  2022.3.18更新

平河ヒューテック 『極細・超極細同軸ケーブル・アッセンブリ』
販売開始のご案内


項目 サイズ(AWG) 構成(本/mm) 税抜価格(\) 在庫
極細同軸 38 7/0.04 お問い合わせ下さい 取寄せ
40 7/0.03 お問い合わせ下さい 取寄せ
42 7/0.025 お問い合わせ下さい 取寄せ
超極細同軸 44 7/0.020 お問い合わせ下さい 取寄せ
46 7/0.016 お問い合わせ下さい 取寄せ
48 7/0.012 お問い合わせ下さい 取寄せ

※この製品についてのお問い合わせは下記担当者までお願い致します。

担当者:営業部 淡路・男庭
TEL:03-3253-3611
お問い合わせフォームはこちら
MAIL:sales1@aisan.co.jp
■お見積りには下記項目をご教示願います。
  1. アッセンブリの製品長
  2. ケーブルサイズ(AWG)
  3. コネクタ型名及びシリーズ名
  4. 極数


■用途
  • PC、デジタル家電および医用装置の内部配線用
■特長
  • 特殊合金線導体を使用することにより、高抗張力、高導電率及び優れた機械特性を実現しています。
  • 絶縁体と外被にフッ素樹脂を使用しているので、耐薬品性、難燃性、耐熱耐寒性に非常に優れています。
  • UL規格品での対応が可能です。

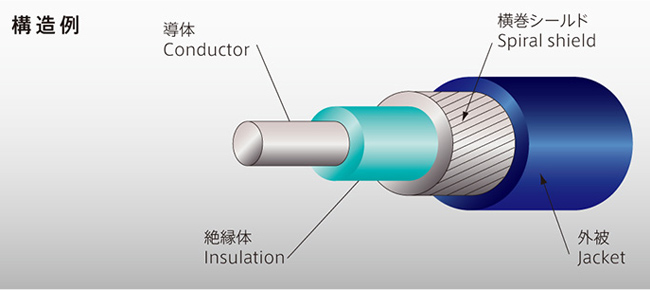

■構造および性能
項目 極細同軸 超極細同軸
導体 サイズ(AWG) 38 40 42 44 46 48
構成(本/mm) 7/0.04 7/0.03 7/0.025 7/0.020 7/0.016 7/0.013
材質 T-CA T-CA AG-C AG-C AG-C AG-C
絶縁体 材質 PFA PFA PFA PFA PFA PFA
シールド 材質 TA TA T-CA T-CA AG-C AG-C
外被 材質 PET PET PFA PFA PFA PFA
外径(mm) 0.44 0.35 0.32 0.28 0.21 0.18
最大導体抵抗 (Ω/m) 3.0 4.7 6.4 10.5 17.5 27.0
標準静電容量 (pF/m ) 100 100 105 105 107 110
標準インピーダンス TDR(Ω)※1 50
標準減衰量 @1GHz(dB/m ) 3.6 5.0 6.2 8.1 11.0 14.3
T-CA:錫メッキ合金線、AG-C:銀メッキ合金線、TA:錫メッキ軟銅線、PET:ホリエステルテープ
※1 TDR によるインピーダンスの測定ポイントは、1nsとする。
【ケーブル一覧・特性表(PDF)】


■極細/超極細同軸ケーブルアッセンブリ
  • デジタル機器の急速な普及と高密度化、高機能化の要求を満足する為に極細 ( 超極細 ) 同軸ケーブルを用いたアッセンブリを独自の工法によって確立しました。市販のコネクタ及びカスタム設計接続基板 (プリント板など)へのケーブル接続を行い、全数製品保証を実施した後にお届け致します。コネクタ等の部品調達は勿論の事、接続基板の設計、接続部信頼性向上の為のご提案などお客様の視点に立ってご要望にお応え致します。
    【コネクタ一覧・マッチング(PDF)】
1.優れた伝送特性
  • 端末加工部は、インピーダンス不整合を少なくする為に同軸構造を極力崩さないアッセンブリとなっております。また、狭ピッチ接続となっておりますので少スペース化にも役立ちます。安定してアッセンブ リを可能とする独自の加工設備を準備しております。
2. 設計自由度が向上
  • ご指定頂いた国内・海外のコネクタをご選定される事も可能てす。又、お客様のニーズにあわせたカスタム設計接続基板を請け負う事もできます。さらに端末接続部の信頼性を向上する為に環境対応樹脂 による一体成形技術などでご要望にお応え致します。
3. FPCと比較してイニシャル費低減
  • ケーブル長や芯線数などの仕様変更が発生した場合にもFPCのような高額なイニシャル費が発生する事もなく、フレキシブルでスピーディーな対応が可能です。
4. 優れた製品保証体制
  • 全ての電気検査はもとよりインピーダンス測定を実施しての製品保証も可能です。

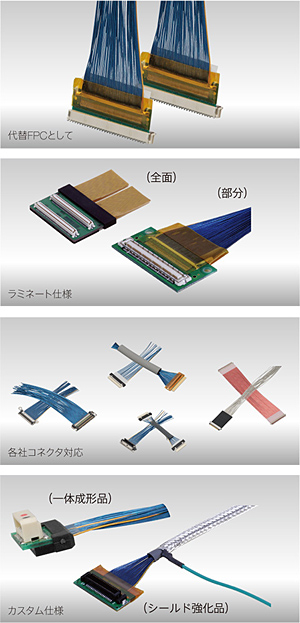

[アッセンブリ例]


同軸ケーブル・超極細同軸ケーブル


上に戻る


2022.3.17更新


トーア電子工業 光ファイバー用熱収縮補強スリーブ 『FHT-4』
新規在庫のご案内

品名 適応光ファイバー 長さ 補強材 税抜価格(\) 在庫
FHT-4 単心〜8心テープ心線 40mm セラミックス (50本入)
4,000
(税込4,400)
(500本/10袋)
38,000
(税込41,800)
(1000本/20袋)
72,000
(税込79,200)



光ファイバー用熱収縮補強スリーブ


上に戻る


2022.3.11更新


TP-Link 新製品

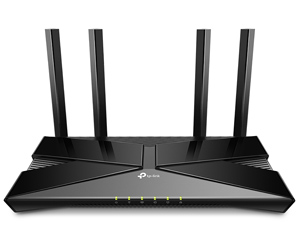

IPv6/WiFi6対応無線LANルーター 『Archer AX23』のご案内

型番 税抜価格(\) 在庫
Archer AX23 7,200
(税込7,920)

■特長
  • 超高速WiFi 6:合計1.8GbpsのWiFi速度で4Kストリーミングやダウンロードもサクサク行えます。
  • たくさん繋がる:OFDMAによってより多くのデバイスとの同時接続が可能となり、遅延も軽減されます。
  • 遠くまで届く:進化したアルゴリズム・ビームフォーミング・高性能アンテナによってカバー範囲が拡大します。
  • 強力なCPU:高効率なチップセットを搭載し、消費電力を抑えながら高速で安定したWiFiを提供します。
  • 保護者による制限:個別URLのブロック・プロファイル管理・インターネットの一時停止等、幅広い機能を無料で利用できます。
  • IPv6 IPoE(IPv4 over IPv6)対応:v6プラス・OCNバーチャルコネクト・DS-Liteに対応しており、回線の混雑を回避した高速通信が可能になります。
  • OneMesh?対応:OneMesh?中継器と組み合わせれば、お家全体をシームレスにカバーするメッシュWiFiも構築できます。
  • かんたん設定:「Tetherアプリ」を使用すれば、たった数分で初期設定が完了します。
  • 従来規格にも対応:下位互換性があるので、WiFi 6に対応していないデバイスもこれまで通り接続できます。


無線LAN <TP-Link>


上に戻る


2022.3.9更新


StarTech.com 『Cisco互換コンソールケーブル』 新規在庫のご案内

型番 仕様 税抜価格(\) 在庫
DB9CONCABL6 RJ45(オス) - D-Sub9ピン
1.8m
2,100
(税込2,310)

Ciscoルータ RJ45コンソールポートにコンピュータのシリアルポートを接続。
600、800、1600、1700シリーズなどのCiscoルータに対応します。
Cisco製品番号1130AG, 1200, 1230AG, 1240プラットフォーム用CAB-CONSOLE-RJ45およびAIR-CONCAB1200コンソールケーブルに相当します。

■用途
  • デスクトップまたはノートパソコンからCiscoデバイス(スイッチ、ルータ、ファイアウォール等)に接続しCisco機器の再プログラムとアップデートを実行

型番 仕様 税抜価格(\) 在庫
ICUSBROLLOVR RJ45(オス) - USB(オス)
1.8m
2,900
(税込3,190)

Cisco互換USBコンソールケーブル。
デスクトップPC/ノートパソコンとコンソールポート搭載のネットワーク装置をつなげ、安定した接続機能を提供します。

■特長
  • このコンソールケーブルは、ルーター、サーバー、ファイヤウォール、スイッチなどのRJ45 コンソールポートとコンピュータのUSB 2.0ポートを直接つなげます。
    Cisco、Juniper、Ubiquiti、TP-Linkなど多くのルーターと互換性があり、Windows、Mac、Linuxなどのコンピュータから簡単にネットワーク装置をプログラムできるようになります。
  • 高い技術力を駆使し、最高品質の資材のみを使用して製造されたUSB - イーサネットケーブルは、460kbpsの転送レートで優れた安定性を発揮します。
    アダプタや外付け電源が要らず手軽に導入でき、信頼性の高いソリューションです。
■用途
  • コンピュータ端末をルーターコンソールポートに接続
  • ノートパソコン/デスクトップPCのUSBポートからネットワーク装置を設定
  • ノートパソコンを対応ルーター、サーバー、ファイヤウォールに接続


コンソールケーブル・ロールオーバーケーブル


上に戻る


2022.3.3更新


アルプシステムズ 『LCコネクタ用キャップ』 新規在庫のご案内

品名 仕様 税抜価格(\) 在庫
1個 10個
ALP-CAP-CON-LC-R2 LC用 60
(税込66)
550
(税込605)

ALP-CAP-CON-DLC DLC用 120
(税込132)
1,100
(税込1,210)




光ファイバー清掃用具/保護キャップ


上に戻る


2022.2.19更新

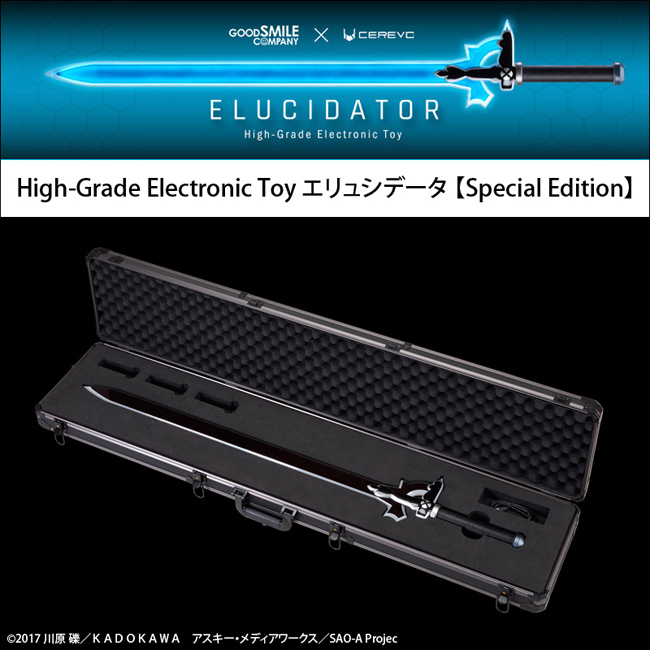

グッドスマイルカンパニー×Cerevo
『High-Grade Electronic Toy エリュシデータ [Special Edition]』
販売開始のご案内

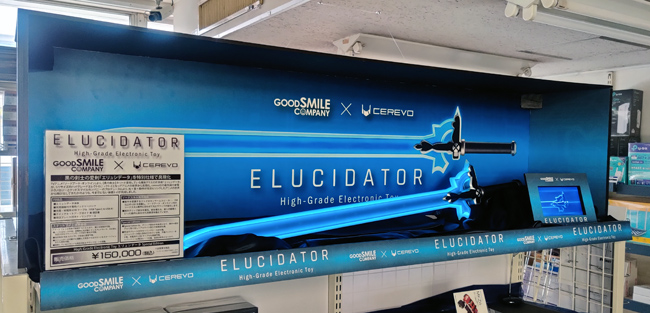

店頭2Fにて、実物をディスプレイしております。
秋葉原にお越しの際にはぜひお立ち寄り下さい!

品名 税抜価格(\) 在庫
High-Grade Electronic Toy エリュシデータ
Special Edition
136,364
(税込150,000)

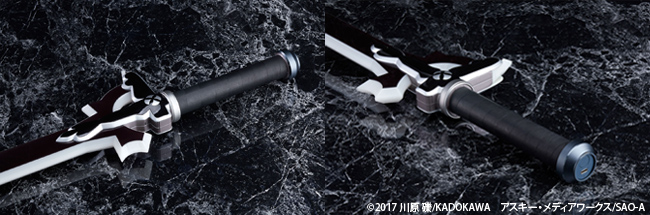

黒の剣士の愛剣「エリュシデータ」を特別仕様で具現化
High-Grade Electronic Toy エリュシデータは、グッドスマイルカンパニーとCerevoによるアニメや漫画を原作とする作品に登場するアイテムを、先端技術を活用して再現するHigh-Grade Electronic Toy(ハイグレードエレクトロニックトイ)シリーズの製品です。

TVアニメ『ソードアート・オンライン』より、【黒の剣士】キリトが愛用している魔剣クラスの片手剣「エリュシデータ」が、1/1サイズのハイグレードエレクトロニックトイとなってアニメの世界から具現化。
Cerevo社の最先端の家電テクノロジーとグッドスマイルカンパニーのプロデュースにより、光+音+動作が完全にリンクしたアニメの世界から飛び出してきたかのような、今までにない体感トイが完成しました。
■同梱品
  • エリュシデータ本体
  • 充電機能付き専用バッテリーパック
  • 充電・給電用USBケーブル(USB Type-C to USB-A)
  • クイックセットアップガイド 兼 保証書
  • 特注プレート付きキャリングケース

■スターバースト・ストリーム
  • 16連撃となるSTARBURST STREAM(スターバースト・ストリーム)は、音声認識の他、手元のボタンでも発動が可能。
  • スターバースト・ストリーム中は、アニメの劇伴(BGM)が流れ、ソードスキルの音も変化。
    ※二刀流のスキルを本製品用に特別収録。

■Special Edition
  • Special Editionは、グリップ部分が羊本革になり、柄の一部がアルミ削り出し+アルマイト加工の本格派仕様。
  • 特注のプレート付きキャリングケースが付属。エリュシデータ型に型抜きされている他、予備バッテリーを3個、充電用のUSBケーブルも格納可能。
    ※バッテリーは製品に1つ付属、追加は別売となります。
■ソードスキル再現機能
  • 動作を認識するジャイロセンサーとスピーカー、700以上のLEDを搭載し、ソードアート・オンライン内のソードスキル動作に合わせて光とサウンドが変化します。
  • 剣のグリップ部分を握る、剣を構える、剣への衝撃といった動作にあわせた効果音を備えています。

■スマートフォン連携機能
  • スマートフォンと無線で接続することにより、下記のような様々な制御が可能。
    ※連携にはアプリが必要です。アプリは無料でダウンロードいただけます。

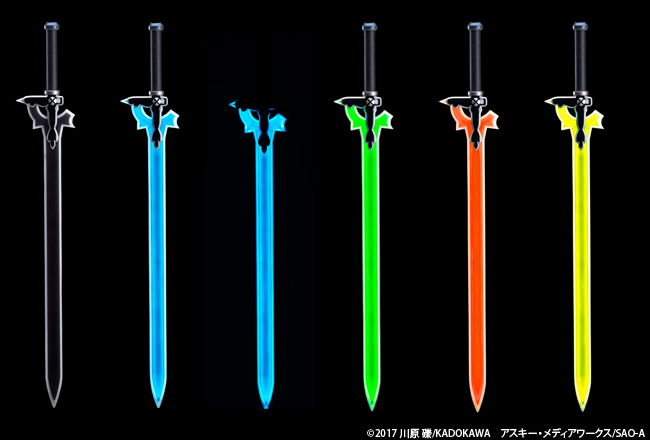

  • ノーマルモードの他、定期的に光が瞬くディスプレイモード、光を常に点灯させるフラッシュモードの切り替えが可能。
  • 光の色をRGBスライダーで自由に変更可能。
  • エリュシデータの動きと連動して再生されるサウンドをスマートフォンからも再生可能。
  • 搭載しているサウンドを再生可能なサウンドモードを搭載。

詳細はメーカーWEBサイトをご覧下さい。

c2017 川原 礫/KADOKAWA アスキー・メディアワークス/SAO-A


電子トイ(High-Grade Electronic Toy エリュシデータ)


上に戻る


2022.2.16更新


NetAlly 『LinkRunner LRAT-2000』 数量限定特価キャンペーンのご案内

NetAlly LRAT-2000 数量限定キャンペーン
■キャンペーン内容■
  • 対象製品を数量限定で特別価格にて販売致します。
  • 当キャンペーンはメーカーキャンぺーンではなく、当社独自によるものです。
  • 「NetAlly」は「NETSCOUT」ツール事業部からの新社名となります。 現在、ブランド移行中につき本キャンペーン対象製品のロゴは「NETSCOUT」になります事をご了承下さい。
  • 本キャンペーン対象製品のサポートサービスをご希望の場合、3年サポートのご契約のみになります。

型番 商品名 税抜価格(\) 税抜定価(\) 在庫
LRAT-2000 LinkRunner AT2000 ネットワーク・オートテスター キャンペーン特価
260,000
(税込286,000)
328,000
(税込360,800)
LinkRunner AT ネットワーク・オートテスターは、ネットワーク接続性の問題を解決する最速の手段を提供します。3秒程度の瞬時の起動と、ボタン操作1つのオートテスト機能による一連の接続性テストにより、数秒でネットワークの問題をすばやく正確に特定・解決できます。

LRAT-2000
■特長
  • 瞬時操作
    最初のテストを実行するまでに3秒かかりません。
  • 速やかなレスポンス
    ユーザー定義のオートテストによって、必要な一連の接続性テストを数秒で実行し、ネットワークの問題をすばやく正確に特定・解決します。
  • 最も近いスイッチの情報とVLAN情報
    IEEEリンク・レイヤ・ディスカバリー・プロトコル(LLDP)に加え、CiscoおよびExtremeのディスカバリー・プロトコル(CDPおよびEDP)により、VLAN情報や最も近いスイッチのモデル、スロット、ポートを表示します。
  • TruePowerPoE試験
    802.3at規格の最大電力である25.5Wを実際に受電することで、PoEパフォーマンスをすばやく検証します。
  • 802.1x認証
    802.1xおよびMACアクセス・コントロール・リスト(ACL)を使用してアクセスを検証し、ネットワークのセキュリティを保護します。
  • ケーブル検証とトーン信号の発生
    内蔵のワイヤーマップ・ポートを使用して、パッチコード両端のピン間接続や、敷設済みの配線の長さ、短絡、断線、対交差などのチェックができます。
  • IPv4/IPv6対応
    IPv4とIPv6をサポートします。
■機能
  • グラフィカルなカラー・ワイヤーマップとケーブルの詳細情報
    ケーブルIDと内蔵ワイヤーマップ・ポートを使用すると、ケーブルの断線、短絡、誤配線、対分割を検出できます。
  • スイッチ情報
    LinkRunner ATは、最も近いスイッチに関する次のような重要情報を表示します。
    1. スイッチの名前とモデル
    2. IPアドレス
    3. ポート、スロット、VLAN
    4. デュプレックスと速度(通知と実測値) 等
■LRAT-2000だけが持つ機能
  • SFPポートによる光ファイバー・サポート
  • IPv6サポート
  • TruePower PoE試験
  • レポート保存数:50(LRAT1000は10)
  • リフレクター・オプション搭載:MetroScopeなどとの折り返し試験が可能
  • ワイヤーView1番を同梱


ネットワーク診断ツール/アナライザ <NetAlly>(旧NETSCOUT)


上に戻る


2022.2.5更新


Cerevo 『改造ミニ四駆製作キット SF版(はんだ完了版)』 新発売のご案内

商品名 型番 セット内容 税抜価格(\) 在庫
MKZ4スペシャルパック SF版
(ニッサン・キングキャブJr)
CDP-MY01A-SK-SF
  • MKZ4 SF版(はんだ付け済) ×1台
  • MKZ4WK SF版(はんだ付け済) ×1台
  • 角度調整用ジャンパーケーブル付き ×1本
  • ワイルドミニ四駆 各種 ×1台
  • 詳細マニュアルのPDFへのURLリンク ×1枚
14,400
(税込15,840)

MKZ4スペシャルパック SF版
(ブルヘッドJr)
CDP-MY01A-SB-SF 14,400
(税込15,840)


つくって、学んで、楽しめる。
IoT時代の電子工作とプログラムの基礎がわかる、
スマホで操作する改造ミニ四駆製作キット

SF版は道具を持っていない方や初心者には難易度が高い
「MKZ4」と「MKZ4WK」のはんだ付け済みパックです。


従来のスペシュルパックとの違いは、
  1. 「MKZ4」基板がはんだ付け済み(モーター、電池ボックスもはんだ付け済み)
  2. 「MKZ4 WK」基盤も半田付け済み
  3. 角度調整用ジャンパーケーブル付き
  4. メカの組み立てはより詳細なマニュアル付き(PDFへのURLリンク)

MKZ4スペシャルパック SF版
(ニッサン・キングキャブJr)
改造ミニ四駆製作キット「MKZ4(はんだ付け済)」、MKZ4の無線LANモジュールへプログラムを書き込むためのキット「MKZ4WK(はんだ付け済)」、ワイルドミニ四駆をセットにした数量限定のスペシャルモデルです。

※ミニ四駆のみの販売はございません。

MKZ4スペシャルパック SF版
(ブルヘッドJr)
改造ミニ四駆製作キット「MKZ4(はんだ付け済)」、MKZ4の無線LANモジュールへプログラムを書き込むためのキット「MKZ4WK(はんだ付け済)」、ワイルドミニ四駆をセットにした数量限定のスペシャルモデルです。

※ミニ四駆のみの販売はございません。

注意事項

※こちらの商品は「MKZ4」と「MKZ4WK」が、はんだ付け済みになっています。

※ジャンパーケーブルは、角度調整が必要です。メーカーのブログをご確認ください。

※ミニ四駆は株式会社タミヤの登録商標です。

※本製品は株式会社タミヤの公認商品ではありません。本製品に関する一切の責任はCerevoに属します。




電子トイ(改造ミニ四駆製作キット)


上に戻る


2022.1.24更新


平河ヒューテック 『高精度時刻同期機能(PTP)付 L2スイッチハブ』
新規取扱いのご案内

型番 仕様 税抜価格(\) 在庫
HS-624MA-4X-PTP
BC・TCモード対応
10/100/1000 イーサネットポート×24
SFP+ポート×4 (10G)
お問い合わせください 取寄せ
HS-624MA-4X-TC TCモード対応
10/100/1000 イーサネットポート×24
SFP+ポート ×4 (10G)
お問い合わせください 取寄せ

高精度時刻同期(PTP)対応の10/100/1000Mbpsを24ポート、UP-LinkポートとしてSFP+(10Gbps)4ポート装備した管理機能型Layer2スイッチングハブです。
マスタークロックGM200との接続検証済です。



■主な特長
  • PTP時刻同期対応(・IEEE1588v2 ・SMPTE ST 2059-2 ・ITU-T G.8275.1、G.8275.2)
  • バウンダリクロック(BC)及び、トランスペアレントクロック(TC)対応
  • SMPTE ST 2110-10対応
  • 低ジッタを実現(TCモード:30nsec以下,BCモード:200nsec以下)
  • アップリングポート10G SFP+ 4ポート装備(上位レイアへの高速アクセスと光長距離伝送対応)
  • IGMPによるマルチキャスト通信対応(デジタル音声AES67対応)
  • VLAN・QoSによる優先制御
  • 電源冗長化対応(リダンダント電源)
  • ファンレス静音設計
  • ハイコストパフォーマンス

■用途
  • 放送システム
  • 金融系システム
  • テレコム系システム(sXGP,ローカル5Gなど)
  • その他、時刻同期に必要な制御システム

■構成例(リアルタイムリモート映像伝送)

■ジッタ測定
  • 第三者評価機関によるPTP同期精度検証の結果、通信負荷の有無に関係なく、TCモード 2Way TimeErrorのジッタ値が 19.5nsec 〜 24.0nsecで安定動作を確認。

詳細はこちらのページをご覧下さい(メーカーホームページ)



PTPグランドマスタークロック・対応スイッチハブ


上に戻る


2022.1.21更新


三ツ星 『フロートケーブル』 新規取扱いのご案内

品名 販売価格 在庫
フロートケーブル 三ツ星製のケーブルでフロートケーブル仕様をご希望の場合は、まずお見積り依頼をお願いします。

お見積り依頼の際は、以下3点の情報を御連絡下さい。

@電線の種類(サイズ/芯数)
A用途
B使用数量

※この製品についてのお問い合わせは下記担当者までお願い致します。

担当者:営業一課 淡路・男庭
TEL:03-3253-3611 MAIL:sales1@aisan.co.jp

受注生産品


電気を供給する電線は陸上のみならず、地下、海底、海上など過酷な環境にも対応しなければなりません。
特に海底、海上などは岩礁や漂流物により、断線の可能性が高くなります。
従来はウキをつける方法しかありませんでしたが、取り付けに時間・手間が掛かり、更には対象のケーブル自体にも保護カバーをつける必要があることなどメンテナンスや取り回しにも難点がありました。
この課題を解決するため、ケーブル自体に浮力を持たせればよいと考え、誕生したのが『フロートケーブル』です。

『フロートケーブル』は通常のケーブルに発泡被覆材で覆うことでケーブルに浮力を持たせています。
主として、河川、海中で使用する現場を想定しており、泥水の中でも浮かぶので災害等の泥水現場でも視認できます。
他にも、発泡被覆材はプロテクター効果を持ち合わせており、外部からの損傷を防ぐことができ地上でも活躍できます。
被覆材のカラーは、黒色、青色、黄色をラインナップしています。



■導入実績


@潜水士用操作線ケーブル

 耐屈曲性ソフトビニルキャブタイヤコード SX-VCTF(U)

A水中土木機械(水中バックホウ)の動力線ケーブル
 ゴムキャブタイヤケーブル 3PNCT/E(U)

B水中お掃除ロボット(プールの掃除を自動で行うロボット)
 耐屈曲性キャブタイヤケーブル BR-MCT(U)

※フロートケーブルは既存製品コードの末尾に(U)がつきます。



フロートケーブル <三ツ星>


上に戻る
