4Kテレセッション 光送受信用ハードウェア ＜光パスコミュニケーションズ＞

テレセッションとは、高精細映像を低遅延で双方向に送り、遠隔地ながら臨場感あふれた共存環境を提供するシステムで、産総研で名付けられたものです。
紹介ビデオはこちらをご覧ください。

　4K非圧縮光送受信セットトップボックス　DPN9001A
　4K非圧縮光トランスミッタ　DPN9042A/B・DPN9043A
　4K非圧縮光レシーバ　DPN9044
　光分配ユニット　DPN9045A・DPN9049A
　波長合分波ユニット　DPN9021A


光パスコミュニケーションズ
4K非圧縮光送受信セットトップボックス　DPN9001A

型番 税抜価格(\) 在庫
4K非圧縮光送受信セットトップボックス
DPN9001A		 お問い合わせ下さい 取寄せ
  • 光ファイバ専用線網で4Kテレセッションを行う際のエンジンとなるユニットです。

  • 4KカメラのHDMI出力信号をシリアル光信号に変換して光ファイバで非圧縮伝送、また対向側の4Kカメラからの光信号をHDMI出力に変換、4Kモニタに4K/60p超高精細映像（＋音声）をゼロ遅延で出力するセットトップボックスです。

  • 4Kテレセッションは離れた拠点間での高度な遠隔診断といった医療分野、オーケストラの遠隔合奏、舞台の遠隔演劇といったエンタメ分野などでの活用が可能です。
■仕様
※仕様書はこちら（PDF）をご覧下さい。
映像信号入力 HDMI 1.4
映像信号出力 HDMI 1.4
最高解像度 4K/60p（4：2：0） 8bit
Full HD
120p（RGB） 8bit その他
入出力波長 1550nm帯（1310nm帯対応可能）
光ファイバ シングルモードファイバ（SMF）
光コネクタ SC（※仕様変更は要相談）
電源/消費電力 AC100〜240V（50/60Hz）
光出力レベル -3dBm以上
光入力レベル -14dBm以上
外観寸法（W×H×D） 330×70×231mm
重量 2700ｇ



光パスコミュニケーションズ
4K非圧縮光トランスミッタ　DPN9042A/B・DPN9043A
4K非圧縮光レシーバ　DPN9044A

型番 税抜価格(\) 在庫
4K非圧縮光トランスミッタ
DPN9042A
 お問い合わせ下さい 取寄せ
4K非圧縮光トランスミッタ
DPN9042B		 お問い合わせ下さい 取寄せ
4K非圧縮光トランスミッタ
DPN9043A		 お問い合わせ下さい 取寄せ
4K非圧縮光レシーバ
DPN9044A		 お問い合わせ下さい 取寄せ
  • DPN9001Aの送信・受信機能を分けた製品で、HDMI出力信号をシリアル光信号に変換して光ファイバで非圧縮伝送、また光信号をHDMI入力信号に戻すことが可能です。

  • 4Kカメラで映した4K/60p超高精細映像（＋音声）やフルHDカメラで映したフルHD/120p高フレームレート映像を離れた場所のモニからゼロ遅延で見ることができます。また途中で光ファイバを複数に分配あるいは遠方へ伝送するため、高出力版のDPN9042Bもご用意しています。

  • 本ユニットを用いたゼロ遅延映像伝送は、特に映像遅延に対する要求が厳しい遠隔演奏・合奏に好適です。高フレームレートのカメラ/モニタ、光ファイバと組み合わせることによって離れた場所からゼロ遅延で指揮者のタクトを表示する「指揮者モニタ」としてお使いいただけます。
■仕様
※「DPN9043A」の仕様書はこちら（PDF）をご覧下さい。
※「DPN9044A」の仕様書はこちら（PDF）をご覧下さい。
  DPN9042A DPN9042B DPN9043A DPN9044A
映像信号入力 HDMI 1.4  HDMI 1.4  HDMI 1.4  -
映像信号出力  -  -    - HDMI 1.4
最高解像度 4K/60p（4：2：0） 8bit
Full HD
120p（RGB） 8bit その他
出力波長 1550nm帯 1550nm帯 1310nm帯 -
入力波長 -  -  - 1550nm帯
1310nm帯
光ファイバ シングルモードファイバ（SMF）
光コネクタ SC（※仕様変更は要相談）
電源/消費電力 AC100〜240V（50/60Hz）
光出力レベル -3dBm以上 +10dBm以上 -6dBm以上 -
光入力レベル - - - -14dBm以上
外観寸法（W×H×D） 151×61×200mm
重量 870ｇ 930g 790g 790g



光パスコミュニケーションズ

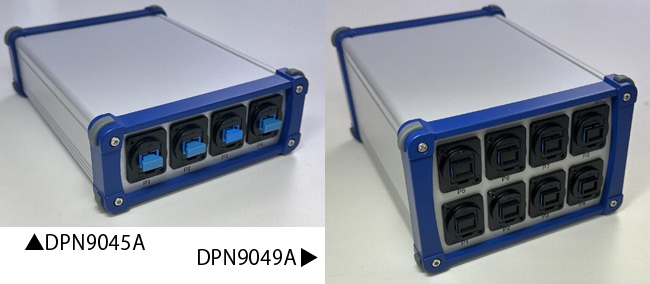

光分配ユニット　DPN9045A・DPN9049A

型番 税抜価格(\) 在庫
光分配ユニット
DPN9045A		 お問い合わせ下さい 取寄せ
光分配ユニット
DPN9049A		 お問い合わせ下さい 取寄せ
  • 光分配器は光トランスミッタの出力信号を複数の光ファイバに分けるために使用する機器です。DPN9045AはDPN9042A/B・DPN9044Aと組み合わせて4地点でゼロ遅延の4K映像をモニタリングできます。また8分岐のDPN9049Aも製品化しています。

  • 交通や防災など緊急性が求められる社会インフラを遠隔の複数地点からゼロ遅延監視する場合にも有効です。

    本システムを劇場内でオーケストラ指揮者が直視できない演奏者もゼロ遅延でモニタ越しに指揮者を見ることができる前述の「指揮者モニタ」に用いた例を下図に示します。

    ※クリックで拡大

■仕様
※「DPN9045A」の仕様書はこちら（PDF）をご覧下さい。
  DPN9045A DPN9049A
光信号入力 光ファイバ SCコネクタ ×1 Common
（※仕様変更は要相談）
光信号出力 SCコネクタ ×4 SCコネクタ ×8
光入出力波長帯 1550nm/1310nm帯
光ファイバ シングルモードファイバ（SMF）
挿入損失 7dB以下 11.5dB以下
電源 不要 不要
外観寸法（W×H×D） 151×61×200mm   151×101×200mm
重量 690ｇ 910g



光パスコミュニケーションズ

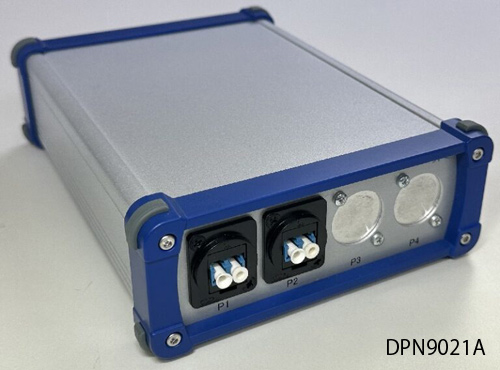

波長合分波ユニット　DPN9021A

型番 税抜価格(\) 在庫
波長合分波ユニット
DPN9021A		 お問い合わせ下さい 取寄せ
  • 本ユニットは波長1550nm帯の2つの光波長（信号）をWDMで合波して送信、また合波された信号を2つの光信号に分波して受信することが可能です。前述のように限られた光ファイバ資源を複数の目的に有効活用することが可能となります。

  • 3つ以上の光信号を合分波するユニットの製造もご相談に応じます。
■仕様
構成 光ポート（P1）：LC Duplex 光コネクタ
光ポート（P2）：LC Duplex 光コネクタ
共通光ポート（COMMON/Left[TX]）：LC Duplex 光コネクタ
共通光ポート（COMMON/Right[RX]）：LC Duplex 光コネクタ
光波長帯 1550nm帯/100GhzスページングWDM信号
損失 共通光ポート（COMMON/Left[TX]） TBD（参考値：3.5dB）
共通光ポート（COMMON/Right[RX]） TBD（参考値：1.0dB）
入出力波長 1550nm帯（1310nm帯対応可能）
電源 不要
外観寸法（W×H×D） 151×61×200mm
重量 650ｇ



◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
