時刻同期 / タイムサーバー
　■PTPグランドマスタークロック　＜セイコーソリューションズ＞
　　　Time Server Pro. TS-2910シリーズ
　■PTPグランドマスター（GM）＆NTPサーバー　＜セイコーソリューションズ＞
　　　Time Server Pro. TS-2950シリーズ
　■PTPグランドマスタークロック　＜Protempis＞
　　　GM330 ・ GM200
　■NTP v4 タイムサーバー　＜Protempis＞
　　　TS200
　■高精度時刻同期(PTP)対応スイッチハブ　＜平河ヒューテック＞
　　　Dio B101 / T101 ・ Dio B612 / T612
　■高精度時刻同期(PTP)/PoE給電対応スイッチハブ ＜平河ヒューテック＞
　　　Dio B201P / T201P
　■地上デジタル放送受信型タイムサーバー　＜サン電子＞
　■GNSS光伝送ユニット　＜精工技研＞


セイコーソリューションズ
PTPグランドマスタークロック
Time Server Pro. TS-2910シリーズ

型番 LANインターフェース 税抜価格（\） 在庫
TS-2910 屋内モデル
100BASE-TX/1000BASE-T ×2		 お問い合わせください 取寄せ
TS-2912 屋内モデル
100BASE-TX/1000BASE-T ×1
SFP (1000BASE-X) ×1		 お問い合わせください 取寄せ
TS-2914 屋外モデル
SFP (1000BASE-X) ×2		 お問い合わせください 取寄せ
TS-2922 屋内・10Gモデル
100BASE-TX/1000BASE-T ×1
SFP (1000BASE-X/10GBASE-R) ×2		 お問い合わせください 取寄せ
TS-2924 屋外・10Gモデル
SFP (1000BASE-X/10GBASE-R) ×2		 お問い合わせください 取寄せ

テレコム（LTE、5G）や、IoT（TSN）に代表される広域配備型の高精度時刻同期システムに適した小型PTPグランドマスタークロックです。
屋内設置型のTS-2910（Copper）、TS-2912（SFP/光）では、ホールドオーバー精度要件にあわせ、オシレーター/OCXOのモデル選択を可能とし、SFP/光インタフェースは1G/LX、SXに加え、1G/BXもサポートしています。
また、屋外設置型のTS-2914（SFP/光）と、10ギガビットイーサネットに対応したTS-2924(SFP+/光)をご用意。設置要件に縛られない配備が可能です。

■活用事例
[モバイルバックホール基地局間の高精度な同期に最適]
集約基地局にTS-2910を設置することで、配下となる基地局に対して高精度な時刻同期が可能。集約基地局間の時刻ソースの冗長化により高信頼な運用を実現します。

※クリックで拡大

製品の仕様・詳細はこちらのページをご覧下さい（メーカーWEBサイト）

見積依頼等はお問い合わせフォームよりご連絡下さい


セイコーソリューションズ
PTPグランドマスター（GM）&NTPサーバー
Time Server Pro. TS-2950シリーズ

型番 LANインターフェース 税抜価格（\） 在庫
TS-2950 Copper対応モデル
10/100/1000BASE-T ×4		 お問い合わせください 取寄せ
TS-2952 SFP対応モデル
10/100/1000BASE-T ×2
SFP (1000BASE-SX/LX) ×2		 お問い合わせください 取寄せ

放送や金融市場等、高い信頼性が求められる高精度時刻同期システムに最適なハイスペックPTPグランドマスター（GM）＆NTPサーバー。
利用シーンごとにオシレーター（※1）、PTP Profile（※2）、時刻源/周波数源（※3）、物理IF（※4）を選択可能。適材適所なPTP GM&NTPサーバーを選択できます。

※1：原子時計/CSAC、水晶時計/OCXO
※2：IEEE1588v2(Default)、SMPTE ST 2059-2(Media)
※3：マルチGNSS、NICT/光テレホンJJY、Rb/10MHz、SG/Black Burstなど
※4：物理IF（Copper、SFP/光）

■特長
  • 高精度＆高可用性を実現した多機能モデル
    最大16,384スレーブを1ユニットに収容可能。
    PTPとNTPの標準サポートにより幅広い時刻同期ニーズに対応します。また、すぐれたホールドオーバー精度によりGNSSアンロック時にも高精度な時刻同期を維持できます。
  • 電源、ファンまわりは安心のホットスワップ構成
    電源（二重化）、ファンのホットスワップ構成で、万一の事態にも稼働を止めない高い可用性を実現しています。
  • 多様な用途に対応する外部出力ユニットを装備
    拡張ボード4枚まで実装できる外部出力ユニットをご用意。
    ユニット追加、変更にも柔軟に対応できます。
    ・1PPS/10MHz/ToDユニット
    ・接点ユニット
    ・映像同期信号出力ユニット
    　Black Burst/3値同期出力: 3ポート
    　PTP 1PPS出力 : 1ポート
  • 充実した保守サービス
    オンサイト/センドバックなどの保守サービス種別や1年〜5年のサービス期間を組み合わせたタイムサーバーシリーズの充実した保守サービスをご提供しています。
    保守サービスについての詳細はこちらをご覧ください。

■活用事例
[放送業界のシステム移行における同期を最適化する]
SMPTE ST 2110などのVideo over IPシステム移行時には既設システムとの共存が重要なポイントになります。TS-2950-20なら従来のBlack Burst環境から新たなGNSS環境への切り替えが容易。システムをダウンさせることなく、継続的な運用のもとでスムーズなシステム移行が可能です。

※クリックで拡大

製品の仕様・詳細はこちらのページをご覧下さい（メーカーWEBサイト）

見積依頼等はお問い合わせフォームよりご連絡下さい


Protempis
PTPグランドマスタークロック

型番 税抜価格(\) 在庫
グランドマスタークロック
GM330（PTP/NTP兼用）		 お問い合わせ下さい 取寄せ
GMCアンテナキット (Bullet 720) お問い合わせ下さい 取寄せ
サポート延長保証+1年
 お問い合わせ下さい 取寄せ
※製品保証は1年となっております。2年目以降、サポートを延長される場合は「サポート延長保証+1年」を御購入下さい。
※延長保証はGM330本体のみとなり、ケーブルやアンテナは含まれません。

デュアルバンド対応、10G対応、小型、軽量、高精度
【IEEE-1588 PTPグランドマスタークロック GM330】
IEEE-1588 v2.1、通信向けITU-T G.8265.1(Unicast)・G.8275.1(Multicast)・G.8275.2(Unicast)、PRTC-B、Telecom-2019、産業・TSN向けgPTP IEEE 802.1AS、Enterprise Profile、放送向けSMPTE ST2059.2、電力向けC37.238.2011、他、各種PTPプロファイルに対応しています。また、128 から 4000+ の同時 PTP クライアント(PTP プロファイルによる)に対応し、毎秒 5,000 の NTP トランザクションを処理できます。
■特長
  • デュアルバンドマルチコンステレーション対応
    （L1+L5)GPS、Galileo、Beidou、GLONASS、IRNSS(NavIC)、QZSS
  • アンチジャミング・アンチスプーフィング機能
  • ホールドオーバー性能：最低24時間以上±1.5us精度
  • 接続可能PTPクライアント数128〜4000ノード以上
  • BC（バウンダリ）クロック機能
  • 入力：GNSS、1588-PTP、PPS、SyncE
  • 出力：1588-PTP、NTP、SyncE、PPS、ToD、10MHｚ
  • イーサネットポート
    1G/10G SFP+×4、10/100/1000 BASE-T RJ45×2
    VLAN、IPv4&IPv6、同軸または光回線SyncE対応
  • 動作温度範囲：-40℃〜+85℃
  • イーサネットスイッチ機能
  • ハードウェアタイムスタンプ機能
  • PoE+対応
  • セキュアブート機能
  • 管理シリアルポート：RJ45×1搭載、WebUI、CLIサポート
  • 筐体サイズ：19インチ・ハーフラックサイズ（1U）

仕様詳細についてはこちらをご覧ください。

型番 税抜価格(\) 在庫
グランドマスタークロック
GM200（PTP専用）		 お問い合わせ下さい 取寄せ
グランドマスタークロック
GM200（PTP/NTP兼用）		 お問い合わせ下さい 取寄せ
GMCアンテナキット(Bullet 360T) お問い合わせ下さい 取寄せ
サポート延長保証+1年
 お問い合わせ下さい 取寄せ
※製品保証は1年となっております。2年目以降、サポートを延長される場合は「サポート延長保証+1年」を御購入下さい。
※延長保証はGM200本体のみとなり、ケーブルやアンテナは含まれません。

小型、軽量、高精度
【IEEE-1588 PTP グランドマスタークロック GM200】
IEEE-1588 PTP に対応した、小型・軽量・高精度なグランドマスタークロックです。TSN(Time Sensitive Network) IEEE802.1AS、各種PTPプロファイルに対応しています。また、最大12,544（＝（128+128+128+8) x 32）パケット／秒を処理可能です。
■特長
  • 各種PTPプロファイル対応
    （G.8265.1, G.8275.1, G.8275.2, 802.1AS(TSN)Profile, Telecom-2008 Profile, Enterprise Profile, Power Profile, Broadcast Profile SMPTE）
  • TSN（Time Sensitive Network） IEEE802.1ASに対応
  • マルチコンステレーション（GPS/GLONASS/Beidou/Galileo/QZSS）
  • 時間精度15nsの正確性
  • ホールドオーバー ±1.5us/20hours
  • 入力：GNSS、1588-PTP、SyncE
  • 出力：1588-PTP、NTP、SyncE、1PPS、10MHz
  • ネットワーク管理：SNMP、Web UI、CLI
  • IPv4・IPv6対応
  • 動作環境：-40℃〜+85℃、5〜95％RH

仕様詳細についてはこちらをご覧ください。


Protempis
NTP v4 タイムサーバー TS200

型番 税抜価格(\) 在庫
NTP v4 タイムサーバー
TS200		 お問い合わせ下さい 取寄せ
サポート延長保証+1年
 お問い合わせ下さい 取寄せ
※製品保証は1年となっております。2年目以降、サポートを延長される場合は「サポート延長保証+1年」を御購入下さい。

小型、軽量、高精度
【NTP v4 タイムサーバー TS200】
NTP v4 タイムサーバーTS200は、高精度のNTP（Network Time Protocol）タイムスタンプを必要とする要求の厳しいアプリケーション向けに設計されています。GPS、Galileo、Beidou、GLONASS衛星、準天衛星みちびき（QZSS)を利用して、複数のGNSSコンステレーションに対応し、冗長性と衛星の可用性を強化します。NTP v4 タイムサーバーTS200は、通信ネットワーク、データセンター、FA（ファクトリーオートメーション）、SCADAシステムなど、時刻に厳格なさまざまなアプリケーションに非常に安定した正確な時刻（TOD）同期を提供するように最適化されています。
■特長
  • トランザクション25,000／毎秒に対応
  • 対応プロトコル：NTP、SNTP、IPv4、IPv6、
    SFTP、SSH、RADIUS、TACACS+、SNMP、DAYTIME、Telnet、TIME
  • 時刻（TOD）精度　15ナノ秒（1-sigma）UTC基準　
  • 波数精度　　 　 1.16×10-12　（1日平均）
  • ホールドオーバー ＜1×10-10　（24時間）
  • PRCへトラッキング＜15ナノ秒（固定）
  • 入力：GNSS (GPS、GLONASS、Galileo、Beidou、QZSS)
  • 出力：NTP、PPS、10MHz
  • ネットワーク管理：NMPv2、HTTPS、CLI
  • 動作環境：-40℃〜＋85℃、5〜95％RH

仕様詳細についてはこちらをご覧ください。


セイコーソリューションズ
PTPグランドマスタークロック
Time Server Pro. TS-2910シリーズ

型番 LANインターフェース 税抜価格（\） 在庫
TS-2910 屋内モデル
100BASE-TX/1000BASE-T ×2		 お問い合わせください 取寄せ
TS-2912 屋内モデル
100BASE-TX/1000BASE-T ×1
SFP (1000BASE-X) ×1		 お問い合わせください 取寄せ
TS-2914 屋外モデル
SFP (1000BASE-X) ×2		 お問い合わせください 取寄せ
TS-2922 屋内・10Gモデル
100BASE-TX/1000BASE-T ×1
SFP (1000BASE-X/10GBASE-R) ×2		 お問い合わせください 取寄せ
TS-2924 屋外・10Gモデル
SFP (1000BASE-X/10GBASE-R) ×2		 お問い合わせください 取寄せ

テレコム（LTE、5G）や、IoT（TSN）に代表される広域配備型の高精度時刻同期システムに適した小型PTPグランドマスタークロックです。
屋内設置型のTS-2910（Copper）、TS-2912（SFP/光）では、ホールドオーバー精度要件にあわせ、オシレーター/OCXOのモデル選択を可能とし、SFP/光インタフェースは1G/LX、SXに加え、1G/BXもサポートしています。
また、屋外設置型のTS-2914（SFP/光）と、10ギガビットイーサネットに対応したTS-2924(SFP+/光)をご用意。設置要件に縛られない配備が可能です。

■活用事例
[モバイルバックホール基地局間の高精度な同期に最適]
集約基地局にTS-2910を設置することで、配下となる基地局に対して高精度な時刻同期が可能。集約基地局間の時刻ソースの冗長化により高信頼な運用を実現します。

※クリックで拡大

製品の仕様・詳細はこちらのページをご覧下さい（メーカーWEBサイト）

見積依頼等はお問い合わせフォームよりご連絡下さい

平河ヒューテック
高精度時刻同期(PTP)対応スイッチハブ

型番 仕様 税抜価格（\） 在庫
Dio B101
 BC・TCモード対応
10/100/1000 イーサネットポート ×24
SFP+ (10G)ポート ×4		 お問い合わせください 取寄せ
Dio T101 TCモード対応
10/100/1000 イーサネットポート ×24
SFP+ (10G)ポート ×4		 お問い合わせください 取寄せ
Dio B612
 BC・TCモード対応
10/100/1000 イーサネットポート ×1
SFP+ (10G)ポート ×8
SFP28ポート (25G) ×4		 お問い合わせください 取寄せ
Dio T612 TCモード対応
10/100/1000 イーサネットポート ×1
SFP+ (10G)ポート ×8
SFP28ポート (25G) ×4		 お問い合わせください 取寄せ

高精度時刻同期(PTP)対応の管理機能型Layer2スイッチングハブです。
マスタークロックＧＭ200との接続検証済です。



■主な特長
  • テレコム系や、放送局などの各PTPプロファイルに対応
    IEEE1588v2、ITU-T G.8275.1/.2、SMPTE ST 2059-2
  • PTP転送モードは、BCモード及び、TCモードに対応
  • 接続機器に応じた柔軟なPTPパラメータ設定が可能
  • OCXO搭載により安定した自走機能が可能
  • 通信不可に関わらず低ジッターを実現
  • 上位側ジッターが不安定でもロックを外さない(追従機能)
  • インターリンクによるPTPネットワーク冗長化が可能
  • 全ての設定がWeb画面から対応可能(CLIと同じ設定がWebで可能)
  • 用途に応じた最適なPTPネットワークを低コストで

■用途
  • 放送システム
  • 金融系システム
  • テレコム系システム（sXGP,ローカル5Gなど）
  • その他、時刻同期に必要な制御システム

■構成例（リアルタイムリモート映像伝送）

■ジッタ測定
  • 第三者評価機関によるPTP同期精度検証の結果、通信負荷の有無に関係なく、TCモード 2Way TimeErrorのジッタ値が 19.5nsec 〜 24.0nsecで安定動作を確認。

Dio B101/T101の仕様・詳細はこちらのページをご覧下さい（メーカーWEBサイト）

Dio B612/T612の仕様・詳細はこちらのページをご覧下さい（メーカーWEBサイト）


平河ヒューテック
高精度時刻同期(PTP)/PoE給電対応スイッチハブ

型番 仕様 税抜価格（\） 在庫
Dio B201P
 BC・TCモード対応
10M/100M/1G(PoE、PoE+) イーサネットポート ×8
SFP+(10G)ポート ×2		 お問い合わせください 取寄せ
Dio T201P TCモード対応
10M/100M/1G(PoE、PoE+) イーサネットポート ×8
SFP+(10G)ポート ×2		 お問い合わせください 取寄せ
Dio B251P
 BC・TCモード対応
10M/100M/1G(PoE、PoE+) イーサネットポート ×16
SFP+(10G)ポート ×4		 お問い合わせください 取寄せ
Dio T251P TCモード対応
10M/100M/1G(PoE、PoE+) イーサネットポート ×16
SFP+(10G)ポート ×4		 お問い合わせください 取寄せ

PTP/PoE給電対応L2スイッチングハブは、PTP時刻同期とPoE給電により、sXGPシステム等の構築に最適です。
また、PTPパケットVLAN対応により、セキュアな無線ネットワーク構築が可能です。



■特長
  • PTP時刻同期対応（IEEE-1588v2、SMPTE ST2059-2、ST2110-10、ITU-T G.8275.1、G.8275.2）
  • ジッタ：TCモード（30n秒以下）BCモード（200n秒以下）
    （※IEEE1588v2の規格では1μ秒以下）
  • スイッチング容量（201シリーズ/251シリーズ）：56Gbps/112Gbps
  • 最大給電能力（201シリーズ/251シリーズ）：120W/200W
  • ファンレス静音設計

■使用イメージ
sXGP

無線ネットワーク

仕様・詳細はこちらのページをご覧下さい（メーカーWEBサイト）


サン電子
地上デジタル放送受信型タイムサーバー

型番 税抜価格（\） 在庫
STS-3000RF
 72,000
(税込79,200)		 取寄せ
地デジから時刻情報を取得、新しいタイムサーバー。
どこにでもある、地上デジタル放送の信号から時刻情報を受け取り、防犯カメラなどのネットワーク機器の時刻情報を同期します。標準電波（電波時計）やGPSが受信しにくい場所や、ネットワークが分離された場所でも、テレビの壁面端子などから各種ネットワーク機器へ、容易に時刻情報の提供が可能です。
■特長
正確な時刻情報を取得
  • 時刻情報源には地上デジタル放送波に含まれるTOT（Time Offset Table）から取得した時刻情報を利用し、±500msの精度でタイムサーバーとしての時刻情報の提供が可能です。
前面ディスプレイ搭載で設定も簡単
  • 受信チャンネルは、地上デジタル放送（ワンセグ）の13ch〜52chを設定することが可能です。
  • 受信チャンネル・IPアドレスは前面ディスプレイと操作ボタンで設定が行えます。
    （サブネットマスク：255.255.255.0固定）
コンパクト設計
  • コンパクトな筐体を採用。設置方法は、据置き、壁面取付、ラック設置が可能です。壁面などへ取り付ける際は、付属の壁面取付金具を壁面取付金具ねじで本体裏面に取付け、別途木ねじ（別売り）を使用して木板等に取り付けてください。

■仕様
型名 STS-3000RF
RF入力 入力信号 地上デジタルテレビジョン放送信号（ワンセグのみ）
受信チャンネル U13〜U52chの内、任意の1ch（470〜710MHz）
入力レベル範囲 40〜100dBμV （フルセグ値）
入力時刻精度 ±500ms（ARIB規格）
制御
インター
フェース		 LANインターフェース 100BASE-TX/10BASE-T
対応プロトコル NTPv3, NTPv4, SNTPv3, SNTPv4
本体遅延 ±30ms以内
耐衝撃波 ±2kV 1.2/50μs（8/20μs） （IEC61000-4-5規格）
電源電圧 AC100V：50/60Hz
消費電力 3W
寸法 148（W）×41.7（H）×176（D）mm
質量 約0.3kg
使用温度範囲 0〜＋40℃
付属品 予備ヒューズ1個、壁面取付金具2個、壁面取付金具ねじ4個


精工技研

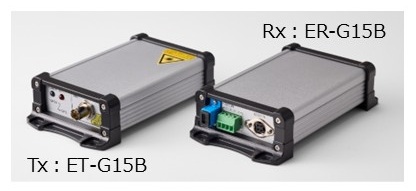

GNSS光伝送ユニット
(RF over Fiber Unit for GNSS)


型番 税抜価格(\) 在庫
ET-G15A GNSS光伝送ユニット Tx
 お問い合わせ下さい 取寄せ
ER-G15A GNSS光伝送ユニット Rx
 お問い合わせ下さい 取寄せ
GPS信号を光延伸
■伝送損失が周波数に依存せず、低損失(0.2dB/km)
■伝送路がノイズの影響を受けない（雷害・ノイズ耐性）
■RF信号をそのままの形で伝送（低遅延、信号形式に依らない）。
■特長
  • GPS/QZSS/GLONASS/BeiDou/Galileo等、周波数1〜2GHzの範囲全て伝送可能
  • 既設の光ファイバ網を利用することで同軸線敷設不要
  • 長距離伝送可能なため地下街やトンネルへのGNSS信号供給が可能
  • GNSSアンテナへの電力供給機能付
  • Rx側にDCカット搭載
  • 光でアイソレートされているため雷対策に有効
  • 光分岐による多点受信も対応可能
  • 光/GNSS変換後の同軸分岐も対応可能
■適用例：GPS光延伸・多分岐運用・二重化 　
〜オフィスビルでのGPS（GNSS）信号受信〜
■仕様

仕様詳細についてはこちらをご覧ください（メーカーWEBサイト）

◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
