可動部用USB2.0相当ケーブル

USB2.0/3.0相当ケーブル

ジャパンマテリアル	10Gbps対応USB Type-Cケーブル（USB3.2 Gen2）
吉野川電線	可動部用USB2.0相当ケーブル
吉野川電線	可動部用USB3.2(5Gbps)相当ケーブル
沖電線	可動部用USB3.0相当ケーブル

ジャパンマテリアル
10Gbps対応USB Type-Cケーブル（USB3.2 Gen2）

型番

条長(m)

USB PD

ケーブル外径

税抜価格(\)

在庫

JM-U3CC02/100W

最大100W

5.3mm

8,800
(税込9,680)

○

JM-U3CC03/60W

最大60W

9,800
(税込10,780)

○

*10本以上の価格はお問い合わせください。

■製品の特長

・高速伝送・映像伝送・USB PD対応のUSB Type-Cケーブル
本製品は、USB規格USB3.2 Gen2（USB3.1 Gen2）に対応し、ケーブル両端にUSB Type-C端子を搭載しています。電源供給やデータの伝送だけでなく、映像も同時に送ることができます。会議システムや電子ホワイトボード、大型ディスプレイ、カメラなどでのご使用に最適です。

・イコライザー内蔵で3mまでの10Gbps伝送に対応
内蔵されたイコライザーが信号を補正して最長3mの距離まで10Gbps伝送に対応します。アクティブタイプのケーブルですが、独自設計により方向性がありません。方向性を気にせずに接続いただけます。

・USB Power Delivery（USBパワーデリバリー／USB PD）対応
USB Power Delivery対応により、2mのJM-U3CC02/100Wは最大100W（20V/5A）、3mのJM-U3CC03/60Wは最大60W（20V/3A）の大きな電力の供給を行うことができます。PCなどのソース機器とディスプレイを本ケーブルで接続すれば、ディスプレイからソース機器へ、またはソース機器からディスプレイへ電源を供給できるため、配線をすっきりとまとめることができます。

・DisplayPort Alternate Mode（ディスプレイポートオルタネートモード）対応
ソース機器とディスプレイに搭載されているUSB Type-C端子がともにDisplayPort?Alternate Modeに対応している場合、最大4Kまたは8K（DSC圧縮技術使用時）の高解像度で出力・表示できます。

・柔軟性と耐久性を両立
ワイヤー部分にTPE（熱可塑性エラストマー）ジャケットを採用しており、折り曲げに強く柔軟性にも優れています。熱可塑性エラストマーは、加工性の高い熱可塑性プラスチックと、ゴム弾性をもつエラストマーの特性を併せ持った素材です。

吉野川電線
可動部用USB2.0相当ケーブル

型番

条長

コネクタ形状

税抜価格(\)

在庫

USB-HAB-1.0L

Type A⇔Type B

5,800
(税込6,380)

○

USB-HAB-2.0L

7,120
(税込7,832)

○

USB-HAB-3.0L

8,460
(税込9,306)

〇

USB-HAmB-2.0L

Type A⇔mini B

8,500
(税込9,350)

○

USB-HAmB-3.0L

9,850
(税込10,835)

○

産業用カメラなどに代表されるUSB機器の可動部配線に最適。銅合金導体、特殊耐熱樹脂絶縁、高弾性PVCを用い、ケーブルキャリア及び屈曲配線において圧倒的な耐久性を実現しています。
Type A⇔Type B	Type A⇔mini B

■主要スペック

導体：信号線（0.1mm²）導体：電源線（0.2mm²）	銅合金導体特殊耐熱樹脂絶縁
外径	約5.1mm
推奨最大配線長	3.0m
ケーブルキャリア耐久性	2,000万回以上

※ご使用上の注意

ケーブルの可動部推奨曲げRは30mm以上です。
本製品は耐久性を重視しており、推奨最大配線長は3.0mです。USB認証品ではありません。
産業用途に開発した製品です。それ以外の用途ではご使用できません。

吉野川電線
可動部用USB3.2(5Gbps)相当ケーブル

型番

条長

コネクタ形状

税抜価格(\)

在庫

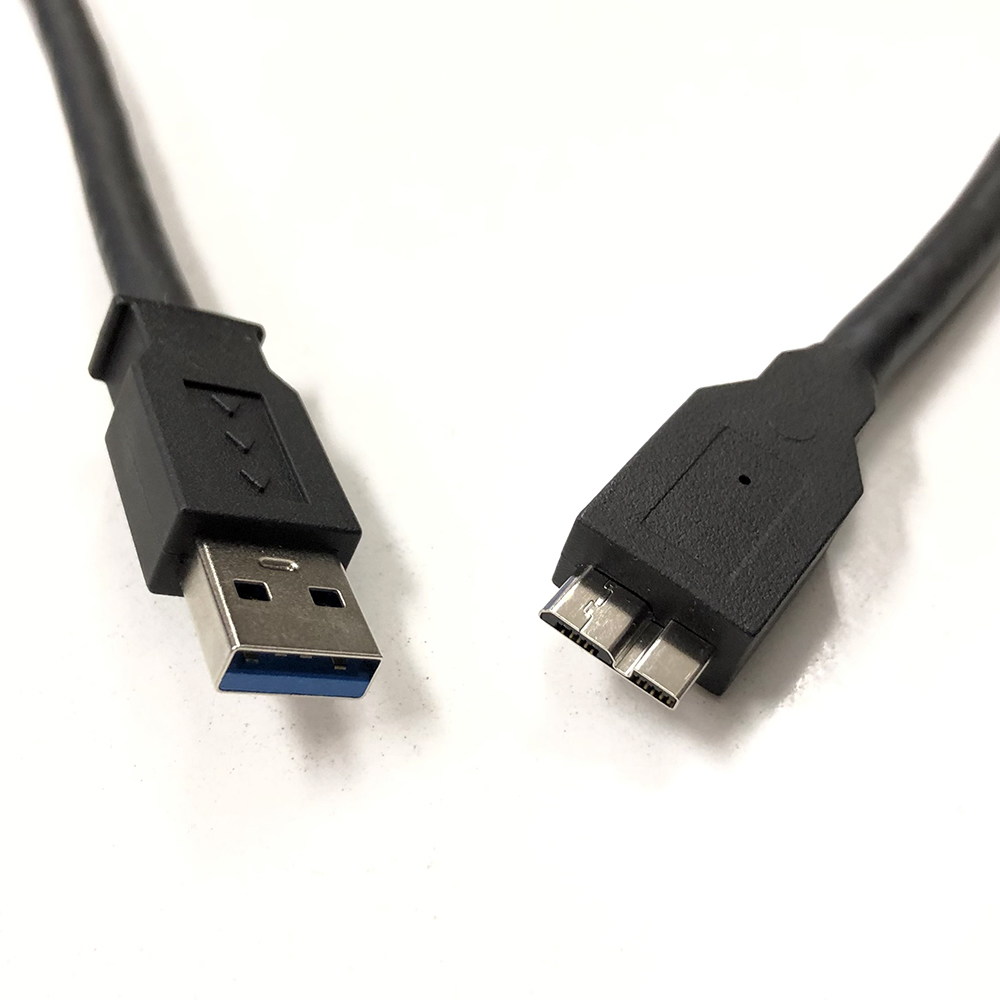

USB3-HAmB-1.0L

Type A⇔Micro B

10,800
(税込11,880)

〇

USB3-HAmB-2.0L

13,600
(税込14,960)

〇

USB3-HAmB-3.0L

16,400
(税込18,040)

〇

USB3-HAmBS-1.0L

Type A⇔
Micro B(ネジ付)

11,400
(税込12,540)

〇

USB3-HAmBS-2.0L

14,200
(税込15,620)

〇

USB3-HAmBS-3.0L

17,000
(税込18,700)

〇

USB3-HACS-2.0L

Type A⇔
Type C(ネジ付)

14,600
(税込16,060)

〇

USB3-HACS-3.0L

17,400
(税込19,140)

〇

産業用カメラなどのUSB機器の可動部配線に最適。ロボットの機内配線、ケーブルキャリア配線など、過酷な使用環境で圧倒的な耐久性を発揮。 RoHS2対応。（RoHS2指令の規制対象物質について、意図的含有はありません） UL規格対応可能。
USB3.2_Micro B(ネジ付)⇔USB3.2_Type A	USB3.2_Micro B⇔USB3.2_Type A

■主要スペック

標準外径	約6.6mm
標準伝送距離(※1)	2.0.m
カメラ接続可能最大配線長(※2)	5.0m
ケーブルキャリア耐久性(※3)	4,000万回以上

※ご使用上の注意

標準伝送距離はUSB3.2規格（5Gbps）に対しての伝送距離であり保証値ではございません
最大配線長はカメラ及びPCの性能により変化するため保証値ではございません
耐久性は当社独自の試験条件・方法で評価しており、参考値であり保証値ではございません。

沖電線
可動部用USB3.0相当ケーブル

型番

条長(m)

コネクタ(PC側)

コネクタ(カメラ・機器側)

税抜価格(\)

在庫

USB3-KR1-A-B-010

スタンダードA(ネジなし)

スタンダードB(ネジなし)

10,300
(税込11,330)

取寄せ

USB3-KR1-A-B-020

12,300
(税込13,530)

取寄せ

USB3-KR1-A-B-030

13,600
(税込14,960)

取寄せ

USB3-KR1-A-MB-010

マイクロB(ネジなし)

10,300
(税込11,330)

取寄せ

USB3-KR1-A-MB-020

12,300
(税込13,530)

取寄せ

USB3-KR1-A-MB-030

13,600
(税込14,960)

取寄せ

USB3-KR1-AS-MBS-010

スタンダードA(ネジあり)

マイクロB(ネジあり)

11,100
(税込12,210)

取寄せ

USB3-KR1-AS-MBS-020

12,800
(税込14,080)

取寄せ

USB3-KR1-AS-MBS-030

14,400
(税込15,840)

取寄せ

USB3-KR1-A-MBS-010

スタンダードA(ネジなし)

マイクロB(ネジあり)

10,700
(税込11,770)

取寄せ

USB3-KR1-A-MBS-020

12,600
(税込13,860)

取寄せ

USB3-KR1-A-MBS-030

14,200
(税込15,620)

取寄せ

USB3-KR1-A-MBS-050

17,200
(税込18,920)

取寄せ

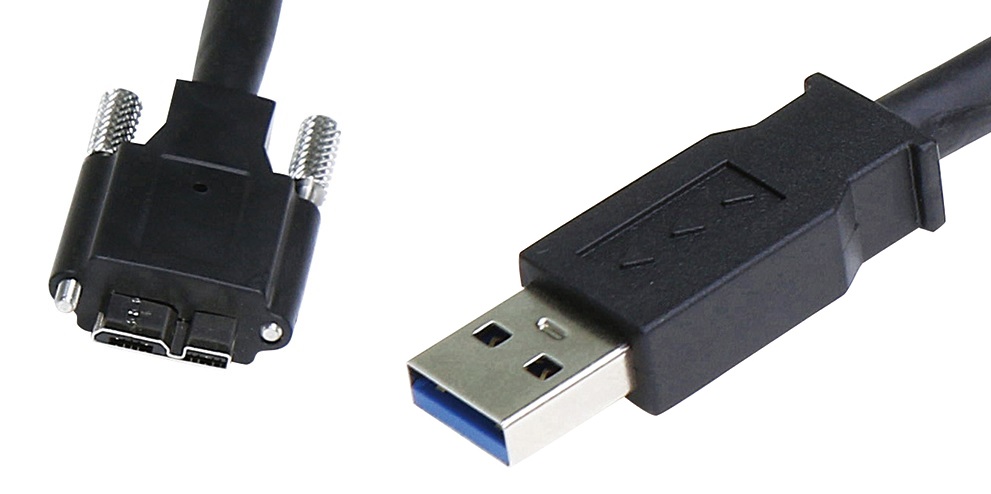

USB3 Vision規格に準拠した5Gbpsの高速伝送性能と、耐久性に優れた可動性能を両立したインターフェースケーブルです。ケーブルに対して動きの力や振動が加わりやすいFA機器での使用を想定し、離脱防止のためのスクリューネジ付きコネクタを採用して、接続信頼性を高めています。
	■特長 100万回までの摺動耐久性能があります。 USB3 Vision規格に準拠したスクリューネジ付コネクタ(※)で高い接続信頼性を確保しています。ケーブルベアに収容して使用する可動部用途に最適です。 RoHS指令に適合しています。 (※)ネジなしタイプもあります。
	■用途 USB3 Vision規格準拠のカメラシステム。部品自動実装装置や外観検査装置、医療用検査装置、また半導体や液晶の露光装置などに最適です。

■仕様

項目	仕様		備考
ケーブル長(m)	最大3		最大5GHz
ケーブル外径(mm)	標準8.2		-
特性インピーダンス(Ω)	標準90		高速線、低速線の差動
対内スキュー(ps/m)	15以下		-
減衰量(dB)	0.1GHz	1.5以下	高速線
	1.25GHz	5.0以下
	2.5GHz	7.5以下
	7.5GHz	25以下
摺動回数	100万回以上		沖電線試験条件による

◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
