OTDR（光パルス試験器）
　FLUKE 　OptiFiber Pro OTDR
　Fiber QuickMap　
　アンリツ 　ファイバメンテナンステスタ（簡単操作OTDR）　
　アクセスマスタ（OTDR）
　ネットワークマスタ プロ（OTDR）
　横河電機 　AQ1210 マルチフィードテスタ OTDR
　EXFO 　MAX-720C OTDR
　古河電工（成和技研） 　故障修理支援ツール LBT-103

OptiFiber Pro OTDR
メーカー：FLUKE


型番 商品名 税抜価格(\) 税抜定価(\) 在庫
OptiFiber Pro
OFP2-100-M/AP OptiFiber Pro マルチモード OTDR キット
(850, 1300 nm)		 お問い合わせ下さい 1,405,900
(税込1,546,490)		 取寄せ
OFP2-100-MI/AP OptiFiber Pro マルチモード OTDR
(850, 1300 nm)
ビデオ・プローブ・キット付き		 お問い合わせ下さい 1,724,900
(税込1,897,390)		 取寄せ
OFP2-100-S/AP OptiFiber Pro シングルモード OTDR キット
(1310, 1550 nm)		 お問い合わせ下さい 1,441,400
(税込1,585,540)		 取寄せ
OFP2-100-SI/AP OptiFiber Pro シングルモード OTDR
(1310, 1550 nm)
ビデオ・プローブ・キット付き		 お問い合わせ下さい 1,772,100
(税込1,949,310)		 取寄せ
OFP2-100-Q/AP OptiFiber Pro 4波長 データセンター OTDR
(850, 1300, 1310, 1550 nm)		 お問い合わせ下さい 2,020,300
(税込2,222,300)		 取寄せ
OFP2-100-QI/AP OptiFiber Pro 4波長 データセンター OTDR
(850, 1300, 1310, 1550 nm)
ビデオ・プローブ・キット付き		 お問い合わせ下さい 2,362,800
(税込2,599,080)		 取寄せ
OptiFiber Pro HDR （高ダイナミック・レンジ）
■本体とモジュールのセット品
OFP2-200-S AP OptiFiber Pro 高ダイナミック・レンジ OTDR
(1310, 1550 nm)		 お問い合わせ下さい 1,606,700
(税込1,767,370)		 取寄せ
OFP2-200-S1490 AP OptiFiber Pro 高ダイナミック・レンジ OTDR
(1310, 1490, 1550 nm)		 お問い合わせ下さい 2,138,400
(税込2,352,240)		 取寄せ
OFP2-200-S1625 AP OptiFiber Pro 高ダイナミック・レンジ OTDR
(1310, 1550, 1625 nm)		 お問い合わせ下さい 2,268,300
(税込2,495,130)		 取寄せ
OFP2-200-SI AP OptiFiber Pro 高ダイナミック・レンジ OTDR
(1310, 1550 nm)
ビデオ・プローブ・キット付き		 お問い合わせ下さい 1,937,600
(税込2,131,360)		 取寄せ
OFP2-200-SI1490 AP OptiFiber Pro 高ダイナミック・レンジ OTDR
(1310, 1490, 1550 nm)
ビデオ・プローブ・キット付き		 お問い合わせ下さい 2,369,200
(税込2,716,120)		 取寄せ
OFP2-200-SI1625 AP OptiFiber Pro 高ダイナミック・レンジ OTDR
(1310, 1550, 1625 nm)
ビデオ・プローブ・キット付き		 お問い合わせ下さい 2,611,000
(税込2,872,100)		 取寄せ
※ランチ・ケーブル（ダミー・ファイバー）は含まれておりませんので、別途ご発注ください。
OpriFiber
OptiFiber Pro OTDR
OTDR モジュール
EventMap機能

OptiFiber Proは、企業の光ファイバー・インフラならではの課題に対処できる業界初の企業向けOTDRです。OptiFiber Proの「スマートフォン」同様のシンプルなユーザー・インターフェースとその洗練された強力な機能が手元にあれば、だれでも　効率良く構内光ファイバー配線の専門家としてトラブルシューティングやケーブル敷設に従事できます。

■特長
  • データセンターのような接続箇所が多い光ファイバー配線でも、確実にイベントをとらえる「DataCenter OTDRモード」
  • イベント・デッドゾーンが最少0.5m、シングルモードでも0.6mと、この価格帯の製品としては最高クラスの性能。短いパッチコードも確実に検出し、問題箇所をピンポイントで捕捉
  • クイックテスト・モードでも2波長の試験を最短4秒で完了。クラス最速の測定スピードで障害対応をより迅速に
  • EventMap機能により、接続箇所の位置をグラフィカルに表示。光ファイバー配線の構成が一目で把握
  • ISOやTIAなど各種公的規格に準じ、接続箇所等の性能を自動的に合否判定。配線中の改善すべき箇所を瞬時に発見
  • 測定現場や担当者など、プロジェクト毎に測定結果を管理できる、マネージメント機能
　[OFP2-200-***　高ダイナミック・レンジ 追加特長]
  • 42dB（@1310nm）の高ダイナミックレンジ / 260Kmまで対応可能
  • 1310, 1490, 1550, 1625nmの4波長に対応
  • PON （パッシブ・オプティカル・ネットワーク）およびスプリッター比の自動検出


Fiber QuickMap
メーカー：FLUKE

型番 品名/付属品 税抜価格(\) 税抜定価(\) 在庫
FQM-M Fiber QuickMap エンタープライズ・ファイバー・トラブルシューター お問い合わせ下さい 425,400
(税込467,940)		 取寄せ
FQM-100-M Fiber QuickMap キット(テスト・コード付き) お問い合わせ下さい 490,300
(税込539,330)		 取寄せ
FQM-100-M-VFL Fiber QuickMap キット(テスト・コード、Visifault可視光源付き) お問い合わせ下さい 567,200
(税込623,920)		 取寄せ
FQM-SFP-M Fiber QuickMap トラブルシューター・キット お問い合わせ下さい 909,800
(税込1,000,780)		 取寄せ

FQM-MAIN		 ■特長
  • マルチモード・ファイバーの不良箇所が6秒で判別できる"ファイバー・トラブルシューター"
  • 光の反射や損失の発生箇所を、最大9か所まで発見
  • TESTボタンを押すだけで不良箇所が見つかる、最前線の施工技術者・ネットワーク管理者のための保守ツール

FQM-KIT
FTS900
FTS1000
FTS1100

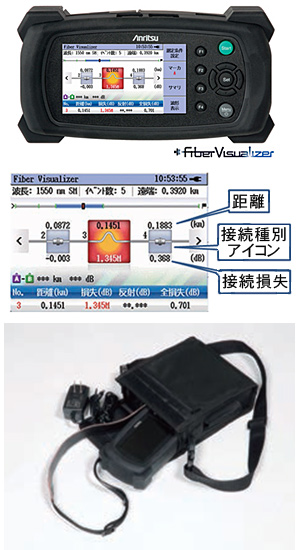

ファイバメンテナンステスタ（簡単操作OTDR）
メーカー：アンリツ

型番 税抜価格(\) 在庫
MT9090A＋MU909014B1-056セット お問い合わせ下さい 取寄せ
MT9090A＋MU909015B1-056セット お問い合わせ下さい 取寄せ
ファイバメンテナンステスタ（FMT）は、光ファイバケーブルの障害探索が簡単に行える小型/高性能なOTDRです。OTDR測定結果を分かりやすく表示する「Fiber Visualizer」機能を搭載しているので、初心者の方にも効率的にトラブルシュートやケーブル敷設の良否判定が可能です。

■主な特長
  • 190(W)×96(H)×48mm(D)の小型、700gの軽量筐体
  • OTDR、光パワーメータ、可視光源を標準搭載
  • 1m以下のデッドゾーンで短距離ファイバを高分解能で解析可能
  • シングルモードファイバー（SMF）測定用に1310/1550nmの2波長を用意
  • ダイナミックレンジも31dB以上と広く、約100kmの長距離ファイバ測定も可能
  • 測定結果をPDFレポート出力も可能
  • すぐに使えるように下記を標準添付
    ACアダプタ/バッテリーパック/スタンダードソフトケース/ストラップ/プロテクタ（肩掛けベルト付き）

    ※光コネクタはSCを標準添付。FC、STへの変更も可能ですので別途ご相談
    ※上記以外の波長、ダイナミックレンジ、構成については別途ご相談ください

    ●製品紹介サイトはこちら　　●製品詳細カタログはこちら

■セット内容
MT9090A＋MU909014B1-056セット MT9090A＋MU909015B1-056セット
MT9090A　メインフレーム ×1台
MU909014B1　ファイバメンテナンステスタモジュール ×1台 MU909015B1　ファイバメンテナンステスタモジュール ×1台
MU909014B1-056 SMF 1310/1550nm FMTモジュール（UPC/VLD） ×1式 MU909015B1-056 SMF 1310/1550nm FMTモジュール（UPC/VLD） ×1式
MU909014B-040　SCコネクタ　×1式 MU909015B-040　SCコネクタ　×1式
※オプションで「G0306A　400倍ファイバスコープ」もございます。必要な場合はお問い合わせ下さい。

※本製品の修理および校正は日本国内での対応になります。
※本製品を国外に持ち出すときは、日本国政府の輸出許可または役務取引許可が必要となる場合があります。また、日本からの再輸出には米国商務省の許可が必要となる場合がありますので、必ずアンリツの営業までご連絡ください。

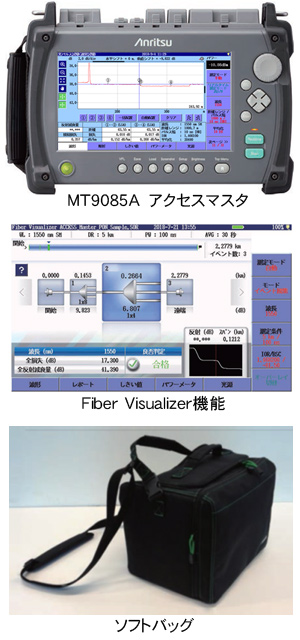

アクセスマスタ（OTDR）
メーカー：アンリツ

型番 税抜価格(\) 在庫
MT9085A　SMFセット お問い合わせ下さい 取寄せ
MT9085A　MMF+SMFセット お問い合わせ下さい 取寄せ
MT9085シリーズは、これまでアンリツが強化してきたアクセスマスタのハードウェア性能を継承し、高い波形品質と解析精度を有しています。また、大きな8インチLCDタッチパネルスクリーンとハードキーとロータリノブを融合して、直感的で快適な操作性を実現しました。
更に、ファイバ接続状況を簡単に分かりやすくアイコン表示したFiber Visualizer機能を利用する事により、どなたでも簡単に故障探索できます。

■主な特長
  • 284(W)×200(H)×77mm(D)の小型、2.6kgの持ち運びやすい筐体サイズ。
  • OTDR、光源、光パワーメータを標準搭載。
  • 接続状況を分かりやすく表示したFiber Visualizer機能搭載。
  • 感圧式タッチスクリーンにより、手袋をしたままでも操作可能。
  • ノイズの少ないリアルタイム波形。更にノイズを圧縮できる高S/Nモードを搭載。
  • 1m以下の短デッドゾーン、37.5dB以上の広ダイナミックレンジで100km以上の長距離ファイバも測定可能。
    型名 波長 測定ファイバ ダイナミックレンジ
    MT9085A-053 1310/1550nm SMF 39/37.5dB
    MT9085A-063 850/1300nm
    1310/1550nm    		 MMF
    SMF    		 29/28dB
    39/37.5dB
  • リモートGUI機能で遠隔操作も可能。
  • 簡単にPDFレポート作成機能を搭載。
  • 測定データをPCで加工し、試験成績書作成も可能。
  • 持ち運びに便利なプロテクタ、ソフトバッグを標準添付。

    ※光コネクタはSCを標準添付。FC、STへの変更も可能ですので別途ご相談ください。
    ※上記以外の波長、ダイナミックレンジ、構成については別途ご相談ください。

    ●製品紹介サイトはこちら　　●製品詳細カタログはこちら

■セット内容
  • MT9085A　アクセスマスタ ×1台
  • [SMFセット]
    MT9085A-053　SMF 1310/1550nm OTDR ×1式
  • [MMF+SFMセット]
    MT9085A-063　MMF 850/1300nm & SMF 1310/1550nm OTDR ×1式
  • MT9085A-040　SCコネクタ　×1式
  • MT9085A-010　プロテクタ　×1式
  • B0745A　ソフトバッグ　×1個
※本製品の修理および校正は日本国内での対応になります。
※本製品を国外に持ち出すときは、日本国政府の輸出許可または役務取引許可が必要となる場合があります。また、日本からの再輸出には米国商務省の許可が必要となる場合がありますので、必ずアンリツの営業までご連絡ください。

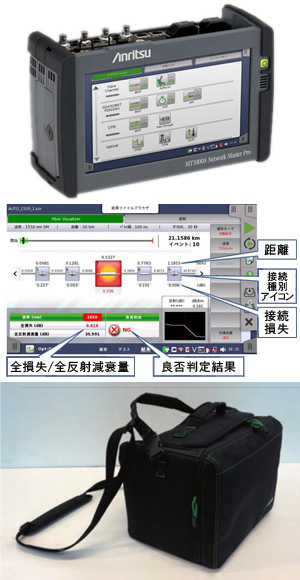

ネットワークマスタ プロ（OTDR）
メーカー：アンリツ

型番 税抜価格(\) 在庫
MT1000A　SMFセット お問い合わせ下さい 取寄せ
MT1000A　MMF+SMFセット お問い合わせ下さい 取寄せ
MT1000A OTDRモジュールは、工事試験から保守まで様々な試験に適した高性能OTDRです。
タッチパネルによる簡単な操作や分かりやすいアイコン表示により、OTDRに不慣れなオペレータでも高水準な測定が可能です。

■主な特長
  • 見やすく操作しやすい9インチ高解像度タッチスクリーン
  • イベント点をアイコン表示し、OK/NG判定も大きく分かりやすいFiber Visualizer機能搭載
  • パルス幅を切り替えて最適化する、マルチパルス測定による高精度なイベント検出
  • 7.6(W)×163(H)×84.3mm(D)の小型、2.7kgの軽量筐体
  • OTDR、光源、光パワーメータを標準搭載
  • 1m以下の短デッドゾーン、37.5dB以上の広ダイナミックレンジで100km以上の長距離ファイバも測定可能
モジュール型名 波長 測定ファイバ ダイナミックレンジ
MU100020A-020 1310/1550nm SMF 39/37.5dB
MU100021A-021 850/1300nm
1310/1550nm		 MMF
SMF		 29/28dB
42/41dB
  • PDFレポート出力機能で簡単にレポートを作成。イベントアイコン、波形、VIP判定もまとめて出力可能。
  • 光コネクタ端面の汚れや傷を解析するVIP機能搭載 (別売のスコープが必要）

    ※光コネクタはSCを標準添付。FC、STへの変更も可能ですので別途ご相談ください。
    ※上記以外の波長、ダイナミックレンジ、構成については別途ご相談ください。

    ●製品紹介サイトはこちら　　●製品詳細カタログはこちら

■セット内容
  • MT1000A　ネットワークマスタ プロ ×1台
  • [SMFセット]
    MU100020A-020　SMF 1310/1550nm OTDR ×1式
  • [MMF+SMFセット]
    MU100021A-021　MMF 850/1300nm & SMF 1310/1550nm OTDR ×1式
  • MU10002□A-010，MU10002□A-040　SC/UPCコネクタ　×1式
  • B0690A　ソフトバッグ　×1個

※本製品の修理および校正は日本国内での対応になります。
※本製品を国外に持ち出すときは、日本国政府の輸出許可または役務取引許可が必要となる場合があります。また、日本からの再輸出には米国商務省の許可が必要となる場合がありますので、必ずアンリツの営業までご連絡ください。

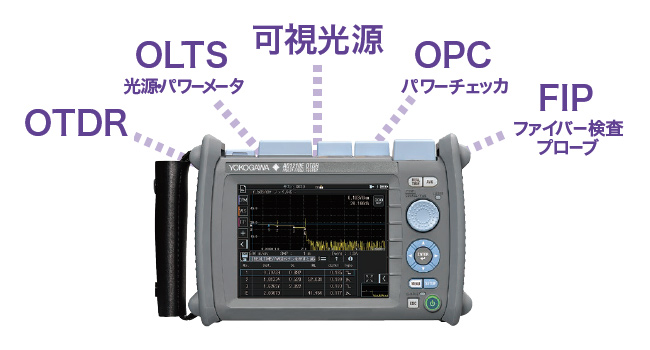

マルチフィードテスタ OTDR
メーカー：横河電機

型番  波長数  OTDR
ポート数		  カット
フィルター		 ダイナミックレンジ (dB)  税抜価格(\) 在庫
 ポート1(nm)  ポート2(nm)
1310 1550  1625  1650
AQ1210A 2 1 - 35 33 - - お問い合わせ下さい 取寄せ
AQ1215A 2 1 - 40 38 - - お問い合わせ下さい 取寄せ
AQ1210-E 3 2 〇 35 33 33 - お問い合わせ下さい 取寄せ
AQ1215-E 3 2 〇 40 38 36 - お問い合わせ下さい 取寄せ
AQ1215-F 3 2 〇 40 38 - 35 お問い合わせ下さい 取寄せ

■特長
  • 波長・用途により5モデルをラインアップ
    多様化する光通信ネットワークのアクセス網（PON/FTTA/FTTH/FTTB）の敷設工事・保守用に最適なモデルを選択できます。
  • 快適なPONシステム測定
    FTTH（Fiber To The Home）に適用されるPON（Passive Optical Network）システムでは、スプリッタ分岐後のドロップケーブルで発生した障害をいかに素早く正確に探索し、修復するかが重要になります。AQ1210シリーズ MFT-OTDRは、スプリッタを含むPON回線をモード設定もなく自動で測定が可能です。スプリッタでの大きな損失後も、高品位な波形品質を確保しています。
    また、近接するコネクタを波形上で分離して表示できる最短間隔は0.7mを実現（AQ1215A/E/F）。屋内・局内配線など、近接するコネクタ接続点の検出が可能です。

    ※画像クリックで拡大

  • コンパクトでも長時間動作
    A5サイズで重さ約1 kg
    10時間のバッテリ動作
  • タッチとハードキーによる直観的操作
    タッチスクリーン対応5.7型ディスプレイ
    “ 現場で使いやすい ”ロータリエンコーダ
  • 進化したOTDR性能
    PONシステム128分岐　高速リアルタイム測定
  • 作業を効率化する機能
    多心ファイバー測定　スマートマッパー　PDFレポート作成
  • 日本語表示で簡単操作

    ※詳細はメーカーWEBサイトをご参照下さい。

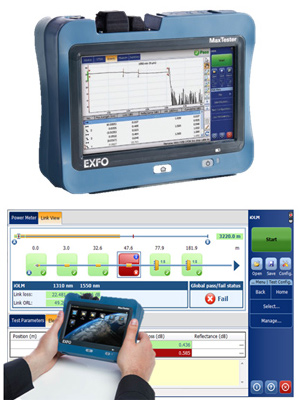

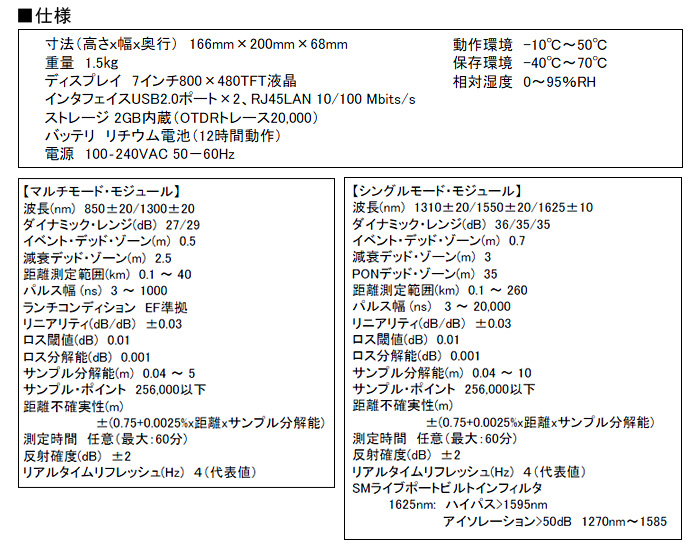

MAX-720C OTDR
メーカー：EXFO

型番 仕様 税抜価格(\) 在庫
■本体
MAX-720C-SM1 SM OTDR, 1310/1550nm お問い合わせ下さい 取寄せ
MAX-720C-SM2 SM OTDR, 1310/1550/1625nm（ライブポート） お問い合わせ下さい 取寄せ
MAX-720C-Q1 MM OTDR, 850/1300nm お問い合わせ下さい 取寄せ
MAX-720C-Q1-QUAD SM&MM OTDR, 850/1300/1310/1550nm お問い合わせ下さい 取寄せ
■オプション

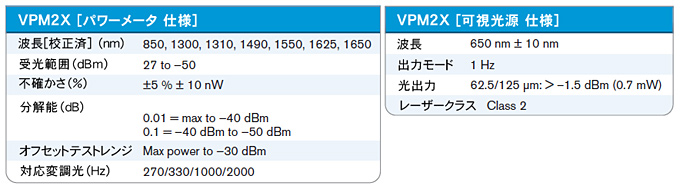

VPM2X MAXOTDR用 パワーメータ＋可視光源 お問い合わせ下さい 取寄せ

■特長
  • iOLM搭載
    （Intelligent Optical Link Mapper）
    • iOLMは、自動マルチパルス捕捉と高度なアルゴリズムを使用し、リンクの各エレメントの詳細情報を表示するOTDRベースのアプリケーションです。
    • 障害点をアイコン表示（曲げロス、コネクタロス、融着ロス、スプリッタ）
    • しきい値設定で、異常な損失や反射は赤色のアイコンで表示
  • シングルモード、マルチモードのパルス試験機
  • 小型、軽量、タブレット型デザイン
  • 12時間バッテリ稼働
  • 日本語対応（2016年8月予定）

■用途
  • FTTHの故障修理に
  • FTTHの開通工事に
  • アクセス区間の試験に
  • CATV/HFCネットワーク試験に

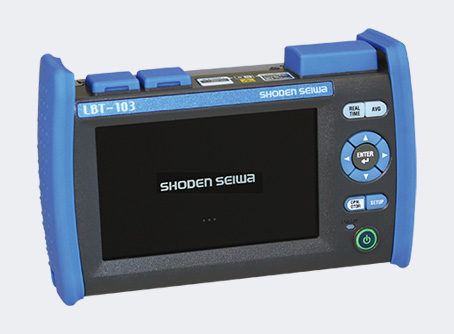

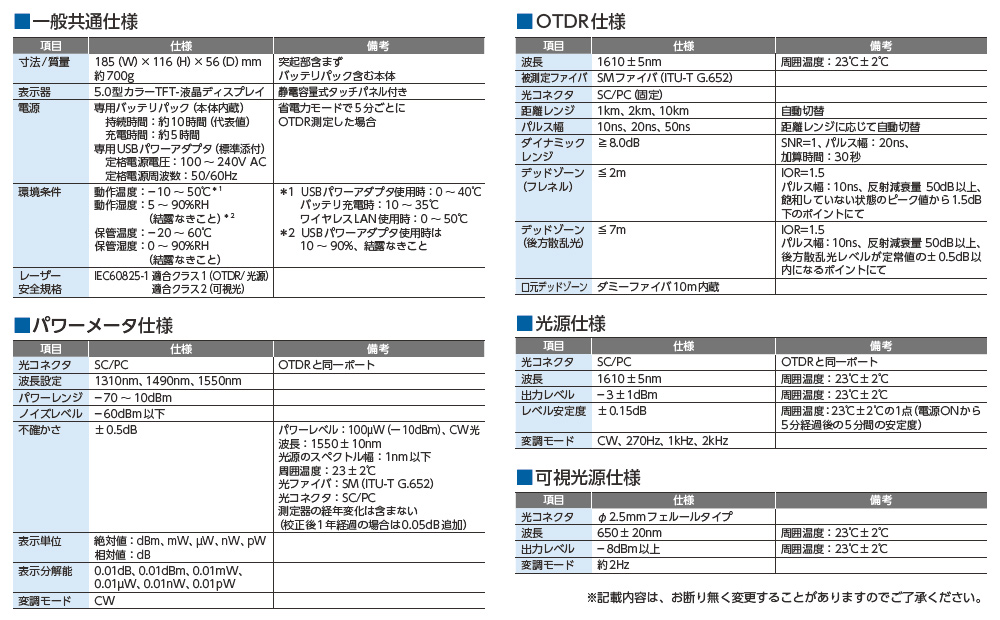

故障修理支援ツール LBT-103
メーカー：古河電工（正電成和）

型番 キット内容 税抜価格(\) 在庫
LBT-103
 本体 お問い合わせ下さい 取寄せ
LBT-103 キットA
 本体＋ソフトケース お問い合わせ下さい 取寄せ
光加入者線路（ＰＯＮ）におけるスプリッタ下部の光ファイバ心線での断線、曲げ、接続不良などの各種故障箇所を簡易に探索可能な小型で経済的なツールです。
  • 波長1610nmの光源を使用
    ・1650nm遮断-波長選択ターミネーションを撤去することなく、宅内側から試験できます。
    ・波長1550nmを使用している映像配信サービス、CATV等においても問題なく使用できます。
    ・曲げによる損失も、より感度よく検出できます。

  • 背景光カットフィルタを内蔵
    ・PONの同一スプリッタに収容されているほかの回線の通信光(1310nm・1490nm・1550nm)の影響を受けずに光パルス試験が可能です。

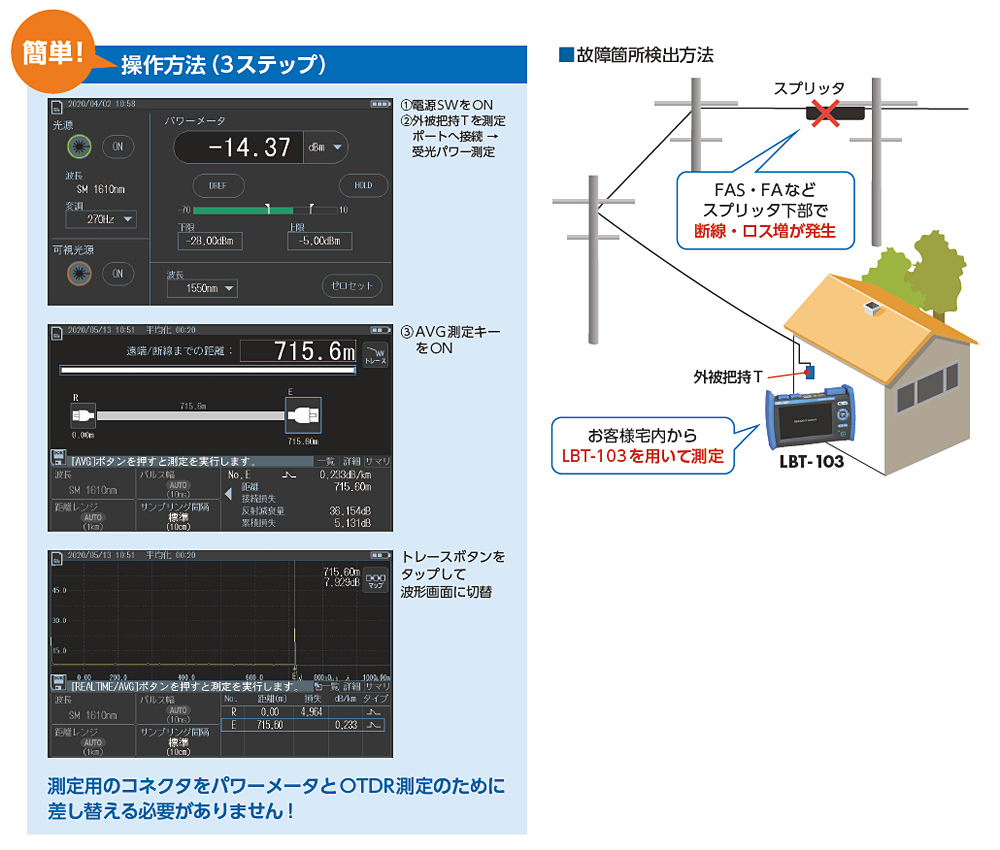

  • ボタンひとつでPON下部の線路試験可能
    ・スタートボタンを押すだけで、ファイバの終端が分かります｡
    ・試験結果（断線、曲げなどの接続不良および試験点までの距離）を分かりやすく表示できます。

  • リアルタイム掃引機能
    ・光源波長1610nmの光源を用いているため、曲げ損失の検出がしやすく、リアルタイム掃引機能で波形を見ながら曲げ損失の解消が容易です。

  • ネットワーク機能を標準装備
    ・Wi-Fi機能内蔵により、離れた場所からスマートフォンで遠隔操作や測定データの確認が可能

▼クリックで拡大▼
▼クリックで拡大▼
