放送用光伝送装置　＜平河ヒューテック＞
　ポータブル光中継器
　ポータブルCWDM光伝送装置
　4K/8K中継用光伝送装置
関連製品 　光カメラケーブル(カナレ電気)

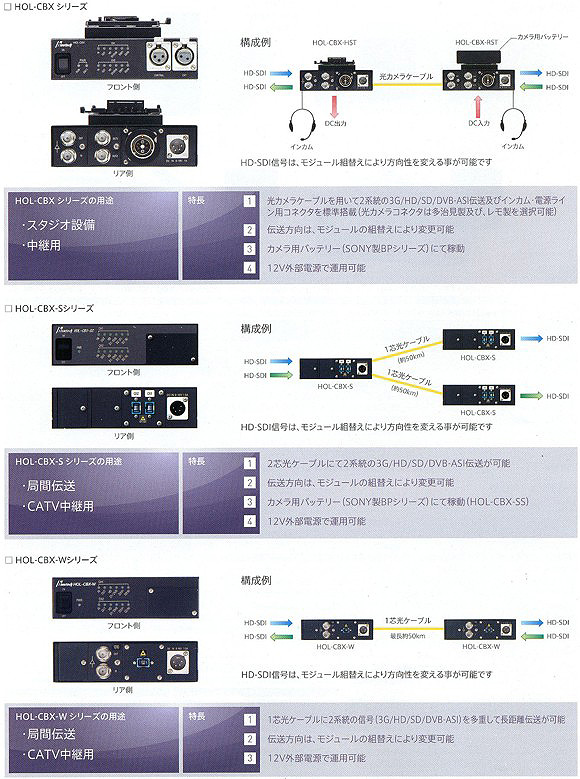

ポータブル光中継器

型番 仕様 税抜価格(\) 在庫
HOL-CBX-HS フレーム(レモ光コネクタ) お問い合わせください 取寄せ
HOL-CBX-RS フレーム （レモ光コネクタ)
HOL-CTXM HD/SD E/Oモジュール
HOL-CRXM HD-SD O/Eモジュール
HOL-AC-M50 ACアダプタ　DC12V50W
※構成例
※価格は1例ですので、ご相談ください。
■用途
  • スタジオ設備
  • 中継用
 ■特長
  • 光カメラケーブルを用いて2系統の3G/HD/SD/DVB-ASI伝送及びインカム・電源ライン用コネクタを標準搭載(光カメラコネクタは多治見製及びレモ製を選択可能)
  • 伝送方向はモジュールの組み替えにより変更可能
  • カメラ用バッテリー(SONY製BPシリーズ)でも可動
  • 12V外部電源で運用可能

※詳しい仕様はこちらのPDFをご覧ください。

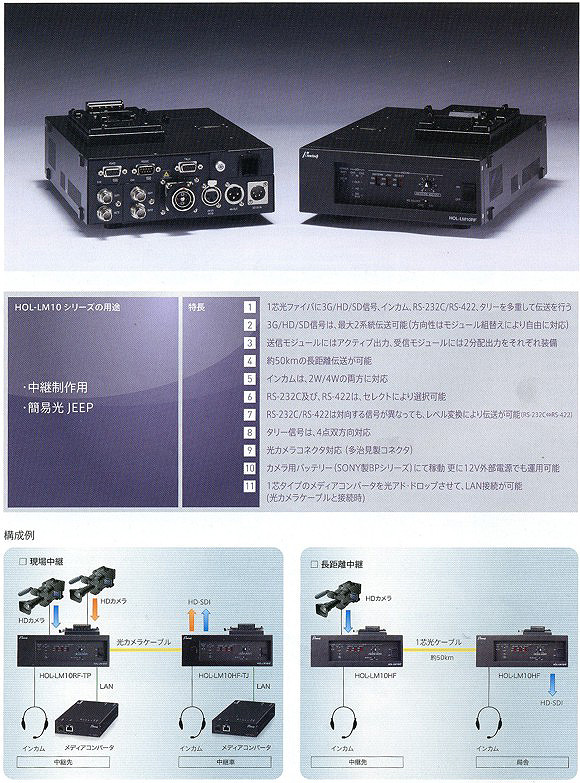

ポータブルCWDM光伝送装置

型番 仕様 税抜価格(\) 在庫
HOL-KM10HF フレーム(SCコネクタ) お問い合わせください 取寄せ
HOL-LM10RF フレーム(SCコネクタ)
HOL-LM10HF-TJ フレーム(多治見光カメラC)
HOL-LM10RF-TP フレーム(多治見光カメラC)
HOL-CTXM550 HD/SD TXモジュール　〜10km
HOL-CTXM590 HD/SD TXモジュール　〜10km
HOL-CRXM HD/SD RXモジュール
HOL-AC-M50 ACアダプタ　DC12V50W
※構成例：現場中継、長距離中継
※価格は1例ですので、ご相談ください。
■用途
  • 中継製作用
  • 簡易光JEEP
 ■特長
  • 1芯光ファイバに3G/HD/SD信号、インカム、RS-232C/RS-422、タリーを多重して伝送を行う
  • 3G/HD/SD信号は、最大2系統伝送可能(方向性はモジュール組替えにより自由に対応)
  • 送信モジュールにはアクティブ出力、受信モジュールには2分配出力をそれぞれ装備
  • 約50kmの長距離伝送が可能
  • インカムは2W/4Wの両方に対応
  • RS-232C及びRS-422はセレクトにより選択可能
  • RS-232/C/RS-422は対向する信号が異なっても、レベル変換により伝送が可能
  • タリー信号は4点双方向対応
  • 光カメラコネクタ対応(多治見製コネクタ)
  • カメラ用バッテリーにて可動可能。更に12V外部電源でも運用可能
  • 光カメラケーブルとの接続時であれば、メディアコンバータを光アド・ドロップさせてLAN接続可能

※詳しい仕様はこちらのPDFをご覧ください。


4K/8K中継用光伝送装置

型番 仕様 スロット数 光ケーブル仕様 税抜価格(\) 在庫
HOL-CBX10 CBXフレーム(出先側) 10 SC お問い合わせください 取寄せ
HOL-CBX10FX CBXフレーム(ベース側) レモ
HOL-CBX10ED CBXフレーム(出先側)
HOL-CBX10TJ CBXフレーム(ベース側) 多治見
HOL-CBX10TP CBXフレーム(出先側)
HOL-CBX18 CBXフレーム(出先側) 18 SC
HOL-CBX18FX CBXフレーム(ベース側) レモ
HOL-CBX18ED CBXフレーム(出先側)
HOL-CBX18TJ CBXフレーム(ベース側) 多治見
HOL-CBX18TP CBXフレーム(出先側)
型番 仕様 対応スロット 税抜価格(\) 在庫
HOL-CTX3G-□□* SDI送信モジュール(SD,HD,3G) - お問い合わせください 取寄せ
HOL-CRX3G SDI送信モジュール(SD.HD,3G)
HOL-CRX3GL SDI送信モジュール(SD,HD,3G)高感度
HOL-CS-BUS-□□* S-BUSモジュール CBX10(7〜10)　CBX18(17)
HOL-CS-BUS-B31A S-BUSモジュール CBX18(18) 1芯双方向
HOL-CS-BUS-B55A S-BUSモジュール CBX18(18) 1芯双方向
HOL-CMC-□□ LAN 10/100Mモジュール CBX10(7〜10) CBX18(17)
HOL-CMC-B31A LAN 10/100Mモジュール CBX18(18) 1芯双方向
HOL-CMC-B55A LAN 10/100Mモジュール CBX18(18) 1芯双方向
HOL-CGMC-□□* LAN 100/1000Mモジュール CBX10(7〜10) CBX18(17)
※□□：光波長を表し実装するスロットに応じて波長を割り当てます。
型名の□□には、1270,1290,1310,1330,1350,1370,1390,1410,1430,1450,1470,1490,1510,1530,1550,1570,1590,1610の中央2ケタを表示します。
※B31AとB55Aは対向でご使用ください。
※1例ですので、他のラインナップについてはお問い合わせください。
■用途
  • 4K/8Kのイベント中継
 ■特長
  • 3G-SDI 18chまたは10chを光多重し、光カメラケーブルを介して光伝送
  • 光コードを露出させないため、中継現場での取扱いに最適
  • 方向性を容易に変更可能
  • アクティブ出力及び、2分配出力対応(E/Oユニット、アクティブ出力　O/Eユニット、2分配出力)
  • 拡張ポート装備(光カメラケーブルのメタル線にインカム及びDC電源を伝送可能)
  • 冗長化電源を標準装備

※詳しい仕様はこちらのPDFをご覧ください。


こちらの製品についてのお問い合わせは下記担当者までお願い致します。

担当者：営業1課　男庭
TEL:03-3253-3611　MAIL：sales1@aisan.co.jp


◎上記の当社販売価格には、運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
