光カメラケーブル　＜カナレ電気＞
■OCシリーズ
[主に民放局で使用されているタイプです。OPSシリーズ（TAJIMI）と、光学的、電気的、機械的なかん合互換性があります]
　光カメラケーブル 　細軽光カメラケーブル
■FCシリーズ
[主にNHKや海外で使用されているタイプです]
　光カメラケーブル（ARIB規格準拠品） 　細軽光カメラケーブル

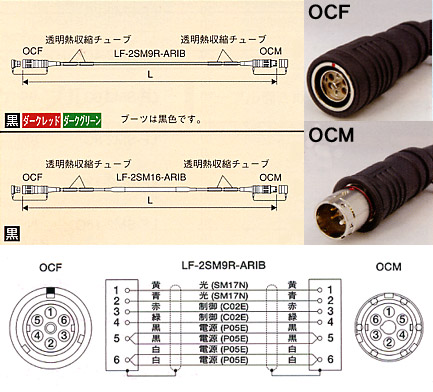

光カメラケーブル　OCシリーズ

型番 長さ 色 税抜価格(\) 税抜標準価格(\) 在庫
OCC10N-ARIB 10m 黒
ダークレッド（※）
ダークグリーン（※）		 お問い合わせ下さい 74,200
(税込81,420)		 取寄せ
OCC20N-ARIB 20m 80,000
(税込88,000)		 受注生産品
OCC50N-ARIB 50m 97,400
(税込107,140)		 取寄せ
OCC100N-ARIB 100m 127,000
(税込139,700)		 取寄せ
OCC30-WJ-ARIB 30m 黒 お問い合わせ下さい 102,000
(税込112,200)		 受注生産品
OCC50-WJ-ARIB 50m 122,000
(税込134,200)		 受注生産品
※ダークレッド、ダークグリーンのシースカラーはすべて受注生産品です。

扱いやすく、しかも丈夫。高精細を誇るハイビジョンの撮影現場で活躍する光カメラケーブルです。
アダプタユニットは工具なしで着脱できますので、面倒なクリーニングが楽にできます。

■特長
  • コネクタかん合部は、かん合による削りかすが出にくい、ステンレス製です。
  • 付属のカラーリングでコネクタの識別が自由に設定できます。
    （7色：黒・赤・黄・緑・青・灰・白 - 各色2個付属）
  • AdPC研磨（RL≧45dB）、挿入損失0.5dB以下です。
  • カメラデスペルのスカート部に巻き込まれないように、外径16mmのケーブルを採用しました。（WJタイプ）
  • コネクタかん合繰り返し寿命は5000回です。


細軽光カメラケーブル　OCシリーズ

型番 長さ 色 税抜価格(\) 税抜標準価格(\) 在庫
OCC10-7N 10m 黒
 お問い合わせ下さい 102,000
(税込112,200)		 受注生産品
OCC20-7N 20m 109,000
(税込119,900)
OCC30-7N 30m 117,000
(税込128,700)
OCC50-7N 50m 132,000
(税込145,200)
OCC100-7N 100m 170,000
(税込187,000)
細径・軽量な光カメラケーブル。撮影現場での機動性が向上します。

■特長
  • OCC**-ARIBに比べ、約38％軽量化した光カメラケーブルです。

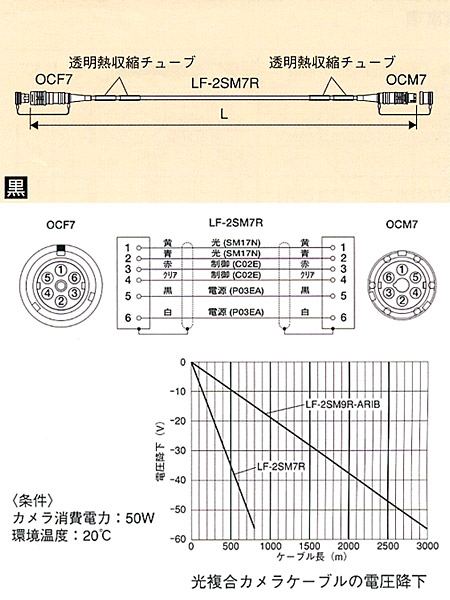

  • OCC**-ARIBに比べ、電源供給可能距離は約1/4となります。
    ※電源供給可能距離はご使用のシステムおよび光複合カメラケーブルの電圧降下で決まります。
    上のグラフを参考に算出して下さい。
  • コネクタかん合部は、かん合による削りかすが出にくい、ステンレス製です。
  • 付属のカラーリングでコネクタの識別が自由に設定できます。
    （7色：黒・赤・黄・緑・青・灰・白 - 各色2個付属）
  • AdPC研磨（RL≧45dB）、挿入損失0.5dB以下です。
  • コネクタかん合繰り返し寿命は5000回です。

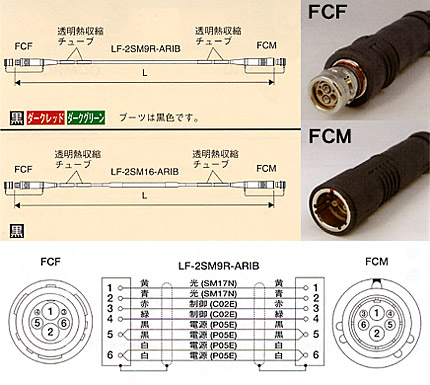

光カメラケーブル（ARIB規格準拠品）　FCシリーズ

型番 長さ 色 税抜価格(\) 税抜標準価格(\) 在庫
FCC10N-ARIB 10m 黒
ダークレッド（※）
ダークグリーン（※）		 お問い合わせ下さい 68,800
(税込75,680)		 受注生産品
FCC20N-ARIB 20m 74,600
(税込82,060)		 受注生産品
FCC50N-ARIB 50m 92,000
(税込101,200)		 取寄せ
FCC100N-ARIB 100m 121,000
(税込133,100)		 取寄せ
FCC30A-WJ-ARIB 30m 黒 お問い合わせ下さい 96,500
(税込106,150)		 受注生産品
FCC50A-WJ-ARIB 50m 117,000
(税込128,700)		 受注生産品
※ダークレッド、ダークグリーンのシースカラーはすべて受注生産品です。

割りスリーブユニットが簡単に着脱できるので、フェルール端面がむき出しになり、確実にクリーニングできます。

■特長
  • コネクタかん合部は、かん合による削りかすが出にくい、ステンレス製です。
  • 付属のカラーリングでコネクタの識別が自由に設定できます。
    （7色：黒・赤・黄・緑・青・灰・白 - 各色2個付属）
  • AdPC研磨（RL≧45dB）、挿入損失0.5dB以下です。
  • カメラデスペルのスカート部に巻き込まれないように、外径16mmのケーブルを採用しました。（WJタイプ）
  • コネクタかん合繰り返し寿命は5000回です。


細軽光カメラケーブル　FCシリーズ

型番 長さ 色 税抜価格(\) 税抜標準価格(\) 在庫
FCC10-7N 10m 黒 お問い合わせ下さい 81,600
(税込89,760)		 受注生産品
FCC20-7N 20m 89,200
(税込98,120)
FCC30-7N 30m 96,800
(税込106,480)
FCC50-7N 50m 112,000
(税込123,200)
FCC100-7N 100m 150,000
(税込165,000)
細径・軽量な光カメラケーブルです。

■特長
  • 撮影現場で機動性が発揮できる、“細”くて“軽”い光カメラケーブルです。
  • 細軽光複合カメラケーブル LF-2SM7N の採用により、FCC**N-ARIB に比べて、100mで約5kgも軽量です。
  • 電源供給可能距離が FCC**N-ARIB の約1/2と、当社従来比で2倍に改善しました。
  • FCシリーズは主にNHK様や海外で使用されているタイプです。
  • ウォーターピークが発生しない広帯域光ファイバ(ITU-T G.652.D準拠)を採用しています。
  • 別売りのスリーブ引抜ドライバ ASPT-1 でスリーブユニットが容易に着脱でき、フェルール端面をむき出しにして確実にクリーニングできます。
  • AdPC研磨 (RL ≧ 45dB)、挿入損失 0.5dB以下です。
  • コネクタかん合部は、かん合による削りかすが出にくいステンレス製です。
  • かん合繰り返し寿命は5000回と、耐久性に優れています。
  • 7色のカラーリングで、コネクタの識別が自由に設定できます。
  • カラーリング色: 黒、赤、黄、緑、青、灰、白 (各色 2個付属)


◎上記の当社販売価格には、運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
