19インチラック搭載型光パネル　＜住友電工＞

■Y-OP4シリーズ
　Y-OP4-PC4FO [簡易FOプレ配線タイプ] 　Y-OP4-PFO [分岐心線プレ配線タイプ]
　Y-OP4-FO [FOコード融着タイプ] 　Y-OP4 [コネクタ接続タイプ]

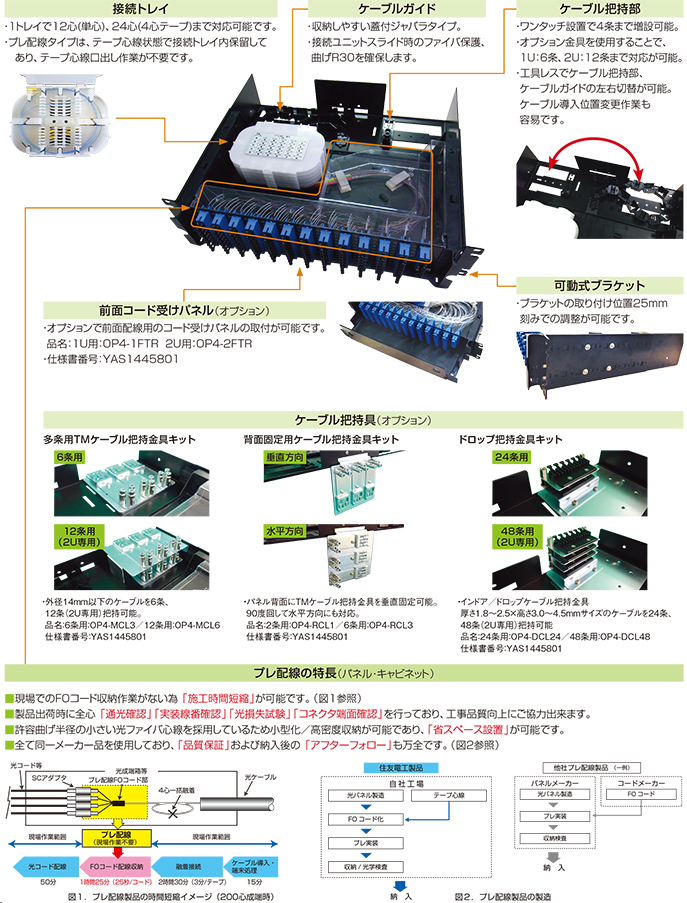

光パネル Y-OP4シリーズ
■引き出して作業ができるスライドタイプです。
■最大1U型で40心、2U型で100心(SCコネクタ)実装可能な高密度収納。
　　・各種ケーブルサポートやケーブルマネージメントの部材もオプションで用意しています。
　　・接続ユニットがスライドしない固定タイプも用意しています。
■軽量なアルミ+プラスチック筐体のため1人での作業も可能。
■汎用EIA/JIS規格の19インチラックに搭載できる光パネルです。(オプション)


■Y-OP4-PC4FO [簡易FOプレ配線タイプ]
型番 サイズ
接続数		 ファイバ種類
アダプタ種類		 外径mm(W×H×D)
質量kg		 税抜価格(\) 在庫
Y-OP4-PC4FO<24C><SC><12C><SM>(S) 1U
12心		 SM
SC-SPC		 480×43.5×372
3.0		 お問い合わせ下さい 取寄せ
Y-OP4-PC4FO<24C><SC><24C><SM>(S) 1U
24心		 SM
SC-SPC		 480×43.5×372
3.0		 お問い合わせ下さい 取寄せ
Y-OP4-PC4FO<48C><SC><48C><SM>(S) 2U
48心		 SM
SC-SPC		 480×88×372
3.5		 お問い合わせ下さい 取寄せ
Y-OP4-PC4FO<100C><SC><100C><SM>(S) 2U
100心		 SM
SC-SPC		 480×88×372
4.0		 お問い合わせ下さい 取寄せ
Y-OP4-PC4FO<24C><SC><24C><GI>(S) 1U
24心		 GI（MM）
SC-SPC		 480×43.5×372
3.0		 お問い合わせ下さい 取寄せ
Y-OP4-PC4FO<48C><LC><12C><GI>(S) 1U
12心		 GI（MM）
LC-SPC		 480×43.5×372
3.0		 お問い合わせ下さい 取寄せ
Y-OP4-PC4FO<48C><LC><24C><GI>(S) 1U
24心		 GI（MM）
LC-SPC		 480×43.5×372
3.0		 お問い合わせ下さい 取寄せ
Y-OP4-PC4FO<48C><LC><48C><GI>(S) 1U
48心		 GI（MM）
LC-SPC		 480×43.5×372
3.0		 お問い合わせ下さい 取寄せ
Y-OP4-PC4FO<96C><LC><96C><GI>(S) 2U
96心		 GI（MM）
LC-SPC		 480×88×372
4.0		 お問い合わせ下さい 取寄せ
※上記以外の仕様の製品もございます。詳細はメーカーサイトをご覧下さい。

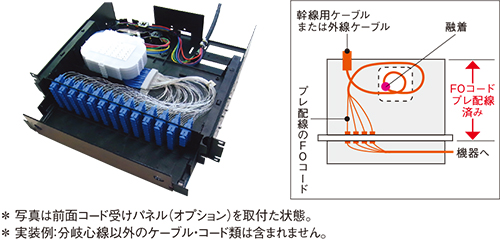

■簡易型4心FOコードをプレ配線。2心、8心型も選択可。FOコードを別途準備・配線する必要が無く、作業時間を短縮できます。
■導入ケーブルとの融着のみで接続が可能です。
■簡易型FOコードの増設/撤去が容易です。汎用FOコードも混在可能です。

■Y-OP4-PFO [分岐心線プレ配線タイプ]
型番 サイズ
接続数		 ファイバ種類
アダプタ種類		 外径mm(W×H×D)
質量kg		 税抜価格(\) 在庫
Y-OP4-PFO<24C><SC><24C><SM>(S) 1U
24心		 SM
SC-SPC		 480×43.5×372
2.5		 お問い合わせ下さい 取寄せ
Y-OP4-PFO<48C><SC><48C><SM>(S) 2U
48心		 SM
SC-SPC		 480×88×372
3.5		 お問い合わせ下さい 取寄せ
Y-OP4-PFO<100C><SC><100C><SM>(S) 2U
100心		 SM
SC-SPC		 480×88×372
3.5		 お問い合わせ下さい 取寄せ
Y-OP4-PFO<24C><SC><24C><GI>(S) 1U
24心		 GI（MM）
SC-SPC		 480×43.5×372
2.5		 お問い合わせ下さい 取寄せ
Y-OP4-PC4FO<48C><SC><48C><GI>(S) 2U
48心		 GI（MM）
SC-SPC		 480×88×372
3.5		 お問い合わせ下さい 取寄せ
Y-OP4-PFO<100C><SC><100C><GI>(S) 2U
100心		 GI（MM）
LC-SPC		 480×88×372
3.5		 お問い合わせ下さい 取寄せ
Y-OP4-PFO<100C><SC-APC><100C><SM>(S) 2U
100心		 SM
SC-APC		 480×88×372
3.5		 お問い合わせ下さい 取寄せ
Y-OP4-PFO<48C><LC><48C><SM>(S) 1U
48心		 SM
LC-SPC		 480×43.5×372
2.5		 お問い合わせ下さい 取寄せ
Y-OP4-PFO<48C><LC><24C><GI>(S) 1U
24心		 GI（MM）
LC-SPC		 480×43.5×372
2.5		 お問い合わせ下さい 取寄せ
Y-OP4-PFO<48C><LC><48C><GI>(S) 1U
48心		 GI（MM）
LC-SPC		 480×43.5×372
2.5		 お問い合わせ下さい 取寄せ
※上記以外の仕様の製品もございます。詳細はメーカーサイトをご覧下さい。

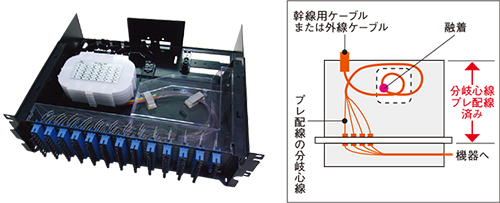

■簡易SCコネクタ付4心分岐心線をプレ配線。2心、8心型も選択可。FOコードを別途準備・配線する必要がなく、作業時間を短縮できます。
■導入ケーブルとの融着のみで接続が可能です。

■Y-OP4-FO [FOコード融着タイプ]
型番 サイズ
接続数		 アダプタ種類 外径mm(W×H×D)
質量kg		 税抜価格(\) 在庫
Y-OP4-FO<24C><SC><12C>(S) 1U
12心		 SC-SPC 480×43.5×372
2.5		 お問い合わせ下さい 取寄せ
Y-OP4-FO<24C><SC><24C>(S) 1U
24心		 SC-SPC 480×43.5×372
2.5		 お問い合わせ下さい 取寄せ
Y-OP4-FO<48C><SC><48C>(S) 2U
48心		 SC-SPC 480×43.5×372
2.5		 お問い合わせ下さい 取寄せ
※上記以外の仕様の製品もございます。詳細はメーカーサイトをご覧下さい。

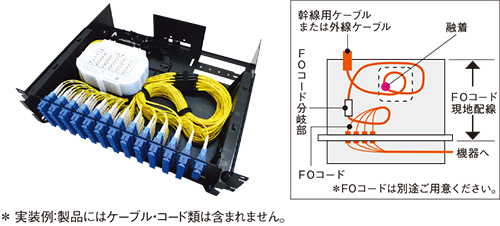

■コネクタ付4心FOコードとの融着により接続が可能です。

■Y-OP4 [コネクタ接続タイプ]
型番 サイズ
接続数		 アダプタ種類 外径mm(W×H×D)
質量kg		 税抜価格(\) 在庫
Y-OP4-<24C><SC><12C>(S) 1U
12心		 SC-SPC 480×43.5×372
2.5		 お問い合わせ下さい 取寄せ
Y-OP4-<24C><SC><24C>(S) 1U
24心		 SC-SPC 480×43.5×372
2.5		 お問い合わせ下さい 取寄せ
※上記以外の仕様の製品もございます。詳細はメーカーサイトをご覧下さい。

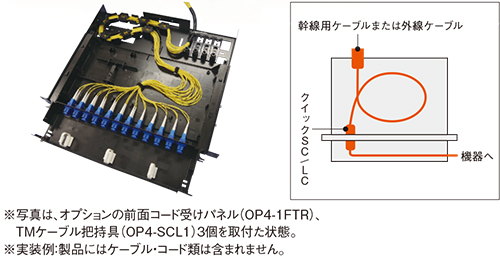

■コネクタ（またはクイックSC/LC）接続に特化した低コストタイプです。


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品ですので、納期、価格等はお問い合わせ下さい。
