光ファイバー用コネクタ・工具　＜住友電気工業＞
■LC
　クイックLC　コネクタ
■SC
　クイックSC　コネクタ
　クイックSC　組立工具
　ケーブル外被時把持型現地組立SCコネクタ　 [e-SC]
■工具
　光ファイバカッタ
　ジャケットリムーバ

関連商品 　メカニカルスプライス


クイックLC　コネクタ

対応ファイバー 型番 接続損失
(対マスタ)		 反射減衰量 税抜価格(\) 在庫
1セット(10個入り)
0.25mm素線
0.9mm心線共用		 SM Q-LC-SPC<SM>-025/090-F-T 最大0.5dB以下
平均0.2dB以下		 40dB以上 17,800
(税込19,580)		 ○
GI(50/125) Q-LC-PC<50>-025/090-F-T 最大0.3dB以下
平均0.1dB以下		 22dB以上 17,800
(税込19,580)		 ○
GI(62.5/125) Q-LC-PC<62.5>-025/090-F-T 17,800
(税込19,580)		 取寄せ
■0.25mm素線、0.9mm心線共用クイックLC
  • 心線挿入用のくさびを内蔵した組立補助治具、LCコネクタつまみをプリセット済み。
    現地での作業工程を削減しています。

  • 組立補助治具、専用ファイバホルダを使用し、組立作業をより確実に行えるようにしました。

  • 専用工具（QST-02）を不要としました。
    組立手順書を製品添付。汎用工具(リムーバ、カッタ)があれば、その日から組立作業が可能です。
    ※専用ファイバホルダ、組立手順書はコネクタ10個に対し、各々1点添付されます。
詳細はこちらをご覧下さい。（住友電気工業ホームページ）


クイックSC　コネクタ

対応ファイバー 型番 接続損失
(対マスタ)		 反射減衰量 税抜価格(\) 税抜定価(\) 在庫
1セット(10個入り)
0.25mm素線用 SM Q-SC-SPC<SM>-025-F 最大0.5dB以下
平均0.2dB以下		 40dB以上 12,000
(税込13,200)		 オープン 取寄せ
0.25mm素線
0.9mm心線共用		 SM Q-SC-SPC<SM>-025/090-F-T 最大0.5dB以下
平均0.2dB以下		 40dB以上 14,400
(税込15,840)		 オープン ○
GI(50/125) Q-SC-PC<50>-025/090-F-T 最大0.3dB以下
平均0.1dB以下		 22dB以上 14,400
(税込15,840)		 オープン ○
■0.25mm素線用クイックSC
  • 心線挿入用のくさびを内蔵した組立補助治具、SCコネクタつまみをプリセット済み。
    現地での作業工程を削減しています。

  • 組立補助治具、専用ファイバホルダを使用し、組立作業をより確実に行えるようにしました。

  • 専用工具（QST-02）を不要としました。
    組立手順書を製品添付。汎用工具(リムーバ、カッタ)があれば、その日から組立作業が可能です。
    ※専用ファイバホルダ、組立手順書はコネクタ10個に対し、各々1点添付されます。

    詳細はこちらをご覧下さい。（住友電気工業ホームページ）

■0.25mm素線/0.9mm心線共用クイックSC
  • 外径0.9mm専用保護チューブをかぶせることにより、0.25mm心線にも対応可能です。

対応ファイバー 型番 接続損失
(対マスタ)		 反射減衰量 税抜価格(\) 在庫
1セット(10個入り)
1.7mmコード
2.0mmコード共用		 SM Q-SC-SPC<SM>-2-F-T 最大0.5dB以下
平均0.2dB以下		 40dB以上 21,500
(税込23,650)		 取寄せ
GI(50/125) Q-SC-PC<50>-2-F-T 最大0.3dB以下
平均0.1dB以下		 22dB以上 21,500
(税込23,650)		 取寄せ
■φ1.7mm・φ2.0mmコード用クイックSC
  • 現地で簡単にSCコネクタを組み立てることができます。
  • 光ファイバケーブルの成端、メディアコンバータとの接続に最適です。
  • 組み立て時間は2分程度です。
  • 組み立てには手のひらサイズの組立工具(QST-02)を使用します。
  • [QST-02]は[クイックSC組立工具セット]として販売しています。
  • 研磨作業、接着固定は不要。電源も使用しません。


    詳細はこちらをご覧下さい。（住友電気工業ホームページ）


クイックSC　コネクタ組立工具セット

品番 税抜価格(\) 在庫
QSCセットA-R 152,000
(税込167,200)		 取寄せ
QSCシーススリッターセット-R 168,700
(税込185,570)		 取寄せ
クイックSC、クイックLCの組み立てに必要な工具等のセットです。

■組立工具セット内容
品番 QSC
セットA-R		 QSCシース
スリッター
セット-R
組立可能タイプ 0.25mm素線用
0.9mm心線用		 ● ●
1.7mmコード用
2.0mmコード用		   ●

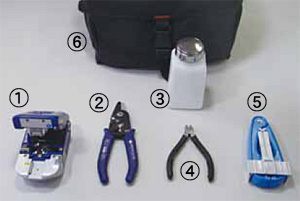

構成内容 ①ハンディ光ファイバカッタ
[FC-8R-MC]		 ● ●

②ジャケットリムーバ
[JR-M03]

 ● ●
③アルコールボトル ● ●
④精密ニッパ   ●
⑤シーススリッター   ●
⑥収納カバン ● ●
※シーススリッターは単品販売可能です（他の工具は市販品が使用できます）


ケーブル外被時把持型現地組立SCコネクタ　[e-SC]

品番 対応ファイバ 接続損失 税抜価格(\) 在庫
1セット(10個入り)
e-SC-SPC<SM>-025S-F-T-T
（簡易組立治具添付）
コネクタ10個に治具1個付		 SM
SM(PA)
SM(PAPB)		 1550nm:0.7dB以下
1310nm:0.5dB以下		 18,500
(税込20,350)		 取寄せ
現地組立型SCコネクタ「e-SC」は、ドロップケーブルとインドアケーブルの端末に直接取り付けることが可能で、
これまでのメカニカルスプライスや融着接続と比べて光ファイバの接続作業・余長収納作業を「簡単・確実・迅速」に行えます。
■特長
  • ケーブル外被を直接把持する構造により、取り扱いに神経を使う光ファイバ心線のハンドリングが不要です。接続作業に加えて余長収納作業も大幅に効率化しています。

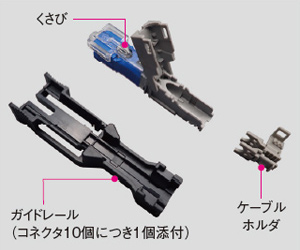

  • 挿入ガイド付き簡易組立治具の採用により、約2分間での迅速な組立と安定・確実な作業品質を両立しています。
  • 独自の構造により、コネクタ嵌合時の接続損失増大の原因であったファイバ曲がりを全面的に防止しており、高精度・低損失なコネクタ接続を実現しています。
  • 多数の使用実績を持ち、高い信頼性を証明済みの現地組立型SCコネクタ「クイックSC」と同一の内部構造をしています。
■コネクタ内部構造
■組立工程

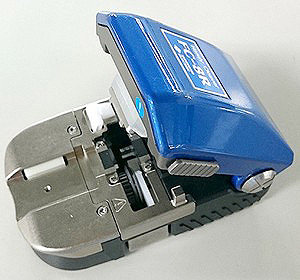

光ファイバカッタ

品番 仕様 税抜価格(\) 在庫
FC-8R-MC 光ファイバカッタ（単心～12心テープ） 125,000
(税込137,500)		 〇
AP-FC7 オプション：単心用アダプタ
(※本体に標準添付されています)		 お問い合わせ下さい 取寄せ
好評の自動回転刃に加え、切断カウンタも搭載
切れ味がいつも新鮮で、刃の交換も無駄なく経済的
■特長

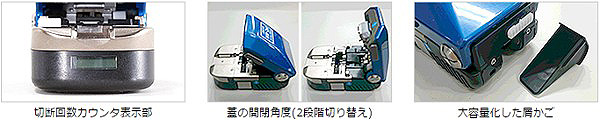

  • ベストセラー機「FC-7R」の機能、使い易さを引き継ぎ、切断回数カウンタの搭載により、さらに刃の交換時期がわかりやすくなりました。
  • カットの度に刃が自動回転する事で刃がまんべんなく使用できます。煩わしい刃の位置、高さ調整が不要。
  • お客様の使用用途にあわせて、2段階で開閉角度の切り替えが選択できます。
  • お客様の使用用途にあわせて、刃の回転/非回転の切り替えが選択できます。
  • 従来機(FC-7R)から、約25%の軽量化。
  • 単心～12心まで対応。
  • 煩わしさ追放。メカスプ用のスペーサ不要。
  • シングルハンド、ワンアクションの楽々操作。

■製品構成/仕様
適用ファイバ 心数 単心～12心テープ
裸ファイバ径 125μm
ファイバ切断長 単心アダプタ使用時：6～20mm(φ0.25mm)/10～20mm(φ0.9mm)
ファイバホルダ使用時：10mm(φ0.25mm/φ0.9mm)
寸法 98(W)×58(D)×49(H)mm
質量 約260g
機能 カウンタ機能あり
備考 融着機
FAコネクタ用
メカニカルスプライス用

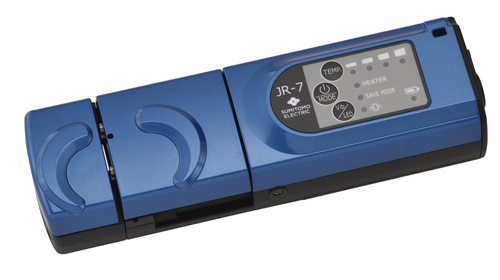

ジャケットリムーバ

品番 品名 税抜価格(\) 在庫
JR-7 ホットジャケットリムーバ 118,000
(税込129,800)		 取寄せ

■特長
  • 被覆除去性能の向上
    どんな持ち方でも突起部に指がフィットする「エルゴノミックデザイン」を採用。
    刃の位置を軸に寄せ「てこの原理」を利用する新設計により、従来機種より約30％小さい力で被覆除去することができます。

  • 多彩な新機能

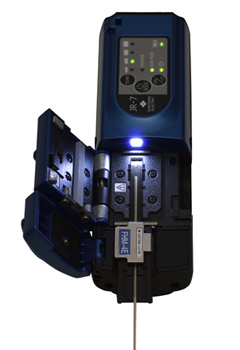

    新たにヒ－タ部を照らすLED照明、被覆除去のタイミングを振動でお知らせするバイブレ－ション機能、0.5心線用の刃間隔切替スイッチなどを搭載し、作業効率を追求しました。

  • 防滴性能の向上
    従来機種のIPX1から 今回機種はIPX2へ防滴性能を強化したことにより、厳しい使用環境下でも安心してご使用いただけます。

■適用ファイバ
適用ファイバ 材質 石英系ガラス
被覆材質 UV硬化型樹脂
心数・被覆厚 単心：被覆厚φ0.2mm～φ0.5mm
2～12心テープ心線：被覆厚φ0.2mm～φ0.5mm
ファイバ径 125μm
被覆除去長 最大35mm



◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
