ニット配線
・4線タイプ/3線タイプの2種類
・それぞれ製品長300mm/500mm/1000mmのものをご用意しました。

詳しくはこちら(メーカーホームページ)をご覧ください。

■4線タイプ
型番 税抜価格(\) 在庫
1本〜 50本〜
4線タイプ・300mm 760 お問い合わせ下さい
4線タイプ・500mm 1,080 お問い合わせ下さい
4線タイプ・1000mm 1,780 お問い合わせ下さい
■3線タイプ
型番 税抜価格(\) 在庫
1本〜 50本〜
3線タイプ・300mm 870 お問い合わせ下さい
3線タイプ・500mm 1,230 お問い合わせ下さい
3線タイプ・1000mm 2,040 お問い合わせ下さい
■特長
  • ニット構造なので伸ばす、ひねる、巻くことができます
  • 布地にアイロン接着できます(接着フィルムが別途必要)
  • はんだづけできる柔らかい配線です

■規格・仕様
項目 単位 規格
製品幅 mm 10
製品長 mm 1000,500,300
導電線数 3,4
1線当たりの抵抗値 Ω/m 4〜8
項目 単位 規格
許容電圧 V 5.5以下
許容電流 A 0.5以下
屈曲耐久性(*1) 200,000

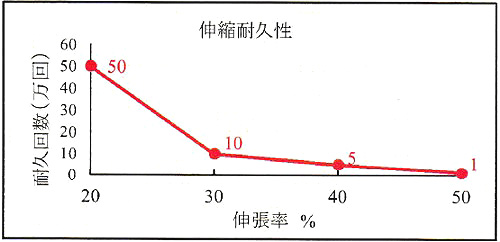

伸縮耐久性(*2) 下図参照
  (*1)グンゼ試験 R=2mm ANGLE135° SPEED 175cpm
(*2)グンゼ試験 ニップ間距離 100mm 引張り速度 100mm/sec
いずれも4端子法により、初期値に対して電気抵抗値が10%上昇するまでの繰り返し回数

■使用上の注意事項
  1. はじめに
    本製品を「小信号用の電子回路配線」以外の目的で使用しないでください。
    目的外で使用した場合において生じた損害については一切の責任を負いかねますのであらかじめご了承ください。
    また、今まで使用されたことがないお客様は予備実験を行って頂くことをご推奨いたします。
  2. 禁止事項
    ・分解
    ・洗濯
    ・溶材を付けての使用
