潤工社
ロボットケーブル

■ロボットケーブル
ジュンフロンロボットケーブルは、エレクトロニクス用ふっ素樹脂電線・ケーブルと、メカトロニクス用ふっ素樹脂チューブ・ホースの専用メーカーである潤工社が、動力、信号、油圧、空圧の伝達に関するすべての経験と技術を統合して製品化したものです。
さまざまな用途に対応する豊富な製品構成と、使いやすさを考慮した端末アセンブリなどの高次加工品は、高い信頼性で幅広いメカトロニクス分野を支えています。
■特長
  • ふっ素樹脂ETFEを絶縁体とし、屈曲特性の良い導体を用いたケーブルです。
  • 仕上り外径が細いので、コンパクトな配線・軽量化に適しています。
  • エアチューブや補強材を電線・ケーブルと組合わせた複合ケーブルもあります。
  • 耐屈曲性を必要とする用途に対応して、多くの種類を揃えています。

■用途
  • 耐屈曲性を必要とする配線。
  • 電気系と油空圧系とを必要とする機器。
  • 耐熱性、耐薬品性を必要とする部分の配線。
　

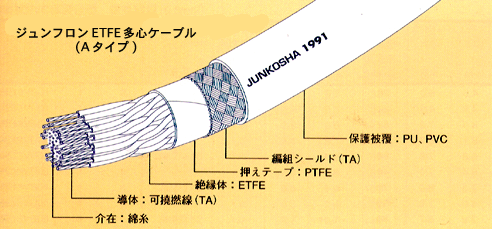

＜ジュンフロンETFE多心ケーブル(Aタイプ)＞
[ケーブル仕様]
導体 絶縁体 2本撚
外径
mm		 導体抵抗*
20℃、最大
Ω/km		 試験電圧*
AC
V・1分		 絶縁抵抗*
最小
MΩ・km		 定格電圧*
V
公称
断面積
mm2		 構成
本/本/mm		 外径
mm		 厚さ
mm		 外径
0.2 40/0.08 0.58 0.20 0.98 1.96 106.0 500 1500 100
0.3 3/20/0.08 0.80 0.25 1.30 2.60 71.9 1000 1500 100
0.5 3/33/0.08 1.03 0.25 1.53 3.06 42.7 1000 1500 100
0.75 3/50/0.08 1.27 0.30 1.87 - 28.2 1000 1500 200
1.25 7/36/0.08 1.66 0.30 2.26 - 16.8 1000 1500 200

*ケーブリング後の値です。

[柔軟PVC保護被覆　信号線用(0.2mm2)]
品名 対数本 心数本 シールド構成
打/本/mm		 保護被覆
厚さ
(mm)		 仕上がり外径 概算
質量
kg/km		 税抜価格(\) 在庫
標準
mm		 最大
mm
ME12VS01 1 2 16/5/0.08 1.0 4.5 5.0 28 お問合せ下さい 取寄せ
ME12VU01 - 4.2 4.6 22 お問合せ下さい 取寄せ
ME12VS02 2 4 24/5/0.10 6.5 7.2 52 お問合せ下さい 取寄せ
ME12VU02 - 6.1 6.7 40 お問合せ下さい 取寄せ
ME12VS03 3 6 24/6/0.10 6.8 7.5 60 お問合せ下さい 取寄せ
ME12VU03 - 6.4 7.0 46 お問合せ下さい 取寄せ
※表示価格は全て１ｍ当たりの単価となります

[耐磨耗ポリウレタン保護被覆　信号線用(0.2mm2)]
品名 対数本 心数本 シールド構成
打/本/mm		 保護被覆
厚さ
(mm)		 仕上がり外径 概算
質量
kg/km		 税抜価格(\) 在庫
標準
mm		 最大
mm
ME12US01 1 2 16/5/0.08 1.0 4.5 5.0 26 お問合せ下さい 取寄せ
ME12UU01 - 4.2 4.6 20 お問合せ下さい 取寄せ
ME12US02 2 4 24/5/0.10 6.5 7.2 49 お問合せ下さい 取寄せ
ME12UU02 - 6.1 6.7 36 お問合せ下さい 取寄せ
ME12US03 3 6 24/6/0.10 6.8 7.5 56 お問合せ下さい 取寄せ
ME12UU03 - 6.4 7.0 43 お問合せ下さい 取寄せ
※表示価格は全て１ｍ当たりの単価となります

[柔軟PVC保護被覆　信号線用(0.3mm2)]
品名 対数本 心数本 シールド構成
打/本/mm		 保護被覆
厚さ
(mm)		 仕上がり外径 概算
質量
kg/km		 税抜価格(\) 在庫
標準
mm		 最大
mm
ME13VS01 1 2 16/6/0.10 1.0 5.2 5.7 38 お問合せ下さい 取寄せ
ME13VU01 - 4.8 5.3 29 お問合せ下さい 取寄せ
ME13VS02 2 4 24/7/0.10 7.8 8.6 71 お問合せ下さい 取寄せ
ME13VU02 - 7.4 8.1 55 お問合せ下さい 取寄せ
ME13VS03 3 6 24/7/0.10 8.2 9.0 82 お問合せ下さい 取寄せ
ME13VU03 - 7.8 8.6 65 お問合せ下さい 取寄せ
※表示価格は全て１ｍ当たりの単価となります

[耐磨耗ポリウレタン保護被覆　信号線用(0.3mm2)]
品名 対数本 心数本 シールド構成
打/本/mm		 保護被覆
厚さ
(mm)		 仕上がり外径 概算
質量
kg/km		 税抜価格(\) 在庫
標準
mm		 最大
mm
ME13US01 1 2 16/6/0.10 1.0 5.2 5.7 35 お問合せ下さい 取寄せ
ME13UU01 - 4.8 5.3 26 お問合せ下さい 取寄せ
ME13US02 2 4 24/7/0.10 7.8 8.6 67 お問合せ下さい 取寄せ
ME13UU02 - 7.4 8.1 51 お問合せ下さい 取寄せ
ME13US03 3 6 24/7/0.10 8.2 9.0 77 お問合せ下さい 取寄せ
ME13UU03 - 7.8 8.6 60 お問合せ下さい 取寄せ
※表示価格は全て１ｍ当たりの単価となります

[柔軟PVC保護被覆　信号線用(0.5mm2)]
品名 対数本 心数本 シールド構成
打/本/mm		 保護被覆
厚さ
(mm)		 仕上がり外径 概算
質量
kg/km		 税抜価格(\) 在庫
標準
mm		 最大
mm
ME15VS01 1 2 24/5/0.08 1.0 5.6 6.2 45 お問合せ下さい 取寄せ
ME15VU01 - 5.3 5.8 36 お問合せ下さい 取寄せ
ME15VS02 2 4 24/7/0.12 8.8 9.7 92 お問合せ下さい 取寄せ
ME15VU02 - 8.3 9.1 70 お問合せ下さい 取寄せ
ME15VS03 3 6 24/7/0.12 9.3 10.2 109 お問合せ下さい 取寄せ
ME15VU03 - 8.8 9.7 85 お問合せ下さい 取寄せ
※表示価格は全て１ｍ当たりの単価となります

[耐磨耗ポリウレタン保護被覆　信号線用(0.5mm2)]
品名 対数本 心数本 シールド構成
打/本/mm		 保護被覆
厚さ
(mm)		 仕上がり外径 概算
質量
kg/km		 税抜価格(\) 在庫
標準
mm		 最大
mm
ME15US01 1 2 24/5/0.08 1.0 5.6 6.2 42 お問合せ下さい 取寄せ
ME15UU01 - 5.3 5.8 34 お問合せ下さい 取寄せ
ME15US02 2 4 24/7/0.12 8.8 9.7 88 お問合せ下さい 取寄せ
ME15UU02 - 8.3 9.1 66 お問合せ下さい 取寄せ
ME15US03 3 6 24/7/0.12 9.3 10.2 103 お問合せ下さい 取寄せ
ME15UU03 - 8.8 9.7 80 お問合せ下さい 取寄せ
※表示価格は全て１ｍ当たりの単価となります


吉野川電線
モビロンタフケーブル

■モビロンタフケーブル
■用途
高速連続稼動、一層の小型化等、より複雑で過酷になってきた産業用ロボット及び省力化機器等の稼動部配線に最適です。

■特長
耐屈曲性 キャブタイヤケーブルの100倍以上の強度を保持する
耐振動性 高速移動反復時の振動に対し、材料疲労が極小
耐磨耗性 PVC、ゴム等に比べ、被膜材の磨耗減量が1/6以下
耐衝撃性 高弾性エストラマーで被覆してあるので衝撃に強い
伸縮性 カール長の3倍以上での長期連続使用が可能
耐寒・耐熱性 －40℃においても柔軟性を保持し、100℃の高温にも耐えうる
耐油・耐薬品性 機械油や、酸・アルカリ・シンナー等の薬品に対しても、優れた特性を有する
難燃性 UL規格VW-1に適合


[導体材料特性]
項目 銅合金線 電気用軟銅線
引張強さ[MPa] 727.0 207.0
伸び率[%] 1.7 15.0
導電率[%] 75.0 98.0


[主な被覆材料特性]
項目 ETFE 架橋ポリエチレン ポリエステル ポリウレタン 高弾性PVC
引張強さ[MPa] 39.2 9.8 39.2 39.2 9.8
伸び率[%] 200 200 500 400 120
耐熱性 150 90 120 80 100
耐油性 ◎ ◎ ○ ○ ○
難燃性 ◎ × × ○ ◎

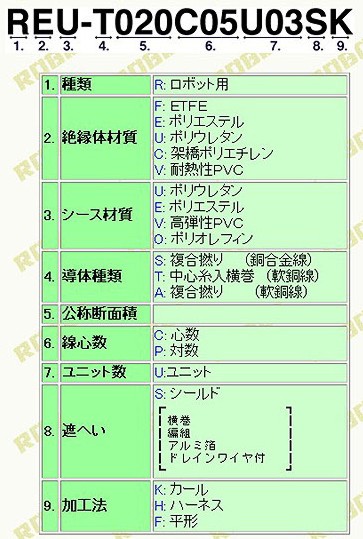

[モビロンタフケーブルの記号の意味]
特注ケーブルご希望のお客様は、下記シートをご記入の上、お問い合わせください。
※お問い合わせの際は、こちらのPDFをご利用ください


吉野川電線

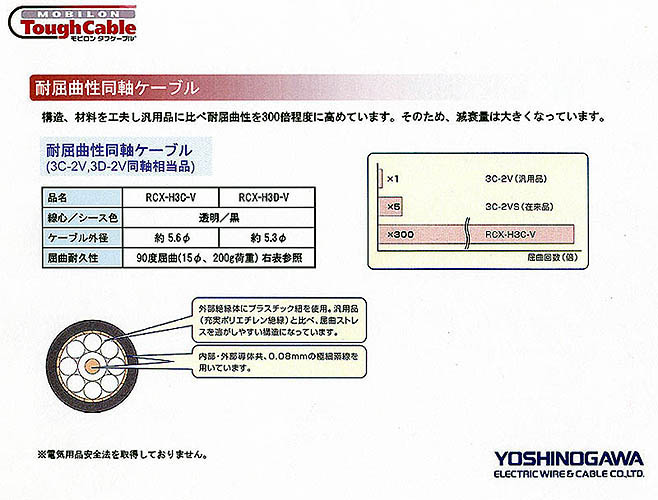

耐屈曲性同軸ケーブル


・可動部用同軸ケーブル

品名 税抜価格(\) 在庫
5m~ 100m~
3C-2V 相当：RCX-H3C-V 5m単位の販売
@1000
(税込@1100)		 @750
(税込@825)		 ○
3D-2V 相当：RCX-3D-V お問い合わせください 受注生産品


沖電線
高屈曲ロボットケーブル　ORPケーブルシリーズ

独自開発の絶縁材料により、優れた屈曲性能とコストパフォーマンスの両立を実現させたFAロボットケーブルです。
  • ロボットのあらゆる動きに対し（摺動、首振り、捻り）幅広い機種でお使い頂けます
  • 柔軟性に優れており、配線取り回しもしやすくなります
  • 細径化を図ったケーブル構造で低コスト、装置のダウンサイジングにも役立ちます
  • 販売長を10m単位とし、お客様へ必要な数量をお届けします
■品名の表し方
種別 記号
シールドなし：ORP-Pケーブル ORP-①SQX②P(2464)
シールド付：ORP-Pケーブル（SB） ORP-①SQX②P(SB)(2464)
①導体断面積（SQサイズ）：0.2/0.3/0.5
②対数：1/2/3/4/5/6/8/10/15/20


■屈曲特性
摺動屈曲回数 2,000万回以上
首振り屈曲回数 2,000万回以上
ねじり屈曲回数 2,000万回以上


■仕様
UL STYLE No. 2464　（定格80℃　300V）
導体 すずめっき軟銅撚り線
絶縁体 特殊エラストマー
シース材（シース色） 耐油性PVC(黒つや消し)


■対戦構成
対番号 絶縁体色 対番号 絶縁体色
第1種芯線 第2種芯線 第1種芯線 第2種芯線
1 青 白 11 青 黒
2 黄 茶 12 黄 灰
3 緑 黒 13 緑 橙
4 赤 灰 14 赤 白
5 紫 橙 15 紫 茶
6 青 茶 16 青 灰
7. 黄 黒 17 黄 橙
8 緑 灰 18 緑 白
9 赤 橙 19 赤 茶
10 紫 白 20 紫 黒

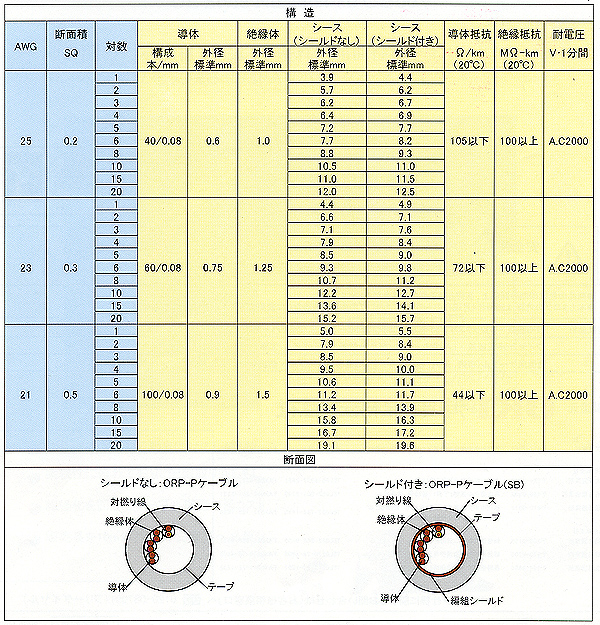

■構造


■価格
※表示価格はm単価です（金額により取寄せ送料がかかる場合がございますので、都度ご確認下さい）
品名 税抜価格(\) 在庫
10m 1巻
ORP-0.2SQX1P(2464) お問い合わせください
 (300m)
お問い合わせください
 取り寄せ
ORP-0.2SQX2P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.2SQX3P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.2SQX4P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.2SQX5P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.2SQX6P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.2SQX8P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.2SQX10P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.2SQX15P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.2SQX20P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.2SQX1P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.2SQX2P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.2SQX3P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.2SQX4P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.2SQX5P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.2SQX6P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.2SQX8P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.2SQX10P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.2SQX15P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.2SQX20P(SB)(2464) お問い合わせください
 (300mドラム巻)
お問い合わせください
品名 税抜価格(\) 在庫
10m 1巻
ORP-0.3SQX1P(2464) お問い合わせください
 (300m)
お問い合わせください
 取り寄せ
ORP-0.3SQX2P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.3SQX3P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.3SQX4P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX5P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX6P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX8P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX10P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX15P(2464) お問い合わせください
 (300mドラム巻)
お問い合わせください
ORP-0.3SQX20P(2464) お問い合わせください
 (150mドラム巻)
お問い合わせください
ORP-0.3SQX1P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.3SQX2P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.3SQX3P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX4P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX5P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX6P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX8P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX10P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.3SQX15P(SB)(2464) お問い合わせください
 (150mドラム巻)
お問い合わせください
ORP-0.3SQX20P(SB)(2464) お問い合わせください
 (150mドラム巻)
お問い合わせください
品名 税抜価格(\) 在庫
10m 1巻
ORP-0.5SQX1P(2464) お問い合わせください
 (300m)
お問い合わせください
 取り寄せ
ORP-0.5SQX2P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.5SQX3P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.5SQX4P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.5SQX5P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.5SQX6P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.5SQX8P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.5SQX10P(2464) お問い合わせください
 (150mドラム巻)
お問い合わせください
ORP-0.5SQX15P(2464) お問い合わせください
 (150mドラム巻)
お問い合わせください
ORP-0.5SQX20P(2464) お問い合わせください
 (100mドラム巻)
お問い合わせください
ORP-0.5SQX1P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-0.5SQX2P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.5SQX3P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.5SQX4P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.5SQX5P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.5SQX6P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-0.5SQX8P(SB)(2464) お問い合わせください
 (150mドラム巻)
お問い合わせください
ORP-0.5SQX10P(SB)(2464) お問い合わせください
 (150mドラム巻)
お問い合わせください
ORP-0.5SQX15P(SB)(2464) お問い合わせください
 (150mドラム巻)
お問い合わせください
ORP-0.5SQX20P(SB)(2464) お問い合わせください
 (100mドラム巻)
お問い合わせください


沖電線

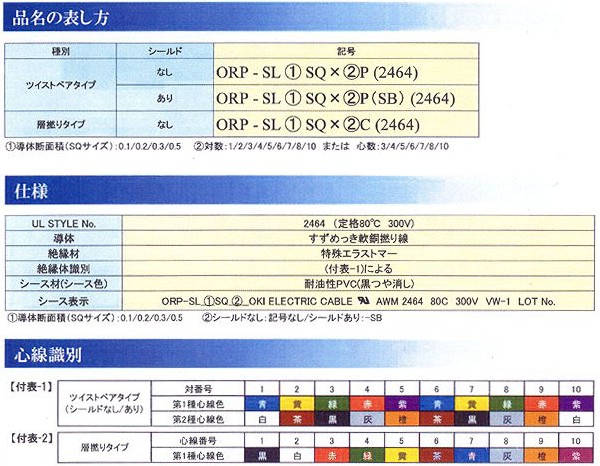

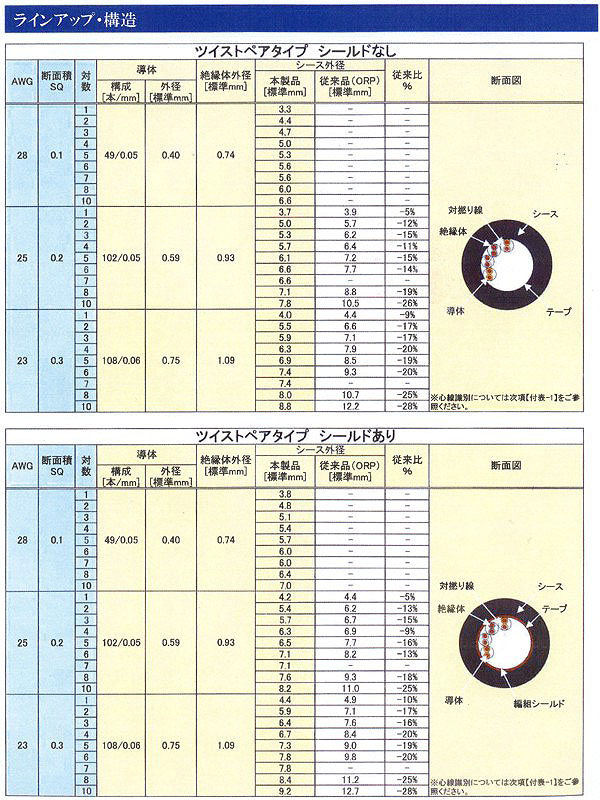

高屈曲ロボットケーブル　ORPスリムケーブルシリーズ

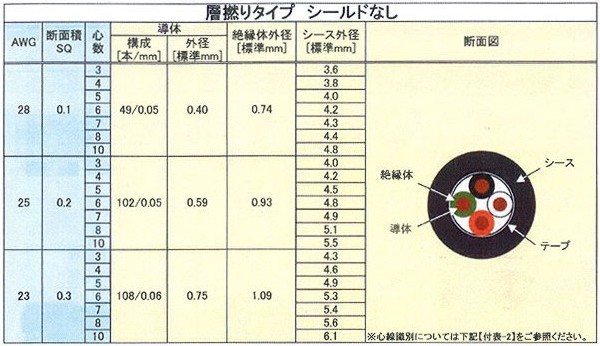

従来のORPケーブルよりも平均20%の細径化を実現しました。ツイストペアタイプ(シールドあり・シールドなし)の他に層撚りタイプ(シールドなしのみ)もございます。


■価格
※表示価格はm単価です（金額により取寄せ送料がかかる場合がございますので、都度ご確認下さい）
[0.1SQ　ツイストペアタイプ(シールドなし)]
品名 税抜価格(\) 在庫
10m 1巻
ORP-SL 0.1SQX1P(2464) お問い合わせください
 (300m)
お問い合わせください
 取り寄せ
ORP-SL 0.1SQX2P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.1SQX3P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.1SQX4P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.1SQX5P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.1SQX6P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.1SQX7P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.1SQX8P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.1SQX10P(2464) お問い合わせください
 (200m)
お問い合わせください
[0.2SQ　ツイストペアタイプ(シールドなし)]
品名 税抜価格(\) 在庫
10m 1巻
ORP-SL 0.2SQX1P(2464) お問い合わせください
 (300m)
お問い合わせください
 取り寄せ
ORP-SL 0.2SQX2P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.2SQX3P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX4P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX5P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX6P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX7P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX8P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX10P(2464) お問い合わせください
 (200m)
お問い合わせください
[0.3SQ　ツイストペアタイプ(シールドなし)]
品名 税抜価格(\) 在庫
10m 1巻
ORP-SL 0.3SQX1P(2464) お問い合わせください
 (300m)
お問い合わせください
 取り寄せ
ORP-SL 0.3SQX2P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.3SQX3P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.3SQX4P(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.3SQX5P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.3SQX6P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.3SQX7P(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.3SQX8P(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-SL 0.3SQX10P(2464) お問い合わせください
 (100m)
お問い合わせください
[0.1SQ　ツイストペアタイプ(シールドあり)]
品名 税抜価格(\) 在庫
10m 1巻
ORP-SL 0.1SQX1P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
 取り寄せ
ORP-SL 0.1SQX2P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.1SQX3P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.1SQX4P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.1SQX5P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.1SQX6P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.1SQX7P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.1SQX8P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.1SQX10P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
[0.2SQ　ツイストペアタイプ(シールドあり)]
品名 税抜価格(\) 在庫
10m 1巻
ORP-SL 0.2SQX1P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
 取り寄せ
ORP-SL 0.2SQX2P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.2SQX3P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX4P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX5P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX6P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX7P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX8P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.2SQX10P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
[0.3SQ　ツイストペアタイプ(シールドあり)]
品名 税抜価格(\) 在庫
10m 1巻
ORP-SL 0.3SQX1P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
 取り寄せ
ORP-SL 0.3SQX2P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.3SQX3P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.3SQX4P(SB)(2464) お問い合わせください
 (300m)
お問い合わせください
ORP-SL 0.3SQX5P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.3SQX6P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.3SQX7P(SB)(2464) お問い合わせください
 (200m)
お問い合わせください
ORP-SL 0.3SQX8P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください
ORP-SL 0.3SQX10P(SB)(2464) お問い合わせください
 (100m)
お問い合わせください


大電
ロボトップ DP

■ロボトップ DP（300V、600V)

■用途
FAシステム機器間の接続などの、移動屈曲配線に適しています。

■特長
耐油性：電気用品取締法に基づく耐油性を備えています。
耐屈曲性：可とう性の良いPVCを使用し、一般VCTを上回る性能を備えています。
耐スパッタ性：スパッタによるシース表面上の損傷に対し、一般VCTを上回る性能を備えています。
耐熱性：電気用品取締法に規定された75℃耐熱性能を備え、且つUL規格(UL62)に規定された80℃耐熱性能をも備えています。
耐震性：導体の素線構成及び絶縁線心の配列を工夫し、電気用品取締法に基づく耐震性を備えています。

[ロボトップ DP]（300V）
※下記表示価格は全て１ｍ当たりの単価となります
※仕上外径の（　）は最大仕上外径です。
※---価格については、お問い合わせ下さい。（03-3253-3611　淡路、K7-河合まで）
サイズ (mm2)
構成		 芯数 仕上外径
mm		 税抜価格(\) 在庫
10m~
0.3
（0.08/68）		 2 5.5
（5.8）		 お問い合わせください
 取寄せ
3 5.8
（6.1）		 お問い合わせください
 取寄せ
4 6.2
（6.5）		 お問い合わせください
 取寄せ
5 6.7
（7.0）		 お問い合わせください
 取寄せ
6 7.2
（7.5）		 お問い合わせください
 取寄せ
7 7.7
（8.0）		 お問い合わせください
 取寄せ
8 8.5
（8.8）		 お問い合わせください
 取寄せ
10 9.5
（9.9）		 お問い合わせください
 取寄せ
12 9.4
（9.8）		 お問い合わせください
 取寄せ
0.5
（0.08/110）		 2 5.9
（6.2）		 お問い合わせください
 取寄せ
3 6.2
（6.5）		 お問い合わせください
 取寄せ
4 6.7
（7.0）		 お問い合わせください
 取寄せ
5 7.3
（7.6）		 お問い合わせください
 取寄せ
6 7.6
（8.2）		 お問い合わせください
 取寄せ
7 8.6
（8.9）		 お問い合わせください
 取寄せ
8 9.2
（9.6）		 お問い合わせください
 取寄せ
10 10.6
（11.0）		 お問い合わせください
 取寄せ
12 10.5
（10.9）		 お問い合わせください
 取寄せ
0.75
（0.12/79）		 2 7.2
（7.6）		 お問い合わせください
 取寄せ
3 7.6
（7.9）		 お問い合わせください 取寄せ
4 8.5
（8.9）		 お問い合わせください
 取寄せ
5 8.9
（9.3）		 お問い合わせください
 取寄せ
6 9.7
（10.1）		 お問い合わせください
 取寄せ
8 11.2
（11.9）		 お問い合わせください
 取寄せ
10 13.1
（13.6）		 お問い合わせください
 取寄せ
12 13
（13.5）		 お問い合わせください
 取寄せ

[ロボトップ DP]（600V）
※下記表示価格は全て１ｍ当たりの単価となります
※仕上外径の（　）は最大仕上外径です。
※---価格については、お問い合わせ下さい。（03-3253-3611　淡路、K7-河合まで）
サイズ (mm2)
構成		 芯数 仕上外径
mm		 税抜価格(\) 在庫
10m~
0.75
（79/0.12）		 2 9.4
（9.7）		 お問い合わせください
 取寄せ
3 9.9
（10.3）		 お問い合わせください
 取寄せ
4 10.8
（11.2）		 お問い合わせください
 取寄せ
1.25
（124/0.12）		 2 10.0
（10.4）		 お問い合わせください
 取寄せ
3 10.8
（11.2）		 お問い合わせください
 取寄せ
4 11.6
（12.1）		 お問い合わせください
 取寄せ
2.0
（85/0.18）		 2 11
（11.4）		 お問い合わせください
 取寄せ
3 11.6
（12）		 お問い合わせください
 取寄せ
4 12.7
（13.1）		 お問い合わせください
 取寄せ
3.5
（68/0.26）		 2 12.4
（12.8）		 お問い合わせください
 取寄せ
3 13
（13.5）		 お問い合わせください
 取寄せ
4 14.3
（14.8）		 お問い合わせください
 取寄せ
5.5
（104/0.254）		 2 14.2
（14.7）		 お問い合わせください
 取寄せ
3 15
（15.5）		 お問い合わせください
 取寄せ
4 16.5
（17.1）		 お問い合わせください
 取寄せ


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
　又、※印は受注生産品になりますので、納期、価格、LOT等はお問い合わせ下さい。（03-3253-3611　）
愛三電機株式会社　　電話：03-3253-3611(代)　　FAX：0120-21-3611 [製品情報] [ HOME ]
