■テフロン(フッ素樹脂)電線	ジュンフロン　600V　SA　FEP電線
	ジュンフロンフレキシブルPTFE電線
	機器配線用ジュンフロン電線
■ラッピング用電線	ラッピング用ジュンフロンETFE電線
■同軸ケーブル/アセンブリ	ジュンフロン高周波同軸ケーブル
	ジュンフロン　マイクロウェーブ用同軸ケーブルアセンブリ(JMCA)
	その他　テフロン同軸ケーブル
■電線内蔵ポリウレタンチューブ	ジュンフロン　シールドメカトロ（シールド電線内蔵ポリウレタンチューブ）
■電線内蔵ポリウレタンチューブ	ジュンロン　メカトロ（電線内蔵ポリウレタンチューブ）

ジュンフロン　600V　　ＳＡ　　ＦＥＰ電線
連続使用温度-253～+200℃

※下記表示価格は全て１ｍ当たりの単価となります
※カット販売は、透明のみとなります。

サイズ(sq)	色	導体	シース外径	税抜価格(\)			在庫
サイズ(sq)	色	導体	シース外径	1m～	10m～	100m	在庫
0.3	赤/白/黒	12/0.18	1.22	-	-	@120 (税込@132)	○
0.3	透明	12/0.18	1.22	@200 (税込@220)	@180 (税込@198)	@120 (税込@132)	○
0.5	赤/白/黒	19/0.18	1.4	-	-	@140 (税込@154)	○
0.5	透明	19/0.18	1.4	@230 (税込@253)	@210 (税込@231)	@140 (税込@154)	○
0.75	透明	30/0.18	1.7	@320 (税込@352)	@290 (税込@319)	@200 (税込@220)	○
1.25	透明	50/0.18	2.1	@420 (税込@462)	@380 (税込@418)	@260 (税込@286)	○
2.0	透明	37/0.26	2.4	@560 (税込@616)	@510 (税込@561)	@350 (税込@385)	○

ジュンフロンフレキシブル　PTＦＥ電線
連続使用温度-253～+150℃

品名	AWG	導体	外被厚	仕上外径(ミリ)	定格電圧	色	税抜価格(\)	在庫
							100m
AG51C010	26	3/22/0.05	0.35	1.21	100V	赤・緑・青・灰・白	お問い合わせください	受注生産
AG51C020	25	3/34/0.05		1.34
AG51C030	23	3/51/0.05		1.52
AG51C040	21	3/85/0.05		1.80
AG51C050	19	7/55/0.05		1.98

品名	AWG	導体	外被厚	仕上外径(ミリ)	定格電圧	色	税抜価格(\)	在庫
							100m
AG52C010	26	3/22/0.05	0.35	1.21	250V	白のみ	お問い合わせください	受注生産
AG52C020	25	3/34/0.05		1.34
AG52C030	23	3/51/0.05		1.52
AG52C040	21	3/85/0.05		1.80
AG52C050	19	7/55/0.05		1.98

機器配線用ジュンフロン電線
定格電圧250V 単心

品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	税抜価格(\)	在庫
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	100m	在庫
AT01A010	PTFE	1/0.16	0.12	0.4	SA・NA	黒・茶・赤・橙・黄・緑・青・紫・灰・白	お問い合わせください	受注生産
AT01A020		1/0.20	0.15	0.5
AT01A030		1/0.26	0.15	0.56
AT01A040		1/0.32	0.2	0.72
AT01A050		1/0.40		0.8
AT01A060		1/0.45		0.85
AT01A070		1/0.50		0.9
AT01A080		1/0.60		1.0
AT01A090		1/0.80		1.2
AT01A100		1/1.0		1.4
AT01A110		1/1.2		1.6
AT01A120		1/1.4		1.8
AT01A130		1/1.6		2.0
AT01A140		1/1.8		2.2
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	税抜価格(\)	在庫
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	100m	在庫
AT01B010	PTFE	7/0.08	0.15	0.54	SA・NA	黒・茶・赤・橙・黄・緑・青・紫・灰・白	お問い合わせください	受注生産
AT01B020		7/0.10		0.6
AT01B030		7/0.12		0.66
AT01B040		7/0.16		0.78
AT01B050		7/0.20		0.9
AT01B060		12/0.18		1.02
AT01B070		7/0.26		1.08
AT01B080		19/0.18		1.2
AT01B090		7/0.32		1.26
AT01B100		30/0.18	0.2	1.5
AT01B110		50/0.18	0.2	1.9

品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	税抜価格(\)	在庫
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	100m	在庫
AF04A010	FEP	1/0.16	0.12	0.4	SA・TA	黒・茶・赤・橙・黄・緑・青・紫・灰・白	お問い合わせください	受注生産
AF04A020		1/0.20	0.15	0.5
AF04A030		1/0.26	0.15	0.56
AF04A040		1/0.32	0.2	0.72
AF04A050		1/0.40		0.8
AF04A060		1/0.45		0.85
AF04A070		1/0.50		0.9
AF04A080		1/0.60		1.0
AF04A090		1/0.80		1.2
AF04A100		1/1.0		1.4
AF04A110		1/1.2		1.6
AF04A120		1/1.4		1.8
AF04A130		1/1.6		2.0
AF04A140		1/1.8		2.2
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	税抜価格(\)	在庫
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	100m	在庫
AF04B010	FEP	7/0.08	0.15	0.54	SA・TA	黒・茶・赤・橙・黄・緑・青・紫・灰・白	お問い合わせください	受注生産
AF04B020		7/0.10		0.6
AF04B030		7/0.12		0.66
AF04B040		7/0.16		0.78
AF04B050		7/0.20		0.9
AF04B060		12/0.18		1.02
AF04B070		7/0.26		1.08
AF04B080		19/0.18		1.2
AF04B090		7/0.32		1.26
AF04B100		30/0.18	0.2	1.5
AF04B110		50/0.18	0.2	1.9

品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	税抜価格(\)	在庫
							100m
AE07A010	ETFE	1/0.16	0.12	0.4	TA	黒・茶・赤・橙・黄・緑・青・紫・灰・白	お問い合わせください	受注生産
AE07A020		1/0.20	0.15	0.5
AE07A030		1/0.26		0.56
AE07A040		1/0.32	0.2	0.72
AE07A050		1/0.40		0.8
AE07A060		1/0.45		0.85
AE07A070		1/0.50		0.9
AE07A080		1/0.60		1.0
AE07A090		1/0.80		1.2
AE07A100		1/1.0		1.4
AE07A110		1/1.2		1.6
AE07A120		1/1.4		1.8
AE07A130		1/1.6		2.0
AE07A140		1/1.8		2.2
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	税抜価格(\)	在庫
							500m
AE07B010	ETFE	7/0.08	0.15	0.54	TA	黒・茶・赤・橙・黄・緑・青・紫・灰・白	お問い合わせください	受注生産
AE07B020		7/0.10		0.6
AE07B030		7/0.12		0.66
AE07B040		7/0.16		0.78
AE07B050		7/0.20		0.9
AE07B060		12/0.18		1.02
AE07B070		7/0.26		1.08
AE07B080		19/0.18		1.2
AE07B090		7/0.32		1.26
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	税抜価格(\)	在庫
							100m
AE07B100	ETFE	30/0.18	0.2	1.5	TA	黒・茶・赤・橙・黄・緑・青・紫・灰・白	お問い合わせください	受注生産
AE07B110		50/0.18		1.9

品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	税抜価格(\)	在庫
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	100m	在庫
AA16A010	PFA	1/0.16	0.12	0.4	SA・NA	黒・茶・赤・橙・黄・緑・青・紫・灰・白	お問い合わせください	受注生産
AA16A020		1/0.20	0.15	0.5
AA16A030		1/0.26	0.15	0.56
AA16A040		1/0.32	0.2	0.72
AA16A050		1/0.40		0.8
AA16A060		1/0.45		0.85
AA16A070		1/0.50		0.9
AA16A080		1/0.60		1.0
AA16A090		1/0.80		1.2
AA16A100		1/1.0		1.4
AA16A110		1/1.2		1.6
AA16A120		1/1.4		1.8
AA16A130		1/1.6		2.0
AA16A140		1/1.8		2.2
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	税抜価格(\)	在庫
品名	絶縁体	導体	外被厚	仕上外径(ミリ)	導体メッキ	色	100m	在庫
AA16B010	PFA	7/0.08	0.15	0.54	SA・NA	黒・茶・赤・橙・黄・緑・青・紫・灰・白	お問い合わせください	受注生産
AA16B020		7/0.10		0.6
AA16B030		7/0.12		0.66
AA16B040		7/0.16		0.78
AA16B050		7/0.20		0.9
AA16B060		12/0.18		1.02
AA16B070		7/0.26		1.08
AA16B080		19/0.18		1.2
AA16B090		7/0.32		1.26
AA16B100		30/0.18	0.2	1.5
AA16B110		50/0.18	0.2	1.9

ラッピング用ジュンフロンETFE電線

※下記表示価格は全て１ｍ当たりの単価となります
※"BE03A"タイプの電線は、CSMW用ラッピングツール（ビット、スリーブ）には使用できません。

品名

AWG

導体

外被厚

仕上外径(ミリ)

税抜価格(\)

在庫

500m

BE03A010

1/0.20

0.15

0.50

@12
(税込@13.²⁰)

受注生産

BE03A020

1/0.26

0.56

@11
(税込@12.¹⁰

○

BE03A030

1/0.32

0.62

@12
(税込@13.²⁰)

○

BE03A040

1/0.40

0.70

@14
(税込@15.⁴⁰)

○

黒、赤、黄、緑、青、白のみ

BE03A050

1/0.51

0.81

@16
(税込@17.⁶⁰)

○

黒、赤、黄、緑、青、白のみ

品名

AWG

導体

外被厚

仕上外経(ミリ)

税抜価格(\)

在庫

500m

BE63A020

1/0.26

0.15

0.56

お問い合わせください

受注生産

BE63A030

1/0.32

0.62

BE63A040

1/0.40

0.70

BE63A050

1/0.51

0.81

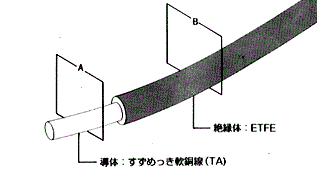

導体：JIS C3102（電気用軟銅線）に適合する軟銅線にすずめっきを施した導体とします。無酸素銅線、高抗張力銅合金線などのめっき線も導体とすることができます。
絶縁体：ETFEを導体上に均一の厚さに被覆して絶縁体とします。
色別：色別は絶縁体によって行い、黒、茶、赤、橙、黄、緑、青、紫、灰および白の10色です。定格電圧：250V　定格温度：絶縁体=150℃ 最低受注数量：500m
伝送制御装置、数値制御装置、コンピュータ周辺装置、電子、交換機などのラッピング配線。
すずめっきオーバーコート撚線(TC)は製造中止です。

ジュンフロン高周波同軸ケーブル

※下記表示価格は全て１ｍ当たりの単価となります

品名

特性インピーダンス(Ω)

仕上がり外径（ミリ）

コネクタタイプ

税抜価格(\)

在庫

10m

100m

DFS020

50+-5

1.28

SMB

@500
(税込@550)

○

DFS030

50+-2

2.51

SMA,TNC

@520
(税込@572)

〇

DFS050

75+-2

2.31

BNC

@1110
(税込@1,221)

@1010
(税込@1,111)

@670
(税込@737)

○

■特長
伝送特性、耐熱耐寒性、難燃性、耐薬品性、耐候性が良好で、細い仕上がり外径の同軸ケーブルです。
■用途
高周波機器、小型機器の配線

ジュンフロン　マイクロウェーブ用同軸ケーブルアセンブリ(JMCA)

■ご注文方法

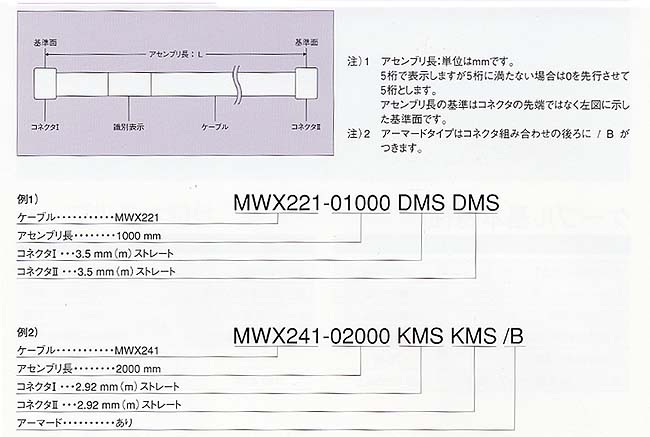

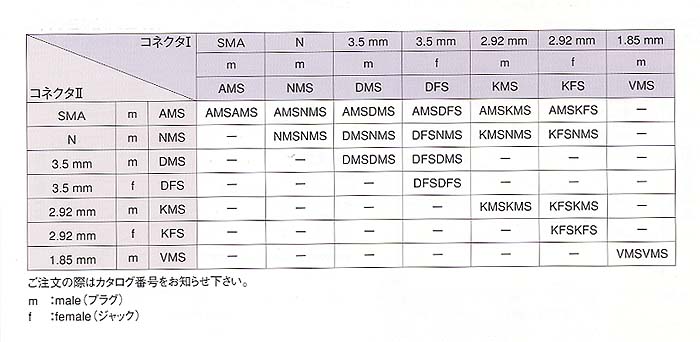

■コネクタ組み合わせ記号表

[MWX121]

マイクロ波測定環境における幅広い使用温度範囲、コネクタ部の耐久性とケーブル部の曲げ耐久性に優れています。

■電気特性

最大使用周波数	26.5GHz
特性インピーダンス	50±1Ω
静電容量（標準）	88pF/m
伝播遅延時間(標準)	4.28ns/m
波長短縮率(標準)	78%
高次モード周波数（ケーブル標準）	27.0GHz

■機械特性

ケーブル外径	6.6mm
最小曲げ半径(内側)	30mm
ケーブル質量(標準)	80g/m
連続使用温度範囲	-65～+125℃

[MWX221]

マイクロ波測定環境を考慮して開発された、曲げに対する位相安定性に優れたケーブルアセンブリです。
フレキシブル性があり、反発力が小さいため被測定物に負担をかける心配がありません。

■電気特性

最大使用周波数	26.5GHz
特性インピーダンス	50±1Ω
静電容量（標準）	88pF/m
伝播遅延時間(標準)	4.4ns/m
波長短縮率(標準)	76%
高次モード周波数（ケーブル標準）	27.5GHz

■機械特性

	標準タイプ	アーマードタイプ
ケーブル外径	6.0mm	12.5mm
最小曲げ半径(内側)	20mm	20mm
ケーブル質量(標準)	64g/m	212g/m
連続使用温度範囲	-30～+85℃	-30～+85℃

[MWX241]

マイクロ波・ミリ波測定環境を考慮して開発された、曲げに対する位相安定性に優れたケーブルアセンブリです。
フレキシブル性があり、反発力が小さいため被測定物に負担をかける心配がありません。
アーマードタイプで機械的強度にも優れています。

■電気特性

最大使用周波数	40.0GHz
特性インピーダンス	50±1Ω
静電容量（標準）	88pF/m
伝播遅延時間(標準)	4.35ns/m
波長短縮率(標準)	77%
高次モード周波数（ケーブル標準）	40.5GHz

■機械特性

	標準タイプ (アーマードタイプ)	アーマード無しタイプ仕様書対応
ケーブル外径	9.5mm	4.1mm
最小曲げ半径(内側)	20mm	20mm
ケーブル質量(標準)	137g/m	35g/m
連続使用温度範囲	-30～+85℃	-30～+85℃

[MWX261]

■電気特性

最大使用周波数	65.0GHz
特性インピーダンス	50±1Ω
静電容量（標準）	90pF/m
伝播遅延時間(標準)	4.38ns/m
波長短縮率(標準)	76%
高次モード周波数（ケーブル標準）	65GHz以上

■機械特性

ケーブル外径	7.7mm
最小曲げ半径(内側)	20mm
ケーブル質量(標準)	75g/m
連続使用温度範囲	-30～+85℃

[MWX001]

品名

コネクタ

コード長

税抜価格(\)

在庫

MWX001-00200WFSWMS

1.0mm(f)ストレート-1.0mm(m)ストレート

20cm

お問合せ下さい

受注生産

110GHz対応

フレキシブル＆ハンドフォーマブル

110GHz帯に対応した曲げに対する位相安定性に優れた低挿入損失ケーブルアセンブリです。
柔軟性と形状維持性を両立させ、高品位な信号伝送を実現します。
1.0mm(m)及び(f)コネクタを標準アセンブリします。
機械的なダメージを軽減する保護管付のアーマードタイプを標準とします。

■電気特性

最大使用周波数	110.0GHz
特性インピーダンス(標準)	50Ω
静電容量（標準）	88pF/m
伝播遅延時間(標準)	4.2nsec/m
波長短縮率(標準)	79%
標準挿入損失(110.0GHz)	14.1dB/m
VSWR(片側/両端)	1.197/1.43

■機械特性

ケーブル外径	4.0mm
最小曲げ半径(内側)	15mm
ケーブル質量(標準)	50g/m
連続使用温度範囲	-30～+85℃
アセンブリ長	100～200mm
アーマード最大側圧	157N/cm

※詳しくはこちらのPDFをご覧下さい。

その他　テフロン同軸ケーブル

・MIL規格高周波同軸ケーブル
・ミリ波用誘電体線路アセンブリ（ギガフレックス）
・高速信号伝送用同軸ケーブル
・低雑音同軸ケーブル
・超極細同軸ケーブル
・超極細同軸多芯ケーブル
・同軸多芯ケーブル
・同軸製織ケーブル
・同軸カールケーブル
・ラッピング用同軸ケーブル

等の取扱を致しておりますので、是非、ご用命賜わりますようご案内申し上げます。

ジュンフロン　シールドメカトロ
（シールド電線内蔵ポリウレタンチューブ）

[ジュンロンSUT　(シールドメカトロコイルチューブ)]

チューブ寸法
外径（mm）×内径（mm）	4×2.5	6×4
最大使用長（mm）	600,1000	800,1300
コイル芯数（含シールド電線）	2～8	2～8
シールド線数	1～7	1～7
適用シールド線呼称	22S,32S	28S,36S
色	黒	黒

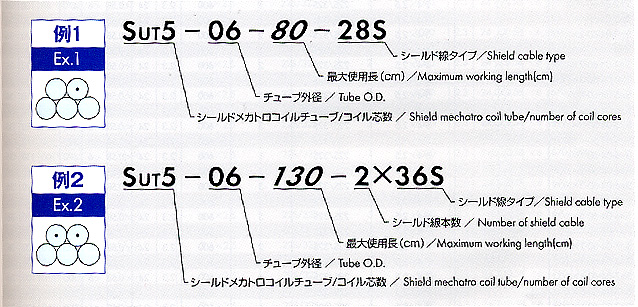

■部品番号の読み方

[ジュンロンSMF　(シールドメカトロフラットチューブ)]

チューブ寸法
外径（mm）×内径（mm）	4×2.5		6×4
フラットチューブ芯数（含シールド電線）	2～8	2～8	2～8	2～8
シールド線数	1～7	1～7	1～7	1～7
適用シールド線呼称	22S	32S	28S	36S
条長	3・5	3・5	3・5	3・5

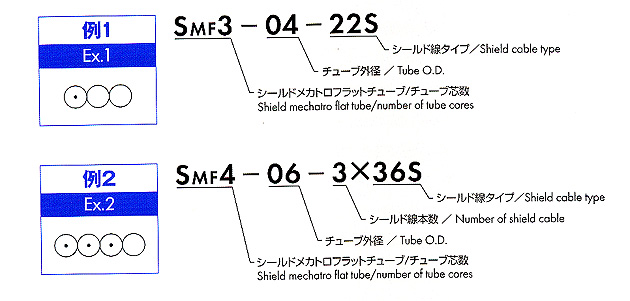

■部品番号の読み方

■特長

空気圧用ポリウレタンチューブとノイズをカットするシールド電線が一体化
空気と電気信号の回路が同一ラインで使用でき、更にコイル、フラット化され柔軟性、伸縮性に富んでいます
内蔵シールド電線は、コンピュータ用特殊電線で培われた技術により生み出された耐屈曲性に優れたジュンフロンシールド電線を使用しています

■用途

産業用ロボットの空気圧・電気信号用チューブ
可動部の空気圧・信号用チューブ

■種類・仕様

種類	形状	使用流体	最高温度範囲	最高使用圧力
ジュンロンSUT (シールドメカトロコイルチューブ)	多芯コイル	空気	-20℃～＋60℃	＜0.58MPa ＜6kgf/cm²
ジュンロンSMF (シールドメカトロフラットチューブ)	多芯フラット	空気	-20℃～＋60℃	＜0.58MPa ＜6kgf/cm²

■シールド線構成（定格150V）

タイプ	芯線断面積（mm²×本数）	シールド方法	シールド線仕上り外径（m/m）	内蔵電線色
22S	0.2×2	一括シールド	4	赤、白
32S	0.3×2		4	赤、白
28S	0.2×8		6	赤、白、黄、青、灰、黒、緑、橙
36S	0.3×6		6	赤、白、黄、青、灰、黒

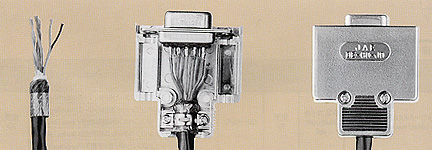

■シールド端末処理とコネクターへの接続方法例

ジュンロン　メカトロ
（電線内蔵ポリウレタンチューブ）

[ジュンロンMUT　(メカトロコイルチューブ)]

メーカー標準在庫品		チューブ寸法外径（mm）×内径（mm）
		6×4
最大使用長（mm）		800,1300
コイル芯数	電線入りチューブ（本）	3	1	4	1	5	1	5	2
	空気圧用チューブ（本）		2		3		4		3
電線数×適用電線導体断面積（mm²）		5×0.2、5×0.3		5×0.2、5×0.3		5×0.2、5×0.3		(5×0.2)×2※ (5×0.3)×2
電線色		赤、白、黄、青、灰

※（　）内が１本のチューブに挿入されています

受注生産品	チューブ寸法外径（mm）×内径（mm）
受注生産品	4×2.5					6×4
最大使用長（mm）	600、1000					800、1300
コイル芯数	2～8					2～8
電線入りチューブ本数	1～7					1～7
適用電線導体断面積（mm²）	0.1	0.2	0.3	0.5	0.75	0.1	0.2	0.3	0.5	0.75
チューブ1本当りの挿入本数	4	3	2	1	1	10	7	6	4	3

■電線色

	赤	白	黄	青	灰	黒	緑	橙	茶	紫
0.1mm²	○	○	○	○	○	○	○	○	○	○
0.2mm²	○	○	○	○	○	○	○	-	-	-
0.3mm²	○	○	○	○	○	○	-	-	-	-
0.5mm²	○	○	○	○	-	-	-	-	-	-
0.75mm²	○	○	○	-	-	-	-	-	-	-

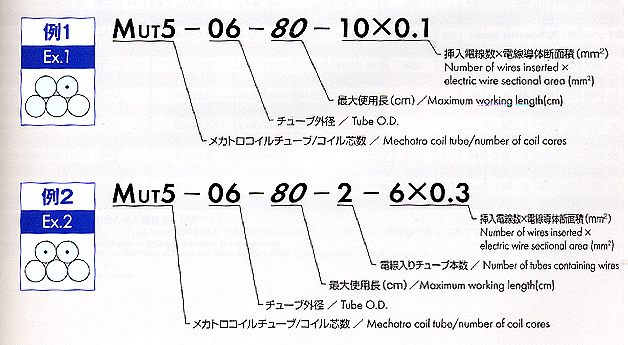

■部品番号の読み方

[ジュンロンMF　(メカトロフラットチューブ)]

	チューブ寸法外径（mm）×内径（mm）
	4×2.5					6×4
フラットチューブ芯数	2～12					2～12
電線入りチューブ本数	1～11					1～11
適用電線導体断面積（mm²）	0.1	0.2	0.3	0.5	0.75	0.1	0.2	0.3	0.5	0.75
チューブ1本当りの挿入本数	4	3	2	1	1	10	7	6	4	3
最大長さ	10					10

■電線色

	赤	白	黄	青	灰	黒	緑	橙	茶	紫
0.1mm²	○	○	○	○	○	○	○	○	○	○
0.2mm²	○	○	○	○	○	○	○	-	-	-
0.3mm²	○	○	○	○	○	○	-	-	-	-
0.5mm²	○	○	○	○	-	-	-	-	-	-
0.75mm²	○	○	○	-	-	-	-	-	-	-

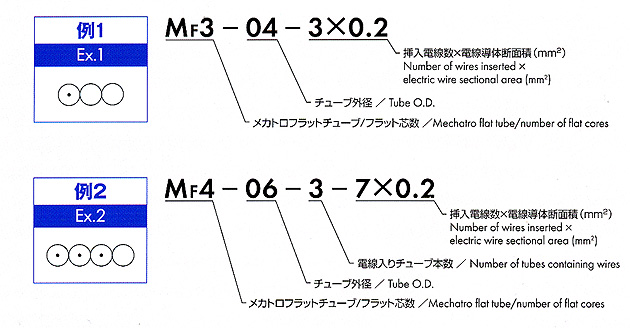

■部品番号の読み方

■特長

空気圧用ポリウレタンチューブと電気信号電線が一体化
空気と電気信号の回路が同一ラインで使用でき、更にコイル、フラット化され柔軟性、伸縮性に富んでいます
内蔵電線は、特殊電線で培われた技術により生み出された耐屈曲性電線を使用しています

■用途

産業用ロボットの空気圧・電気信号用チューブ
可動部の空気圧・信号用チューブ

■種類・仕様

種類	形状	使用流体	最高温度範囲	最高使用圧力
ジュンロンMUT (メカトロコイルチューブ)	多芯コイル	空気	-20℃～＋60℃	＜0.58MPa ＜6kgf/cm²
ジュンロンMF (メカトロフラットチューブ)	多芯フラット	空気	-20℃～＋60℃	＜0.58MPa ＜6kgf/cm²

◎10巻以上の場合は別途お見積り致しますのでお問い合わせ下さい。
◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎特注品も製作致しておりますので是非御用命下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
　又、受注生産品の納期、価格、LOT等はお問い合わせ下さい。（03-3253-3611　）
