シールド対称形モータ動力ケーブル　SYMケーブル・シリーズ　＜沖電線＞
関連商品 ロボットケーブル
■概要
独自のケーブル構造により(特許申請済み)、インバータのスイッチングに起因する伝導ノイズの影響を大幅に低減させることが可能なモーター駆動ケーブルです。

■特長
  • ノンシールドでありながらシールド付ケーブルと同等の耐ノイズ性(ノイズ低減効果)を発揮します。
  • シールド付ケーブル(VCT-SB)より約15%の細径化と約20%の軽量化を実現しました。一般的なキャブタイヤケーブル(VCT)に比べ、柔軟で施設時の取り回しが良好です。
  • ドレイン線をアースへ一括接続するだけで耐ノイズ性を発揮します。面倒なシールド処理が不要なため、端末加工が簡単です。
  • 高い屈曲信頼性を求められるFAでのニーズにお応えし、可動用ケーブルをラインナップしております。ケーブル構造の特長を活かし、優れた耐屈曲性を発揮します。
  • 環境対応製品です。RoHS指令に適合しています。

■用途
  • インバータによって制御されるモータの駆動用ケーブルとして最適です。
  • モータ駆動用途以外にも、インバータで制御される各種機器のノイズ対策にもお使いいただけます。
    （CNC(数値制御装置)へお使いの場合は、ファナック株式会社製CNC装置の専用ケーブルとなります。）
  • モータ駆動装置(インバータ制御)、エレベータ、ポンプ、空調機、工作機械、ロボット、搬入装置など電源装置にお使いいただけます。

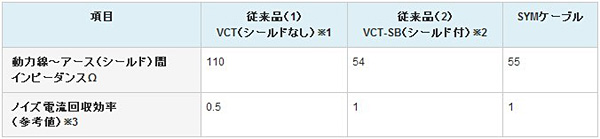

■性能
動力線～アース(シールド)間のインピーダンスを小さくすることで、ノイズ電流がアースへ流れやすくなり、耐ノイズ性が向上します(=ノイズ電流回収効果)

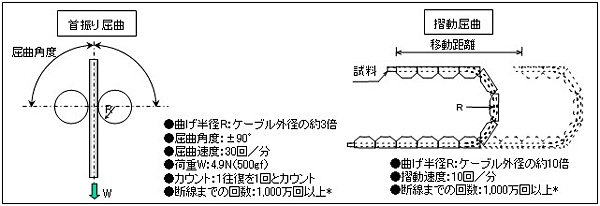

■耐屈曲性(可動用ケーブル)

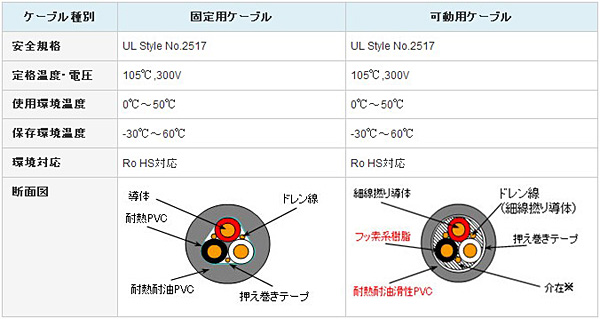

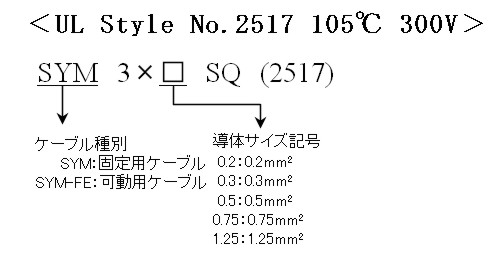

シールド対称形モータ動力ケーブル　SYMケーブル・シリーズ
UL Style No.2517 105℃ 300V

ケーブル種別 品名記号 心線 ドレン線 完成品 税抜価格(\) 在庫
導体サイズ
(m㎡)		 絶縁外径
(mm)		 サイズ
(m㎡)		 外径
(mm)		 概算質量
(kg/km)		 1巻
固定用 SYM 3×0.2SQ(2517) 0.2 1.1 0.09 4.8 30 お問い合わせください お問い合わせください
SYM 3×0.3SQ(2517) 0.3 1.3 0.14 5.1 35 お問い合わせください お問い合わせください
SYM 3×0.5SQ(2517) 0.5 1.6 0.18 5.8 50 お問い合わせください お問い合わせください
SYM 3×0.75SQ(2517) 0.75 1.9 0.25 6.5 60 お問い合わせください お問い合わせください
SYM 3×1.25SQ(2517) 1.25 2.3 0.43 7.4 90 お問い合わせください お問い合わせください
可動用 SYM-FE 3×0.2SQ(2517) 0.2 1.0 0.08 4.5 30 お問い合わせください お問い合わせください
SYM-FE 3×0.3SQ(2517) 0.3 1.3 0.1 5.1 35 お問い合わせください お問い合わせください
SYM-FE 3×0.5SQ(2517) 0.5 1.6 0.2 5.8 50 お問い合わせください お問い合わせください
SYM-FE 3×0.75SQ(2517) 0.75 1.7 0.27 6.0 60 お問い合わせください お問い合わせください
SYM-FE 3×1.25SQ(2517) 1.25 2.1 0.42 6.9 90 お問い合わせください お問い合わせください


※サイズにより介在がない場合があります

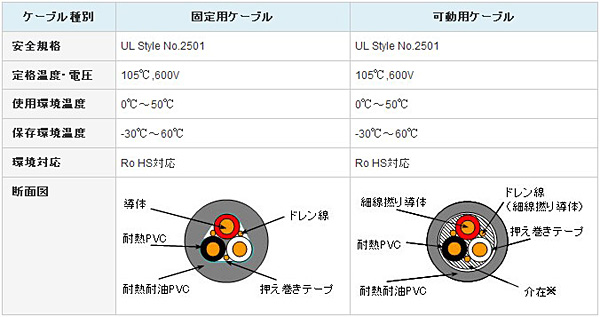

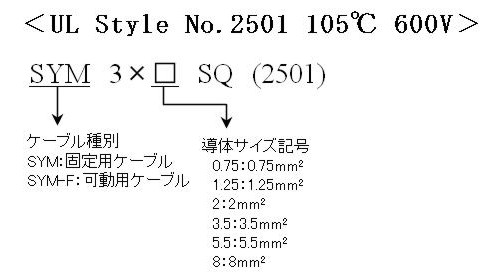

シールド対称形モータ動力ケーブル　SYMケーブル・シリーズ
UL Style No.2501 105℃ 600V

ケーブル種別 品名記号 心線 ドレン線 完成品 税抜価格(\) 在庫
導体サイズ
(m㎡)		 絶縁外径
(mm)		 サイズ
(m㎡)		 外径
(mm)		 概算質量
(kg/km)		 1巻
固定用 SYM 3×0.75SQ(2501) 0.75 2.8 0.25 10 120 お問い合わせください お問い合わせください
SYM 3×1.25SQ(2501) 1.25 3.1 0.43 11 150 お問い合わせください お問い合わせください
SYM 3×2SQ(2501) 2 3.4 0.76 11.5 180 お問い合わせください お問い合わせください
SYM 3×3.5SQ(2501) 3.5 4.2 1.27 13 280 お問い合わせください お問い合わせください
SYM 3×5.5SQ(2501) 5.5 5.1 2 15.5 390 お問い合わせください お問い合わせください
SYM 3×8SQ(2501) 8 6.1 2.7 17.5 530 お問い合わせください お問い合わせください
可動用 SYM-F 3×0.75SQ(2501) 0.75 2.9 0.27 10 125 お問い合わせください お問い合わせください
SYM-F 3×1.25SQ(2501) 1.25 3.2 0.42 11 160 お問い合わせください お問い合わせください
SYM-F 3×2SQ(2501) 2 3.6 0.67 11.5 200 お問い合わせください お問い合わせください
SYM-F 3×3.5SQ(2501) 3.5 4.3 1.2 13 280 お問い合わせください お問い合わせください
SYM-F 3×5.5SQ(2501) 5.5 5.4 1.9 15.5 400 お問い合わせください お問い合わせください
SYM-F 3×8SQ(2501) 8 6.3 2.7 17.5 560 お問い合わせください お問い合わせください


※サイズにより介在がない場合もあります


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
