■圧着端子/コネクター＜ニチフ＞
裸圧着端子　(丸型)	裸圧着端子　(Y型)	裸圧着端子　(FT型)旗形
裸圧着スリーブ　(B型・突き合せ用)	裸圧着スリーブ　(P型・重ね合せ用)	裸棒端子　(TC型)
絶縁被覆付圧着端子　(丸型)	絶縁被覆付圧着端子　(Y型)	絶縁被覆付圧着スリーブ　(B型・突き合せ用)
絶縁被覆付棒端子　(TC型)	絶縁被覆付閉端接続子　(CE型)	耐熱型閉端接続子　(CE・HP型)
耐熱型閉端接続子　専用圧着工具	差込み型接続端子　(ファストン端子・110/187/250シリーズ)	差込み型ピン端子　(PC型)
差込形電線コネクタクイックロック	PT コネクタ	裸圧着端子用絶縁キャップ
ジョイントカバー　(ベルカバー)	キャップ付棒端子	防水型ピン端子
防水型スリーブ　(突き合わせ用)	防水型ピン端子　スリーブ専用圧着工具	圧接形中継コネクタ
■リングスリーブ
リングスリーブ

関連商品

　圧着ペンチ

裸圧着端子（丸型）

品番	税抜価格(\)			在庫
品番	袋 (10個入)	小箱 (100個入)	10箱 (1,000個)	在庫
R1.25-3	-	540 (税込594)	@500 (税込@550)	○
R1.25-3S	-	540 (税込594)	@500 (税込@550)	○
R1.25-3.5	-	540 (税込594)	@500 (税込@550)	○
R1.25-3.5S	-	540 (税込594)	@500 (税込@550)	○
R1.25-4	-	540 (税込594)	@500 (税込@550)	○
R1.25-5	-	540 (税込594)	@500 (税込@550)	○
R1.25-6	-	950 (税込1,045)	@880 (税込@968)	○
R2-3	-	540 (税込594)	@500 (税込@550)	○
R2-3S	-	540 (税込594)	@500 (税込@550)	○
R2-3.5	-	540 (税込594)	@500 (税込@550)	○
R2-4	-	540 (税込594)	@500 (税込@550)	○
R2-4S	-	540 (税込594)	@500 (税込@550)	○
R2-5	-	540 (税込594)	@500 (税込@550)	○
R2-6	-	950 (税込1,045)	@880 (税込@968)	○
R3.5-4	-	1,050 (税込1,155)	@980 (税込@1,078)	○
R3.5-5S	-	1,050 (税込1,155)	@980 (税込@1,078)	○
R3.5-6	-	1,050 (税込1,155)	@980 (税込@1,078)	○
R5.5-4S	-	1,050 (税込1,155)	@980 (税込@1,078)	○
R5.5-5S	-	1,050 (税込1,155)	@980 (税込@1,078)	○
R5.5-6	-	1,400 (税込1,540)	@1,300 (税込@1,430)	○
R5.5-8	-	1,630 (税込1,793)	@1,510 (税込@1,661)	○
R8-4	210 (税込231)	1,890 (税込2,079)	@1,760 (税込@1,936)	○
R8-5	210 (税込231)	1,890 (税込2,079)	@1,760 (税込@1,936)	○
R8-6	210 (税込231)	1,890 (税込2,079)	@1,760 (税込@1,936)	○
R8-8	260 (税込286)	2,300 (税込2,530)	@2,150 (税込@2,365)	○
R8-10	260 (税込286)	2,300 (税込2,530)	@2,150 (税込@2,365)	○
R14-5	420 (税込462)	3,850 (税込4,235)	@3,550 (税込@3,905)	○
R14-6	420 (税込462)	3,850 (税込4,235)	@3,550 (税込@3,905)	○
R14-8	430 (税込473)	3,910 (税込4,301)	@3,630 (税込@3,993)	○
R14-10	440 (税込484)	3,990 (税込4,389)	@3,720 (税込@4,092)	○
R22-5	680 (税込748)	6,260 (税込6,886)	@5,820 (税込@6,402)	○
R22-6	680 (税込748)	6,260 (税込6,886)	@5,820 (税込@6,402)	○
R22-8	680 (税込748)	6,260 (税込6,886)	@5,820 (税込@6,402)	○
R22-8S	680 (税込748)	6,260 (税込6,886)	@5,820 (税込@6,402)	○
R22-10	750 (税込825)	6,980 (税込7,678)	@6,480 (税込@7,128)	○
R38-6S	930 (税込1,023)	8,670 (税込9,537)	@8,050 (税込@8,855)	○
R38-8S	930 (税込1,023)	8,670 (税込9,537)	@8,050 (税込@8,855)	○
R38-10S	930 (税込1,023)	8,670 (税込9,537)	@8,050 (税込@8,855)	○

裸圧着端子（Y型）

品番	税抜価格(\)		在庫
品番	小箱 (100個入)	10箱 (1,000個)	在庫
1.25Y-3	580 (税込638)	@540 (税込@594)	○
1.25Y-3S	580 (税込638)	@540 (税込@594)	○
1.25Y-3.5K	580 (税込638)	@540 (税込@594)	○
1.25Y-3.5	580 (税込638)	@540 (税込@594)	○
1.25Y-4N	580 (税込638)	@540 (税込@594)	○
1.25Y-4S	580 (税込638)	@540 (税込@594)	○
2Y-3	660 (税込726)	@620 (税込@682)	○
2Y-3.5	660 (税込726)	@620 (税込@682)	○
2Y-3.5S	660 (税込726)	@620 (税込@682)	○
2Y-4N	660 (税込726)	@620 (税込@682)	○

裸圧着端子(FT型)旗形

品番	税抜価格(\)		在庫
	小箱 (100個入)	10箱 (1,000個)
FT1-3	700 (税込770)	@650 (税込@715)	○

■複形端子用圧着工具
品番	税抜価格(\)	在庫
NH-20	6,400 (7,040)	○

裸圧着スリーブ（B型・突き合せ用）

品番	税抜価格(\)		在庫
品番	小箱 (100個入)	10箱 (1,000個)	在庫
B-1.25	770 (税込847)	@720 (税込@792)	○
B-2	1,030 (税込1,133)	@950 (税込@1,045)	○
B-5.5	1,460 (税込1,606)	@1,360 (税込@1,496)	○

裸圧着スリーブ（P型・重ね合せ用）

品番	税抜価格(\)		在庫
品番	小箱 (100個入)	10箱 (1,000個)	在庫
P-1.25	470 (税込517)	@430 (税込@473)	○
P-2	580 (税込638)	@540 (税込@594)	○
P-5.5	900 (税込990)	@840 (税込@924)	○

裸棒端子(TC型)

品番	税抜価格(\)		在庫
品番	小箱 (100個入)	10箱 (1,000個)	在庫
TC1.25-11	750 (税込825)	@680 (税込@748)	○
TC1.25-16	1,030 (税込1,133)	@950 (税込@1,045)	○
TC2-11	840 (税込924)	@780 (税込@858)	○
TC2-16	1,200 (税込1,320)	@1,120 (税込@1,232)	○
TC3.5-11S	1,500 (税込1,650)	@1,400 (税込@1,540)	○

絶縁被覆付圧着端子（丸型）

品番	被覆色	税抜価格(\)		在庫
品番	被覆色	小箱 (100個入)	10箱 (1,000個)	在庫
TMEX 1.25-3	赤	900 (税込990)	@840 (税込@924)	○
TMEX 1.25-3.5S		900 (税込990)	@840 (税込@924)	○
TMEX 1.25-3.5		900 (税込990)	@840 (税込@924)	○
TMEX 1.25-4		900 (税込990)	@840 (税込@924)	○
TMEX 1.25-4M		900 (税込990)	@840 (税込@924)	○
TMEV 2-3	青	700 (税込770)	-	○
TMEX 2-3		900 (税込990)	@840 (税込@924)	○
TMEV 2-3.5		700 (税込770)	-	○
TMEX 2-4S		900 (税込990)	@840 (税込@924)	○

絶縁被覆付圧着端子（Y型）

品番	被覆色	税抜価格(\)		在庫
品番	被覆色	小箱 (100個入)	10箱 (1,000個)	在庫
TMEX 1.25Y-3	赤	930 (税込1,023)	@860 (税込@946)	○
TMEX 1.25Y-3.5		930 (税込1,023)	@860 (税込@946)	○
TMEX 1.25Y-4N		930 (税込1,023)	@860 (税込@946)	○
TMEV 2Y-3	青	800 (税込880)	-	○
TMEV 2Y-3.5S		800 (税込880)	-	○
TMEX 2Y-4N		800 (税込880)	-	○

絶縁被覆付圧着スリーブ（B型・突き合せ用）

品番	被覆色	税抜価格(\)		在庫
		小箱 (100個入)	10箱 (1,000個)
TMX BP-1.25	透明	1,360 (税込1,496)	@1,260 (税込@1,386)	○
TMX BP-2		1,560 (税込1,716)	@1,450 (税込@1,595)	○

絶縁被覆付棒端子（TC型）

品番	被覆色	税抜価格(\)		在庫
品番	被覆色	小箱 (100個入)	10箱 (1,000個)	在庫
TMEX TC-1.25-11	赤	1,120 (税込1,232)	@1,040 (税込@1,144)	○
TMEX TC-1.25-16	赤	1,400 (税込1,540)	@1,300 (税込@1,430)	○
TMEV TC-2-11	青	1,200 (税込1,320)	@1,120 (税込@1,232)	○
TMEX TC-2-16	青	1,750 (税込1,925)	@1,630 (税込@1,793)	○
TGV TC-1.25-11T	赤透明	1,800 (税込1,980)	@1,650 (税込@1,815)	○

絶縁被覆付閉端接続子（CE型）

品番	税抜価格(\)		在庫
品番	小箱 (100個入)	大箱 (1,000個)	在庫
CE-1	770 (税込847)	@720 (税込@792)	○
CE-2	880 (税込968)	@820 (税込@902)	○
EC-2-2	630 (税込693)	@580 (税込@638)	在庫限り
EC-2-3	740 (税込814)	@690 (税込@759)	○
EC-3-1	1,330 (税込1,463)	(500個/箱) @1,240 (税込1,364)	○
CE-5	1,330 (税込1,463)	(500個/箱) @1,240 (税込1,364)	○
CE-8	1,680 (税込1,848)	(500個/箱) @1,560 (税込1,716)	○

耐熱型閉端接続子（CE ・HP型）

品番	税抜価格(\)		在庫
品番	小箱 (100個入)	10箱 (1,000個)	在庫
SQ CE-2HP	3,170 (税込3,487)	@2,950 (税込@3,245)	○
SQ CE-5HP	4,150 (税込4,565)	@3,860 (税込@4,246)	○

耐熱型閉端接続子専用圧着工具

品番	適用サイズ	税抜価格(\)	在庫
NH-40	SQCE-2HP、5HP	9,300 (税込10,230)	○

差込み型接続端子(ファストン端子)

【110シリーズ】

品番

タブ幅

タブ厚

適合電線

税抜価格(\)

在庫

1袋
(100個入)

10袋
(1,000個)

TMDEN 280509-FA(メス)

2.8mm

0.5mm

1.25mm²

2,000
(税込2,200)

@1,860
(税込@2,046)

○

TMDEN 280809-FA(メス)

0.8mm

2,000
(税込2,200)

@1,860
(税込@2,046)

○

【187シリーズ】

品番

タブ幅

タブ厚

適合電線

税抜価格(\)

在庫

1袋
(100個入)

10袋
(1,000個)

TMEDN 480509-FA(メス)

4.75mm

0.5mm

1.25mm²

1,750
(税込1,925)

@1,620
(税込@1,782)

○

TMEDN 480809-FA(メス)

0.8mm

1,750
(税込1,925)

@1,620
(税込@1,782)

○

TMEDN 480520-FA(メス)

0.5mm

2.0mm²

1,930
(税込2,123)

@1,790
(税込@1,969)

○

TMEDN 480820-FA(メス)

0.8mm

1,930
(税込2,123)

@1,790
(税込@1,969)

○

【250シリーズ】

品番

タブ幅

タブ厚

適合電線

税抜価格(\)

在庫

1袋
(100個入)

10袋
(1,000個)

TMEDN-630809MA（オス）

6.3mm

0.8m

1.25mm²

1,320
(税込1,452)

@1,220
(税込@1,342)

○

TMEDN-630809FA（メス）

1,500
(税込1,650)

@1,390
(税込@1,529)

○

TMEDN-630820MA（オス）

2.0mm²

1,380
(税込1,518)

@1,270
(税込@1,397)

○

TMEDN-630820FA（メス）

1,640
(税込1,804)

@1,520
(税込@1,672)

○

■差込み型接続端子（ファストン端子）適合タブ寸法

シリーズ	タブ幅	タブ厚
110シリーズ	2.8mm	0.5又は0.8mm
187シリーズ	4.75mm	0.5又は0.8mm
250シリーズ	6.3mm	0.8mm

差込み型ピン端子（PC型）

品番	税抜価格(\)		在庫
品番	1袋 (100個入)	10箱 (1,000個)	在庫
PC-2005M（オス）	1,470 (税込1,617)	@1,350 (税込@1,485)	○
PC-2005F（メス）	1,470 (税込1,617)	@1,350 (税込@1,485)	○
PC-4009M（オス）	1,720 (税込1,892)	@1,600 (税込@1,760)	○
PC-4009F（メス）	1,720 (税込1,892)	@1,600 (税込@1,760)	○
PC-4020M（オス）	1,720 (税込1,892)	@1,600 (税込@1,760)	○
PC-4020F（メス）	1,720 (税込1,892)	@1,600 (税込@1,760)	○

差込形電線コネクタ　クイックロック

品番

極数

寸法

色

仕様

税抜価格(\)

在庫

タテ

ヨコ

高さ

1袋
(10個)

1箱
(50個)

QLX-2

20.3

11.5

8.9

赤

定格：20A 300V
適合電線：銅/単線　φ1.6mm,φ2.0mm

210
(税込231)

920
(税込1,012)

○

QLX-3

15.2

青

250
(税込275)

1,070
(税込1,177)

○

QLX-4

18.9

黄

320
(税込352)

1,390
(税込1,529)

○

QLX-5

22.6

橙

390
(税込429)

1,690
(税込1,859)

○

QLX-6

紫

1箱(5個入り)
270
(税込297)

1箱(20個入り)
950
(税込1,045)

○

QLX-8

33.7

緑

1箱(5個入り)
360
(税込396)

1箱(20個入り)
1,280
(税込1,408)

○

■特長

信頼性の高い2点接触スプリング構造です。
電線被覆をむき、差込だけで接続が可能です。
透明カバーで結線が黙視で確認出来ます。
電線をスムーズに挿入するために波形導電板を採用。

防災用　耐熱型　差込コネクタ

品番

極数

寸法

定格

色

適合電線

包装個数

税抜価格(\)

在庫

タテ

ヨコ

高さ

1箱

10箱

QLX SQ-2

8.2

5.8

5A
100V

ベージュ

銅/単線
φ0.9～φ1.2mm

1箱 50個

1,680
(税込1,848)

@1,560
(税込@1,716)

○

QLX SQ-4

15.4

1箱 30個

1,380
(税込1,518)

@1,260
(税込@1,386)

○

■特長

従来工法の面倒なテーピング作業や、圧着工具不要。
電線被覆を剥ぎコネクタに挿入するだけ。
消防庁告示第11号に定める15分後に380℃に達する耐熱試験に合格。
ポリカーボネイト材質の一般電線用もラインナップ。
定評の「2点接触」スプリング構造を採用。

PT コネクタ

品番

接続

色

適用電線サイズ

電流

電圧

税抜価格(\)

在庫

単線

ヨリ線

AWG

1箱
(100コ)

10箱
(1,000コ)

PTV-09

分岐

赤

0.65～1.0

0.3～0.8

22-18

17A

600V

1,690
(税込1,859)

@1,570
(税込1,727)

在庫限り

PTW-09

ダブルライン

赤

0.65～1.0

0.3～0.8

22-18

17A

在庫限り

PTR-09

閉端

赤

0.65～1.0

0.3～0.8

22-18

17A

在庫限り

PTR-20

青

1.0～1.6

0.85～2.0

18-14

27A

在庫限り

手際よく、より効率的な電線接続作業を実現。
結線作業をプライヤー１本で簡単に、しかも確実な結線を可能にしました。
PTコネクタは電線被覆の除去やテーピングが全く不要です。

裸圧着端子用絶縁キャップ

品番	カラー	税抜価格(\)		在庫
品番	カラー	1袋 (100個入)	10袋 (1,000個)	在庫
TIC-1.25	白、赤、緑、黒、黄、青	240 (税込264)	@220 (税込@242)	○
TIC-2		240 (税込264)	@220 (税込@242)	○
TIC-3.5		270 (税込297)	@250 (税込@275)	○
TIC-5.5		280 (税込308)	@260 (税込@286)	○
TIC-8		470 (税込517)	@430 (税込@473)	○
TIC-14		小袋(10個) @100 (税込110)	大袋(100個) @700 (税込@770)	○
TIC-22		小袋(10個) @150 (税込165)	大袋(100個) @1,050 (税込@1,155)	○
TIC-38		小袋(10個) @170 (税込187)	大袋(100個) @1,260 (税込@1,386)	○

ジョイントカバー（ベルカバー）

品番

色調

耐熱/耐電圧

税抜価格(\)

在庫

1個

10個

JB130

透明

75℃/3000V

150
(税込165)

@140
（税込@154）

○

かぶせて結束バンドで固定するだけ。作業時間が短縮できます。
結束部分に無理な力が加わることがないので非常に安全です。
背面にタテ溝を設けているため、吊ボルトにフィットします。
二重天井の先行配線にも最適です。

キャップ付棒端子

品番	適用電線	キャップ色	税抜価格(\)		在庫
品番	適用電線	キャップ色	1パック	10パック	在庫
TC1.25-13.5V-ST-C	0.25～1.65mm²	赤透明	(100個入) @2,200 (税込2,420)	@2,050 (税込@2,255)	○
TC2-13.5V-ST-C	1.04～2.63mm²	青透明	(100個入) @2,200 (税込2,420)	@2,050 (税込@2,255)	○
TC235-16S-C	2.0～3.5mm²	黄透明	(100個入) @2,200 (税込2,420)	@2,050 (税込@2,255)	○
TC5.5-15ST-C	2.63～6.64mm²		(50個入) @2,200 (税込2,420)	@2,050 (税込@2,255)	○
TC5.5-21ST-C	2.63～6.64mm²		(50個入) @2,200 (税込2,420)	@2,050 (税込@2,255)	○

防水型ピン端子

品番	適用電線	標準色	税抜価格(\)		在庫
			１パック (100個入）	10パック
PC4009-F-WP	0.75～1.25mm²	赤	2,890 (税込3,179)	@2,680 (税込@2,948)	○
PC4009-M-WP			3,500 (税込3,850)	@3,250 (税込@3,575)	○
PC4020-F-WP	2.0mm²	青	2,890 (税込3,179)	@2,680 (税込@2,948)	○
PC4020-M-WP			3,640 (税込4,004)	@3,380 (税込@3,718)	○

防水型スリーブ（突き合せ用）

品番	適用電線	標準色	税抜価格(\)		在庫
品番	適用電線	標準色	1パック (100個入)	10パック	在庫
TMNB-1.25-WP	0.75～1.25mm²	赤	3,220 (税込3,542)	@2,990 (税込@3,289)	○
TMNB-2-WP	2.0mm²	青	3,430 (税込3,773)	@3,180 (税込@3,498)	○

防水型ピン端子・スリーブ専用圧着工具

品番	税抜価格(\)	在庫
NH-64	5,940 (税込6,534)	○

圧接形中継コネクタ

品番

品名

適合電線サイズ

税抜価格(\)

在庫

1箱
(20個入)

10箱
(200個)

NDC2824

Semi-Shep
(セミ・シェップ)

・電線サイズ：0.08～0.2m㎡　AWG 28-24
・最大被覆外径：1.6mm
※電線接続後の再使用はできません

320
(税込352)

@290
(税込@319)

○

NDC2420

・電線サイズ：0.2～0.5m㎡　AWG 24-20
・最大被覆外径：2.1mm
※電線接続後の再使用はできません

320
(税込352)

@290
(税込@319)

○

■仕様

適用電線	NDC2824/UL 1007 AEG28-AWG24、NDC2420/UL1007 AWG24-AWG20 KV(通信機器用ビニル絶縁電線) 0.2m㎡～0.5m㎡ KIV(電気機器用ビニル絶縁電線) 0.3m㎡ VSF(単心ビニルコード) 0.3m㎡
定格	定格電圧		100V
	定格電流	NDC2824	AWG 28-26 使用時　1A AWG 24 使用時　2A
		NDC2420	AWG 24-22 使用時　2A AWG 20 使用時　3A
	使用温度範囲		-20℃～75℃
	作業温度範囲		0℃～40℃

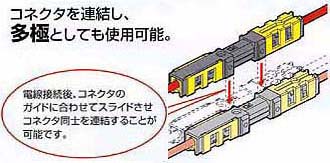

■使用例

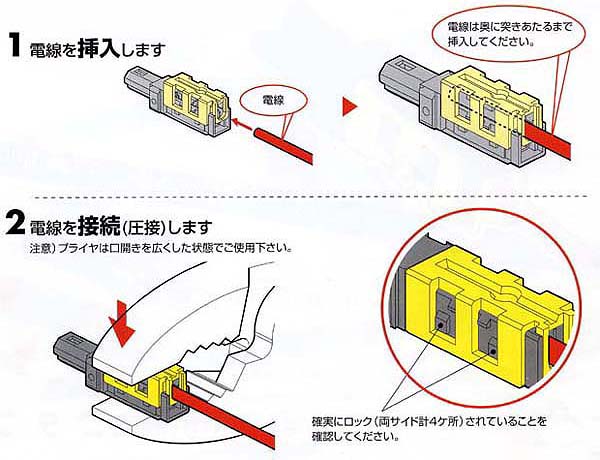

■接続方法

■オプション

品番

品名

仕様

税抜価格(\)

在庫

1箱
(10個入)

10箱
(100個)

NDC 2420-J

連結板

必要に応じてコネクタの抜け防止のために固定することができます

110
(税込121)

@100
(税込@110)

○

リングスリーブ

メーカー：ニチフ

品番	税抜価格(\)		在庫
品番	小箱 (100個入り)	10箱 (1,000個)	在庫
リングスリーブ　小	450 (税込495)	@400 (税込@440)	○
リングスリーブ　中	820 (税込902)	@740 (税込@814)	○
リングスリーブ　大	990 (税込1,089)	@920 (税込@1,012)	○

◎上記以外の大型端子用圧着工具もお取り寄せ致します。
◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
◎色調のある製品はご注文時に必ず色をご指定ください。

愛三電機株式会社　　電話：03-3253-3611(代)　　FAX：0120-21-3611

[製品情報] [ HOME ]
