時刻同期 / タイムサーバー

 ■PTPグランドマスタークロック <Protempis>
   GM330 ・ GM200
 ■NTP v4 タイムサーバー <Protempis>
   TS200
 ■高精度時刻同期(PTP)対応スイッチハブ <平河ヒューテック>
   Dio B101 / T101 ・ Dio B612 / T612
 ■高精度時刻同期(PTP)/PoE給電対応スイッチハブ <平河ヒューテック>
   Dio B201P / T201P
 ■地上デジタル放送受信型タイムサーバー <サン電子>
 ■GNSS光伝送ユニット <精工技研>


Protempis
PTPグランドマスタークロック

型番 税抜価格(\) 在庫
グランドマスタークロック
GM330(PTP/NTP兼用)
お問い合わせ下さい 予約受付中
2024年3月末より納品予定
GMCアンテナキット (Bullet 720) お問い合わせ下さい 近日発売予定
サポート延長保証+1年
お問い合わせ下さい 近日発売予定
※製品保証は1年となっております。2年目以降、サポートを延長される場合は「サポート延長保証+1年」を御購入下さい。
※延長保証はGM330本体のみとなり、ケーブルやアンテナは含まれません。

デュアルバンド対応、10G対応、小型、軽量、高精度
【IEEE-1588 PTPグランドマスタークロック GM330】

IEEE-1588 v2.1、通信向けITU-T G.8265.1(Unicast)・G.8275.1(Multicast)・G.8275.2(Unicast)、PRTC-B、Telecom-2019、産業・TSN向けgPTP IEEE 802.1AS、Enterprise Profile、放送向けSMPTE ST2059.2、電力向けC37.238.2011、他、各種PTPプロファイルに対応しています。また、128 から 4000+ の同時 PTP クライアント(PTP プロファイルによる)に対応し、毎秒 5,000 の NTP トランザクションを処理できます。
■特長
  • デュアルバンドマルチコンステレーション対応
    (L1+L5)GPS、Galileo、Beidou、GLONASS、IRNSS(NavIC)、QZSS
  • アンチジャミング・アンチスプーフィング機能
  • ホールドオーバー性能:最低24時間以上±1.5us精度
  • 接続可能PTPクライアント数128〜4000ノード以上
  • BC(バウンダリ)クロック機能
  • 入力:GNSS、1588-PTP、PPS、SyncE
  • 出力:1588-PTP、NTP、SyncE、PPS、ToD、10MHz
  • イーサネットポート
    1G/10G SFP+×4、10/100/1000 BASE-T RJ45×2
    VLAN、IPv4&IPv6、同軸または光回線SyncE対応
  • 動作温度範囲:-40℃〜+85℃
  • イーサネットスイッチ機能
  • ハードウェアタイムスタンプ機能
  • PoE+対応
  • セキュアブート機能
  • 管理シリアルポート:RJ45×1搭載、WebUI、CLIサポート
  • 筐体サイズ:19インチ・ハーフラックサイズ(1U)

仕様詳細についてはこちらをご覧ください。


型番 税抜価格(\) 在庫
グランドマスタークロック
GM200(PTP専用)
お問い合わせ下さい 取寄せ
グランドマスタークロック
GM200(PTP/NTP兼用)
お問い合わせ下さい 取寄せ
GMCアンテナキット(Bullet 360T) お問い合わせ下さい 取寄せ
サポート延長保証+1年
お問い合わせ下さい 取寄せ
※製品保証は1年となっております。2年目以降、サポートを延長される場合は「サポート延長保証+1年」を御購入下さい。
※延長保証はGM200本体のみとなり、ケーブルやアンテナは含まれません。

小型、軽量、高精度

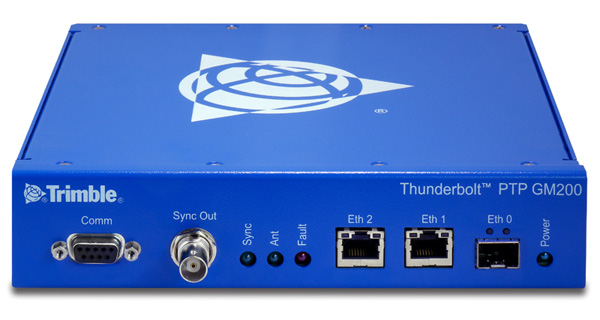

【IEEE-1588 PTP グランドマスタークロック GM200】

IEEE-1588 PTP に対応した、小型・軽量・高精度なグランドマスタークロックです。TSN(Time Sensitive Network) IEEE802.1AS、各種PTPプロファイルに対応しています。また、最大12,544(=(128+128+128+8) x 32)パケット/秒を処理可能です。
■特長
  • 各種PTPプロファイル対応
    (G.8265.1, G.8275.1, G.8275.2, 802.1AS(TSN)Profile, Telecom-2008 Profile, Enterprise Profile, Power Profile, Broadcast Profile SMPTE)
  • TSN(Time Sensitive Network) IEEE802.1ASに対応
  • マルチコンステレーション(GPS/GLONASS/Beidou/Galileo/QZSS)
  • 時間精度15nsの正確性
  • ホールドオーバー ±1.5us/20hours
  • 入力:GNSS、1588-PTP、SyncE
  • 出力:1588-PTP、NTP、SyncE、1PPS、10MHz
  • ネットワーク管理:SNMP、Web UI、CLI
  • IPv4・IPv6対応
  • 動作環境:-40℃〜+85℃、5〜95%RH

仕様詳細についてはこちらをご覧ください。



Protempis

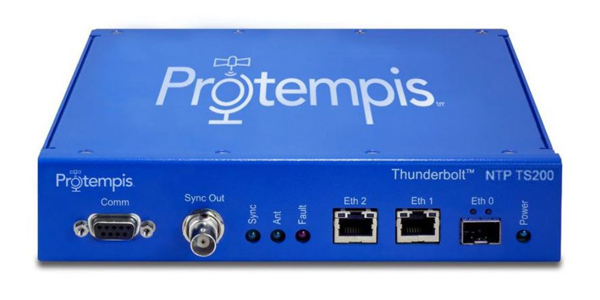

NTP v4 タイムサーバー TS200

型番 税抜価格(\) 在庫
NTP v4 タイムサーバー
TS200
お問い合わせ下さい 取寄せ
サポート延長保証+1年
お問い合わせ下さい 取寄せ
※製品保証は1年となっております。2年目以降、サポートを延長される場合は「サポート延長保証+1年」を御購入下さい。

小型、軽量、高精度
【NTP v4 タイムサーバー TS200】

NTP v4 タイムサーバーTS200は、高精度のNTP(Network Time Protocol)タイムスタンプを必要とする要求の厳しいアプリケーション向けに設計されています。GPS、Galileo、Beidou、GLONASS衛星、準天衛星みちびき(QZSS)を利用して、複数のGNSSコンステレーションに対応し、冗長性と衛星の可用性を強化します。NTP v4 タイムサーバーTS200は、通信ネットワーク、データセンター、FA(ファクトリーオートメーション)、SCADAシステムなど、時刻に厳格なさまざまなアプリケーションに非常に安定した正確な時刻(TOD)同期を提供するように最適化されています。
■特長
  • トランザクション25,000/毎秒に対応
  • 対応プロトコル:NTP、SNTP、IPv4、IPv6、
    SFTP、SSH、RADIUS、TACACS+、SNMP、DAYTIME、Telnet、TIME
  • 時刻(TOD)精度 15ナノ秒(1-sigma)UTC基準
  • 波数精度     1.16×10-12 (1日平均)
  • ホールドオーバー <1×10-10 (24時間)
  • PRCへトラッキング<15ナノ秒(固定)
  • 入力:GNSS (GPS、GLONASS、Galileo、Beidou、QZSS)
  • 出力:NTP、PPS、10MHz
  • ネットワーク管理:NMPv2、HTTPS、CLI
  • 動作環境:-40℃〜+85℃、5〜95%RH

仕様詳細についてはこちらをご覧ください。



平河ヒューテック

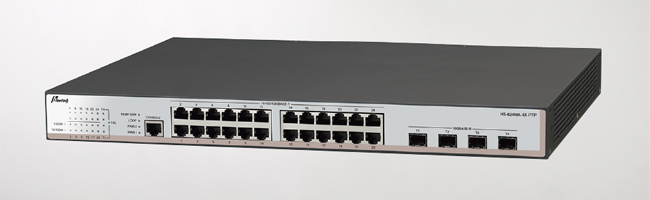

高精度時刻同期(PTP)対応スイッチハブ

型番 仕様 税抜価格(\) 在庫
Dio B101
BC・TCモード対応
10/100/1000 イーサネットポート ×24
SFP+ (10G)ポート ×4
お問い合わせください 取寄せ
Dio T101 TCモード対応
10/100/1000 イーサネットポート ×24
SFP+ (10G)ポート ×4
お問い合わせください 取寄せ
Dio B612
BC・TCモード対応
10/100/1000 イーサネットポート ×1
SFP+ (10G)ポート ×8
SFP28ポート (25G) ×4
お問い合わせください 予約受付中
2024年3月末より納品予定

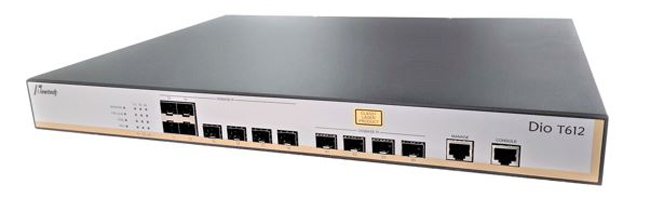

Dio T612 TCモード対応
10/100/1000 イーサネットポート ×1
SFP+ (10G)ポート ×8
SFP28ポート (25G) ×4
お問い合わせください 予約受付中
2024年3月より納品予定

高精度時刻同期(PTP)対応の管理機能型Layer2スイッチングハブです。
マスタークロックGM200との接続検証済です。



■主な特長
  • テレコム系や、放送局などの各PTPプロファイルに対応
    IEEE1588v2、ITU-T G.8275.1/.2、SMPTE ST 2059-2
  • PTP転送モードは、BCモード及び、TCモードに対応
  • 接続機器に応じた柔軟なPTPパラメータ設定が可能
  • OCXO搭載により安定した自走機能が可能
  • 通信不可に関わらず低ジッターを実現
  • 上位側ジッターが不安定でもロックを外さない(追従機能)
  • インターリンクによるPTPネットワーク冗長化が可能
  • 全ての設定がWeb画面から対応可能(CLIと同じ設定がWebで可能)
  • 用途に応じた最適なPTPネットワークを低コストで

■用途
  • 放送システム
  • 金融系システム
  • テレコム系システム(sXGP,ローカル5Gなど)
  • その他、時刻同期に必要な制御システム

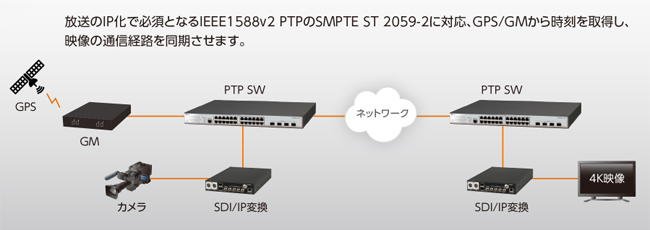

■構成例(リアルタイムリモート映像伝送)

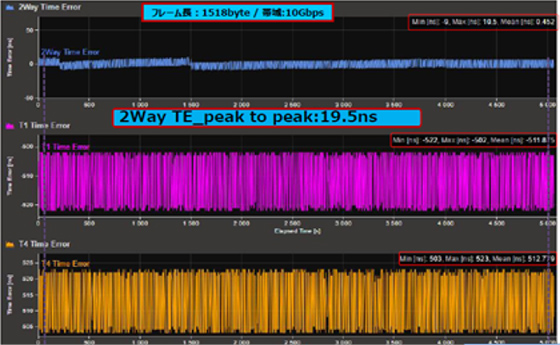

■ジッタ測定
  • 第三者評価機関によるPTP同期精度検証の結果、通信負荷の有無に関係なく、TCモード 2Way TimeErrorのジッタ値が 19.5nsec 〜 24.0nsecで安定動作を確認。

Dio B101/T101の仕様・詳細はこちらのページをご覧下さい(メーカーWEBサイト)

Dio B612/T612の仕様・詳細はこちらのページをご覧下さい(メーカーWEBサイト)



平河ヒューテック
高精度時刻同期(PTP)/PoE給電対応スイッチハブ

型番 仕様 税抜価格(\) 在庫
Dio B201P
BC・TCモード対応
10M/100M/1G(PoE、PoE+) イーサネットポート ×8
SFP+(10G)ポート ×2
お問い合わせください 取寄せ
Dio T201P TCモード対応
10M/100M/1G(PoE、PoE+) イーサネットポート ×8
SFP+(10G)ポート ×2
お問い合わせください 取寄せ
Dio B251P
BC・TCモード対応
10M/100M/1G(PoE、PoE+) イーサネットポート ×16
SFP+(10G)ポート ×4
お問い合わせください 取寄せ
Dio T251P TCモード対応
10M/100M/1G(PoE、PoE+) イーサネットポート ×16
SFP+(10G)ポート ×4
お問い合わせください 取寄せ

PTP/PoE給電対応L2スイッチングハブは、PTP時刻同期とPoE給電により、sXGPシステム等の構築に最適です。
また、PTPパケットVLAN対応により、セキュアな無線ネットワーク構築が可能です。



■特長
  • PTP時刻同期対応(IEEE-1588v2、SMPTE ST2059-2、ST2110-10、ITU-T G.8275.1、G.8275.2)
  • ジッタ:TCモード(30n秒以下)BCモード(200n秒以下)
    (※IEEE1588v2の規格では1μ秒以下)
  • スイッチング容量(201シリーズ/251シリーズ):56Gbps/112Gbps
  • 最大給電能力(201シリーズ/251シリーズ):120W/200W
  • ファンレス静音設計

■使用イメージ
sXGP

無線ネットワーク

仕様・詳細はこちらのページをご覧下さい(メーカーWEBサイト)



サン電子

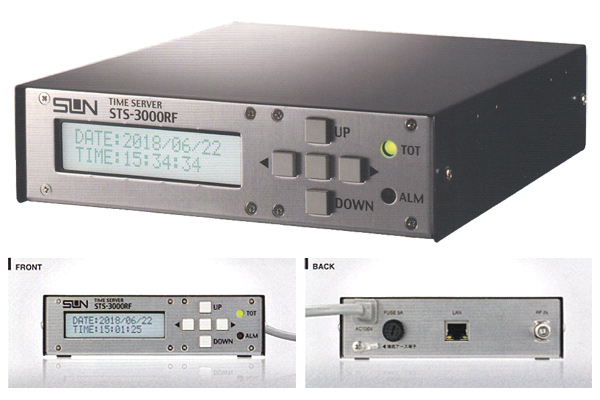

地上デジタル放送受信型タイムサーバー

型番 税抜価格(\) 在庫
STS-3000RF
72,000
(税込79,200)
取寄せ

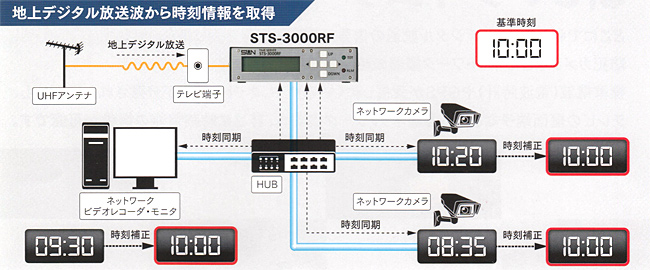

地デジから時刻情報を取得、新しいタイムサーバー。
どこにでもある、地上デジタル放送の信号から時刻情報を受け取り、防犯カメラなどのネットワーク機器の時刻情報を同期します。標準電波(電波時計)やGPSが受信しにくい場所や、ネットワークが分離された場所でも、テレビの壁面端子などから各種ネットワーク機器へ、容易に時刻情報の提供が可能です。
■特長
正確な時刻情報を取得
  • 時刻情報源には地上デジタル放送波に含まれるTOT(Time Offset Table)から取得した時刻情報を利用し、±500msの精度でタイムサーバーとしての時刻情報の提供が可能です。
前面ディスプレイ搭載で設定も簡単
  • 受信チャンネルは、地上デジタル放送(ワンセグ)の13ch〜52chを設定することが可能です。
  • 受信チャンネル・IPアドレスは前面ディスプレイと操作ボタンで設定が行えます。
    (サブネットマスク:255.255.255.0固定)
コンパクト設計
  • コンパクトな筐体を採用。設置方法は、据置き、壁面取付、ラック設置が可能です。壁面などへ取り付ける際は、付属の壁面取付金具を壁面取付金具ねじで本体裏面に取付け、別途木ねじ(別売り)を使用して木板等に取り付けてください。


■仕様
型名 STS-3000RF
RF入力 入力信号 地上デジタルテレビジョン放送信号(ワンセグのみ)
受信チャンネル U13〜U52chの内、任意の1ch(470〜710MHz)
入力レベル範囲 40〜100dBμV (フルセグ値)
入力時刻精度 ±500ms(ARIB規格)
制御
インター
フェース
LANインターフェース 100BASE-TX/10BASE-T
対応プロトコル NTPv3, NTPv4, SNTPv3, SNTPv4
本体遅延 ±30ms以内
耐衝撃波 ±2kV 1.2/50μs(8/20μs) (IEC61000-4-5規格)
電源電圧 AC100V:50/60Hz
消費電力 3W
寸法 148(W)×41.7(H)×176(D)mm
質量 約0.3kg
使用温度範囲 0〜+40℃
付属品 予備ヒューズ1個、壁面取付金具2個、壁面取付金具ねじ4個

精工技研

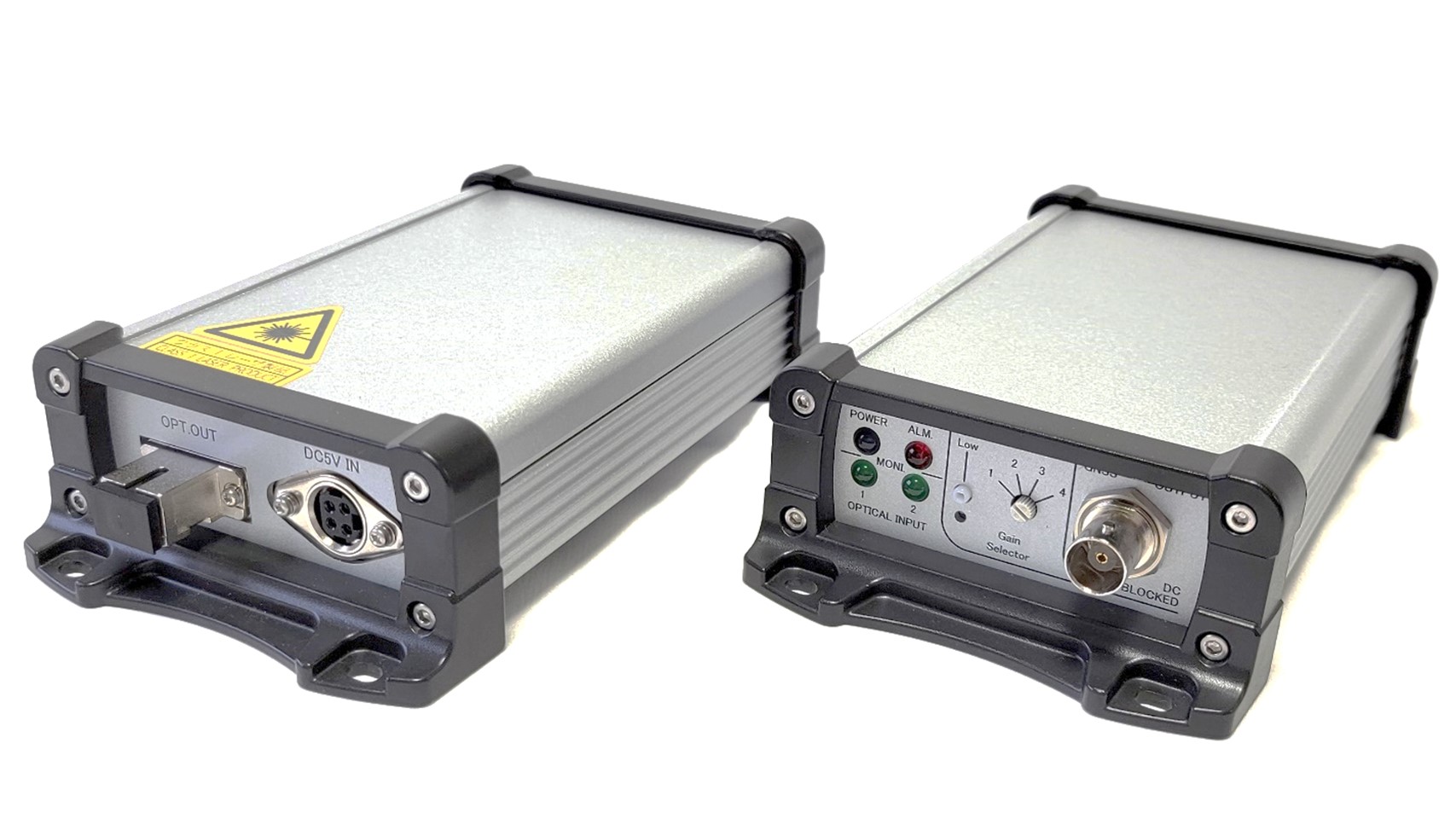

GNSS光伝送ユニット
(RF over Fiber Unit for GNSS)

型番 税抜価格(\) 在庫
ET-G15A GNSS光伝送ユニット Tx
お問い合わせ下さい 取寄せ
ER-G15A GNSS光伝送ユニット Rx
お問い合わせ下さい 取寄せ
GPS信号を光延伸
■伝送損失が周波数に依存せず、低損失(0.2dB/km)
■伝送路がノイズの影響を受けない(雷害・ノイズ耐性)
■RF信号をそのままの形で伝送(低遅延、信号形式に依らない)。
■特長
  • GPS/QZSS/GLONASS/BeiDou/Galileo等、周波数1〜2GHzの範囲全て伝送可能
  • 既設の光ファイバ網を利用することで同軸線敷設不要
  • 長距離伝送可能なため地下街やトンネルへのGNSS信号供給が可能
  • GNSSアンテナへの電力供給機能付
  • Rx側にDCカット搭載
  • 光でアイソレートされているため雷対策に有効
  • 光分岐による多点受信も対応可能
  • 光/GNSS変換後の同軸分岐も対応可能

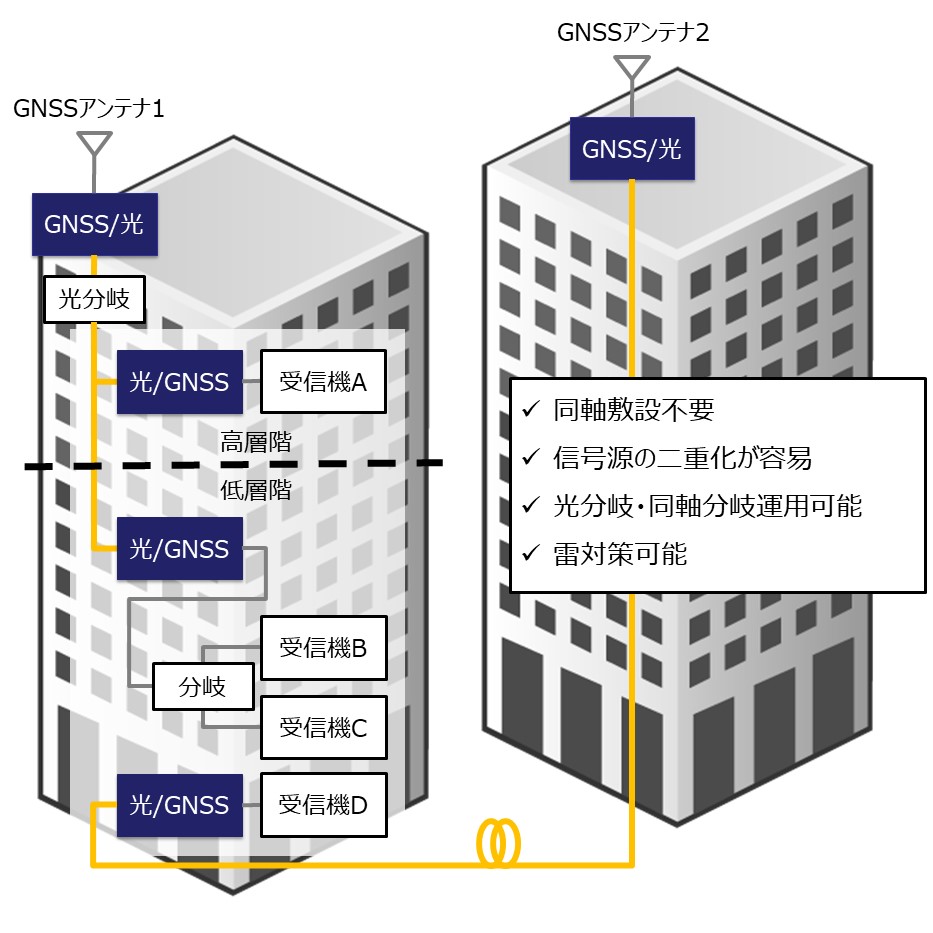

■適用例:GPS光延伸・多分岐運用・二重化
〜オフィスビルでのGPS(GNSS)信号受信〜
■仕様

仕様詳細についてはこちらをご覧ください(メーカーWEBサイト)
