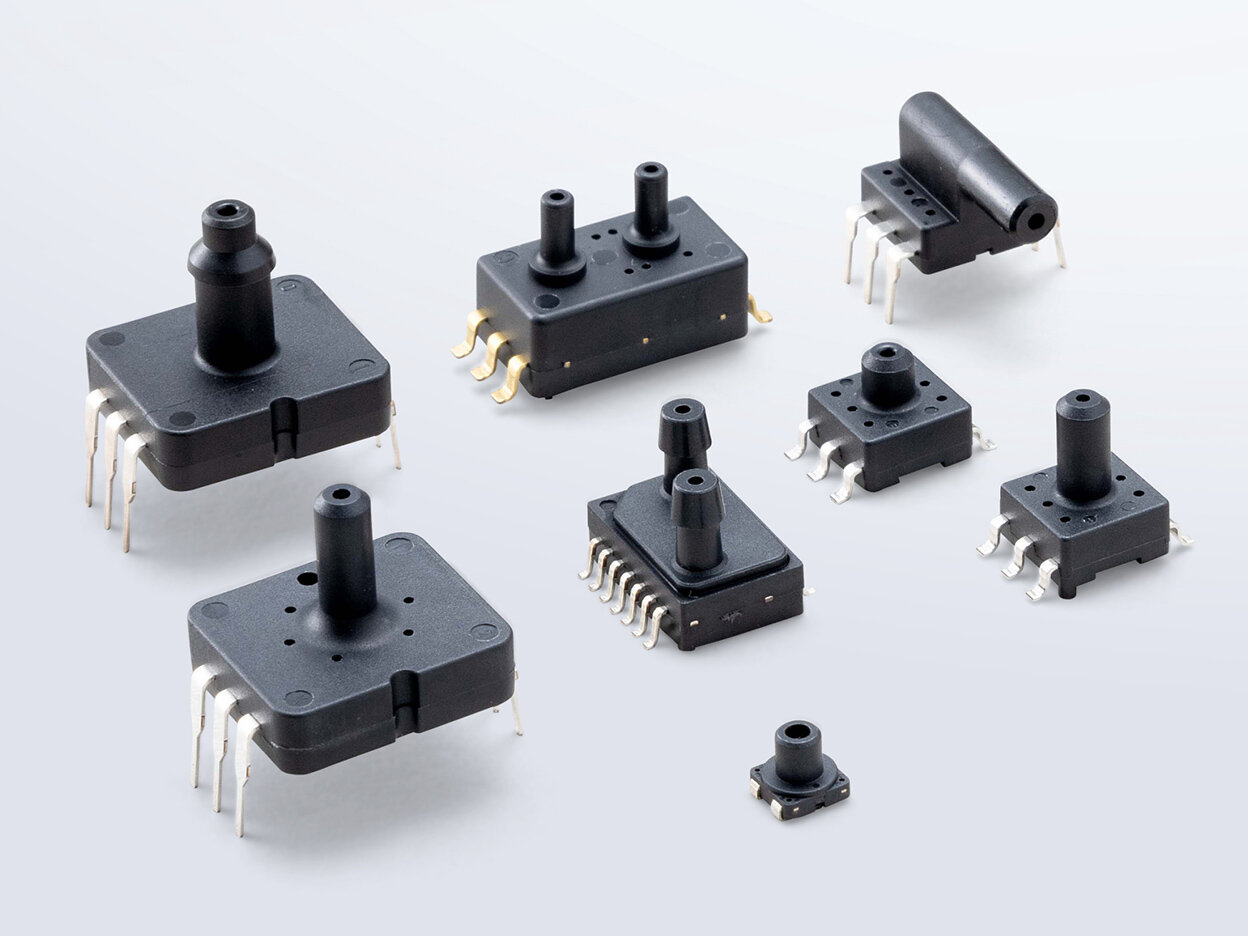

半導体圧力センサ（フジクラ）

非増幅非温度補償型半導体圧力センサ
増幅温度補償済、アナログ&デジタル出力半導体圧力センサ


非増幅非温度補償型半導体圧力センサ

非増幅非温度補償型圧力センサは、ピエゾ抵抗効果を利用した拡散型の半導体圧力センサです。シリコンウェハの表面にIC（集積回路）の製造技術と同じプロセスで拡散歪ゲージが形成されています。また、裏面からのエッチングによりシリコン自体を薄くしダイアフラムにしてあります。圧力がかかるとダイアグラムがたわみ、加わる応力に伴い拡散歪ゲージの抵抗率が変化します。これがピエゾ抵抗効果です。この拡散歪ゲージでブリッジを構成しておき電流や電圧を印加すると、圧力に伴った電気信号が得られます。
シリコンを用いた拡散型半導体圧力センサは従来のストレインゲージに比べ小型で高感度であると同時に、ヒステリシス等もなく信頼性が高いのが特長です。

■非増幅非温度補償型
センサブリッジ回路のみをパッケージした圧力センサです。
ご使用にあたっては、別途、駆動回路、調整回路、増幅回路、温度補償回路が必要となります。
圧力の種類 モデル名 特長 圧力範囲（kPa） 税抜価格(\) 納期
ゲージ圧 FPNシリーズ
  • スタンダードパッケージ
  • ＤＩＰ端子スタイル
 -13.79〜13.79
-34.47〜34.47
-48.26〜48.26		 お問い合わせください お問い合わせください
FGNシリーズ
  • 小型パッケージ
  • SMDスタイル
  • 圧力導入口長6mm
 -13.79〜13.79
-34.47〜34.47
-48.26〜48.26		 お問い合わせください お問い合わせください
FPMシリーズ
  • スタンダードパッケージ
  • ＤＩＰ端子スタイル
-13.79〜13.79
-34.47〜34.47
-48.26〜48.26
-98.07〜103.4
-98.07〜206.8
-98.07〜344.7
-98.07〜482.6
-98.07〜827.4		 お問い合わせください お問い合せください
FHMシリーズ
  • 水平圧力導入口スタイル
-13.79〜13.79
-34.47〜34.47
-48.26〜48.26
-98.07〜103.4
-98.07〜206.8
-98.07〜344.7
-98.07〜482.6
-98.07〜827.4		 お問い合わせください お問い合せください
FGM-3シリーズ
  • 小型パッケージ
  • SMDスタイル
  • 圧力導入口長3mm
 -13.79〜13.79
-34.47〜34.47
-48.26〜48.26
-98.07〜103.4
-98.07〜206.8
-98.07〜344.7
-98.07〜482.6
-98.07〜827.4		 お問い合わせください お問い合せください
FGM-6シリーズ
  • 小型パッケージ
  • SMDスタイル
    圧力導入口長6mm
 -13.79〜13.79
-34.47〜34.47
-48.26〜48.26
-98.07〜103.4
-98.07〜206.8
-98.07〜344.7
-98.07〜482.6
-98.07〜827.4		 お問い合わせください お問い合せください
差圧 FDNシリーズ
  • 2ポートパッケージ
  • SMDスタイル
 -13.79〜13.79
-34.47〜34.47
-48.26〜48.26
-103.4〜103.4
-206.8〜206.8
-344.7〜344.7
-482.6〜482.6
-827.4〜827.4		 お問い合わせください お問い合せください
絶対圧 FPMシリーズ
  • スタンダードパッケージ
  • ＤＩＰ端子スタイル
 34.66〜168.0 kPa･abs お問い合わせください お問い合せください
FAMシリーズ
  • 小型パッケージ
  • SMDスタイル
 34.66〜168.0 kPa･abs お問い合わせください お問い合せください
FPBSシリーズ
  • 超小型パッケージ
  • 高度・水深計測対応
42.6〜434.7 kPa･abs
101.3〜905.5 kPa･abs		 お問い合わせください お問い合せください

※詳細はメーカーWEBサイトをご覧下さい。


増幅温度補償済、アナログ&デジタル出力半導体圧力センサ

増幅温度補償済、アナログ&デジタル出力半導体圧力センサは、シリコンピエゾ抵抗型圧力センサと信号処理ICで構成されています。圧力センサチップからの微弱な信号は、信号処理ICで増幅・温度補償され、圧力に比例したアナログ出力に変換されます。
AP3・AG3シリーズでは、A/D、D/Aコンバータを使用せず、出力が低ノイズになるよう設計しております。また任意の入力電圧を閾値とした、圧力スイッチ機能を有しております。測定可能な圧力の種類はゲージ圧です。

■増幅温度補償済、アナログ&デジタル出力
増幅・温度補償回路を有する信号処理ICと、センサチップを組み合わせた２チップ圧力センサです。
出力様式は、アナログ出力、デジタル出力(I2C)から選択できます。
圧力の種類 モデル名 特長 圧力範囲（kPa） 税抜価格(\) 納期
ゲージ圧
・アナログ出力		 AP2シリーズ
  • 3、3.3、5V駆動
  • 総合精度： 1.5%FS(0〜85℃)
  • アナログ出力
  • DIP端子
 0〜25
0〜50
0〜100
0〜200
0〜500
0〜700
0〜1000
0〜-50
0〜-100
-100〜100		 お問い合わせください お問い合わせください
APB2シリーズ
  • 3、3.3、5V駆動
  • 総合精度： 1.5%FS(0〜85℃)
  • DIP端子
  • バーブポート
お問い合わせください お問い合わせください
AG2シリーズ
  • 3、3.3、5V駆動
  • 総合精度： 1.5%FS(0〜85℃)
  • SMD(小型パッケージ)
  • 圧力導入ポート　6 or 3 mm
 お問い合わせください お問い合せください
ゲージ圧
・アナログ出力
・非デジタル補正		 AP3シリーズ
  • 3、3.3、5V駆動
  • 総合精度： 1.5%FS(0〜60℃)
  • アナログ出力
  • 非デジタル補正
  • 圧力スイッチ機能付き
  • DIP端子
0〜25
0〜50
0〜100
0〜200
0〜500
0〜700
0〜1000
0〜-50
0〜-100
-100〜100		 お問い合わせください お問い合せください
AG3シリーズ
  • 3、3.3、5V駆動
  • 総合精度： 1.5%FS(0〜60℃)
  • アナログ出力
  • 非デジタル補正
  • 圧力スイッチ機能付き
  • SMD(小型パッケージ)
  • 圧力導入ポート　6 or 3 mm
 お問い合わせください お問い合せください
ゲージ圧
・デジタル出力(I2CTM)		 AP4シリーズ
  • 3、3.3、5V駆動
  • 総合精度： 1.5%FS(0〜85℃)
  • デジタル出力(I2CTM)
  • DIP端子
 0〜25
0〜50
0〜100
0〜200
0〜500
0〜700
0〜1000
0〜-50
0〜-100
-100〜100		 お問い合わせください お問い合せください
AG4シリーズ
  • 3、3.3、5V駆動
  • 総合精度： 1.5%FS(0〜85℃)
  • デジタル出力(I2C)
  • SMD(小型パッケージ)
  • 圧力導入ポート　6 or 3 mm
 お問い合わせください お問い合せください

※詳細はメーカーWEBサイトをご覧下さい。


◎上記の当社販売価格には、運賃が含まれておりませんので、御留意下さい。
