■19インチラック対応ラックマウント型コネクタハウジング
 クローゼット/コネクタ/ハウジング(CCH)
 コネクタパネル(共用パネル)
 CCHプレ配線済みスプライス・カセット
 クラシック クローゼット コネクタ ハウジング(CLSSC)
 クローゼット/コネクタ/スプライスハウジング(CSH)
 ウオールマウントクローゼットハウジング(WCH)

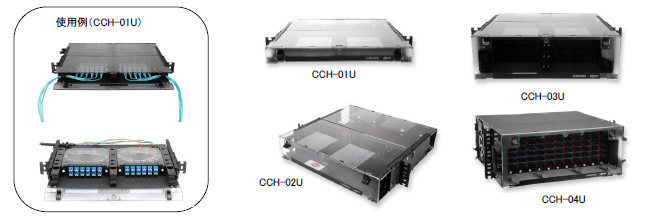

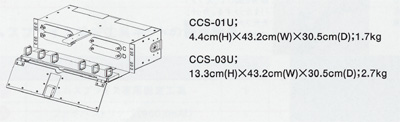

クローゼット/コネクタ/ハウジング(CCH)

型番 サイズ 最大収容芯数 税抜価格(\) 税抜定価(\) 在庫
CCH-01U 1U 48芯(2枚、LC) お問い合わせ下さい オープン 取寄せ
CCH-02U 2U 96芯(4枚、LC) お問い合わせ下さい オープン 取寄せ
CCH-03U 3U 144芯(6枚、LC) お問い合わせ下さい オープン 取寄せ
CCH-04U 4U 288芯(12枚、LC) お問い合わせ下さい オープン 取寄せ

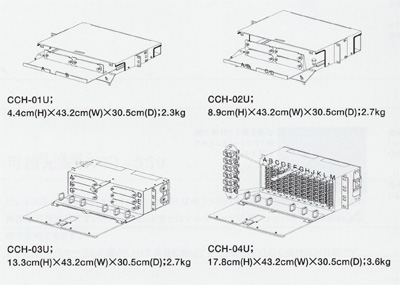

19インチ対応で収容芯数により1U,2U,3U,4Uから選択でき、メインクロスコネクトインターコネクトで使用しネットワークの切替が容易に行えます。デザインが変更され更に使い易くなりました。
  • CCHカセットを使用することでラックUを増やすことなく融着接続可能。
  • インターコネクトまたはクロスコネクト配線に最適。
  • 別売オプションブラケットで23インチラックへ搭載可能。
  • ルースチューブ、タイトバッファー、テープ心線ケーブルに最適。

■付属品
ブランクパネル、CCHハードウェアキット[ラベル、ネジ、ケーブルタイ、ストレインリリーフブラケット(CCH-04U除く)](1)


コネクタパネル(共用パネル)

型番 (アダプタ数)・詳細 税抜価格(\) 税抜定価(\) 在庫
CCH-CP08-57 (4)SC Duplexタイプ/マルチモード 62.5μm(OM1) お問い合わせ下さい オープン 取寄せ
CCH-CP08-G7 (4)SC Duplexタイプ/マルチモード 50μm(OM2) 取寄せ
CCH-CP08-E7 (4)SC Duplexタイプ/マルチモード 50μm(OM3/OM4) 取寄せ
CCH-CP08-59 (4)SC Duplexタイプ/シングルモード 取寄せ
CCH-CP12-57 (6)SC Duplexタイプ/マルチモード 62.5μm(OM1) 取寄せ
CCH-CP12-G7 (6)SC Duplexタイプ/マルチモード 50μm(OM2) 取寄せ
CCH-CP12-E7 (6)SC Duplexタイプ/マルチモード 50μm(OM3/OM4) 取寄せ
CCH-CP12-59 (6)SC Duplexタイプ/マルチモード シングルモード 取寄せ
CCH-CP12-A8 (6)LC Duplexタイプ/マルチモード 62.5μm(OM1) 取寄せ
CCH-CP12-D3 (6)LC Duplexタイプ/マルチモード 50μm(OM2) 取寄せ
CCH-CP12-E4 (6)LC Duplexタイプ/マルチモード 50μm(OM3/OM4) 取寄せ
CCH-CP12-A9 (6)LC Duplexタイプ/マルチモード シングルモード 取寄せ
CCH-CP24-A8 (12)LC Duplexタイプ/マルチモード 62.5μm(OM1) 取寄せ
CCH-CP24-D3 (12)LC Duplexタイプ/マルチモード 50μm(OM2) 取寄せ
CCH-CP24-E4 (12)LC Duplexタイプ/マルチモード 50μm(OM3/OM4) 取寄せ
CCH-CP24-A9 (12)LC Duplexタイプ/シングルモード 取寄せ
※2個単位での販売となります。(発注可能数は偶数となります。2個・4個・6個〜)掲載価格は1個あたりの価格です。
すべてのハウジング共用のパッチパネルで多数のコネクタタイプ(FC/ST/SC Duplex/LC Duplex/MT-RJ)や芯数に対応しネットワーク機器接続が容易に行えます。

※既存の1Gb対応製品及び10Gb対応製品との混在が可能です。

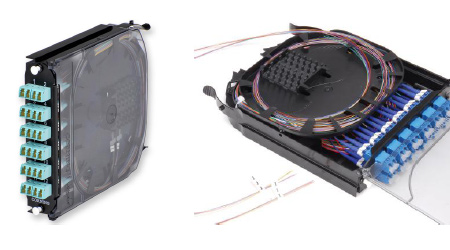

CCHプレ配線済みスプライス・カセット

型番 サイズ 最大収容芯数 税抜価格(\) 在庫
CCH-CS12-G7-P00BE SC、MM50μm(OM2) 12 お問い合わせ下さい 取寄せ
CCH-CS12-E7-P00TE SC、MM50μm(OM3) 12 お問い合わせ下さい 取寄せ
CCH-CS12-59-P00RE SC/UPC、SM(OS2) 12 お問い合わせ下さい 取寄せ
CCH-CS24-D3-P00BE LC、MM50μm(OM2) 24 お問い合わせ下さい 取寄せ
CCH-CS24-E4-P00TE LC、MM50μm(OM3) 24 お問い合わせ下さい 取寄せ
CCH-CS24-A9-P00RE LC/UPC、SM(OS2) 24 お問い合わせ下さい 取寄せ

CCHハウジングまたはWCHハウジングに搭載して使用します。カセット内で融着接続が出来ます。

  • コネクタパネル及びピグテール(250μm芯線)が組み込み済みで短時間で収容できる。
  • 融着スリーブホルダ、融着スリーブ付属。
  • LCコネクタ12芯のカセットも用意できます。また、12芯リボンピグテール組み込み済みカセットの対応可能。

■付属品

CCH-01U/CCH-02U/CCH-03用レール(1)、CCH-04U/WCH用レール(2)、融着スリーブ、 ケーブルタイ、メッシュチューブ

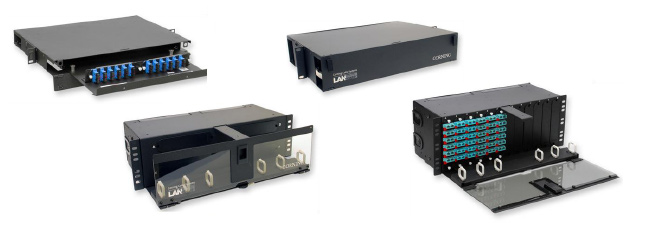

クラシック クローゼット コネクタ ハウジング(CLSSC)

型番 サイズ 最大収容芯数 税抜価格(\) 税抜定価(\) 在庫
CLSSC-01U 1U 48芯(2枚、LC) お問い合わせ下さい オープン 取寄せ
CLSSC-02U 2U 96芯(4枚、LC) お問い合わせ下さい オープン 取寄せ
CLSSC-03U 3U 144芯(6枚、LC) お問い合わせ下さい オープン 取寄せ
CLSSC-04U 4U 288芯(12枚、LC) お問い合わせ下さい オープン 取寄せ

従来型のCCHハウジングに品名は変更されました。 19インチ、23インチラック対応で収容芯数により1U,2U,3U,4Uから選択できます。 メインクロスコネクト、インターコネクトで使用しネットワークの切替が容易に行えます。

  • インターコネクトまたはクロスコネクト配線に最適。
  • ルースチューブ、タイトバッファー、テープ心線ケーブルに最適。
  • コネクタへのアクセスが容易な引出式(CLSSC-01U/CLSSC-02U)
  • ハウジング上部を取り外せばジャンパー、ビックテールの縦配線が可能(CLSSC-03U/CLSSC-04U)

■付属品

ラックマウント金具(1)、ユニバーサルケーブルクランプ(UCC)キット(1)、プラスチックIDボード(1)、バッファーチューブファンアウト用ブラケット(1)

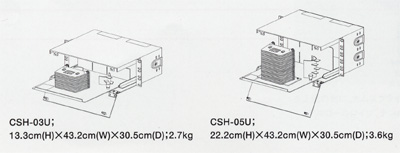

クローゼット/コネクタ/スプライスハウジング(CSH)

型番 サイズ トレイ収容数
(トレイ厚み)
税抜価格(\) 税抜定価(\) 在庫
CSH-03U 3U 12枚(5mm) お問い合わせ下さい オープン 取寄せ
CSH-05U 5U 22枚(5mm) お問い合わせ下さい オープン 取寄せ
19インチ、23インチラック対応で収容芯数により3U、5Uから選択でき外線ケーブルを成端する際に使用します。
オプション(スプライストレイ、ジャンパーマネージメントパネル)は別途ご相談下さい。

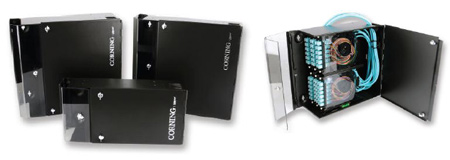

ウオールマウントクローゼットハウジング(WCH)

型番 最大収容芯数 税抜価格(\) 税抜定価(\) 在庫
WCH-02P 24芯(2枚) お問い合わせ下さい オープン 取寄せ
WCH-04P 48芯(4枚) お問い合わせ下さい オープン 取寄せ
WCH-06P 72芯(6枚) お問い合わせ下さい オープン 取寄せ
■WCH-02P
 23.5cm(H)×33.2cm(W)×8.2cm(D)/4.1kg

■WCH-04P
 34.3cm(H)×40.8cm(W)×10.3cm(D)/3.6kg

■WCH-06P
 34.3cm(H)×40.8cm(W)×13.0cm(D)/3.6kg

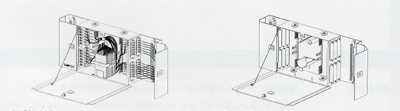

壁取り付け成端箱はコネクタパネルにより配線フィールドとパッチフィールドに区分けされており、個別に収容可能な構造になっています。配線フィールドにはファイバーコードガイドを有したデザインにより曲げ半径の維持を考慮した取り回しが可能です。CCHスプライス・カセットを組み合わせて使用することもできます。
オプションパーツにつきましては別途ご相談下さい。
