光ドロップ・インドアケーブル用作業工具＜住友電工オプティフロンティア＞

　ドロップデタッチャ 　光ファイバ芯線ストリッパ　OF-E
　マルチストリッパ 　ドロップケーブル端末処理工具
　1心IFドロップケーブル
　端末処理+支持線分離　マルチ工具		 　インドアケーブル端末処理工具
　SC2コネクタ用着脱工具


ドロップデタッチャ

品名 税抜価格(\) 在庫
ドロップデタッチャ 43,800
(税込48,180		 ○
SM型ドロップ光ファイバ及びSM型インドア光ファイバを宅内に引き込む際に、光ファイバの任意の位置において光ファイバ心線とテンションメンバを分離し、光ファイバ心線を損傷せずに容易に取り出す為の工具です。
ドロップデタッチャ ■適応ケーブル
  • 1心架空ドロップ光ファイバ
  • 2心架空ドロップ光ファイバ
  • 4心ドロップ光ファイバケーブル
  • 8心ドロップ光ファイバケーブル
  • 4心インドア光ファイバケーブル（テープ心線）
  • 8心インドア光ファイバケーブル（テープ心線）
  • 8心インドア光ファイバケーブル（単心線）
　施工手順はこちらをご覧下さい。


光ファイバ芯線ストリッパ　OF-E

品名 税抜価格(\) 在庫
光ファイバ芯線ストリッパ　OF-E 13,000
(税込14,300)		 〇
OF-D ■特長
  • Vガイドの大きさ・角度を最適化し、ファイバセットをより簡単にできるようにしました。
  • ファイバをセットし被覆除去する際、作業者が持ちやすい形状に変更することで作業性を向上させました。
  • カッターフレームのファイバ挿入方向に適合ファイバ径を表記することで、挿入時にファイバガイドの適合確認ができるようになりました。
  • ファイバをセットし把持した状態でも除去長を確認することができます。
■仕様
品名 OF-E
適応光ファイバ ファイバ外径 125μm
被覆外径 0.9mm
0.25mm
寸法(mm) 850×250×20
重量(g) 45
二次被覆 ナイロン
UV
ハイトレル


マルチストリッパ

品名 税抜価格(\) 在庫
マルチストリッパ 27,000
(税込29,700)		 ○
現地付けＦＡＳコネクタ・ＦＳＣコネクタの取り付け前に行う0.5mmファイバ心線の 0.25mmへの被覆除去と、0.25mmファイバ心線の被覆除去の2つの機能をひとつにまとめた工具です。
マルチストリッパ ■特長
  • 従来それぞれの作業で別々に持たなければならなかった2つの工具を1つにまとめました。持ち運びが楽で、フレームを共有化したことにより低価格を実現しました。
  • 専用のドロップケーブルホルダの採用により、0.5mmファイバ心線が曲がることなく付き当てのみで安定した被覆除去ができます。
  • 心線ホルダもスライダの突起に簡単につけることができます。
  • 0.25mmファイバ心線の被覆除去部については、従来のFAコネクタ用メカニカルストリッパと作業性は同じで、使いやすい設計になっています。

    ※FAホルダは別売りです。対応のFAホルダについてはこちらをご覧下さい。
■仕様
品名 マルチストリッパ
寸法(mm) 150×32×28
重量(g) 75
　施工手順はこちらをご覧下さい。


ドロップケーブル端末処理工具

品名 仕様 税抜価格(\) 在庫
ケーブル端末処理工具　0.25mm用 0.25mm心線用端末処理、支持線分離、切り裂き溝作製機能 43,200
(税込47,520)		 取寄せ
ケーブル端末処理工具　0.5mm用 0.5mm心線用端末処理、支持線分離機能 35,300
(税込38,830)		 ○

0.25mm用
0.5mm用		 施工手順はこちらをご覧下さい（メーカーホームページ）


1心IFドロップケーブル　端末処理+支持線分離　マルチ工具

品名 仕様 税抜価格(\) 在庫
ケーブル端末処理工具
1心IFドロップケーブル用		 1心IFドロップケーブル用
端末処理（ファイバ心線の口出し）+支持線分離		 36,500
(税込40,150)		 取寄せ
FA/FSC（現地付外被把持）コネクタ取付時に、1心IFドロップケーブルの端末処理（ファイバ心線の口出し）と支持線分離の2つの作業を1つにまとめたマルチ工具です。

■特長
  • 従来のドロップケーブルに比べ外被が硬質となった新型ドロップケーブル
    （1SM-IFドロップ＜VC＞＜R15＞）に対応できるよう、刃の形状を見直しました。
  • 2つの機能が1つの工具に!!
    1）コネクタ製作用の端末処理（1心IFドロップケーブルの口出し）
    2）支持線分離
  • 長期間使用できるように刃の材質の選定および熱処理を施しました。

    ※注意：テンションメンバが銅線のインドアケーブルなどには利用できません。

施工手順はこちらをご覧下さい（メーカーホームページ）


インドアケーブル端末処理工具

品名 仕様 税抜価格(\) 在庫
ケーブル端末処理工具
細径低摩擦インドア光ファイバ用		 FA/FSC（現地付外被把持）コネクタ取付時、
1心 0.25mm SM型 細径低摩擦インドア光ファイバ「NTT仕様 R15」専用工具。		 23,500
(税込25,850)		 〇
施工手順はこちらをご覧下さい（メーカーホームページ）

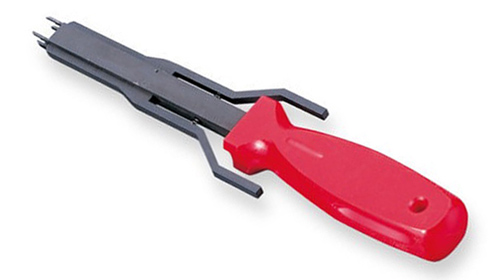

SC2コネクタ用着脱工具

品名 税抜価格(\) 在庫
SC2-P形接続プラグ着脱工具 35,900
(税込39,490)		 取寄せ
SC2コネクタプラグの着脱を行う工具です。
■仕様
適用光コード 単芯コード 0.3(2.8)、2.0
多芯コード 2芯、4芯
寸法(mm) 100×45×10mm
重量(g) 75g
適用内部チューブ(mm) φ2.0


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
