■特長 |

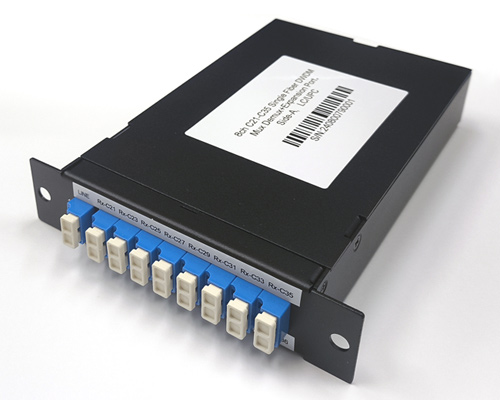

- 8ch DWDM Mux Demuxは、TFF（薄膜フィルター）技術を基にした高密度、スケーラブル、低損失のパッシブデバイス。
- 1310nmの拡張ポートを備えており、システムの拡張が容易で、将来的なアップグレードに対応可能
- 柔軟性が高いカスタマイズ
- パネルのポート数、ボックスの材質、シャーシタイプはすべて要求に応じて構成可能
- ラックマウント光エンクロージャーに関しては、独自の特許取得
|
| ■仕様 |
| 波長 |
8チャネル C21-C28 |
チャネル間隔 |
100GHz (0.8nm) |
| 動作波長範囲 |
1520-1570nm |
チャネル通過帯域 |
± 0.11nm |
1310nm
ポート通過帯域 |
1260-1360nm |
拡張ポート通過帯域 |
1500〜1554.34nm
1561.21〜1620nm |
| 中心波長精度 @ -3dB |
≦ ±0.05 nm |
挿入損失（DWDMポート） |
≦ 4.6 dB |
| 拡張ポート挿入損失（IL） |
≦ 4.6 dB |
隣接チャネルアイソレーション |
隣接≧ 30 dB
非隣接≧ 40 dB |
| 拡張ポートアイソレーション |
≧ 13 dB |
フィルタ技術 |
TFF（薄膜フィルタ） |
| パスバンドリップル |
＜ 0.5 dB |
復帰損失 |
≧ 45 dB |
| 指向性 |
≧ 45 dB |
偏波依存損失 |
≦ 0.30 dB |
| 偏波モード分散 |
≦ 0.1 ps |
ピグテイルタイプ |
250um ベアファイバー
LC/UPC コネクタ付き |
| パッケージ寸法(HxWxD） |
29x129x160 mm |
電力処理 |
≦ 500 mW |
| 光ファイバータイプ |
G657A1 または G657A2 |
光ファイバーの長さ |
≧ 0.85 m |
| 動作温度範囲 |
-40〜85℃ |
保存温度範囲 |
-40〜85℃ |
|
|
