HDMI信号を非圧縮のまま、最長100m伝送可能な延長器。

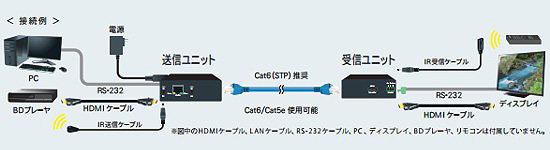

ホームシアターや、デジタルサイネージ、会議室、教室など、HDMI信号の長距離伝送に最適な伝送システムです。遅延や劣化を気にすることなく、LANケーブル一本で映像・音声、リモコン制御信号を伝送するほか、送信ユニットから受信ユニットへの電力供給も可能なため、省スペースでシンプルなシステム構成が可能です。 |
■特長
- 1080p@60Hz,WUXGAを最長100m伝送可能
- 4K2K@30Hzに対応し、最長70m伝送可能
- マルチチャネルリニアPCM、Dolby Digital,DTS,Dolby True HD,DTS-HD Master Audio パススルー対応
- PoE(Power over Ethernet)対応。LANケーブルを利用して送信ユニットから受信ユニットへ電力供給が可能
- RS-232制御信号伝送対応。ディスプレイ装置の制御が可能
- IR制御信号対応。双方向伝送が可能
- HDCP対応
- CECパススルー
※HDMIイーサネットチャンネル、オーディオリターンチャンネルには対応していません。
※HDMI機器をシステムでご使用になる場合、相互の回路設計などに起因し、信号が正常に伝送されない場合があります。これら全ての組合せに対して伝送を保証するものではありません。事前の伝送確認を推奨いたします。
|
 |
■仕様

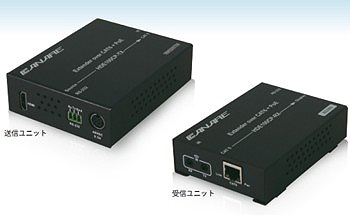

| 製品構成 |
送信ユニット |
受信ユニット |
| 外形寸法 W/H/D |
115×32×91mm |
115×29×81mm |
| 質量 |
230g |
170g |
| HDMI端子 |
HDMI |
| LAN端子 |
RJ-45 |
| RS232端子 |
フェニックス3ピン |
| IR端子 |
φ3.5mmミニジャック |
| 推奨LANケーブル(*1) |
CAT6(STP)シールドケーブル AWG 24 以上 |
| 最大延長距離(*2) |
100m:1080p@60Hz(24, 36bits),WUXGA(RB),WXGA,XGA |
| 70m:4K2K@30Hz,1080p@60Hz (48bits) |
| 電源電圧 |
DC48V (AC100V アダプタ付属) |
| 最大消費電力 |
10W |
| 動作環境 |
温度：0〜40℃ |
| 湿度：30〜85% 結露なきこと |
| 付属品 |
ACアダプタ、取付金具、取付ねじ、IR送信ケーブル、IR受信ケーブル、RS232用フェニックスコネクタ |
|
(*1)：CAT6(UTP),CAT5eケーブルの使用も可能ですが、延長距離が制限される場合もあります。
(*2)：推奨LANケーブルを使用した場合の最大延長距離です。ご使用の環境によって異なります。 |
|
