データセンター向け光成端ソリューション <CORNING>

■EDGE8 ソリューション
 EDGE8 ハウジング  EDGE8 モジュール
 EDGE8 アダプター・パネル  EDGE8 トランクケーブル
 EDGE8 ポート分配モジュール  EDGE8 MTP-LCコネクタ付き分岐コード
 EDGE8 MTPパッチコード  EDGE8 トレイ・キット

■Pretium EDGE ソリューション
 EDGE ハウジング(スライド型)  EDGE ハウジング(固定型)
 EDGE モジュール  EDGE アダプター・パネル
 EDGE トランクケーブル

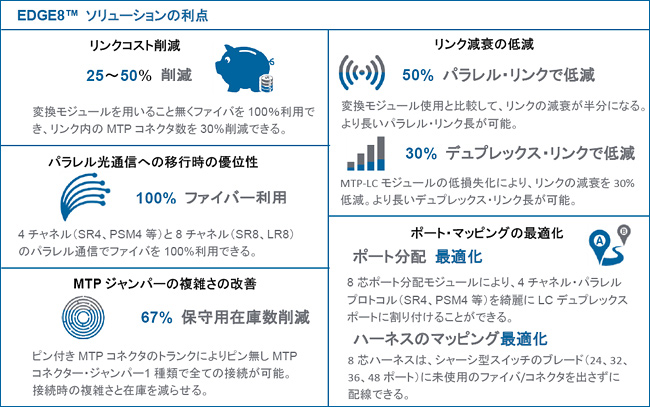

EDGE8 ソリューション [400G対応]
8MTPコネクタを用いた100Gを超える高速通信への移行を容易にするデータセンター光配線ソリューションです。光パラレル・リンクに最適なソリューションで敷設したファイバを無駄なく利用できます。
  • クラス最高レベルの高収容密度、短時間インストールおよびMACsの容易さなどEDGEソリューションとの利点はそのまま。
  • ピン付きMTPコネクタによるトランクにより、MTPジャンパー接続時の複雑さを低減。
  • 識別が容易にできる「8」が表示されたハウジング/モジュールおよびMTPコネクタ
  • Ultra low-loss(超低損失)な光学的特性
  • 将来の400G通信に対応
  • Corning ClearCurve Optical Fiber使用



※こちらの製品についてのお問い合わせは下記担当者までお願いします。

担当者:営業三課 伊藤(秀)
TEL:03-3253-3611 MAIL:sales3@aisan.co.jp

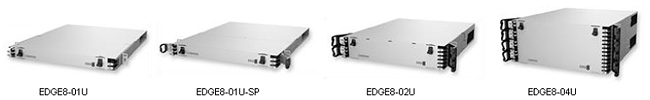

EDGE8 ハウジング

型番 寸法
(高さ×幅×奥行)
最大芯数 パネル
搭載数
税抜価格(\) 在庫
EDGE8-01U 44×432×561mm 96 12個 お問い合わせ下さい 取寄せ
EDGE8-01U-SP 44×432×561mm 144 18個 取寄せ
EDGE8-02U 88×432×561mm 288 36個 取寄せ
EDGE8-04U 177×432×561mm 576 72個 取寄せ
高密度タイプのEDGEラックマウント・ハウジングです。
  • クラス最大のポート収容数
  • スライド・シェリフにより高密度でもMACsが容易

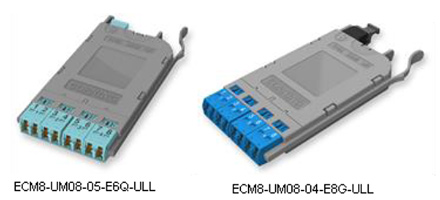

EDGE8 モジュール

型番 ファイバカテゴリー 全面アダプタ アダプタ色 税抜価格(\) 在庫
ECM8-UM08-05-E6Q-ULL MM(OM4) シャッタ付きLC アクア お問い合わせ下さい 取寄せ
ECM8-UM08-04-E8G-ULL SM(OS2) シャッタ付きLC 取寄せ
8MTPコネクターをLCコネクターに変換する低損失モジュールです。
  • スライド挿入固定式でハウジングへ簡単装着
  • ハウジングの前後どちらからでも装着可能
  • 作業性に優れるシャッタ付きLCアダプタ
  • VFLの可視光源をシャッタを透して確認可能


EDGE8 アダプター・パネル

型番 ファイバカテゴリー 前面アダプタ アダプタ色 税抜価格(\) 在庫
EDGE8-CP08-V3 MM(OM3/OM4) MTP アクア お問い合わせ下さい 取寄せ
EDGE8-CP08-V1 SM(OS2) MTP 取寄せ
EDGE8-CP16-V3 MM(OM3/OM4) MTP アクア 取寄せ
EDGE8-CP16-V1 SM(OS2) MTP 取寄せ
EDGE8-CP32-V3 MM(OM3/OM4) MTP アクア 取寄せ
EDGE8-CP32-V1 SM(OS2) MTP 取寄せ
EDGE8トランクにQSFP-SFP+ハーネスやMTPジャンパーを接続する場合に使用します。
  • スライド挿入固定式でハウジングへ簡単装着
  • ハウジングの前後どちらからでも装着可能
  • シャッタ付きMTPアダプタ(マルチモード時、極性反転可能)

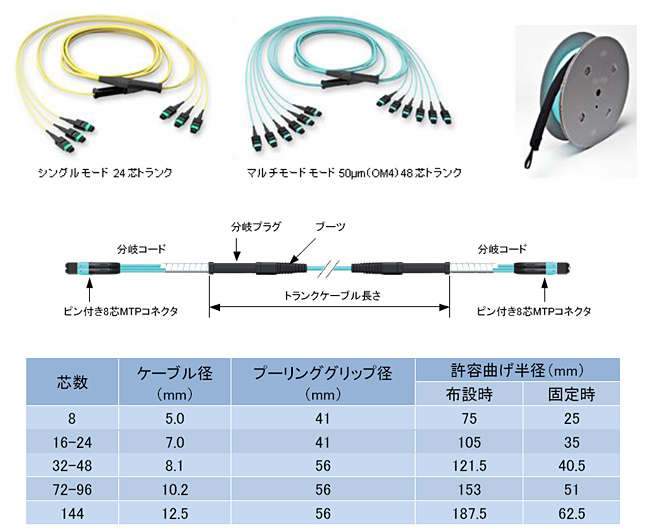

EDGE8 トランクケーブル

■両端MTP(ピン付)コネクタ付き、TIA-568 Type-B極性
型番 ファイバカテゴリー ケーブル色 税抜価格(\) 在庫
GE5E5○○TPNDDU□□□M MM(OM3) アクア お問い合わせ下さい 取寄せ
GE5E5○○QPNDDU□□□M MM(OM4) アクア 取寄せ
GE7E7○○GPNDDU□□□M SM(OS2) 黄色 取寄せ

○○  :芯数(08、16、24、32、48、72、96、および144芯の場合E4)
□□□:トランクケーブル長(001〜300、35メートルの場合の例:035)

データセンターに最適な両端に8芯MTPコネクタを成端済みのケーブルです。
  • 「8」の識別表示がされた8芯MTPコネクタ
  • 1本のトランクケーブルで12芯〜144芯までをサポート
  • 細径軽量で柔軟性に優れたケーブルを使用
  • プーリンググリップ(牽引端)を備えた簡易ドラム巻で直ちに布設できる(グリップの許容張力は440N)
  • LSZH(ロースモーク、ゼロハロゲン)
  • 付属専用クリップでEDGE8ハウジングへの固定が容易

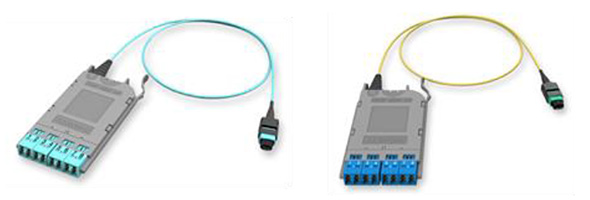

EDGE8 ポート分配モジュール

型番 ファイバカテゴリー ケーブル色 極性 税抜価格(\) 在庫
ECM8-05E6-QE8B-□□□M MM(OM4) アクア Type-B お問い合わせ下さい 取寄せ
ECM8-04E8-GE8B-□□□M SM(OS2) 黄色 Type-B 取寄せ
ECM8-05E6-QE8A-□□□M MM(OM4) アクア Type-A 取寄せ
ECM8-04E8-GE8A-□□□M SM(OS2) 黄色 Type-A 取寄せ
□□□:長さ(001〜025、2メートルの場合の例:002)
ピン無し8芯MTP付コードを組み付けたモジュールです。
4チャネル・パラレル光通信をパッチパネル上で4個のLCデュプレックス・ポートとして綺麗に割り付けることができます。
  • 「8」の識別表示がされた8芯MTPコネクタ
  • シャッタ付LCアダプタ使用
  • ピン付きMTPコネクタも選択可能


EDGE8 8芯 MTP-LCコネクタ付き分岐コード

型番 長さ 極性 税抜価格(\) 在庫
■8心MTP-2芯LC分岐ケーブル(ハーネス) マルチモード(OM3)
HE67908TPH-KB001M 1m Type-B お問い合わせ下さい 取寄せ
HE67908TPH-KB002M 2m Type-B 取寄せ
HE67908TPH-KB003M 3m Type-B 取寄せ
HE67908TPH-KB005M 5m Type-B 取寄せ
HE67908TPH-KB010M 10m Type-B 取寄せ
HE67908TPH-KB020M 20m Type-B 取寄せ
HE67908TPH-KB030M 30m Type-B 取寄せ
■8心MTP-2芯LC分岐ケーブル(ハーネス) マルチモード(OM4)
HE67908QPH-KB001M 1m Type-B お問い合わせ下さい 取寄せ
HE67908QPH-KB002M 2m Type-B 在庫限り特価
21,500

(税込23,650)
在庫限り
HE67908QPH-KB003M 3m Type-B 在庫限り特価
22,500

(税込24,750)
在庫限り
HE67908QPH-KB005M 5m Type-B お問い合わせ下さい  取寄せ
HE67908QPH-KB010M 10m Type-B 取寄せ
HE67908QPH-KB020M 20m Type-B 取寄せ
HE67908QPH-KB030M 30m Type-B 取寄せ
■8心MTP-2芯LC分岐ケーブル(ハーネス) シングルモード
HE87808GPH-KB001M 1m Type-B お問い合わせ下さい 取寄せ
HE87808GPH-KB002M 2m Type-B 取寄せ
HE87808GPH-KB003M 3m Type-B 取寄せ
HE87808GPH-KB005M 5m Type-B 取寄せ
HE87808GPH-KB010M 10m Type-B 取寄せ
HE87808GPH-KB020M 20m Type-B 取寄せ
HE87808GPH-KB030M 30m Type-B 取寄せ

分岐長:61cm
※製品長に分岐長は含まれません。

8芯ピン無しMTPコネクタを2芯LCコネクタ4個に分岐する両端コネクタ付きコードです。
  • 40G QSFP+スイッチポートを4個の10G SFP+ポートへ分配接続するコード
  • 「8」の表示がMTPコネクタにあり、8芯MTPコネクタの識別が可能
  • 極性変更が可能なLCユニブーツ・コネクタ採用
  • 細径ケーブルで取り回しが容易(外径:2.0 mm)
  • 低損失コネクタを採用(MTP:≦0.25 dB、LC:≦0.1 dB)
  • Corning ClearCurve multimode optical fiber使用


EDGE8 MTPパッチコード

型番 長さ 極性 税抜価格(\) 在庫
■12心MTPコネクタ付きケーブル マルチモード(OM3)
J757512TEZ-NB001M 1m Type-B お問い合わせ下さい 取寄せ
J757512TEZ-NB002M 2m Type-B 取寄せ
J757512TEZ-NB003M 3m Type-B 取寄せ
J757512TEZ-NB005M 5m Type-B 取寄せ
J757512TEZ-NB010M 10m Type-B 取寄せ
J757512TEZ-NB020M 20m Type-B 取寄せ
J757512TEZ-NB030M 30m Type-B 取寄せ
■12心MTPコネクタ付きケーブル マルチモード(OM4)
J757512QEZ-NB001M 1m Type-B お問い合わせ下さい 取寄せ
J757512QEZ-NB002M 2m Type-B 取寄せ
J757512QEZ-NB003M 3m Type-B 取寄せ
J757512QEZ-NB005M 5m Type-B 取寄せ
J757512QEZ-NB010M 10m Type-B 取寄せ
J757512QEZ-NB020M 20m Type-B 取寄せ
J757512QEZ-NB030M 30m Type-B 取寄せ

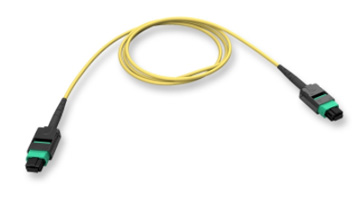

■12心MTPコネクタ付きケーブル シングルモード
J909012GE8-NB001M 1m Type-B お問い合わせ下さい 取寄せ
J909012GE8-NB002M 2m Type-B 在庫限り特価
24,800

(税込27,280)
在庫限り
J909012GE8-NB003M 3m Type-B お問い合わせ下さい 取寄せ
J909012GE8-NB005M 5m Type-B 取寄せ
J909012GE8-NB010M 10m Type-B 取寄せ
J909012GE8-NB020M 20m Type-B 取寄せ
J909012GE8-NB030M 30m Type-B 取寄せ
■8心MTPコネクタ付きケーブル マルチモード(OM3)
JE6E608TE8-NB001M 1m Type-B お問い合わせ下さい 取寄せ
JE6E608TE8-NB002M 2m Type-B 取寄せ
JE6E608TE8-NB003M 3m Type-B 取寄せ
JE6E608TE8-NB005M 5m Type-B 取寄せ
JE6E608TE8-NB010M 10m Type-B 取寄せ
JE6E608TE8-NB020M 20m Type-B 取寄せ
JE6E608TE8-NB030M 30m Type-B 取寄せ
■8心MTPコネクタ付きケーブル マルチモード(OM4)
JE6E608QE8-NB001M 1m Type-B お問い合わせ下さい 取寄せ
JE6E608QE8-NB002M 2m Type-B 取寄せ
JE6E608QE8-NB003M 3m Type-B 取寄せ
JE6E608QE8-NB005M 5m Type-B 取寄せ
JE6E608QE8-NB010M 10m Type-B 取寄せ
JE6E608QE8-NB020M 20m Type-B 取寄せ
JE6E608QE8-NB030M 30m Type-B 取寄せ
■8心MTPコネクタ付きケーブル シングルモード
JE6E608QE8-NB001M 1m Type-B お問い合わせ下さい 取寄せ
JE6E608QE8-NB002M 2m Type-B 取寄せ
JE6E608QE8-NB003M 3m Type-B 取寄せ
JE6E608QE8-NB005M 5m Type-B 取寄せ
JE6E608QE8-NB010M 10m Type-B 取寄せ
JE6E608QE8-NB020M 20m Type-B 取寄せ
JE6E608QE8-NB030M 30m Type-B 取寄せ

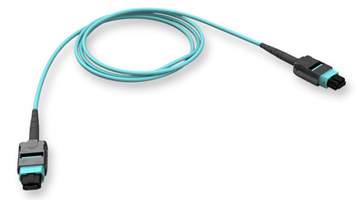

両端MTP(ピン無し)コネクタ付きパッチコードです。
  • 8芯ケーブルは「8」の表示がMTPコネクタにあり、8芯MTPコネクタの識別が可能
  • 低損失MTPコネクタを採用(MTP:≦0.25 dB)
  • 細径ケーブルで取り回しが容易(外径:2.0 mm)
  • Corning ClearCurve multimode optical fiber使用

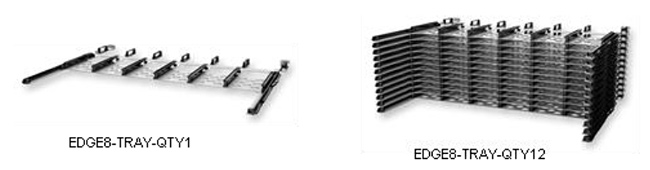

EDGE8 トレイ・キット

型番 寸法
(高さ×幅×奥行)
トレイ数 税抜価格(\) 在庫
EDGE8-TRAY-QTY1 10×432×325mm 1個 お問い合わせ下さい 取寄せ
EDGE8-TRAY-QTY12 10×432×325mm 12個 取寄せ

既設のEDGEハウジングのスライドトレイをEDGE8用トレイに交換できます。
キットは、トレイ1個またはトレイ12個単位で、EDGEトレイとの混在も可能です。

  • 1個のトレイにEDGE8モジュール/パネルを6個搭載可能

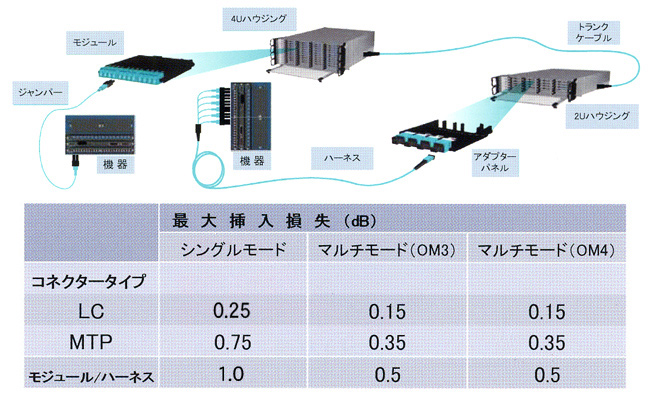

Pretium EDGEソリューション
データセンターの光ファイバー・ケーブル敷設の簡略化とパフォーマンスの向上に効果的な高密度光成端ケーブル・ソリューションです。
  • Plug&Play製品群と比べ、ポート収容数を2倍に高密度化
  • トランクケーブル、モジュール、ハーネス、ジャンパーハウジングで構成されている
  • 光ファイバーは、曲げ特性に優れたClearCurve Optical Fiberを使用
  • 全製品RoHS指令対応

※こちらの製品についてのお問い合わせは下記担当者までお願いします。

担当者:営業三課 伊藤(秀)
TEL:03-3253-3611 MAIL:sales3@aisan.co.jp

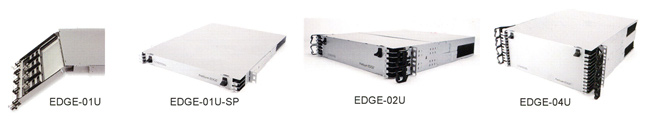

EDGEハウジング(スライド型)

型番 寸法
(高さ×幅×奥行)
最大芯数 パネル
搭載数
税抜価格(\) 在庫
EDGE-01U 44×432×561mm 96 8個 お問い合わせ下さい 取寄せ
EDGE-01U-SP 44×432×561mm 144 12個 取寄せ
EDGE-02U 88×432×561mm 288 24個 取寄せ
EDGE-04U 177×432×561mm 576 48個 取寄せ
高密度タイプのEDGEラックマウント・ハウジングです。
  • クラス最大のポート収容数
  • スライド・シェリフにより高密度でもMACsが容易

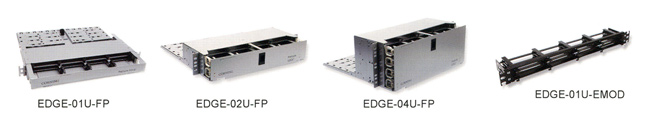

EDGEハウジング(固定型)

型番 寸法
(高さ×幅×奥行)
最大芯数 パネル
搭載数
税抜価格(\) 在庫
EDGE-01U-FP 43×488×439mm 96 8個 お問い合わせ下さい 取寄せ
EDGE-02U-FP 89×432×434mm 192 16個 取寄せ
EDGE-04U-FP 178×432×434mm 384 32個 取寄せ
EDGE-01U-EMOD 44.5×432×107mm 96 8個 取寄せ
固定シェリフ・タイプのEDGEラックマウント・ハウジングです。
  • MACs時に他のジャンパーが動かない
  • Plug&Play製品と比較し、1.5倍のポート収容数

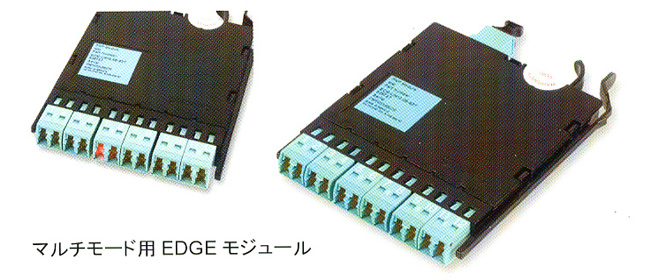

EDGEモジュール

型番 ファイバカテゴリー 全面アダプタ アダプタ色 税抜価格(\) 在庫
ECM-UM12-05-93T MM(OM3) シャッタ付きLC アクア お問い合わせ下さい 取寄せ
ECM-UM12-05-93Q MM(OM4) シャッタ付きLC アクア 取寄せ
ECM-UM12-04-89G SM(OS2) シャッタ付きLC 取寄せ
MTPコネクタをLCコネクタに変換するモジュールです。
  • スライド挿入固定式でハウジングへ簡単装着
  • ハウジングの前後どちらからでも装着可能
  • 作業性に優れるシャッタ付きLCアダプタ
  • VFLの可視光源をシャッタを透して確認可能

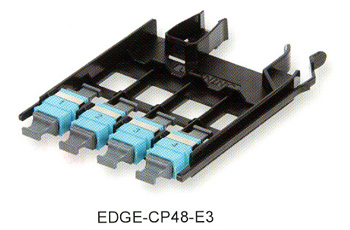

EDGEアダプター・パネル

型番 ファイバカテゴリー 前面アダプタ アダプタ色 税抜価格(\) 在庫
EDGE-CP24-E3 MM(OM3/OM4) MTP アクア お問い合わせ下さい 取寄せ
EDGE-CP24-90 SM(OS2) MTP 取寄せ
EDGE-CP48-E3 MM(OM3/OM4) MTP アクア 取寄せ
EDGE-CP48-90 SM(OS2) MTP 取寄せ
トランクにハーネスを接続する場合やMTPジャンパを接続する場合のようなピン無しのMTPコネクタとピン付きMTPコネクタを接続する時にモジュールの代わりに使用します。
  • スライド挿入固定式でハウジングへ簡単装着
  • ハウジングの前後どちらからでも装着可能

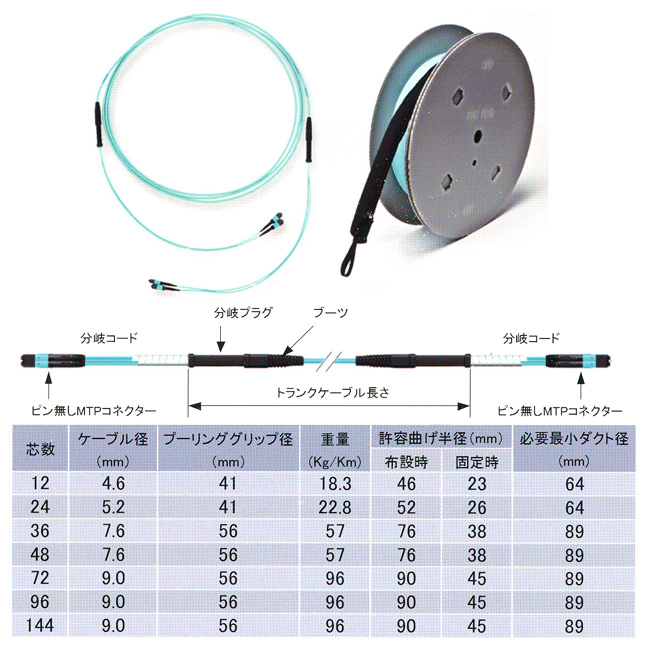

EDGEトランクケーブル

■マルチモード(OM3) 両端MTP(MPO互換)コネクタ付き
型番 心数 長さ 税抜価格(\) 在庫
G757512TLZ88U020M 12 20m お問い合わせ下さい 取寄せ
G757512TLZ88U030M 12 30m
G757512TLZ88U040M 12 40m
G757512TLZ88U050M 12 50m
G757524TLZ88U020M 24 20m お問い合わせ下さい 取寄せ
G757524TLZ88U030M 24 30m
G757524TLZ88U040M 24 40m
G757524TLZ88U050M 24 50m
■マルチモード(OM4) 両端MTP(MPO互換)コネクタ付き
G757512QLZ88U020M 12 20m お問い合わせ下さい 取寄せ
G757512QLZ88U030M 12 30m
G757512QLZ88U040M 12 40m
G757512QLZ88U050M 12 50m
G757524QLZ88U020M 24 20m お問い合わせ下さい 取寄せ
G757524QLZ88U030M 24 30m
G757524QLZ88U040M 24 40m
G757524QLZ88U050M 24 50m
■シングルモード(OS2) 両端MTP(MPO互換)コネクタ付き
G909012GLZ88U020M 12 20m お問い合わせ下さい 取寄せ
G909012GLZ88U030M 12 30m
G909012GLZ88U040M 12 40m
G909012GLZ88U050M 12 50m
G909012GLZ88U020M 24 20m お問い合わせ下さい 取寄せ
G909012GLZ88U030M 24 30m
G909012GLZ88U040M 24 40m
G909012GLZ88U050M 24 50m
データセンターに最適な両端にMTPコネクタを成端済みのケーブルです。
  • 高密度コネクタの使用により、ネットワークの布設工程を短縮し、省スペースを実現
  • 1本のトランクケーブルで12芯〜144芯までをサポート
  • ClearCurveファイバによる細径ケーブルを使用
  • プーリンググリップ(牽引端)を備えた簡易ドラム巻で直ちに布設できる(グリップの許容張力は450N)
  • LSZH(ロースモーク、ゼロハロゲン)
  • 付属専用クリップでEDGEハウジングへの固定が容易


◎上記の当社販売価格には、運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
