カナレ電気 (コネクタ/工具)
　75ΩBNC型プラグ(圧着式) 　75ΩBNC型プラグ(はんだ式)
　75ΩBNC型中継アダプタ 　50ΩBNC型プラグ(圧着式)
　50ΩTNC型プラグ(圧着式) 　50ΩTNC-L型プラグ(圧着式)
　RCA型プラグ(圧着式) 　ケーブルブーツ
　同軸ケーブルストリッパ TS100シリーズ 　工具収納ケース
　マイラストリッパ 　圧着工具


75ΩBNC型プラグ（圧着式）

■エル型(BCP-LCシリーズ)
品番 適合ケーブル 圧着ダイス 税抜価格(\) 在庫
20個
BCP-LC3 L-3C2V,L-3C2VS,3C-2V,V3-3C,V4-3C,V5-3C TCD-35CA 24,400
(税込26,840)		 取寄せ
BCP-LC5 L-5C2V,L-5C2VS,5C-2V,V3-5C,V4-5C,V5-5C TCD-35CA 24,400
(税込26,840)
 取寄せ
BCP-LC5F L-5CF,L-5CFB,LS-5CFB,5C-FB,S-5C-FB TCD-5CF/55FA 24,400
(税込26,840)		 取寄せ
※写真は一例です。

■マルチケーブル専用ストレート型(BCP-VCシリーズ)
品番 適合ケーブル 適合ブーツ 圧着ダイス 税抜価格(\) 在庫
20個 100個
BCP-VA3 V3-3C,V4-3C,V5-3C CB02 TCD-35CA 5,760
(税込6,336)		 28,800
(税込31,680)		 取寄せ
BCP-VA5 V3-5C,V4-5C,V5-5C CB05A TCD-35CA 5,760
(税込6,336)		 28,800
(税込31,680)		 取寄せ
※写真は一例です。

■ストレート型(BCP-Aシリーズ)

※写真は一例です。		 ダイカストボディーの75ΩBNC型プラグです。
他社製品を含めた幅広いケーブルに適合するスタンダードモデルです。
これまでBCP-Cシリーズをお使いの方には、同性能を低価格で、BCP-PCシリーズをお使いの方には、同価格で性能アップを実現します。
品番 適合ケーブル 適合ブーツ 圧着ダイス 税抜価格(\) 在庫
1個 20個 100個
BCP-A25 L-2.5C2V, 2.5C-2V CB02 TCD-35CA - 6,400
(税込7,040)		 32,000
(税込35,200)		 取寄せ
BCP-A25F L-2.5CFB CB02 TCD-35CA - 5,760
(税込6,336)		 28,800
(税込31,680)		 取寄せ
BCP-A3 L-3C2V, L-3C2VS, 3C-2V, V*-3C CB03 TCD-35CA 320
(税込352)		 5,120
(税込5,632)
 25,600
(税込28,160)		 ○
BCP-A3F L-3CFB, LS-3CFB,　V*-3CFB CB03 TCD-35CA - 5,120
(税込5,632)
 25,600
(税込28,160)		 取寄せ
BCP-A31 L-3C2W, 3C-2W CB04 TCD-31C - 5,760
(税込6,336)		 28,800
(税込31,680)		 取寄せ
BCP-A33 L-3C2T, 3C-2T CB05A TCD-35CA - 5,120
(税込5,632)
 25,600
(税込28,160)		 取寄せ
BCP-A4 LV-61S, RG-59B/U CB04 TCD-4CA - 5,120
(税込5,632)
 25,600
(税込28,160)		 取寄せ
BCP-A4F L-4CFB, LS-4CFB, S-4C-FB, TVEFCX,V*-4CFB CB04 TCD-451CA - 5,120
(税込5,632)
 25,600
(税込28,160)		 取寄せ
BCP-A5 L-5C2V, L-5C2VS, 5C-2V, V*-5C CB05A TCD-35CA 320
(税込352)		 5,120
(税込5,632)
 25,600
(税込28,160)		 ○
BCP-A5F L-5CFB, LS-5CFB, 5C-FB, S-5C-FB,V*-5CFB CB05A TCD-35CA 320
(税込352)		 5,120
(税込5,632)
 25,600
(税込28,160)		 ○
BCP-A52 L-5C2W, 5C-2W - TCD-451CA - 5,760
(税込6,336)		 28,800
(税込31,680)		 取寄せ

■ストレート型(BCP-Bシリーズ)

※写真は一例です。		 ダイカストボディーの75ΩBNC型プラグです。
3GH zでの性能を極めた、BNCプラグのハイエンドモデルです。
カナレ製同軸ケーブルとのマッチングを極限まで追究し、従来品を超える高性能を実現しました。
品番 適合ケーブル 適合ブーツ 圧着ダイス 税抜価格(\) 在庫
20個 100個
BCP-B25HD L-2.5CHD CB02 TCD-35CA 5,760
(税込6,336)		 28,800
(税込31,680)		 取寄せ
BCP-B3F L-3CFB, LS-3CFB, V*-3CFB CB03 TCD-35CA 5,440
(税込5,984)
 27,200
(税込29,920)		 取寄せ
BCP-B31F L-3CFW, V5-3CFW CB04 TCD-4CA 5,440
(税込5,984)
 27,200
(税込29,920)		 取寄せ
BCP-B4F L-4CFB, LS-4CFB, V*-4CFB CB04 TCD-451CA 5,440
(税込5,984)
 27,200
(税込29,920)		 取寄せ
BCP-B45HW L-4.5CHWS CB05A TCD-35CA 5,440
(税込5,984)
 27,200
(税込29,920)		 取寄せ
BCP-B53 L-4.5CHD CB05A TCD-35CA 5,760
(税込6,336)		 28,800
(税込31,680)		 取寄せ
BCP-B5F L-5CFB, LS-5CFB, V*-5CFB CB05A TCD-5CF 5,440
(税込5,984)
 27,200
(税込29,920)		 取寄せ
BCP-B51F L-5CFW, V5-5CFW CB05A TCD-55FA 5,440
(税込5,984)
 27,200
(税込29,920)		 取寄せ

■中心コンタクト
品番 適合コネクタ 税抜価格(\) 在庫
10個パック 100個
B11014E BCP-A3,BCP-A25F,BCP-A31,BCP-A33
BCP-LC3,BCP-VA3,MBCP-C25F,RCAP-C3A		 570
(税込627)		 4,560
(税込5,016)		 ○
B11016E BCP-A5,BCP-A4F,BCP-B4F
BCP-LC5,BCP-A52,BCP-VA5,MBCP-C4F,RCAP-C4F,RCAP-C5A		 560
(税込616)		 4,480
(税込4,928)		 ○
B11020D BCP-A5F,BCP-B5F,BCP-B45HW
BCP-B51F,BCP-LC5F,MBCP-C53,MBCP-C5F,RCAP-C5F,RCAP-C53		 620
(税込682)
 4,960
(税込5,456)		 ○
※写真は一例です。

■圧着スリーブ
品番 適合コネクタ 税抜価格(\) 在庫
10個パック 100個
BN7003A BCP-A3,BCP-A3F,BCP-B3F,BCP-LC3,BCP-LC3F,MBCP-C3F,MCF-V5C3,
RCAP-C3A,RCAP-C3F,FP-C3,FP-C3F,DCP-C3F		 320
(税込352)		 2,560
(税込2,816)		 ○
BN7016 BCP-A5,BCP-B45HW,BCP-A33,BCP-LC5,RCAP-C5A,RCAP-C53,FP-C5,SPP-C33-CL 320
(税込352)		 2,560
(税込2,816)		 ○
B75004A BCP-A5F,BCP-B51F,BCP-B5F,BCP-LC5F,MBCP-C5F,RCAP-C5F,FP-C5F 320
(税込352)		 2,560
(税込2,816)		 ○
※写真は一例です。


75ΩBNC型プラグ(はんだ式)

■ストレート型
品番 適合ケーブル 適合ブーツ 税抜価格(\) 在庫
20個 100個
BCP-C1 1.5C-2V,L-1.5C2VS,V3-1.5C,V4-1.5C,V5-1.5C CB01 8,320
(税込9,152)		 41,600
(税込45,760)		 取寄せ
BCP-H3B L-3C2V,L-3C2VS,3C-2V,L-3CF,L-3CFB,LS-3CFB - 18,000
(税込19,800)		 89,600
(税込98,560)		 取寄せ
BCP-H5B L-5C2V,L-5C2VS,5C-2V,L-5CF,L-5CFB,LS-5CFB,5C-FB,S-5C-FB - 18,000
(税込19,800)		 89,600
(税込98,560)		 取寄せ
BCP-H5/1 L-3C2V,L-3C2VS,3C-2V,L-3CF,L-3CFB,LS-3CFB
L-5C2V,L-5C2VS,5C-2V,L-5CF,L-5CFB,LS-5CFB,5C-FB,S-5C-FB		 - 22,100
(税込24,310)		 111,000
(税込122,100)		 取寄せ

BCP-C
※写真は一例です。
BCP-H
※写真は一例です。


75ΩBNC型中継アダプタ

品番 仕様 税抜価格(\) 在庫
1個 20個
BCJ-JK ・BNCメス⇔BNCメス
・中心コンタクトには、ばね特性の優れたベリリウム銅を採用しました。		 360
(税込396)		 5,760
(税込6,336)		 ○


50ΩBNC型プラグ(圧着式)

品番 適合ケーブル 適合ブーツ 圧着ダイス 税抜価格(\) 在庫
20個
BP-C3 L-3D-2V、3D-2V CB03 TCD-35D 8,960
(税込9,856)		 取寄せ
BP-C31 L-3D-2W、3D-2W CB04 TCD-3151D 9,280
(税込10,208)		 取寄せ
BP-C4 RG-58C/U、RG-58A/U CB03 TCD-35D 8,960
(税込9,856)		 取寄せ
BP-C5 L-5D-2V、5D-2V CB05A TCD-35D 8,960
(税込9,856)		 取寄せ
BP-C5FA L-5D-FB、5D-FB CB05A TCD-55FA 8,960
(税込9,856)		 取寄せ
BP-C51 L-5D-2W、5D-2W - TCD-3151D 9,280
(税込10,208)		 取寄せ
BP-C51F L-5DFBW-PE - TCD-35DF 9,600
(税込10,560)		 取寄せ
※写真は一例です。


50ΩTNC型プラグ(圧着式)

■ストレート型
品番 適合ケーブル 適合
ブーツ		 圧着ダイス 税抜価格(\) 在庫
20個
TNP-C3 L-3D2V、3D-2V CB03 TCD-35D 8,960
(税込9,856)		 受注生産
TNP-C31 L-3D2W、3D-2W CB04 TCD-3151D 9,280
(税込10,208)		 取寄せ
TNP-C4 RG-58C/U、RG-58A/U CB03 TCD-35D 9,280
(税込10,208)		 受注生産
TNP-C5 L-5D2V、5D-2V CB05A TCD-35D 8,960
(税込9,856)		 取寄せ
TNP-C51 L-5D2W、5D-2W - TCD-3151D 9,600
(税込10,560)		 取寄せ
TNP-C5F L-5DFB、5D-FB CB05A TCD-55FA 8,960
(税込9,856)		 取寄せ
※写真は一例です。


50ΩTNC-L型プラグ（圧着式）

■エル型
品番 適合ケーブル 圧着ダイス 税抜価格(\) 在庫
20個
TNP-LC31 L-3D2W、3D-2W TCD-3151D 31,100
(税込34,210)		 取寄せ
TNP-LC51 L-5D2W、5D-2W TCD-3151D 31,100
(税込34,210)		 取寄せ


RCA型プラグ(圧着式)

品番 適合ケーブル 適合
ブーツ		 圧着ダイス 税抜価格(\) 在庫
20個
RCAP-C3A L-3C-2V、L-3C2VS CB24 TCD-35CA 11,900
(税込13,090)		 取寄せ
RCAP-C3F L-3C-FB、L-3CFB CB24 TCD-35CA 11,900
(税込13,090)		 取寄せ
RCAP-C4A LV-61S、RG-59B/U CB25 TCD-4CA 11,900
(税込13,090)		 取寄せ
RCAP-C4F L-4C-FB、LS-4C-FB CB25 TCD-4CA 11,900
(税込13,090)		 取寄せ
RCAP-C5A L-5C-2V、LS-5C-2VS CB26 TCD-35CA 11,900
(税込13,090)		 取寄せ
RCAP-C5F L-5C-FB、LS-5C-FB CB26 TCD-5CF 11,900
(税込13,090)		 取寄せ

※写真は一例です。		 RCAピンコネクター・圧着工具はBNC型プラグと共用です


ケーブルブーツ

品番 カラー 税抜価格(\) 在庫
1袋（20個） 1箱（100個）
CB01 黒・赤・黄・緑・青・白 320
(税込352)		 1,600
(税込1,760)		 取寄せ
CB02 黒 320
(税込352)		 1,600
(税込1,760)		 取寄せ
CB03 黒・茶・赤・橙・黄・緑・青・紫・灰・白 320
(税込352)		 1,600
(税込1,760)		 取寄せ
CB04 320
(税込352)		 1,600
(税込1,760)		 取寄せ
CB05A 320
(税込352)		 1,600
(税込1,760)		 取寄せ

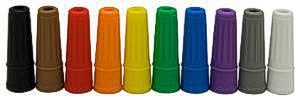

※写真はCB03です。
コネクタとケーブルの接続部に取り付けることによって屈曲性能を向上できます。エラストマーを使用のため、耐候性に優れています。


同軸ケーブルストリッパ TS100シリーズ

品番 設定 税抜価格(\) 在庫
TS100 V3-3C,V4-3C,V5-3C,3C-2V,L-3C2VS,
V3-5C,V4-5C,V5-5C,5C-2V,L-5C2VS,5C-FB 		7,120
(税込7,832)
 ○
TS100D 3D-2V,3D-2W,5D-2V,5D-2W,5D-FB 7,280
(税込8,008)		 取寄せ
TS100T 3C-2T,3C-2W,3C-2V,5C-2W,5C-2V 7,280
(税込8,008)		 取寄せ
TSC TS100,TS100D,TS100T用交換刃(1枚) 770
(税込847)		 取寄せ

※写真は一例です。		 ■特長
同軸ケーブル皮むきスピードアップ。


工具収納ケース

品番 税抜価格(\) 在庫
TB-2A 4,300
(税込4,730)		 取寄せ

※コネクタ、工具は付属しません。		 ・TS100*用
・カナレ製圧着式コネクタ(100個)、圧着工具、同軸ケーブルストリッパ(TS100シリーズ)が収納できるケース。


マイラストリッパ

品番 税抜価格(\) 在庫
TS-SP33 1,920
(税込2,112)		 取寄せ
・L-3C2Tの一括テープ(マイラテープ)を簡単に剥くことができます。
・適合ケーブル：L-3C2T,3C-2T


圧着工具

品番 税抜価格(\) 在庫
TC-1 7,760
(税込8,536)		 取寄せ
簡単で確実に高品質が得られる、圧着工具です。

■圧着ダイス
品番 適合ケーブル 税抜価格(\) 在庫
TCD-1DB 1.5C-2V 11,200
(税込12,320)		 取寄せ
TCD-31C L-3C2W、3C-2W 12,640
(税込13,904)		 取寄せ
TCD-3151D L-3D2W、3D-2W、L-5D2W、5D-2W 12,160
(税込13,376)		 取寄せ
TCD-35CA L-2.5C2V、2.5C-2V、L-3C2V、L-3C2VS、3C-2V、V3〜5-3C
L-3CFB、LS-3CFB、V3〜5-3CFB、L-3C2T、3C-2T		 9,840
(税込10,824)		 取寄せ
TCD-35D L-3D2V、3D2V、RG58C/U、RG58A/U、L-5D2V、5D-2V 12,480
(税込13,728)		 取寄せ
TCD-4CA L-4CFB、LS-4CFB、S-4C-FB、V3〜5-4CFB、LV-61S、RG-59B/U 11,840
(税込13,024)		 取寄せ
TCD-451CA L-5C2W、5C-2W、L-4CFB、S-4C-FB、V3〜5-4CFB、LV-61S、RG-59B/U 11,840
(税込13,024)		 取寄せ
TCD-55FA L-5CFB、LS-5CFB、S-5C-FB、V3〜5-5CFB、L-5DFB、5D-FB 11,200
(税込12,320)		 取寄せ
TCD-5CF L-5CFB、LS-5CFB、S-5C-FB、V3〜5-5CFB 7,040
(税込7,744)		 取寄せ
TCD-67HD L-6CHD、L-7CHD 11,200
(税込12,320)		 取寄せ
TCD-7CA 7C-2V、L-7CFB、7C-FB、S-7C-FB 11,200
(税込12,320)		 取寄せ
※写真は一例です。

■圧着ペンチ
品番 仕様 税抜価格(\) 在庫
TC-35CA TC-1+TCD-35CA 18,100
(税込19,910)		 ○
TC-5CF TC-1+TCD-5CF 15,300
(税込16,830)		 取寄せ
※写真は一例です。 圧着ダイスと工具本体のセットです。
同軸ケーブルの適合コネクタ一覧 圧着式コネクタの取付法

品番 メーカー 税抜価格(\) 在庫
P-741
※TC-35CA対応品
ホーザン 7,600
(税込8,360)		 ○
P-740
※計測器、コンピュータ、放送機材等に使わせれるBNC/TNC/BNCCコネクター用
7,600
(税込8,360)		 ○


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。又、※印は受注生産品になりますので、納期、価格、LOT等はお問い合わせ下さい。（03-3253-3611）
