ケーブルテスター　＜Softing＞

■ケーブルテスター
　ワイヤーエキスパート　WX4500
　ワイヤーエキスパート　WX500
　ワイヤーエキスパート　WX500R
■ケーブル検証ツール
　ネットエキスパート　NX1400
■サポートプログラム
　エキスパートケア


型番 製品内容 税抜価格(\) 在庫

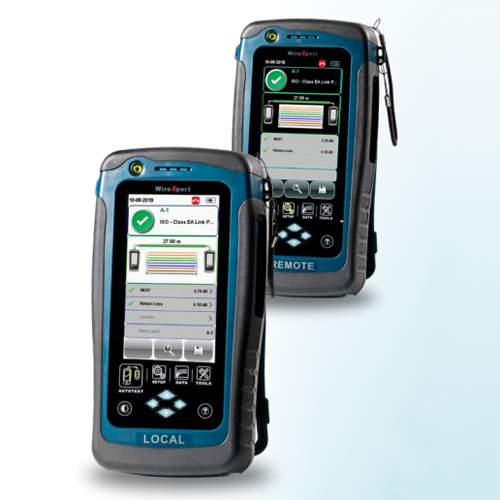

ワイヤーエキスパート WX4500 ・ワイヤーエキスパート WX4500本体(ローカル機×1、リモート機×1)
・チャネルアダプタ×2
・パーマネントリンクアダプタ×2
・ACアダプタ×2
・ソフトキャリングケース×1
・取扱説明書×1		 お問合せください 取寄せ
■特長
  • 簡単で効率的な測定
    タッチパネルで操作が行えるので、測定が簡単、直感的に行えます。
    新方式のデュアルコントロールシステム(DCS)によりテスト工程がより短縮されます。作業を一人で行う場合でも作業時間を大幅に短縮出来ます。
  • CAT7A(CLASS FA)認証試験
    2500MHzまでの測定周波数によりCLASS FAのケーブル認証試験も実行可能です。
    今後の40G/100Gイーサネット試験にも対応しています。
  • 新型パーマネントリンクアダプタ
    高性能パーマネントリンクコードを採用しており、リンクコードとリンクアダプタの着脱が可能です。
    リンクコードまたはリンクアダプタのみの交換も可能となり、運用コストの削減が出来ます。
  • ファイバテストアダプタ
    ファイバテスト用として、マルチモード用、シングルモード用の各テストアダプタを用意しています。
    各ファイバアダプタはそれぞれ2波長をサポートしています。
  • 斬新な測定アーキテクチャ
    広帯域幅での測定により高精度な測定が行えます。
    独自技術のRF測定エンジンにより測定確度はレベルIV以上です。高速デジタル同期とデータ処理ブロックにより、測定時間を大幅に短縮できます。
  • エイリアン・クロストーク測定
    エイリアン・クロストークの測定が行えます。
    また、分析も出来ますのでデータ分析用のPCを持ち歩く必要がありません。
■参考動画　⇒ 【YouTube】

■仕様
テストパラメーター 測定周波数レンジ　1M～2500MHz
測定確度　TIAレベルIV以上
接続ポート ・電源ジャック
・テストアダプタポート(チャネル/パーマネントリンク)
・RJ-45
・USBコネクタ
・USBホストコネクタ(フラッシュ・ドライブ：データ保存用)
・オーディオジャック
試験項目 ・挿入損失
・NEXT(近端漏話減衰量)/PSNEXT
・ACR-F/PSACR-F
・リターンロス/ループ抵抗
・ワイヤマップ(シールド含む)
・ケーブル長/伝搬遅延/遅延時間差
試験規格 ・TIA-568-C.2,Cat5～7A
・ISO/IEC 11801,EN 50173,ClassD,E,EA,F,FA
・JIS X5150:2004
電源 ・充電式リチウムイオンバッテリー(連続8時間使用)
・ACアダプタ：100～240V AC
寸法/重量 232×126×86.7(mm)/0.9kg(含電池)
メモリ ・内部メモリ：内部フラッシュメモリ 500MB(テスト結果2,000件保存可能)
・外部メモリ：USBフラッシュドライブ(1GB標準添付、最大32GBに対応)
■オプション
型番 製品名 税抜価格(\) 在庫
WX-AD-6ACH2 チャネルテストセットアダプタセット お問合せください 取寄せ
WX-AD-6ALINK1 パーマネントリンクアダプタ 取寄せ
WX-AC-6ALCORD1 パーマネントリンクコード 取寄せ
WX-AD-TERACH2 CLASS FAチャネルアダプタセット(TERA) 取寄せ
WX-AD-TERACHKIT2 CLASS FAチャネルアダプタセット(TERAコード付) 取寄せ
WX-AC-BAT1 バッテリパック 取寄せ
WX-AC-TALKSET1 トークセット 取寄せ
WX-AD-MM2 マルチモード光ファイバテストアダプタ(850/1300)
リファレンスコード(デュプレックス)×2本付		 取寄せ
WX-AD-SM2 シングルモード光ファイバテストアダプタ(1310/1550)
リファレンスコード(デュプレックス)×2本付		 取寄せ


型番 製品内容 税抜価格(\) 在庫

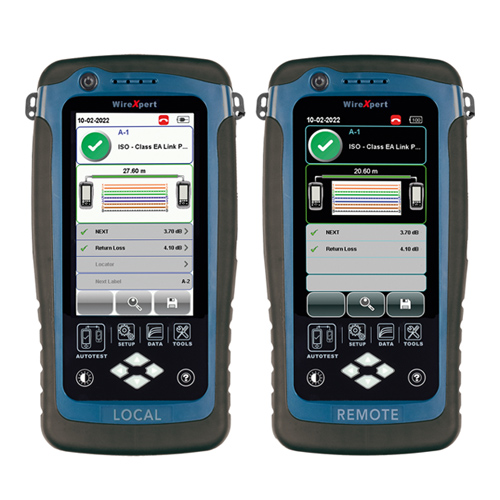

ワイヤーエキスパート WX500 ・ワイヤーエキスパート WX500本体
(メインユニット、リモートユニット　各1)
・チャネルアダプタ×2
・パーマネントリンクアダプタ×2
・ACアダプタ×2
・USBメモリ×1
・トークヘッドセット×2
・ソフトキャリングケース×1
・取扱説明書×1
お問合せください		 取寄せ
ワイヤーエキスパート WX500R ・ワイヤーエキスパート WX500R本体
(メインユニット、リモートユニット　各1)
・チャネルアダプタ×2
・パーマネントリンクアダプタ×1
・リチウムイオンバッテリ×2
・タッチペン×2
・ディスプレイ保護カバー×2
・ACアダプタ×2
・USBメモリ×1
・トークヘッドセット×1
・ソフトキャリングケース×1
・校正証明書×1
・取扱説明書×1

※ワイヤーエキスパート　WX500にファイバー測定機能が追加されます
(ファイバーモジュールは別売)
お問合せください		 取寄せ

■特長
  • ケーブル認証試験をサポート
    ・TIA 568-C2,Cat5e,6,6A
    ・ISO/IEC 11801,EN50173 Class D,E,EA
  • 測定周波数1～500MHz
  • 試験時間はCat6Aで9秒以内
  • メイン・リモート両ユニットにタッチパネルを搭載。試験開始、データ保存が可能
  • 内蔵メモリ1Gb(テスト結果4,000件保存可能)
  • 測定確度TIA レベルⅢeに準拠(ETL認定済)
  • WX500を2セット使用すればエイリアン・クロストーク測定が可能
  • 別売ソフトウェアの追加によりWX4500にグレードアップが可能
■仕様
テストパラメーター 測定周波数レンジ　1～500MHz
測定確度　LEVELⅢe
試験項目 ・挿入損失
・NEXT(近端漏話減衰量)/PSNEXT
・ACR-F/PSACR-F
・リターンロス/ループ抵抗
・ワイヤマップ(シールド含む)
・ケーブル長/伝搬遅延/遅延時間差
試験規格 ・TIA-568-C.2,Cat5～6a
・ISO/IEC 11801,EN 50173,ClassD,E,EA
・JIS X5150:2004
電源 ・充電式リチウムイオンバッテリー(連続8時間使用)
・ACアダプタ：100～240V AC
寸法/重量 232×126×86.7(mm)/1.4kg(ユニット)
メモリ ・内部メモリ：内部フラッシュメモリ 500MB
・外部メモリ：USBフラッシュドライブ(1GB標準添付、最大32GBに対応)

■オプション
型番 製品内容 税抜価格(\) 在庫
WX500⇒WX4500アップグレードサービス WX4500の機能が全て使用可能になります。
試験内容、オプション　等		 お問合せください 取寄せ


型番 製品名 税抜価格(\) 在庫
NX1400 ネットエキスパート　NX1400 お問い合わせください 取寄せ

■特長
  • ネットワークケーブル・同軸ケーブルを検証
  • ケーブルリンクが最大データ送信能力を発揮しているかを確認（最大1Gb/s)
  • イーサネットの実際のスピードを測定
  • ワイヤーマップ・長さ・短絡（short)・スプリットペアあるいは開放（open)をテスト
  • IEEE802.3ab規格適合のケーブル試験
  • ケーブル性能不良ポイントの発見・検証
  • 遅延時間差を測定
  • 測定器に結果保存可能、合格/不合格を判定する規格に基づく測定レポート
  • IPv6対応
  • CDP/LLDP/NDP、VLANを検出

■仕様
ケーブル測定 最大305m
スプリットペア検知 1～305m
測定長 最大457m(±5%)
不良個所の距離 最大200m（±5%+1m)
最高8個のリモート・IDをサポート
最高20個のRJ45とF型コネクタIDをサポート （リモートのみ）
PoE IEEE802.3af、IEEE802.3at(PoE+)適合
最大25W級・ロードケーブルを試験
稼働中のイーサネット 10/100/1000Base-T(半/全二重）が提供するスピードを表示
10/100Base-Tに接続可能
電源 リチウムイオンバッテリ
スタンバイ/20時間
1Gリンク環境/1時間
使用環境 操作：0～50℃
保存：-30～60℃
相対湿度：10～90%
寸法 60×100×230mm
重量 508g(電池含む）

■構成品
ネットエキスパートNX1400本体 1台
アクティブリモート 1台
4GB SDカード 1枚
マイクロUSBケーブル 1本
ネットワーク・同軸リモートセット 1式
ACアダプタ 2個
ネットワークパッチケーブル 2本
サクリフィシアルケーブル 2本
ソフトキャリングケース 1個
取扱説明書 1部



■サポートプログラム
型番 税抜価格(\) 在庫
エキスパートケア　初年度 お問合せください 取寄せ
エキスパートケア　2年目以降 取寄せ
エキスパートケア　複数年申し込み　2年間 取寄せ
エキスパートケア　複数年申し込み　3年間 取寄せ
ワイヤーエキスパートをご購入頂いた全てのお客様へより安心してお使い頂く為に、将来の消耗部品コストや校正費用、また万が一の故障に備えたサポートプログラム「エキスパートケア」をご用意しております。
■プログラム特典
  • 無償修理(*注1)
    機器(メイン/リモート機)の故障に関して無償で修理致します。
  • 消耗部品の無償交換(*注2)
    部品4種類(チャネルアダプタ、リンクアダプタ、リンクコード、バッテリ)は年に各1回ずつ交換が無料です。
  • 校正費用無料
    年1回の校正費用が無料になります。
  • 代替器の手配(*注3)
    修理や校正で機器をお預かりする際に、無料で代替器を手配致します。

    *注1…消耗部品、その他アクセサリーは含んでおりません。また修理可能な範囲については通常使用時による不具合や故障に限ります。
    *注2…4種類全ての部品交換が可能ですが、交換のタイミングは1年以内で各1回ずつとなり、この特典権利は翌年への持越しはできません。
    *注3…代替品をお送りするタイミングは都度ご相談させていただきます。

※申し込み方法→お問い合わせ下さい。


◎上記の当社販売価格には、運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
