ケーブルテスター・アナライザー　＜FLUKE＞
　DSX2-8000ケーブルアナライザー 　DSX-602-PRO ケーブルアナライザー
　DSXシリーズ用オプション
　GOLDサポート・サービス 　CableIQ 配線検証テスター
　LinkIQ ケーブル＋ネットワークテスター　 　LinkIQ 産業用イーサネット・ケーブル ネットワーク・テスター

DSX2-8000ケーブルアナライザー


Versiv オータム・キャンペーン 2023
Versivファミリー・テスターお買い得サポート特典

---キャンペーン期間　2023年9月5日～12月15日まで---
本キャンペーンはVersivシリーズ製品とゴールド・サポート・サービスを同時にご購入頂いたお客様に、最大60万円のキャッシュバックをご提供させて頂く内容となっております。

■キャンペーン内容
  • 特典1
    Versivシリーズ製品とゴールド・サポート・サービスの同時購入で、    最大60万円のキャッシュバックをご提供いたします。
  • 特典2
    新製品DSX 602 PRO と DSX2 5000 をキャンペーン特価にてご提供！
  • 特典3
    税制優遇の工業会への証明書申請手数料をフルーク社にて負担いたします。
    ※手数料負担のみですので、申請手続きにつきましてはお客様にてお願いします。

    詳細についてはキャンペーン概要（PDF）を御参照下さい。

■対象製品
  1. DSX2-8000 ケーブルアナライザーおよびファイバー・モジュール・キット
  2. DSX602-PRO ケーブルアナライザー・メタル専用モデル
  3. DSX2-5000 ケーブルアナライザー
  4. CertiFiber Pro 光損失測定試験セットおよびモジュール・セット
  5. OptiFiber Pro　OTDR (光パルス試験器)およびモジュール・セット

■キャンペーン申し込み用紙


型番 製品名/詳細  税抜価格(\) 税抜定価(\) 在庫
DSX2-8000 AP DSX-8000ケーブルアナライザー お問い合わせ下さい 2,310,000
(税込2,541,000)		 〇
DSX2-8000MI AP
 DSX-8000,マルチモード光損失測定モジュール
Fiber Inspector ビデオ・プローブ バンドルキット		 お問い合わせ下さい 3,280,000
(税込3,608,000)		 取寄せ
DSX2-8000QI AP
 DSX-8000,4波長光損失測定モジュール
Fiber Inspector ビデオ・プローブ バンドルキット 		 お問い合わせ下さい 4,310,000
(税込4,741,000)		 取寄せ
DSX2-8000QOI AP
 DSX-8000,4波長光損失測定モジュール・OTDRモジュール
Fiber Inspector ビデオ・プローブ バンドルキット 		 お問い合わせ下さい 5,820,000
(税込6,402,000)		 取寄せ
DSXケーブルアナライザー・シリーズのメタル線テスト・ソリューションを使用することで、最大40ギガビットのイーサネットを対象としたツイスト・ペア・ケーブルのテストや認証を行えます。Cat5e,6,,6A,8,またはクラスFAおよびクラスI/IIの仕様など、すべての配線システムに対応しています。
■仕様
ケーブル・タイプ
シールド及びシールドなしのペアのLANケーブル TIA カテゴリー3、4、5、5e、6、6A、8:100Ω ISO/IEC クラスC、D、E、EA、F、FA、I/II：:100Ωおよび120Ω
テスト規格
TIA TIA 568シリーズのカテゴリー3、4、5、5e、6、6A、8
ISO/IEC ISO/IEC 11801シリーズのクラスCおよびD、E、EA、F、FA、I/II認証
最大周波数 2000MHz
一般仕様
自動テストの時間 Cat 5eまたは6/Class DまたはEの完全双方向自動テスト：7秒
Cat 6A/Class EAの完全双方向自動テスト：8秒
Cat 8の完全双方向テスト：16秒
■特長
  • 最速のテスト時間：Cat6A認証試験が8秒
  • Cat8配線ソリューションを提供するメーカーが認証した初のテスター
  • 独立認証機関(ETL)から確度レベル2Gを検証された初のテスター
  • 確度レベル2Gのテスターに要求される配線経路上のシールド導通性を試験できる唯一のテスター
  • 最先端のPoEシステムの動作を保証するために重要な抵抗アンバランス試験が可能なテスター(DSX-5000も測定可能)

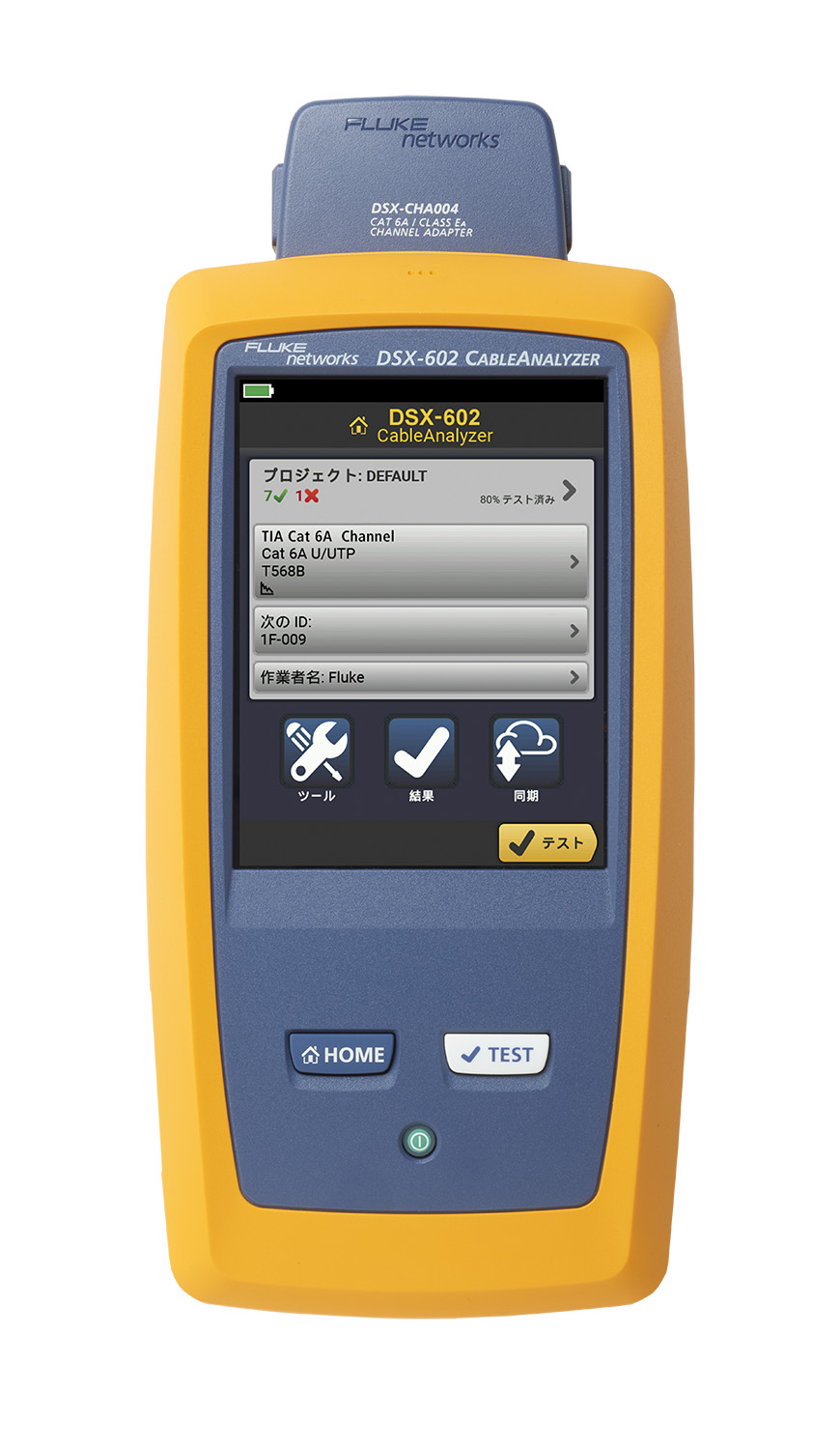

DSX-602-PRO ケーブルアナライザー

型番 製品名/詳細  税抜価格(\) 税抜定価(\) 在庫
DSX-602-PRO DSX-602-PRO ケーブルアナライザー お問い合わせ下さい 1,298,000
(税込1,427,800)		 取寄せ
GLD-DSX-602-PRO
 GOLDサポート・サービス DSX-602-PRO 1年間 お問い合わせ下さい 108,000
(税込118,800)		 取寄せ
GLD3-DSX-602-PRO
 GOLDサポート・サービス DSX-602-PRO 3年間 お問い合わせ下さい 240,000
(税込264,000)		 取寄せ
DSX-602-PRO ケーブルアナライザー・メタル専用モデルは、Cat3 ClassC から Cat6A ClassEA までのメタル・ツイスト・ペア配線ケーブルに不可欠な認証ツールです。スピードと信頼性が特徴で、効率化と生産性を向上しつつ、最終的な結果を確認できます。
■仕様
テスト規格
TIA TIA 56-C.2 または TIA-1005 の Cat3、4、5、5e、6、6A
ISO/IEC ISO/IEC 11801-2002および改訂のClass C、D、E、EA 認証
最大周波数 500MHz
一般仕様
自動テストの時間 Cat 5eまたは6/Class DまたはEの完全双方向自動テスト：9秒
Cat 6A/Class EAの完全双方向自動テスト：10秒
■特長
  • Cat 6Aおよび ClassEA のメタル配線認証試
  • チャネル測定用アダプターおよびパーマネント・リンク測定用アダプターが付属
  • Cat6Aテスト時間は10秒
  • ProjX™管理システムにより、テストのセットアップを迅速かつ 確実に実施
  • HDTDXおよび HDTDR 診断により障害位置を正確に特定
  • LinkWare™Live と統合して、あらゆるスマート・デバイスからジョブとテスターの管理が可能
  • LinkWare™PC を使用して、レポートを迅速かつ簡単に作成可能
詳細はこちら

DSXシリーズ用オプション


Versiv オータム・キャンペーン 2023
DSX用 パッチコード・アダプター お買い得サポート特典

---キャンペーン期間　2023年9月5日～12月15日まで---
対象製品のゴールド・サポート・サービス加入者様向けに下記3製品をキャンペーン期間中、特別価格にてご提供させて頂きます。
※DSX-602-PROは対象外となります

■対象製品

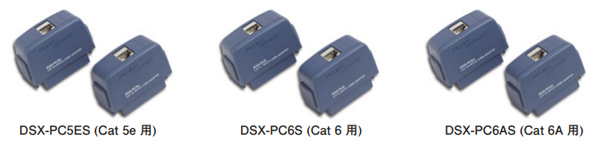

  • DSX-PC5ES　DSX用 Cat5e パッチコード・テスト・アダプターセット
  • DSX-PC6S　　DSX用 Cat6 パッチコード・テスト・アダプターセット
  • DSX-PC6AS　DSX用 Cat6A パッチコード・テスト・アダプターセット

■特別価格
  • 1年間のGOLD契約者様には上記製品を10,000円引きにてご提供させて頂きます。
  • 3年間のGOLD契約者様には上記製品を12,000円引きにてご提供させて頂きます。
  • 但し、GOLD 1契約につき上記製品を各1セット （計3セットまで） とさせて頂きます。
    詳細についてはキャンペーン概要（PDF）を御参照下さい。

■キャンペーン申し込み用紙

■DSX用パッチコード・テスト・アダプタ
型番 商品名 税抜価格(\) 税抜定価(\) 在庫
DSX-PC5ES DSX用Cat5eパッチコード・テスト・アダプター お問い合わせ下さい 240,000
(税込264,000)		 取寄せ
DSX-PC6S DSX用Cat6パッチコード・テスト・アダプター お問い合わせ下さい 240,000
(税込264,000)		 取寄せ
DSX-PC6AS DSX用Cat6Aパッチコード・テスト・アダプター お問い合わせ下さい 240,000
(税込264,000)		 取寄せ
一度に双方向での測定ができる為、工場や配線施工の現場におけるパッチコード製造・作成後における試験時間の大幅な短縮が実現できます。

型番 商品名 税抜価格(\) 税抜定価(\) 在庫
DSX-CHA-M12-X-S DSX M12用Xコード・アダプター・セット お問い合わせください 133,000
(税込146,300)		 取寄せ

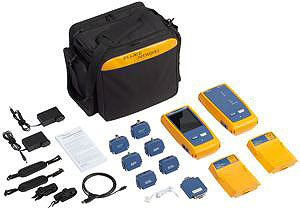

DSX2-5-IE-K1 AP DSX-5000,インダストリアル・イーサネット・アダプター　バンドルキット お問い合わせください 1,980,000
(税込2,178,000)		 取寄せ

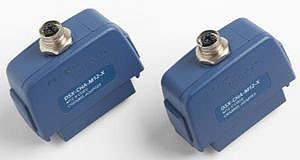

DSX-CHA-M12-X-S
  • DSX-5000、DSX2-5000、DSX-8000、DSX2-8000で使用することができます。
    ※VERSIVのファームウェア・バージョンを6.1にする必要があります。
DSX-CHA-M12-X-S
  • バンドルキットには
    DSX-CHA004S チャネル・アダプター・セット、DSX-CHA021S DSX M12用Dコード・アダプター・セット
    DSX-CHA-M12-X-S DSX M12用Xコード・アダプター・セット
    が含まれています。
    DSX-PLA004S パーマネントリンク・アダプター・セットは含まれていません。基準値を取得する場合は同梱されているDSX-REFMODを使用します。
「DSX M12用 Xコード・アダプター」は、最大10ギガビット/秒の通信速度をサポートし、かつ過酷なイーサネット環境用に設計された規格適合コネクターであるM12-Xコネクターを用いた配線システム専用の試験アダプターです。また、この新しいアダプターとのバンドル・モデルであるDSXシリーズの「DSX-5000 インダストリアル・イーサネット・アダプター・バンドルキット」もご用意しました。


GOLDサポート・サービス

■DSX用GOLDサポート
型番 商品名 税抜価格(\) 税抜定価(\) 在庫
GLD-DSX-8000 GOLDサポート・サービス　DSX-8000 お問い合わせ下さい 141,000
(税込155,100)		 取寄せ
■GOLDサポート・サービスの特典
  1. 1年間の無償修理
    万一、お使いの機器が不具合を起こした場合、新たな修理費のご用意は必要ありません。（アクセサリー、消耗品等は含みません）
  2. 修理期間中の貸出機器は無料
    機器を修理している期間には、校正された代替用の機器を無料でお貸出し致します。
  3. 校正費用（成績書付き）無償
    機器を最良の状態で使用いただくために、1回の校正料金データ付（校正証明書、試験成績書、トレーサビリティー・チャート）が含まれております
  4. エンハンスメント20%OFF
    ハードウェア、ソフトウェアのエンハンスメント（グレードアップなど）をご注文の場合、定価費用の20%をお値引きします


CableIQ 配線検証テスター

型番 商品名 製品内容 在庫

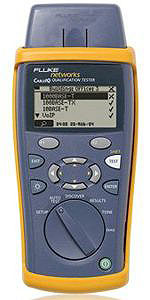

CIQ-100 CableIQ 配線検証テスター CableIQ本体
リモート・アダプター
ソフト・キャリング・ケース
USBケーブル
CD-ROM（取扱説明書、レポーター・ソフト）		 販売終了

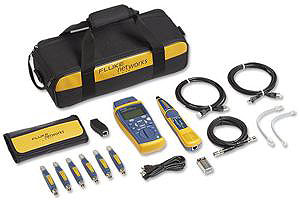

CIQ-KIT CableIQ 拡張 IT キット CableIQ本体
リモート・アダプター
InteliTone200プローブ
リモート・オフィスID（6）
ハード・キャリング・ケース
USBケーブル
CD-ROM（取扱説明書、レポーター・ソフト）		 販売終了
CIQ-KRQ CableIQ 住宅/ビルメンテナンス　キット CableIQ本体
リモート・アダプター
RJ45パッチコード(2)
RJ11パッチコード
USBケーブル
裸線アダプター
ペアワイヤー・アダプター
スピーカー・ワイヤー・アダプター
同軸ケーブル
同軸BNCアダプター
同軸RCAアダプター
「検証済」ラベル(50)
ソフト・キャリング・ケース
CD-ROM(取扱説明書、レポーターソフト)		 販売終了

CIQ-100
CIQ-KIT
  • 既存配線のスピード（10/100/1000BASE）を検出
    4秒のテストで、既存ケーブルが音声/10/100、VoIPあるいはギガビット・イーサネットのどこまでサポートしているか、すばやく検出することができます。
  • ケーブル性能不良のトラブルシュート
    必要とするネットワーク速度をサポートしていないのはなぜか？その問題箇所を見つけることができます。(例：7mで接続不良)
  • 速度/半二重/全二重の不適合を瞬時に検出
    場所を移動することなく、物理層におけるPCとネットワーク機器の設定不一致を検出できます。
  • インテリジェント・ワイヤーマップを使用して簡単に不良を切り分け
    ワイヤーマップ、長さ、短絡（Short）、スプリットペア、あるいは開放（Open）をテストして、特定のピン不良の距離をグラフィカルに見ることができます。
    (例：ピン1が37mで破損等)
  • ケーブルの位置を正確に把握
    先進のIntelliToneデジタル信号テクノロジーを使用して、無秩序に並んでいる配線クローゼット内のケーブルの位置を正確に把握します。
  • 配線に関する問題をレポート化
    測定結果を保存し、CableIQレポーター・ソフトウェア(標準添付)を使用してPCへアップロードすることができます。
■オプション
型番 内容 在庫
CIQ-IDK24 CableIQリモート ID キット 2～4
付属品：リモート ID 番号 2、3、4		 販売終了
CIQ-IDK57 CableIQリモート ID キット 5～7
付属品：リモート ID 番号 5、6、7		 販売終了
CIQ-COAX CableIQ 同軸アダプター・キット 販売終了
CIQ-SPKR CableIQ スピーカー・ワイヤー・アダプター・キット 販売終了
CIQ-RJA CableIQ RJ45/11 モジュラー・アダプター 販売終了
MICRO-DIT CableIQキット用ソフト・キャリング・ケース 販売終了


LinkIQ ケーブル＋ネットワーク・テスタ


LinkIQ バンドルキット発売記念キャンペーン

---キャンペーン期間　2023年7月3日～12月22日まで---
対象製品のバンドルキット下記5製品をキャンペーン期間中、特別価格にてご提供させて頂きます。

■対象製品
  • LIQ-KIT-FTK-1475 【 21.4万円の節約 】
  • LIQ-KIT-FQM-100MIC 【 16.79万円の節約 】
  • LIQ-KIT-VFL-FBRLRT 【 7.33万円の節約 】
  • LIQ-KIT-MS2-100 【 7.4万円の節約 】
  • LIQ-KIT-IS60 【 3.76万円の節約 】

※上記の節約金額については、各製品を個別に購入した場合の税抜金額の比較に基づいています

※詳細についてはキャンペーン概要(PDF)をご参照下さい。

型番 商品名 税抜価格(\) 税抜定価(\) 在庫
LIQ-100 LinkIQケーブル＋ネットワーク・テスター 257,000
(税込282,700)		 316,000
(税込347,600)		 〇
LIQ-KIT LinkIQケーブル＋ネットワーク・テスター・キット お問い合わせ下さい 454,000
(税込499,400)		 在庫切れ
LIQ-KIT-FTK-1475 LinkIQ ネットワーク＆マルチ/シングルモード光ファイバー配線損失検証キット お問い合わせ下さい 1,220,000
(税込1,342,000)		 取寄せ
LIQ-KIT-FQM-100MIC LinkIQ ネットワーク＆光ファイバー配線トラブルシューティグ・キット お問い合わせ下さい 990,000
(税込1,089,000)		 取寄せ
LIQ-KIT-VFL-FBRLRT LinkIQ ネットワーク＆光ファイバー配線メンテナンスキット お問い合わせ下さい 470,000
(税込517,000)		 取寄せ
LIQ-KIT-MS2-100 LinkIQ ネットワーク＆同軸配線検査キット お問い合わせ下さい 460,000
(税込506,000)		 取寄せ
LIQ-KIT-IS60 LinkIQ ネットワーク＆メタル配線成端キットト お問い合わせ下さい 450,000
(税込495,000)		 取寄せ

LIQ-100

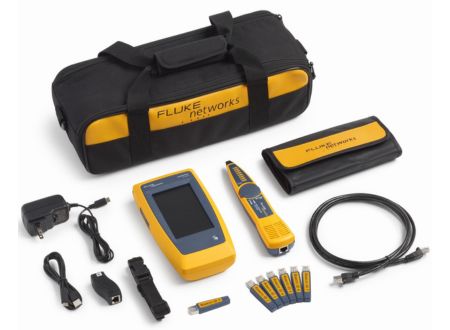

LIQ-KIT

■特長
  • 周波数ベースの測定による10BASE-Tから10GBASE-Tまでのケーブル性能検証テスト
  • アドバタイズされたポート・スピード、スイッチ名、ポート番号、VLAN を含む、最も近いスイッチの診断
  • PoE 検証 - PoE クラス (1 ～ 8) および出力電力を検出し、接続されたスイッチから利用可能な PoE の実負荷試験
  • ケーブル長、ワイヤーマップ、オープンまたはショート箇所までの距離を表示
  • LinkWarePC ケーブル・テスト管理ソフトウェア による試験結果の管理とレポート印刷

型番 構成内容

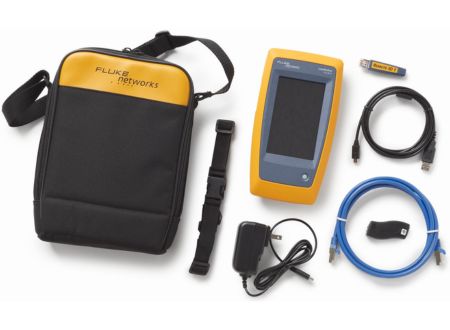

LIQ-100 LinkIQケーブル+ネットワーク・テスター(リモートID 1)
クイック・リファレンス・ガイド
USB-CからUSB-Aケーブル
充電ケーブル
Cat6Aパッチコード、RJ45/11モジュラー・アダプタ、
リモートIDホルダー付きの吊り下げストラップ、キャリング・ケース

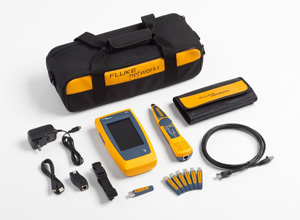

LIQ-KIT LinkIQケーブル+ネットワーク・テスター(リモートID1-7)
インテリトーン・プローブ
クイック・リファレンス・ガイド
USB-CからUSB-Aケーブル、充電ケーブル
Cat6Aパッチコード、RJ45/11モジュラー・アダプタ
リモートIDホルダー付きの吊り革、ダッフルバッグ
LIQ-KIT-FTK-1475 ・LIQ-KIT
・FTK1475　シングル/マルチ光損失測定拡張キット (FI-500 FiberInspector Micro, クリーニングキット付)
LIQ-KIT-FQM-100MIC ・LIQ-KIT
・FQM-100-M　Fiber QuickMapキット (接続コード,携帯ポーチ付)
・FI-500 FiberInspector Micro
・QuickClean-1.25-1P　QuickClean クリーナー (1.25mmフェルール用)
LIQ-KIT-VFL-FBRLRT ・LIQ-KIT
・VISIFAULT　可視光源
・FIBERLERT-125　FiberLert 850nm～1625nm現用光識別機
LIQ-KIT-MS2-100 ・LIQ-KIT
・MS2-100　MicroScanner2 ケーブル・ビューアー
LIQ-KIT-IS60 ・LIQ-KIT
・11293000　プロツールキット IS60 (D914S、鋏、皮むき、高耐久ブレード 66/110)

■オプション
型番 製品名 税抜価格(\) 税抜定価(\) 在庫
REMOTEID-1 LinkIQ用リモート ID #1
（交換用）		 お問い合わせ下さい  11,200
(税込12,320)		 取寄せ
REMOTEID-KIT LinkIQ/ MS-POE用 リモートIDキット　2-7  お問い合わせ下さい  57,300
(税込63,030)		  取寄せ


LinkIQ 産業用イーサネット・ケーブル ネットワーク・テスター

型番 商品名 税抜価格(\) 税抜定価(\) 在庫
LIQ-100-IE LinkIQ産業用イーサネット・ケーブル
＋ネットワーク・テスター		 お問い合わせ下さい 375,000
(税込412,500)		 取寄せ

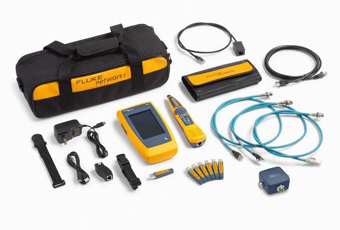

LIQ-KIT-IE LinkIQ産業用イーサネット・ケーブル
＋ネットワーク・テスター・アドバンス・キット		 お問い合わせ下さい 511,000
(税込562,100)		 取寄せ

LIQ-100-IE
LIQ-KIT-IE

■特長
  • 周波数ベースの測定による最大 10GBASE-T のケーブル性能テストおよび EtherNet/IP、PROFINET、EtherCAT、 CC-Linkで使用されるケーブルをサポート
  • ネットワーク機能: アドバタイズされたポート・スピード、スイッチ名、ポート番号、VLAN を含む、
    最も近いスイッチの診断が可能
  • PoE 認証 PoE クラス (1 ～ 8) および電力を検知し、接続したスイッチに対して利用可能な PoE の実負荷試験を実行
  • ケーブル長、ワイヤーマップ、オープンまたはショート箇所までの距離を表示
  • LinkWarePC ケーブル・テスト管理ソフトウェアによる結果の管理とレポート印刷

型番 構成内容

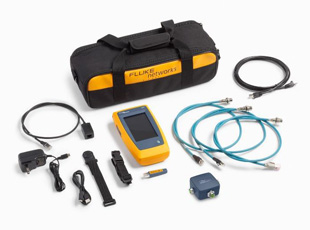

LIQ-100-IE LinkIQケーブル＋ネットワーク・テスター本体
マグネット・ストラップ付きマルチコネクター・アダプター
RJ45 リモート ID #1
クイック・リファレンス・ガイド
USB-C/USB-A ケーブル
充電ケーブル
Cat 6A パッチ・コード、RJ45 (オス)/RJ45 (メス) パッチ・コード
RJ45/M12X パッチ・コード、RJ45/M12D パッチ・コード
RJ45/M8D パッチ・コード、RJ45/11 モジュラー・アダプター
リモート ID ホルダー付きつり下げストラップ、ダッフル・バッグ
LIQ-KIT-IE LinkIQケーブル＋ネットワーク・テスター本体
マグネット・ストラップ付きマルチコネクター・アダプター
ケース付き RJ45 リモート ID #1-7
Intellitone プローブ
クイック・リファレンス・ガイド
USB-C/USB-A ケーブル
充電ケーブル
Cat 6A パッチ・コード、RJ45 (オス)/RJ45 (メス) パッチ・コード
RJ45/M12X パッチ・コード、RJ45/M12D パッチ・コード、RJ45/M8D パッチ・コード
RJ45/11 モジュラー・アダプター
リモート ID ホルダー付きつり下げストラップ、ダッフル・バッグ

■オプション
型番 税抜価格(\) 税抜定価(\) 在庫
MS-IE-ADAPTER-SET お問い合わせ下さい  86,000
(税込94,600)		 取寄せ
■構成内容

マルチコネクター・アダプター、Cat6Aパッチ・コード、
RJ45 (オス)/RJ45（メス)パッチ・コード、 RJ45/M12Xパッチ・コード、
RJ45/M12Dパッチ・コード、M12X/M12D パッチ・コード、
RJ45/M8D パッチ・コード（MicroScanner2、MicroScannerPoE、LinkIQ向けM12X、M12D、M8D コネクター終端ケーブル試験用）が含まれます。


◎上記の当社販売価格には、運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
