DALI-2 照明設備ソリューション

関連商品  フル2線式リモコン オープン通信インターフェースユニット
 電照用スイッチ・ソケット&コードスイッチ
 市内対ポリエチレン絶縁ビニルシースケーブル(F-CPEV)

神保電器  NK SERIE(DALI-2インプットデバイス)
WAGO  I/O System (DALI2対応品)


神保電器
NK SERIE(DALI-2インプットデバイス)

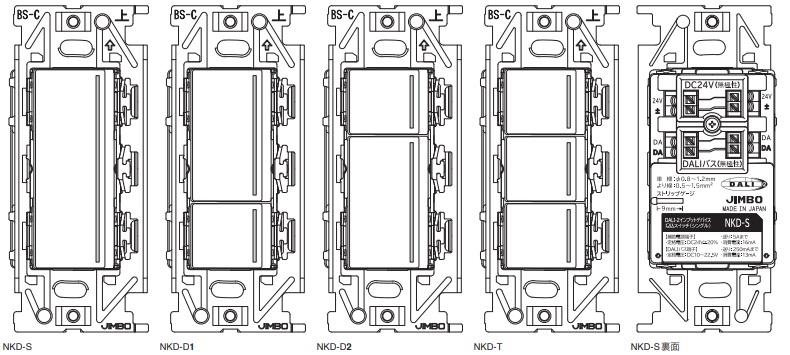

埋込スイッチ(シングル、ダブル1、ダブル2、トリプル)
品番 品名 価格 在庫
NKD-S 埋込スイッチシングル PW 15,750
(税込17,325)
取寄せ
NKD-D1 埋込スイッチシングル PW 17,350
(税込19,085)
取寄せ
NKD-D2 埋込スイッチシングル PW 17,350
(税込19,085)
取寄せ
NKD-T 埋込スイッチシングル PW 18,950
(税込20,845)
取寄せ
NKP-3UF PW NKプレート1連3個口 PW 350
(税込385)
取寄せ

NK SERIEの意匠をそのまま引き継いだDALI-2規格準拠のスイッチです。

これまでと変わらず垂直及び水平基調のシャープでミニマムなかたちを基に、
NK SERIEリモコンスイッチと同様の深いストロークと軽快なスナップアクションを
引き続き採用し、意匠と操作性を統一しました。
製品仕様
DALI準拠規格 IEC 62386-101(Edition 2.1)
IEC 62386-103(Edition 1.1)
IEC 62386-301(Edition 1.0)
DALIバス定格電圧 DC10V〜22.5V
DALIバス消費電流 13mA
DALIバス送り電流 250mAまで
過電圧保護 最大電圧AC254V
(DALIバス端子、補助電源端子)
補助電源定格電圧 DC24V±20%
補助電源消費電流 {NKD-S} 16mA
{NKD-D1/D2}18mA
{NKD-T}20mA
補助電源送り電流 5Aまで
最大配線長 300m
(但しDALIバス電圧降下は2V以下厳守を優先)
起動時間 300ms(最大値)
使用周囲温度範囲 0℃〜35℃
適用プレート NKP-3UF



埋込調光スイッチ/埋込調色スイッチ
品番 品名 価格 在庫
NKD-RD1 埋込調光スイッチ PW 22,790
(税込25,069)
取寄せ
NKD-RDCT1 埋込調光調色スイッチ PW 31,750
(税込34,925)
取寄せ
NKP-3UF PW NKプレート1連3個口 PW 350
(税込385)
取寄せ

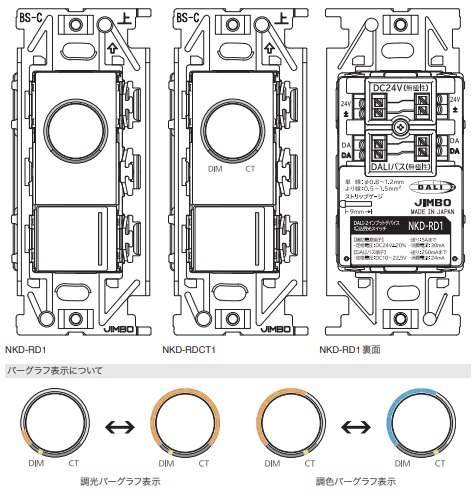

NK SERIEの調光器を発展させたDALI-2規格準拠の調光調色スイッチです。

操作性はNK SERIEの調光器そのままに、DALI-2規格ならではの調光/調色の
状態を示すパーマグラフ表示を備えました。加えて、NKD-RDCT1における
調光/調色のモードはツマミを押して切り替えられます。
製品仕様
DALI準拠規格 IEC 62386-101(Edition 2.1)
IEC 62386-103(Edition 1.1)
IEC 62386-301(Edition 1.0)
IEC 62386-302(Edition 1.0)
DALIバス定格電圧 DC10V〜22.5V
DALIバス消費電流 24mA
DALIバス送り電流 250mAまで
過電圧保護 最大電圧AC254V
(DALIバス端子、補助電源端子)
補助電源定格電圧 DC24V±20%
補助電源消費電流 30mA
補助電源送り電流 5Aまで
最大配線長 300m
(但しDALIバス電圧降下は2V以下厳守を優先)
起動時間 300ms(最大値)
使用周囲温度範囲 0℃〜35℃
適用プレート NKP-3UF



埋込シーン選択スイッチ
品番 品名 価格 在庫
NKD-RSS1 埋込シーン選択スイッチ PW 38,150
(税込41,965)
取寄せ
NKP-3UF PW NKプレート1連3個口 PW 350
(税込385)
取寄せ

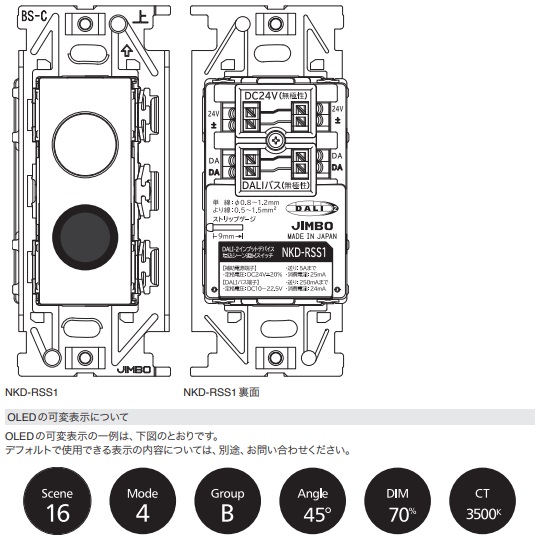

OLEDによる可変表示を備えたDALI-2規格準拠のシーン選択スイッチです。

DALI-2規格を採用するメリットの1つである照明を存分に活用した高度で
多彩な空間演出を選択/切替するために使用するデバイスです。OLEDの
可変表示はデフォルトで多様な表示が組み合わせられます。
製品仕様
DALI準拠規格 IEC 62386-101(Edition 2.1)
IEC 62386-103(Edition 1.1)
IEC 62386-301(Edition 1.0)
IEC 62386-302(Edition 1.0)
DALIバス定格電圧 DC10V〜22.5V
DALIバス消費電流 24mA
DALIバス送り電流 250mAまで
過電圧保護 最大電圧AC254V
(DALIバス端子、補助電源端子)
補助電源定格電圧 DC24V±20%
補助電源消費電流 25mA
補助電源送り電流 5Aまで
最大配線長 300m
(但しDALIバス電圧降下は2V以下厳守を優先)
起動時間 300ms(最大値)
使用周囲温度範囲 0℃〜35℃
適用プレート NKP-3UF




WAGO
I/O System (DALI2対応品)

型番 Ethernetポート シリアルポート 価格 在庫

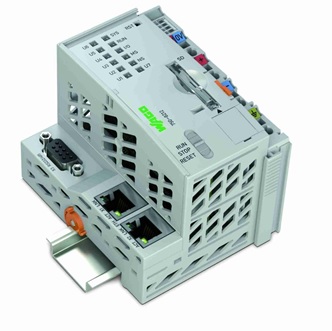

750-8212 2ポート RS232/485 273,000
(税込300,300)
取寄せ

詳細は、こちらをご覧ください。
型番 品名 価格 在庫
750-600 終端モジュール 5,250
(税込5,775)
取寄せ
753-647 DALIマルチマスタモジュール 106,000
(税込116,600)
取寄せ

756-600 仕様

753-647 仕様
型番 品名 価格 在庫

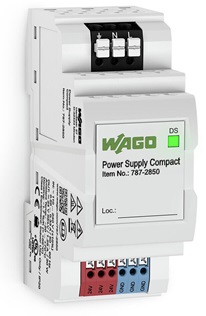

787-2850 DC24V電源/1.25A 26,000
(税込28,600)
取寄せ

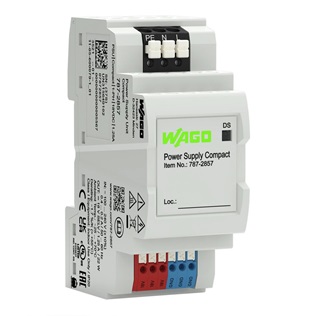

787-2857 DALI18V電源/1.25A 35,900
(税込39,490)
取寄せ

787-2850 仕様

787-2857 仕様


交換機

型番 品名 価格 在庫

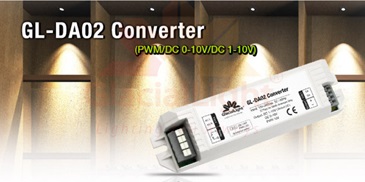

GL-DA02 PWN交換機 1ch お問合せ下さい 取寄せ

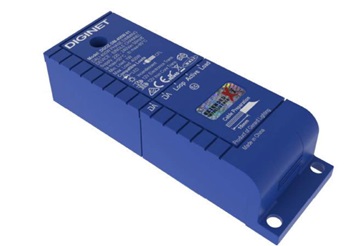

BR-DM-200W-50 位相変換機 50Hz お問合せ下さい 取寄せ
BR-DM-200W-60 位相変換機 60Hz お問合せ下さい 取寄せ

GL-DA02の詳細(英語) こちら

BR-DM-200Wの詳細 こちら

◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
