通線工具

 通線工具 ・通線ワイヤー
・通線ワイヤーケース
・通線収納ケースS
・ケーブルスライダー(ケーブル通線用潤滑材)
・ポリウォーター
・ケーブルキャッチャー
・マルチジョイント呼線
・NTT高難易度配線工事用工具 ジョイントライン
・軽量アクセス操作棒
・リング式転落防止おがみ用ロープ
・ポイントカンサーチ
・Vターンテーブル
・CD管&ケーブルリール
・ドラムローラーU


品番をご指定いただければ、各社製品お取寄せさせていただきます。


---工具類の詳しい仕様については各メーカーサイトをご覧下さい。---

HOZAN  ■マーベル  ■ジェフコム ■未来工業 ■ツール・ディポ




通線ワイヤー

型番 仕様 メーカー 税抜価格(\) 在庫
MW6015
通線ワイヤー 15m、線径 5.7φ、安全荷重 350kgf
色調:黒
(適合ワイヤーケース・MWC-30)
マーベル 3,600
MW6030
通線ワイヤー 30m、線径 5.7φ、安全荷重 350kgf
色調:黒
(適合ワイヤーケース・MWC-30)
5,600
MW6050
通線ワイヤー 50m、線径 5.7φ 安全荷重 350kgf
色調:黒
(適合ワイヤーケース・MWC-50)
9,600
MW7030
通線ワイヤー(高荷重タイプ)30m、線径 6.2φ、 安全荷重 400kgf
色調:黒×黄
(適合ワイヤーケース・MWC-50)
8,000 取寄せ
MW7050
通線ワイヤー(高荷重タイプ)50m、線径 6.2φ、安全荷重 400kgf
色調:黒×黄
(適合ワイヤーケース・MWC-50L)
13,600 取寄せ
MW7100 通線ワイヤー(高荷重タイプ)100m、線径 6.2φ、安全荷重 400kgf
色調:黒×黄
(適合するワイヤーケースはありません)
26,400 取寄せ
MW-703i
通線ワイヤー(絶縁体リードヘッド付)30m、線径 6.2φ
色調:黒×黄、安全荷重(絶縁体部1.4kN、ワイヤー部 3.4kN)
(適合ワイヤーケース・MWC-50)
8,300 取寄せ
MW-705i 通線ワイヤー(絶縁体リードヘッド付)50m、線径 6.2φ
色調:黒×黄、安全荷重(絶縁体部1.4kN、ワイヤー部 3.4kN)
(適合ワイヤーケース・MWC-50L)
13,600 取寄せ

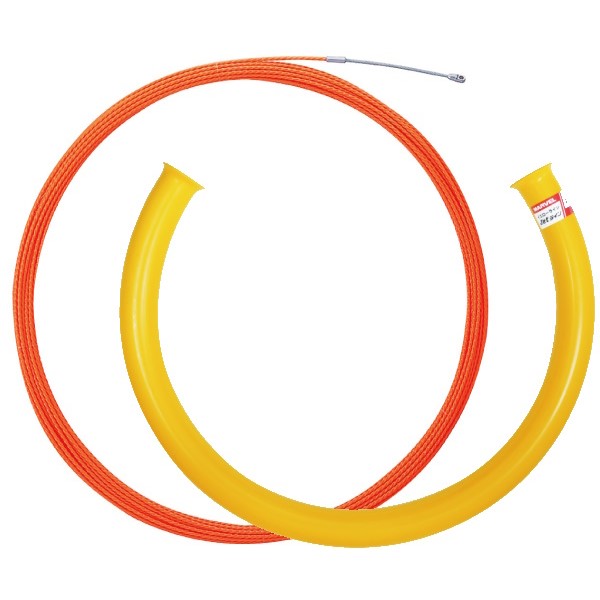

MW-430S
通線ワイヤー(スリムタイプ・三角断面形)30m、線径 4.5φ
色調:蛍光オレンジ、安全荷重 2.4kN
(適合ワイヤーケース・MWC-30)
4,300
MW-450S 通線ワイヤー(スリムタイプ・三角断面形)50m、線径 4.5φ
色調:蛍光オレンジ、安全荷重 2.4kN
(適合ワイヤーケース・MWC-50)
6,500
MW-530S
通線ワイヤー(スリムタイプ・三角断面形)30m、線径 5.0φ
色調:蛍光イエロー、安全荷重 2.9kN
(適合ワイヤーケース・MWC-30)
7,200 取寄せ
MW-550S 通線ワイヤー(スリムタイプ・三角断面形)50m、線径 5.0φ
色調:蛍光イエロー、安全荷重 2.9kN
(適合ワイヤーケース・MWC-50)
11,200 取寄せ
MCF-800 メジャー付ケーブルフィッシャー メジャー長さ8m・幅25mm ジェフコム 3,180
FX-3615 フラットオレンジライン (3mm厚のフラット形状通線ワイヤー)15m 11,200
FX-3630 フラットオレンジライン (3mm厚のフラット形状通線ワイヤー)30m 17,000
BS-30
(収納ケースなし)
ブルースネークライナー 30m 色調:青
線径3.5φ リードヘッド部・先端4.5φ×末端6.0φ
安全荷重0.69kN
ツール・ディポ 6,500
OP-30
(収納ケースなし)
オプトライナー 30m
線径4.5φ リードヘッド径6.0φ
安全荷重0.69kN
8,000
OP-50
(収納ケースなし)
オプトライナー 50m
線径4.5φ リードヘッド径6.0φ
安全荷重0.69kN
12,000
OP-301i
(収納ケースなし)
オプトライナー(短絡防止機能付) 30m
線径4.5φ リードヘッド径6.0φ
安全荷重0.69kN
8,800
OP-501i
(収納ケースなし)
オプトライナー(短絡防止機能付) 50m
線径4.5φ リードヘッド径6.0φ
安全荷重0.69kN
15,000 在庫限り


通線ワイヤーケース

型番 仕様 メーカー 税抜価格(\) 在庫
MWC-30
通線ワイヤーケース(15・30m用)
(MW6015・MW6030・MW-430-S・MW-530S用)
マーベル 2,500
MWC-50
通線ワイヤーケース(50m用)
(MW6050・MW7030・MW703i・MW-450S・MW-550S用)
3,500
MWC-50L
通線ワイヤーケース(MW7050用)
(MW7050・MW-705i用)
4,400 取寄せ


通線収納ケースS

品名 メーカー 税抜価格(\) 在庫
通線収納ケースS
ツール・ディポ 2,350


ケーブルスライダー(ケーブル通線用潤滑材)

型番 仕様 メーカー 税抜価格(\) 在庫
C-3004
入線用潤滑剤 マーベル 1,300
CP-300
スリップパウダー 980
ND-55S デンサンウエット 入線用潤滑剤 ジェフコム 1,500
AC-4200 アワコンスリック  泡スプレータイプ 1,600
S-35
シリコン系通線剤と違い、成分のほとんどが水なので拭き取りが簡単、
乾燥後も潤滑特性のあるフィルム状の膜を残します。
内容量:950ml
スリーエムジャパン 1,800


スリーエムジャパン ポリウォーター(ケーブル通線用潤滑材)

型番 容量
容器
仕様 メーカー 税抜価格(\) 取寄せ
ロット
A-180 18リットル
ポリバケツ
・ポリウォーター Aタイプ [液状]
粘度の低い標準タイプ…ケーブルを通線しながら流し込んで下さい。


詳細はメーカーサイトをご覧下さい。
スリーエムジャパン @41,580 1缶
A-38 3.8リットル
ポリ容器
@9,340 4本
J-180 18リットル
ポリバケツ
・ポリウォーター Jタイプ [クリーム状]
より粘度の高い潤滑材の要求される用途に…ケーブルにぬりながら通線して下さい。
@43,410 1缶
J-38 3.8リットル
ポリバケツ
@10,010 4缶
J-07 700ミリリットル
ポリ容器
@1,220 10本
F-38 3.8リットル
ポリ容器
・ポリウォーター Fタイプ [液状]
光ファイバー通線用…乾燥が遅く蒸発した後も滑らかなフィルム状の膜を残す特性があります。
@9,210 4本
F-1 1.0リットル
ポリ容器
@2,450 12本
※受注品の製品等もございますので都度御確認下さい。


ケーブルキャッチャー

型番 仕様 メーカー 税抜価格(\) 在庫
E-4866L
カーボンキャッチャー 白色LED ライト付
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法63cm、伸長時6m、 重量770g)
マーベル 20,000
E-4867L カーボンキャッチャー 白色LED ライト付
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法63cm、伸長時7m、 重量960g)
21,000
E-4868L カーボンキャッチャー 白色LED ライト付
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法63cm、伸長時8m、 重量1230g)
26,000
E-4834L
ケーブルキャッチャー 白色LED 照明ライト付
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法48cm、14本組、伸長時寸法4.0m、 重量540g)
12,000 取寄せ
E-4835L ケーブルキャッチャー 白色LED 照明ライト付
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法48cm、17本組、伸長時寸法5.0m、 重量740g)
15,000
E-4836L ケーブルキャッチャー 白色LED 照明ライト付
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法63cm、14本組、伸長時寸法6.0m、 重量820g)
16,000
E-4837L ケーブルキャッチャー 白色LED 照明ライト付
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法63cm、16本組、伸長時寸法7.0m、 重量1060g)
17,500
E-4838L ケーブルキャッチャー 白色LED 照明ライト付
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法63cm、18本組、伸長時寸法8.0m、 重量1350g)
19,000
E-4834
ケーブルキャッチャー 照明なし、スタンドタイプ
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法45cm、14本組、伸長時寸法4.0m、 重量510g)
9,500 取寄せ
E-4835 ケーブルキャッチャー 照明なし、スタンドタイプ
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法45cm、17本組、伸長時寸法5.0m、 重量710g)
12,000 取寄せ
E-4836 ケーブルキャッチャー 照明なし、スタンドタイプ
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法60cm、14本組、伸長時寸法6.0m、 重量795g)
13,000 取寄せ
E-4837 ケーブルキャッチャー 照明なし、スタンドタイプ
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法60cm、16本組、伸長時寸法7.0m、 重量1030g)
15,000 取寄せ
E-4838 ケーブルキャッチャー 照明なし、スタンドタイプ
1番竿は認識のしやすい蛍光グリーン色
2番竿が割れにくいショックアブソーバー付
(収納時寸法60cm、18本組、伸長時寸法8.0m、 重量1320g)
16,800 取寄せ
E-4862
miniカーボンキャッチャー
ポケットサイズ
※収納袋なし
(収納時寸法23.5cm、伸長時寸法1.85m、質量150g)
5,630
E-4863
miniカーボンキャッチャー
ポケットサイズ
(収納時寸法28.5cm、伸長時寸法2.5m、質量165g)
6,750
E-4864
miniカーボンキャッチャー
ポケットサイズ
(収納時寸法35.0cm、伸長時寸法3.4m、質量205g)
7,500
E-4865
miniカーボンキャッチャー
ポケットサイズ
(収納時寸法46.0cm、伸長時寸法4.4m、質量240g)
9,000
DPF-180
ポケットフィッシャー 1.8mタイプ
長さ180cm〜25cmの小型ケーブルフィッシャー
・伸縮部は丈夫で錆に強いステンレス製
・天井裏でのケーブルの押し引き
・2m先のケーブルを片手で牽引
・軽量牽引用(100g)
・押し引きできる先端金具S字フック(DPF-F)付属
ジェフコム 3,150
DPF-300
ポケットフィッシャー 3.0mタイプ
長さ300cm〜36cmの小型ケーブルフィッシャー
・伸縮部は丈夫で錆に強いステンレス製
・天井裏でのケーブルの押し引き
・3m先のケーブルを片手で牽引
・軽量牽引用(148g)
・押し引きできる先端金具S字フック(DPF-F)付属
5,520


マルチジョイント呼線

型番 仕様 メーカー 税抜価格(\) 在庫
JB-1510
直線継ぎ足し式通線ワイヤー
(ロッド径5.2mmφ ロッド長1.5M×10本)
ジェフコム 9,600
JF-454 ジョイント釣り名人Jr
(直線継ぎ足し式通線ワイヤー ロッド径4φ ロッド長1.8m×3本)
6,450
JF-5030 ジョイント釣り名人Jr
(直線継ぎ足し式通線ワイヤー ロッド径5φ ロッド長1.0m×6本)
8,600
JB-1505 直線継ぎ足し式通線ワイヤー
(ロッド径5.2mmφ ロッド長1.5m×5本)
7,000
JPF-5033
ポケット釣り名人
・天井点検口や狭い場所で、継ぎ足し使用できるショートタイプロッド
・壁の隙間、ツーバイフォー、狭い天井裏、床下、レースウェイ、ケーブルラックとあらゆる場所で使える
・復元可能な曲げ半径:20cm
・ロッド両端金具ネジ径:M5(直ネジ)
・安全引張荷重:30kg
■セット内容
ロッド(長さ33cm×径φ5mm):10本
丸カン金具:1個、フック金具:1個、スネークヘッド:1個
※本製品は、ジョイント釣り名人シリーズ(品番 JF〜)と互換性はありません。
7,840


NTT高難易度配線工事用工具
ジョイントライン

型番 品名 仕様 メーカー 税抜価格(\) 在庫
E-4009TS ジョイントライン ・φ4.0mm×5本組(リードヘッド・ワイヤーヘッド・先端フック付)
・ネジ径:M5 P0.8
・長さ:1.5m
・安全曲げ直径:330mm
ツール・ディポ 17,000 取寄せ
細くて腰が強い!
ERPロッドで直進性バツグン!
最大7.5mまで伸ばせます!
ポリエチレン被覆でスムーズなすべり!
■標準付属品

■使用例



軽量アクセス操作棒

型番 品名 メーカー 税抜価格(\) 在庫
DT-6000 軽量アクセス操作棒 ツール・ディポ 50,600 取寄せ
ST-200 軽量アクセス操作棒用 先端金具 2,800 取寄せ
■特長
軽量アクセス操作棒は地上測定機能を装備したアクセス操作棒です。
強度を保持しつつ軽量化を実現。
ピンロック位置と形状を工夫し、指の挟みこみを回避できる構造にしました。
目盛りは見やすく、振り出し確認の黄色帯
5m以上出たか確認できる赤色帯
色で判断できる構造にしました。


■仕様
 ・伸長寸法 : 6000mm
 ・重量 : 1930g



リング式転落防止おがみ用ロープ

品名 メーカー 税抜価格(\) 在庫
リング式転落防止おがみ用ロープ ツール・ディポ 12,800 取寄せ
■特長
  • 吊り線等の支持物が無い電柱の足場ボルトに現在使用しているブロックが取付可能になります。
  • ロープ操作部(リング赤)を設けたため足場への取付け操作が容易に行えます。
  • ベルブロックを掛ける位置により、単独柱(青リング)、共架柱(緑リング)に兼用できます。

※使用方法はこちら(PDF)をご覧下さい。


ポイントカンサーチ

■コンクリート打設後の管内障害物の位置を検知
型番 送信アンテナ用ロッド メーカー 税抜価格(\) 在庫
KS-31A 30m ジェフコム 48,600 取寄せ
セット内容:
・送信アンテナ用ロッド(ロッドケース入約30m)
・送信器
・受信器
・受信用アンテナ×2(内予備1個)
・送信器用延長コード
・収納ケース(送信アンテナ用ロッド以外を収納)
適用管 管サイズ 通常探知距離 最大探知距離
CD管・PF管・VE管 管サイズの影響なし 1m 1.5m
電線管・ガス管・水道管 φ20 80cm 1m
φ50 30cm 50cm
ヒューム管 管サイズの影響なし 1m 1.2m

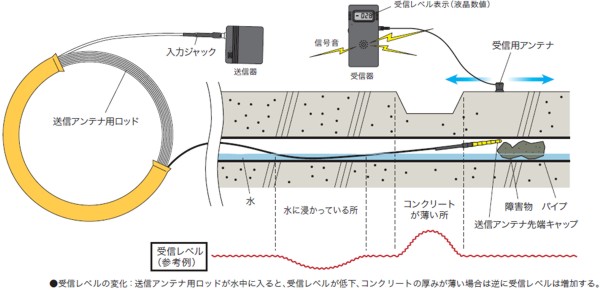

■使用例


Vターンテーブル

シュリンク包装のまま電線をテーブルに「載せるだけ」!内側・外側 両方引き出し可能。
型番 テーブル径 ケーブル内径 材質 重量
最大荷重
メーカー 税抜価格(\) 在庫
E-9137 410mmφ φ180〜210mm(スライド式) スチール 3.6kg
25kg
マーベル 11,520
E-9137 適応電線:
 VVF 1.6mm×2・3芯、VVF 2.0mm×2・3芯、
 VVF 2.6mm×2芯、 IV 1.25・2mm2(300m)、
 VCTF 1.25mm2×2〜4心(100m)、VCTF 2mm2×2〜3心(100m)
型番 テーブル径 リール内径 材質 重量
最大荷重
メーカー 税抜価格(\) 在庫
E-9138 480mmφ φ180〜260mm(スライド式) スチール 5.6kg
30kg
マーベル 12,600
E-9138 適応電線:
 VVF 1.6mm×2・3・4芯、VVF 2.0mm×2・3芯、
 VVF 2.6mm×2芯、 IV 1.25・2・3.5・5.5・8mm2(300m)、
 VCTF 1.25mm2×2〜4心(100m)、VCTF 2mm2×2〜4心(100m)


 CD管&ケーブルリール

シュリンク包装のまま載せるだけでOK、たたんでコンパクトに収納。
型番 適応寸法 重量 メーカー 税抜価格(\) 在庫
E-9908 外径:430〜605mm
内径:160〜330mm
高さ:270mm以内
7kg マーベル 32,200 取寄せ
E-9908 適応電線:
VVF 1.6mm×2〜4芯、2.0mm×2〜4芯、2.6mm×2〜3芯
VVR 5.5mm×3芯 50M、8mm×3芯 50M、14mm×3芯 50M、22mm×3芯 30M

適応CD・PF管:
14φ〜22φ 50M、28φ 30M


 ドラムローラーU

型番 適応寸法 メーカー 税抜価格(\) 在庫
E-6710 外径:430mm
内径:360mm
高さ:20.5mm
マーベル 12,600 取寄せ
E-6710 載せるだけで重量物のターンテーブルに


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎単品価格の値段はお問い合わせ下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
