TDRケーブル測長機

■FLUKE  ケーブル・フォルト・ファインダー TS100  ケーブル・フォルト・ファインダー TS100Pro
 TS54 TDRテスト・セット
■グッドマン  パルス反射式ケーブル測長機 FC200  PC対応型TDR測長機 TX6000
■Hobbes  スマートファインダー CFL-601
■Megger  小型ケーブル障害位置測定器 TDR500/3
■EXFO  メタルケーブル障害位置測定器 FTB-610

ケーブル・フォルト・ファインダー
メーカー:FLUKE

製品名 税抜価格(\) 税抜定価(\) 在庫
TS100 ケーブル・フォルト・ファインダー
BNCわに口クリップ付
お問合せ下さい 62,000 取寄せ
在庫管理としてケーブル長の測定、障害対応として故障位置特定。本体を片端に接続するのみで行えるため、離れた遠端へ行く必要はありません。最長914m(3000フィート)のケーブルに対応。ドラムにまかれたケーブルさえもそのまま測定でき作業効率が上がります。トナープローブを合わせてご利用いただくと、配線の行先探索にもご利用いただけます。
■特長
  • 簡単な操作で瞬時に測定
  • ケーブル全長の測定
  • 故障箇所までの位置
  • あらゆる2芯ケーブルに対応
  • アナログ・トーン発生機能(Smart Tone)

■TS100とTS100PROの違い
トラブルシュート機能 TS100PRO TS100
測定最大距離 2400m 914m
ブリッジTAP位置の特定
(最長1km)
-
故障(ショート/オープン)位置検出
ケーブル全長測定
5音色トーン機能
AC/DC 電圧検出/表示 -
複数ブリッジ検出 -
ブリッジまでの距離表示 -

製品名 税抜価格(\) 税抜定価(\) 在庫
TS100-PRO-BT-TDR お問合せ下さい 125,000 取寄せ
ケーブル・フォルト・ファインダーは、遠端側に終端子などを接続しなくてもケーブルの全長やショート/オープンなど故障しているところまでの距離をほぼ正確に測定し瞬時に表示することができる優れたテスターです。ケーブルを扱う多くの工事関連の業種の方々はもとより、ケーブルの在庫管理などにもご利用いただくことが可能となり、ビジネス機会が一層広がります。TS100Proは、xDSLの大敵であるブリッジタップの検出とその位置特定を可能とします。ケーブル上に電圧が検出された場合、通知するのみでなくその電圧値も表示することができます。
■特長
  • 最大3,200フィート(975メートル)までの距離をブリッジタップに報告
  • 最大8,000フィート(2.4キロメートル)までのオープンおよびショートのテスト
  • 正確なペア識別用SmartTone(特許取得済み)
  • 内蔵TDRおよびトナー
  • AC/DC 電圧の検出
  • ワンボタンのテスト

■TS100とTS100PROの違い
トラブルシュート機能 TS100PRO TS100
測定最大距離 2400m 914m
ブリッジTAP位置の特定
(最長1km)
-
故障(ショート/オープン)位置検出
ケーブル全長測定
5音色トーン機能
AC/DC 電圧検出/表示 -
複数ブリッジ検出 -
ブリッジまでの距離表示 -

製品名 仕様 税抜価格(\) 税抜定価(\) 在庫
TS54-A-09-TDR
テスト・セット+TDR、イヤホン・ピン付き ABN 75,600 89,000 取寄せ
TS54-BANA テスト・セット+TDR、4mmバナナ、特大アリゲータークリップ、テストプローブ 75,600 89,000 取寄せ
この革新的なTS54 TDR(タイム・ドメイン・リフレクトメーター)は、そのクラスで最高のテスト・セットを必要とする音声/データ/ビデオ技術者や通信サービス・プロバイダーの技術者に最適です。今日の業界でTS54 TDRの他にこのような装置は存在しません。個別のTDR、トーナー、ペア識別器を持ち歩く必要はもうありません。既存の製品をしのぐ、62%の重量減、20%のコスト削減を達成したこの新設計のコンパクトなテスト・セットに、必要なものはすべて入っています。

■10のテスト機能を装備
TDR ツイスト、ペア、同軸、並行導線を含むすべての種類のケーブルでのケーブル長の測定、および不良場所をバーチャルで検知
トーナー 多数のワイヤーペアから簡単・素早く区別するための各5つのトーン
SmartTone 正しいペア同士を短絡することでトーンの音色が変わるため、確実なペアの識別が可能
データ表示 ライン上にデータが存在する時に通知
電圧表示/測定 潜在的なライン問題を特定
電圧(mA)表示/測定 ライン電流が十分かどうかを確認
呼待機機能付発信者ID CID 機能サービスの確認
DTMFデジット・グラビング 障害が発生している顧客構内設備を分離
発信音を検出、電話を掛ける/受ける -
極性 -
■オプション
製品名 仕様 税抜価格(\) 税抜定価(\) 在庫
BELTCLIP-TS ベルトクリップ 3,310 3,900 取寄せ
LEAD-PIRC-PIN テストリード(イヤホン・ピン・クリップ付き) 6,880 8,100 取寄せ
LEAD-CO-346A テストリード(セントラル・オフィス1用346Aプラグ1個付き) 6,880 8,100 取寄せ
LEAD-ABN-PPIN テストリード(傾斜付きネイル[ABN]およびイヤホン・ピン・クリップ付き) 6,880 8,100 取寄せ
LEAD-ALIG-CLP テストリード(ワニ口クリップ付き) 6,880 8,100 取寄せ
LEAD-ABNPRJ11 テストリード(RJ-11プラグ、傾斜付きネイル[ABN]、イヤホン・ピン、クリップ付き) 10,200 12,000 取寄せ
LEAD-BANA-CLP テストリード(4mmバナナプラグ1個、ワニ口クリップ、テストプローブ付き) 10,200 12,000 取寄せ
HEADSET-TS ヘッドホン 27,200 32,000 取寄せ


パルス反射式ケーブル測長機
メーカー:グッドマン

型番 税抜価格(\) 在庫
FC200 55,200 取寄せ

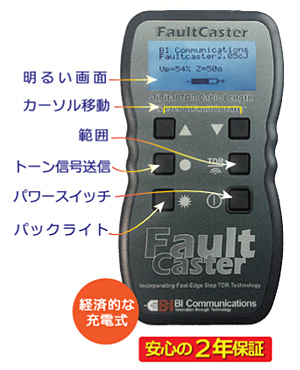

■特長
  • 電力ケーブル・電話・通信・同軸等全ケーブルに対応
  • 2000mまでのケーブルを正確に測長
  • 取扱いが誰にでも簡単に行えます
  • 見易いメートル表示のディスプレイ
  • 全モードで1%以内の測長精度
  • ケーブル探索用トーン発信機能
  • 電池消耗を防ぐオートパワーオフ
  • 便利なグラフ式電池残量表示
  • ワニ口クリップとBNCコネクタ付
  • 不用意な接続に安心の240VAC耐圧
  • 扱い易い堅牢で小型軽量なボディ
■付属品
  • 赤黒ワニクリップ
  • アルカリ単3電池×4
  • 専用ソフトケース
    ※受信プローブ別売(200EP等)

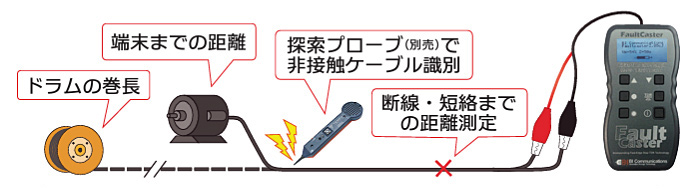

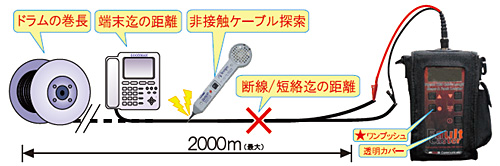

・ボタンを押すだけでケーブル長と事故点の距離測定ができます。


PC対応型TDR測長機
メーカー:グッドマン

型番 税抜価格(\) 在庫
TX6000 195,000 取寄せ
■特長
  • 電力線・通信線及び全メタルケーブルに対応
  • 波形で障害内容の分析や事故点の検出ができます
  • USB接続で測定結果をPCにダウンロードできます
  • 暗がりでも見易いバックライト付大型LCD表示
  • 6000m以内を11種類のレンジ設定で測定
  • ケーブル識別に便利な探索用トーン発信機能
  • 障害線と健常線を比較対照できるメモリ2現象
  • 0〜6000mの範囲で±1%の高精度測長
  • 測定内容の管理や印刷がPC併用で行えます
  • 本体に最大50回の波形と測定データが保存可能
  • 本体内蔵メモリは最大500回まで拡張可能

■付属品
  • 専用ソフト(CD-ROM)
  • 赤黒ワニクリップ
  • アルカリ単3電池×4
  • 専用ソフトケース
  • USBケーブル
    ※受信プローブ別売(200EP等)

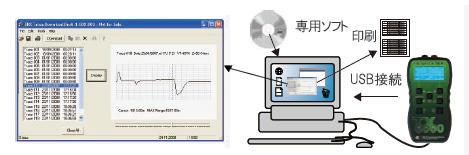

・専用ソフトで波形と日時を含む測定内容をPCに保存


スマートファインダー
メーカー:Hobbes

型番 税抜価格(\) 在庫
CFL-6011 37,900 取寄せ
スマートファインダーはトーンジェネレータ機能を持つ、ハンドヘルド型のTDRフォルトロケーターです。
スマートファインダーを使って、ケーブルの中から特定のペアを簡単に見つけることができます。LED表示とシンプルなメニューはわかりやすく、オープンやショート回線を簡単に把握でき、障害箇所までの距離を本体に表示します。状態が不明なワイヤーペアに本体クリップを接続すると、AC250Vまでの給電を検知した場合アラーム音で通知します。

■仕様
入力保護 250V RMS AC、連続または断続
最長ケーブル長 ケーブルが長すぎて測定できない場合は、「-LL-」表示
最大ケーブルテスト長 900m
最小測定長 制限なし
精度 100m以内測定時誤差 1m
300m以内測定時誤差 1〜3m
300m以上測定時誤差3%
高圧検知 AC電圧>5〜15ボルト RMSの場合、高圧アラーム作動
トーンインジェクション 乾電池電圧 80%時、約1KHz
電源 単4乾電池×4個
寸法(mm) 30(厚み)×78(幅)×120(高さ)


小型ケーブル障害位置測定器
メーカー:Megger

型番 税抜価格(\) 定価(\) 在庫
TDR500/3 お問い合わせください 240,000 取寄せ
TDR500/3は、金属製ケーブルの障害位置を計測する手持型時間領域反射計(TDR)です。測定距離範囲は0.1m〜5kmで、最大測定範囲は選択した伝播速度(速度係数)とケーブルの種類により変動します。
出力インピーダンスは、25,50,75,100Ωの4種類で、伝播速度要因が0.2〜0.99で一般的なケーブルに適合します。
TDR500/3は直感的な操作ができる4方向ダイヤル制御スイッチ方式で簡単に選択の切り替えを行うことができます。

■仕様
  • バックライト付モノクロ液晶画面(256×128)
  • コントラスト調整
  • 0.1mの分解能
  • 通信用TNV-3回路、CAT IV,150Vの電力回路
  • 電力用ブロッキングフィルターが不要
  • 保護規格 IP54
  • 近距離損傷点測定用 2nsパルス
  • 各測定距離のゲインとパルスの自動オプション選択
  • メートルまたはフィートで距離を表示
  • 電源は単3電池 5個

■製品内容
構成 品番
本体-時間領域反射計(TDR) 1002-227
付属品
ハードキャリーケース 5410-420
ミニチュアクリップ付テストリード 6231-652
ユーザーガイドCD 2002-178
オプションアクセサリー
ヒューズ付テストリードセット 1002-015


メタルケーブル障害位置測定器
メーカー:EXFO

型番 税抜価格(\) 定価(\) 在庫
FTB-610 お問い合わせください 1,000,000 取寄せ
SmartR 技術で自動的にメタルケーブルの障害分析と障害位置を簡単に測定することができます。
障害分析および障害位置の測定結果をわかりやすくグラフィカルに表示します。

■特長
  • 7インチのタッチパネルディスプレイによる操作
  • 測定結果をグラフィカルに表示。また様々なフォーマットで保存可能
  • USBデバイスで測定データの持ち運びが可能
  • Wi-Fi,Bluetooth等で測定データの送信が可能
  • TDR(パルス試験)、RFL(絶縁不良測定)、マルチメータ・バランス・VF ノイズメータロケーターとPOTSダイアラー機能を装備
  • 長距離の障害詮索、進化した信号、ノイズ分析
  • 最大30MHzでのノイズ試験
  • SmartR技術による自動障害分析
  • 光パワーメータ、可視光源、コネクタ端面検査器のオプション
  • 小型・軽量・頑丈な設計

■仕様
寸法/重量 190×66×252mm/1.5kg
温度 0〜50℃(操作時)、-40〜70℃(保管時)
相対湿度 0〜95%(ただし、結露しないこと)
電源 リチウムイオンバッテリ(充電式)
バッテリー駆動時間 8時間
