サージプロテクター（雷・過電圧保護）
■APC 　ProtectNet
■寺田電機製作所 　CAT.5雷サージ防護モジュラー
■サンワサプライ/APC/アクロス 　雷ガードタップ
■NTTファシリティーズ 　ＴＶプロテクタ
■ジェフコム 　サージプロテクター　Fタイプ・BNCタイプ
■白山製作所 　サージプロシリーズJIS規格 クラスI〜III対応

ProtectNet

型番 仕様 メーカー 税込価格(\)
(本体価格)		 定価(\)
(本体価格)		 在庫
PNET1GB
・イーサネット保護(10/100/1000BASE-T)
・ネットワーク、通信機器、PC システム向け独立型データ回線サージ
・付属品：15cmネットワーク用パッチ・ケーブル・ユーザマニュアル		 PNET1GB
APC 3,286
(3,130)		 5,082
(4,840)		 ○


ＣＡＴ.5雷サージ防護モジュラー

型番 メーカー 税込価格（\）
(本体価格)		 在庫
CAT.5-SMJ 寺田電機製作所 8,190
(7,800)		 取寄せ
カテゴリー5（CAT.5）のLAN設備を雷サージから守る保護素子を内蔵したモジュラージャックです。
　
《特徴》
  • カテゴリー5（CAT.5）の100Mbps高速伝送に安心して使用できます。
  • サージに対して、高速応答し確実に機器を保護します。
  • 付属の接続ケーブルとLAN機器を接続し、アース線（緑）を機器のシャーシへねじ止めするだけで簡単に取り付けができます。
  • FCC規格モジュラープラグ（8極）と嵌合しています。
《性能》
適用コネクタ ：RJ-45
特性インピーダンス ：100Ω
入出力間直流抵抗 ：300mΩ以下
サージ耐量 ：2kV　48A（IEC 1000-4-5 クラス3）
サージ保護対象 ：全線（8本）対アース間
使用温度範囲 ：0℃〜60℃


雷ガードタップ

■サンワサプライ
品番 仕様 コード長 税込価格(\)
（本体価格）		 在庫
1個 10個
TAP-343SP ・差込口：3P接地抜止×4(通電表示ランプなし)
・プラグ形状：接地(接地アダプター付)
・一括ON・OFFランプ、スイッチ付
・サーキットブレーカー内蔵
・アース端子付
・雷ガード内蔵		 3m 2,415
(2,300)		 @2,205
(@2,100)		 ○
品番 仕様 コード長 税込価格(\)
（本体価格）		 在庫
TAP-SP101 ・差込口：2P×6(通電表示ランプなし)
・プラグ形状：L型プラグ2P(絶縁キャップ付)
・定格容量：15A/125V(1500W)
・最大瞬時電流：4500A(8/20μs)
・最大サージ電圧：6000V
・制限電圧：240V
・付属品：コンセントキャップ(3個)		 2m 1,470
(1,400)		 ○
《特長》
  • 内蔵された雷サージ吸収素子(バリスタ)が雷から機器をガード
  • コンセント部に熱に強いユリア樹脂を採用
  • 二重被覆コード採用の安全設計
  • LEDランプによる動作表示機能付
■APC
品番 仕様 コード長 税込価格(\)
（本体価格）		 在庫
P6-JP ・差込口：接地×6(一括スイッチ付き)
・プラグ形状：接地(NEMA5-15P)
・最大サージ電圧：6000W
・最大瞬時電流：6000A（2極間)
・制限電圧：700V以下
・エネルギー耐量：130J
・最大定格電力：1200W		 1.8m 1,155
(1,100)		 ○
品番 仕様 コード長 税込価格(\)
（本体価格）		 在庫
P6N-JP ・差込口：接地×6(一括スイッチ付)
・プラグ形状：接地(NEMA5-15P)
・ネットワーク回線保護ポート×1
・最大サージ電圧：6000V
・最大瞬時電流：6000A（2極間）
・制限電圧：700V以下
・エネルギー耐量：130J（2極間）
・最大定格電力：1200W

※雷サージはネットワーク回線にも流れます。
ネットワーク回線に伝わってくる雷サージから ルータやハブなどのネットワーク周辺機器を保護します。
注：1000BASE-Tは使用できません。
※ネットワーク回線用LANケーブル（1.8m）付属
 1.8m 1,470
(1,400)		 ○
品番 仕様 コード長 税込価格(\)
（本体価格）		 在庫
P6T-JP ・差込口：接地×6(一括スイッチ付)
・プラグ形状：接地(NEMA5-15P)
・電話回線サージ保護ポート×1
・最大サージ電圧：6000V
・最大瞬時電流：6000A（2極間）
・制限電圧：700V以下
・エネルギー耐量：130J（2極間）
・最大定格電力：1200W

※雷サージは電話回線にも流れます。
電話回線に伝わってくる雷サージからISDN、xDSLなどのTAやダイアルアップモデムやFAX,電話機を保護します。
※電話回線用パッチケーブル（1.8m）付属		 1.8m 1,470
(1,400)		 ○
■アクロス
品番 仕様 コード長 税込価格(\)
（本体価格）		 定価(\)
（本体価格）		 在庫
AT-S6G ・差込口：6個口(一括スイッチ付き)
・最大電力：1500W
・各コンセントが180度可変、3方向から差込できます
・邪魔にならないスリムデザイン
・ABS難燃性樹脂採用
・2重皮膜構造電源コード
・大切な機器を守る雷サージ付		 2m

1,785
(1,700)

オープン

 取寄せ


サージプロテクター　Fタイプ・BNCタイプ

型番 タイプ 仕様 メーカー 税込価格（\）
(本体価格)		 定価(\)
（本体価格）		 在庫
LSP-4000F Fタイプ 最大サージ電圧：4KV
寿命：300回(100A)
周波数特性：0-1GHz
挿入損失：0.2dB以下
リターンロス：16dB(75Ω)
使用温度：0-55℃
保存温度：-22-85℃
湿度：95%以下		 ジェフコム 4,777
(4,550)		 6,825
(6,500)		 ○
LSP-4000B BNCタイプ 4,777
(4,550)		 6,825
(6,500)		 取寄せ

LSP-4000F
LSP-4000B

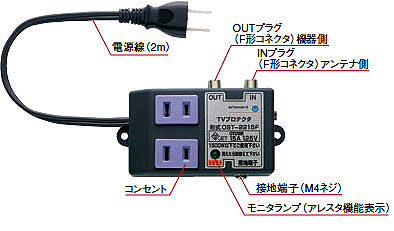

TVプロテクタ

型番 メーカー 税込価格（\）
(本体価格)		 定価(\)
（本体価格）		 在庫
１台〜 5台〜
OST-2215F NTTファシリティーズ 5,197
(4,950)		 @4,935
(@4,700)		 7,875
(7,500)		 取寄せ

PNET1GB《特長》

  • 電源線、信号線から侵入するサージを防護します
    テレビやビデオなどに電源線、信号線（CATV、アンテナ）から侵入するサージを、機器の手前でバイパスさせます。接地（アース）線を接続するとより効果が高まります。
  • 大きなサージに高速対応
    サージ耐量は大きな5,000A（8／20μs）、繰り返し（※）のサージから機器を保護します。
    ※サージが規定耐量を超え、内蔵されたヒューズが切れた後は、サージ防護の効果がなくなります
  • モニタランプで正常作動の確認ができます
    モニタランプ点灯で、TVプロテクタの正常作動の確認ができます
  • 難燃性樹脂を採用した安全設計です
    VHF、UHF、CS、BS、CATVに対応し、F形コネクタ付。電源コンセント2口・1500W。
    簡単接続で機器を保護するTVプロテクタは、本体は難燃性樹脂を採用した安全設計です
《仕様》
外形寸法 98×35×58mm(W×H×D)
定格 電源回路 AC125V　15A　二線式　50/60Hz
テレビアンテナ回線 DC15V　200mA
入出力接続形状 電源回路入力 2極プラグ付　ACコード
電源回路出力 2極コンセント　2口
テレビアンテナ回路入出力 F形コネクタ　(75Ω)
サージ耐量 電源回路 5000A　(8/20μs)　2回
テレビアンテナ回路
周波数帯域 テレビアンテナ回路 VHF/UHF/CS/BS/CATV
動作環境 温度 0〜40℃
湿度 30〜90％
付属品 ケーブル同軸ケーブル(3C-2V、1.5m)

サージプロシリーズ（JIS規格 クラスI〜III対応）
メーカー：白山製作所

型式 仕様概要 税込価格(\)
(本体価格)		 定価(\)
(本体価格)		 在庫
クラス・用途 電流耐量[kA] 接点信号
出力端子		 内蔵素子 構成
I・直撃雷 II・誘導雷 III・機器用 Iimp Imax MOV GDT 単極型 一体型
M-BSR-50/XXX ●

50
● ●
●
42,525
(40,500)		 56,700
(54,000)		 取寄せ
M-BSR-50/XXX ●

25
● ●
●
26,775
(25,500)		 35,805
(34,100)		 取寄せ
G-BS ●

100
−
● ●
35,385
(33,700)		 47,250
(45,000)		 取寄せ
G-B2S ●

50
−
● ●
31,500
(30,000)		 42,000
(40,000)		 取寄せ
M-C-40/XXX
●

40 − ●
●
10,500
(10,000)		 14,070
(13,400)		 取寄せ
M-CR-40/XXX
●

40 ● ●
●
11,340
(10,800)		 15,120
(14,400)		 取寄せ
MG-C-80/XXX(1+1)
●

40 − ● ●
● 21,525
(20,500)		 28,770
(27,400)		 取寄せ
MG-CR-80/XXX(1+1)
●

40 ● ● ●
● 22,365
(21,300)		 29,820
(28,400)		 取寄せ
M-C-120/XXX(3+0)
●

40 − ●

● 26,880
(25,600)		 35,910
(34,200)		 取寄せ
M-CR-120/XXX(3+0)
●

40 ● ●

● 27,720
(26,400)		 36,960
(35,200)		 取寄せ
MG-C-120/XXX(2+1)
●

40 − ● ●
● 27,300
(26,000)		 36,435
(34,700)		 取寄せ
MG-CR-120/XXX(2+1)
●

40 ● ● ●
● 28,035
(26,700)		 37,485
(35,700)		 取寄せ
G-C
●

40 −
● ●
11,025
(10,500)		 14,700
(14,000)		 取寄せ
M-D-10/XXX

●
10 − ●
●
10,237
(9,750)		 13,650
(13,000)		 取寄せ
M-DR-10/XXX

●
10 ● ●
●
11,025
(10,500)		 14,700
14,000)		 取寄せ
DT-YYY v 信号用SPD 14,910
(14,200)		 19,950
(19,000)		 取寄せ
PB-1-2 亘り銅バー（2極） 336
(320)		 420
(400)		 取寄せ
PB-1-3 亘り銅バー（3極） 420
(400)		 525
(500)		 取寄せ
PB-1-4 亘り銅バー（4極） 504
(480)		 630
(600)		 取寄せ
PB-1-5 亘り銅バー（5極） 588
(560)		 735
(700)		 取寄せ
PB-1-6 亘り銅バー（6極） 672
(640)		 840
(800)		 取寄せ
サージプロシリーズはJIS規格対応のSPD(Serge Protective Devices)を各種取り揃えております。
豊富なラインナップの中から、各種設備機器や配線形態にあわせたタイプをお選び下さい。
クラスI〜III SPDの選定は選定フローチャートをごらん下さい。

※MOV:酸化亜鉛タイプ、GDT：ガス入り放電管タイプ
※XXXは、最大連続使用電圧（Uc）を示します。A〜Dより選定して下さい。
A.150（AC150V）、B.275（AC275V）、C.320（AC320V）、D.440（AC440V）
※YYYは、定格電圧（DC）を示します。A〜Hより選定下さい。
　　 A.5、B.12、C.15、D.24、E.30、F.48、G.60、H.110

詳しくはこちら（メーカーホームページ）をご覧下さい。


◎上記の当社販売価格には、運賃が含まれておりませんので、御留意下さい。
