光成端箱

 住友電気工業  光成端/接続箱
 PANDUIT  小型光成端箱
 渡辺製作所  光成端箱
 寺田電気製作所  壁取付タイプ光成端箱
 大洋電機  壁掛型スプライスボックス(光接続箱)



住友電気工業
光成端箱/接続箱

型番 製品内容 税抜価格(\) 在庫
e-BOXmulti<4> 最大接続数:単心/4接続(4心)・4心テープ/4接続(16心)
接続アダプタ:SC(最大4心)
6,500
(税込7,150)


※実装例:製品にはケーブル・コード類は含まれません
■特長
  • 防水構造のため、住宅の屋外壁面に設置できます。
  • 丸ケーブル、ドロップケーブル、インドアケーブル、およびコード導入・導出が可能です。
  • ビデオフィルタの収納が可能です。
  • 筐体背面にケーブルの余長を収納可能。ケーブルの露出を少なくできます。

■仕様
最大接続数 単心 4接続(4心)
4心テープ 4接続(16心)
接続形態
1.融着/メカニカルスプライス+コネクタ接続
2.融着/メカニカルスプライス
3.コネクタ(クイックSC、e-SC)接続
接続アダプタ SC
ケーブル導入本数
下側:2本(丸ケーブル)
6本(ドロップ/インドアケーブル)
4本(コード)
適用ケーブル外径
・外径10mm以下(丸ケーブル)
1.8〜2.5×3.0〜4.5mm(ドロップ/インドアケーブル)
外径2mm(コード)
設置場所 屋外壁面、屋内壁面
適用温度範囲 -20〜+60℃
寸法 126(W)×195(H)×35(D)mm
質量 0.5kg
型番 製品内容 税抜価格(\) 在庫
e-BOXmini<SC><2> 最大収納心数:2心(単心線)
接続アダプタ:SC
3,500
(税込3,850)


※中の部材は別売です
※コネクタ(クイックSC)接続にも対応します
■特長
  • フロア用ケーブルとSCコネクタ付ケーブル(またはコード)との接続に使用します
  • 少心数の融着接続と成端に最適
  • プラスチック製筐体を採用し、軽量化・小型化を実現しました

■仕様
接続形態 融着+コネクタ接続/コネクタ接続
接続部収納 多心用融着保護スリーブ:4個
メカニカルスプライス: 4個
4MTコネクタ:2接続
ケーブル導入本数 下側3本
適用ケーブル外径 4×7mm以下
設置場所 屋内壁面、床下等
寸法 98(W)×174(H)×28(D)mm
質量 0.5kg以下


PANDUIT
小型光成端箱

型番 製品内容 税抜価格(\) 在庫
FLBE1 小型光成端箱   配線アクセサリーキット付き
〔ケーブルタイ・粘着テープ付固定具・心線ホルダ(6芯用×2)〕
16,000
(税込17,600)
取寄せ

※中の部材は別売です
■特長
  • カギ付きなのでセキュリティ対策も万全です。
  • 光ファイバーアダプタパネルを自由に組み合わせて取り付けが可能です。
  • 小型・軽量なので、MDF・IDFなどの配線盤内での使用に適しています。
  • 入出線は上下1箇所ずつ用意されています。
  • 外形寸法:250×横161×深さ50(mm)
  • パネル取り付け部を変更し、PANDUIT標準のFAPの取り付けが可能になりました。
    ※FAPは別売です。こちらをご覧下さい。
    ※FMP6は、取り付ける事が出来ません。


渡辺製作所
光成端箱

■WO-B SCシリーズ
型番 製品内容 税抜価格(\) 在庫
WO-B2SC/C13 屋内用2心(2心型SCアダプタ 1個搭載)
多心丸ケーブル対応
カラー:ホワイト
2,700
(税込2,970)

WO-B4SC/C13 屋内用4心(2心型SCアダプタ 2個搭載)
多心丸ケーブル対応
カラー:ホワイト
3,000
(税込3,300)

WO-B8SC 屋内用8心(2心型SCアダプタ 4個搭載)
カラー:ホワイト
9,000
(税込9,900)

WO-B12SC 屋内用12心(2心型SCアダプタ 6個搭載)
カラー:ホワイト
10,500
(税込11,550)



■特長
  • 光ケーブルは上下左右6ヶ所に加え、底面4ヶ所から入線でき余長処理も簡単。
  • 光成端箱上段にスター配線端子板などが固定でき省スペース化を実現。
  • 光インドアケーブルと光コードの余長ガイドを区分し、施工性・メンテナンス性を向上。
■仕様
適応光ファイバー シングルモード光ファイバー
最小曲げ半径 15mm
適応ケーブル外径 多心丸型ケーブル:φ13mm以下
インドア・ドロップケーブル: 2.0〜2.5×3.0〜4.5mm
適応スリーブホルダー [内側]φ3×40mm(FO心線分岐部)
[外側]φ4×40mm(FO心線分岐部)
[外側]φ4×4×40mm(メカニカルスプライス)
適応FOホルダー φ8×40〜45mm(FO心線分岐部)
適応プラグ SCコネクタ
適応配線 融着/メカニカルスプライス接続(送り配線)
融着/メカニカルスプライス+光コード接続(コネクタ接続)
現地組立型SCコネクタ接続(コネクタ接続)
添付品 固定用ネジ2本、結束バンド1本、取扱説明書

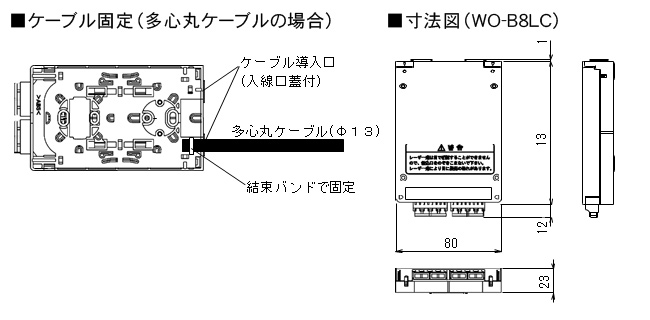

■WO-B LCシリーズ
型番 製品内容 税抜価格(\) 在庫
WO-B4LC/C13 屋内用4心(4心型LCアダプタ 1個搭載)
カラー:ホワイト
7,600
(税込8,360)

WO-B8LC/C13 屋内用8心(4心型LCアダプタ 2個搭載)
カラー:ホワイト
11,800
(税込12,980)

WO-B4LC

WO-B8LC

■特長
  • LCアダプタ+融着接続可能。
  • 多心丸ケーブル・インドアケーブル・FOコードの導入が可能。
  • 光成端箱上段に積上アタッチメント金具を使用する事により、メディアコンバーターなどが固定でき省スペース化が図れます。
■仕様
適応配線 融着/メカニカルスプライス接続(送り配線)
融着/メカニカルスプライス+光コード接続(コネクタ接続)
現地組立型LCコネクタ接続
対応プラグ LCコネクタ
適応ケーブル外径 多心丸型ケーブル:φ13mm以下
インドア・ドロップケーブル: 2.0〜2.5×3.0〜4.5mm
適応スリーブホルダー [内側]φ3×40mm(FO心線分岐部)
[外側]φ4×40mm(FO心線分岐部)
[外側]φ4×4×40mm(メカニカルスプライス)
※スリーブホルダーには最大4本収納可能。
適応FOホルダー φ8×40〜45mm(FO心線分岐部)
添付品 固定用ネジ2本、結束バンド1本


■WO-B/PSシリーズ LC
型番 製品内容 税抜価格(\) 在庫
WO-B4LC/C13PS 屋内用4心LCコネクタ対応 プレ配線仕様
カラー:ホワイト
12,000
(税込13,200)

WO-B8LC/C13PS 屋内用8心LCコネクタ対応 プレ配線仕様
カラー:ホワイト
19,000
(税込20,900)

WO-B8LC/C13PS

■特長
  • 光ケーブルは上下左右6ヶ所に加え、背面4ヶ所から入線でき余長処理も簡単
  • 光成端箱上段にスター配線端子板などが固定でき省スペース化を実現
  • 光インドアケーブルと光コードの余長ガイドを区分し、施工性・メンテナンス性を向上
■仕様
適応光ファイバー シングルモード光ファイバー 最小曲げ半径 15mm
適応ケーブル外径 2.0〜2.5×3.0〜4.5mm
適応スリーブホルダー [内側]φ3×40mm(FO心線分岐部)
[外側]φ4×40mm(FO心線分岐部)
[外側]φ4×4×40mm(メカニカルスプライス)
適応FOホルダー LCコネクタ
適応プラグ シングルモード光ファイバー 最小曲げ半径 15mm
適応配線 融着/メカニカルスプライス接続(送り配線)
融着/メカニカルスプライス+光コード接続(コネクタ接続)
現地組立型LCコネクタ接続
添付品 固定用ネジ2本、結束バンド1本、取扱説明書


■WO-B LC-SCシリーズ
型番 製品内容 税抜価格(\) 在庫
WO-B1LC-SC変換/C13 屋内用1心(LC-SC変換アダプタ 1個搭載)
カラー:ホワイト
9,400
(税込10,340)

WO-B2LC-SC変換/C13 屋内用2心(LC-SC変換アダプタ 2個搭載)
カラー:ホワイト
10,600
(税込11,660)

WO-B1LC-SC変換/C13

WO-B2LC-SC変換/C13

■特長
  • LC-SC、フレキシブルに変換が可能


  • アダプタはLC-SCどちらの向きでもセット可能

■仕様
製品名 WO-B1LC-SC変換/C13 WO-B2LC-SC変換/C13
最大接続数 単心 2心
適応配線 融着/メカニカルスプライス接続(送り配線)
融着/メカニカルスプライス+光コード接続(コネクタ接続)
現地組立型LCまたはSCコネクタ接続
対応プラグ LC/SCコネクタ
適応ケーブル外径 多心丸型ケーブル:φ13mm以下
インドア・ドロップケーブル: 2.0〜2.5×3.0〜4.5mm
適応スリーブホルダー [内側]φ3×40mm(FO心線分岐部)
[外側]φ4×40mm(FO心線分岐部)
[外側]φ4×4×40mm(メカニカルスプライス)
※スリーブホルダーには最大4本収納可能。
適応FOホルダー φ8×40〜45mm(FO心線分岐部)
添付品 固定用ネジ2本、結束バンド1本


■WO-MBシリーズ
型番 製品内容 税抜価格(\) 在庫
WO-MB12SC 12心SCアダプタ搭載
カラー:アイボリー
31,500
(税込34,650)
取寄せ
WO-MB16SC 16心SCアダプタ搭載
カラー:アイボリー
33,200
(税込36,520)
取寄せ
WO-MB36融着 融着接続専用
カラー:ホワイト
26,800
(税込29,480)
取寄せ


寺田電機製作所
壁取付タイプ成端箱

[FWMシリーズ]
型番 製品内容 税抜価格(\) 在庫
FWM00302 4芯用
DSCアダプター2個付
7,900
(税込8,690)

■特長
  • 光アダプタが本体の側面についていますのでカバーを開けることなしに光コネクタを抜き差しすることが可能です。
    既設の盤などに収納して使用するときに便利です。
  • 超小型・薄型・軽量タイプです。
  • 取外し可能なカバー
  • 筐体:金属製
  • 寸法:100(W)×160(H)×25(D)
  • 重量:0.6kg
  • ケーブル入力数:1本
  • ケーブル対応径:φ11mm以下(グロメット取付径φ16mm)
  • 添付品:インシュロックタイ1本、単芯用熱収縮チューブ(60mm)4本
型番 製品内容 税抜価格(\) 在庫
FWM02001 4芯用
4芯LCアダプター1個付
11,500
(税込12,650)
取寄せ
FWM02001 ■特長
  • 光アダプタが本体の側面についていますのでカバーを開けることなしに光コネクタを抜き差しすることが可能です。
    既設の盤などに収納して使用するときに便利です。
  • 超小型・薄型・軽量タイプです。
  • 取外し可能なカバー
  • 寸法:100(W)×160(H)×25(D)
  • 重量:0.6kg
  • ケーブル入力数:1本
  • ケーブル対応径:φ11mm以下(グロメット取付径φ16mm)
[FWEシリーズ]
型番 製品内容 税抜価格(\) 在庫
FWE02002 8芯用
4芯LCアダプター2個付
16,000
(税込17,600)
取寄せ
FWE02002 ■特長
  • 光アダプタが本体の側面についていますのでカバーを開けることなしに光コネクタを抜き差しすることが可能です。
    既設の盤などに収納して使用するときに便利です。
  • 小型軽量タイプです。
  • 取外し可能なカバー
  • 寸法:145(W)×249(H)×39(D)
  • 重量:1.0kg
  • ケーブル入力数:1本 ※融着のみの場合2本
  • ケーブル対応径:φ13mm以下(グロメット取付径φ18mm)


大洋電機
壁掛型スプライスボックス(光接続箱)

■単心用 融着のみタイプ
型番 仕様 税抜価格(\) 税抜定価(\) 在庫
SBX-T1222(4)-C3-4 融着点数:4点(同数の単心用融着スリーブ付属)
ケーブル条数:上1条/下2条
8,500
(税込9,350)
13,000
(税込14,300)

SBX-T1222(4)-C3-8 融着点数:8点(同数の単心用融着スリーブ付属)
ケーブル条数:上1条/下2条
9,000
(税込9,900)
13,800
(税込15,180)

■単心用 SCアダプタタイプ
SBX-T1222(4)-C3-SC2-2 融着点数:2点(同数の単心用融着スリーブ付属)
光アダプタ実装数:2ポート
ケーブル条数:上2条/下1条
DSCアダプタ1個付き
10,000
(税込11,000)
15,400
(税込16,940)

SBX-T1222(4)-C3-SC4-4 融着点数:4点(同数の単心用融着スリーブ付属)
光アダプタ実装数:4ポート
ケーブル条数:上2条/下1条
DSCアダプタ2個付き
10,900
(税込11,990)
16,800
(税込18,480)

■オプション
BX-MG-CR32×4 マグネット(4個セット) 1,200
(税込1,320)
1,800
(税込1,980)





■特長
  • 鉄製、小型・軽量の為、少ないスペースで取付が可能
  • 光アダプタはネジでしっかり固定
  • 光アダプタの割りスリーブはジルコニアセラミック製でシングルモード・マルチモード兼用
  • フタはローレットビスで取り外しが容易(付属の皿ネジへ交換可能)
  • 標準で融着スリーブ付属
  • オプション品のマグネットで固定可能
  • 外径寸法/重量:120×220×40mm/約0.8kg


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
