ピコケーブル＜日鐵住金溶接工業＞
■[強化型ピコフレキ] PICOFLEC/PLJ
■[コードタイプピコフレキ] PICOFLEC/PLC
■セミシームレス金属管光ファイバ−ケーブル　PICOCABLE

[強化型ピコフレキ] PICOFLEC/PLJ

[オーダ価格一例]
型番 仕様 販売価格(\)
(本体価格)		 定価(\)
(本体価格)		 在庫
PLJ1/1SCS1SP18Y0001 ・シングルモード
・1芯タイプ
・両端SCコネクタ（SPC研磨)
・1m		 お問い合わせ下さい 18,900
(18,000)		 受注生産
PLJ1/1SCG1P18D0001 ・マルチモード（50/125）
・1芯タイプ
・両端SCコネクタ(PC研磨)
・1m		 お問い合わせ下さい 18,900
(18,000)		 受注生産
PLJ2/2SCS1SP26Y0003 ・シングルモード
・2芯タイプ
・両端SCコネクタ(SPC研磨)
・3m		 お問い合わせ下さい 52,815
(50,300)		 受注生産
PLJ2/2SCG1P26D0003 ・マルチモード（50/125）
・2芯タイプ
・両端SCコネクタ(PC研磨)
・3m		 お問い合わせ下さい 52,815
(50,300)		 受注生産
PLJ4/4SCS1SP30Y0003 ・シングルモード
・4芯タイプ
・両端SCコネクタ(SPC研磨)
・3m		 お問い合わせ下さい 104,685
(99,700)		 受注生産
側圧、引張、曲げなど、従来の光ファイバーケーブル
布設時の問題を一挙に解決。
各種コネクタ付金属管光ピコループ。
細径分岐管・ピココードを使用しているため、
布設時の省スペース化と高実装密度化が図れます。

《特長》
  • ステンレスのフレキシブル管に難撚PVC被覆処理を施し、光ファイバを強固かつしなやかに保護します
  • GI、SM、HPCF、MGF、テープ芯線などの光ファイバに対応
  • PVC被覆色も8色(赤・橙・黄・緑・青・白・灰・黒)
  • 8芯までの製品を標準化しております。
  • 仕様コネクタ：FC/SC/DSC/ST/DP/DL/MIC/CF2001/CF1001/LC/MU


[コードタイプピコフレキ] PICOFLEC/PLC

■オーダ価格一例
型番 仕様 販売価格(\)
(本体価格)		 定価(\)
(本体価格)		 在庫
PLC1/1SCG1P18D0001 ・マルチモード（50/125）
・1芯タイプ
・両端SCコネクタ(PC研磨)
・1m		 お問い合わせ下さい 18,900
(18,000)		 受注生産
PLC1/1SCS1SP18Y0001 ・シングルモード
・1芯タイプ
・両端SCコネクタ(SPC研磨)
・1m		 お問い合わせ下さい 18,900
(18,000)		 受注生産
PLC2/2SCG1SP26D0003 ・マルチモード（50/125）
・2芯タイプ
・両端SCコネクタ(PC研磨)
・3m		 お問い合わせ下さい 52,815
(50,300)		 受注生産
PLC2/2SCS1SP26Y0003 ・シングルモード
・2芯タイプ
・両端SCコネクタ(SPC研磨)
・3m		 お問い合わせ下さい 52,815
(50,300)		 受注生産
PLC4/4SCG1SP30D0003 ・マルチモード（50/125）
・4芯タイプ
・両端SCコネクタ(PC研磨)
・3m		 お問い合わせ下さい 104,685
(99,700)		 受注生産
側圧、引張、曲げなど、従来の光ファイバーケーブル
布設時の問題を一挙に解決。
各種コネクタ付金属管光ピコループ。

《特長》
  • 光IDFと光伝送装置間にはメイン管の金属フレキを分岐管には実装密度を高める事ができるピココードを使用。光ファイバをしなやかにかつ強固に保護します。
  • GI、SM、テープ芯線などの光ファイバに対応
  • PVC被覆色も8色(赤・橙・黄・緑・青・白・灰・黒)
  • 8芯までの製品を標準化しております。
  • 仕様コネクタ：FC/SC/ST/MU/LC/DP


セミシームレス金属管光ファイバ−ケーブル　PICOCABLE

光ファイバーをセミシームレス金属管の中に収めた細径かつ軽量な光ケーブルです。電線並みの取扱易さでコルゲートタイプ並みの強度を持っていますので特別な保護管が要らず、布設が容易で環境を選ばないので布設工事全体のコストダウンが可能です。

《特長》
  • 金属管の材質やサイズ(径・肉厚)や光ファイバの種類・芯数が自由に選択できます。
  • 電線並みに細径・軽量ですので布設が容易です。
  • 布設環境を選びません。水密性・気密性に優れていますので直埋も可能。
    側圧・温度変化に強く悪環境や鳥獣虫から光ファイバーをしっかり保護します。
  • オーダーは10mより2000mまでそれ以上は別途御相談下さい。
  • ケーブル単体の販売の場合、敷設後の両端末は融着処理を基本とします。

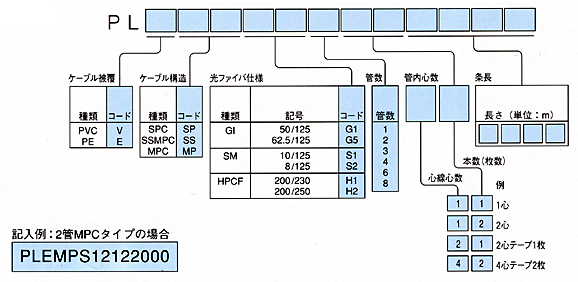

《コード表》

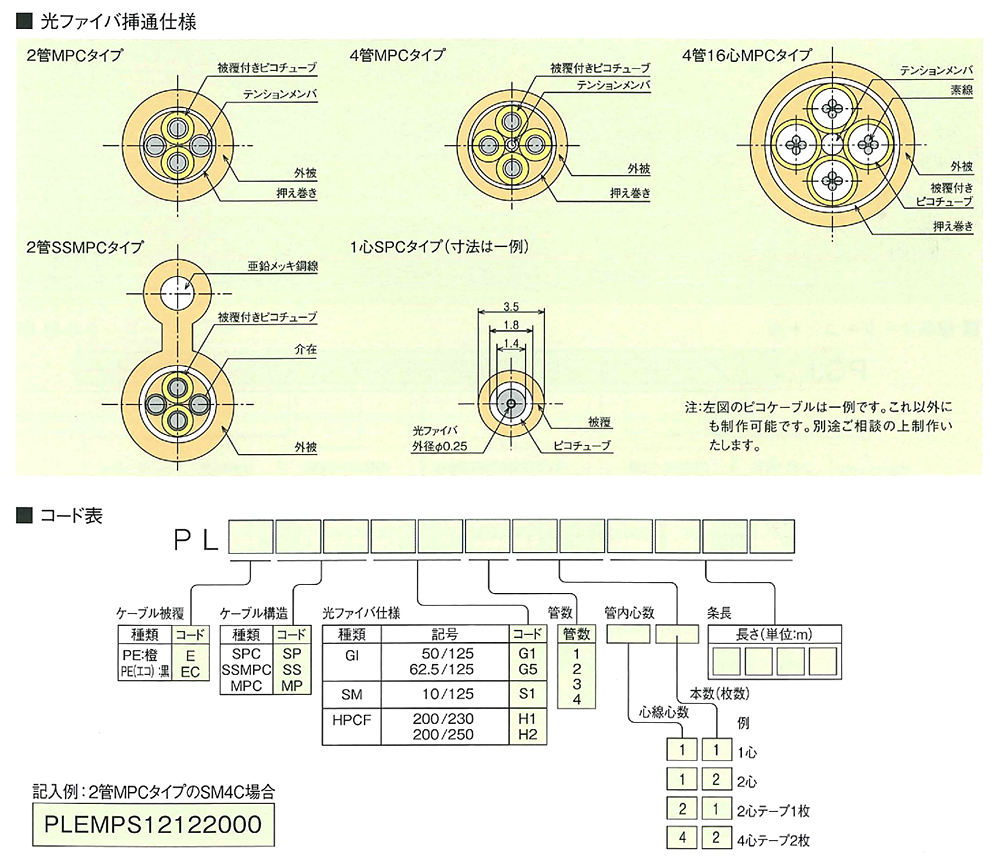

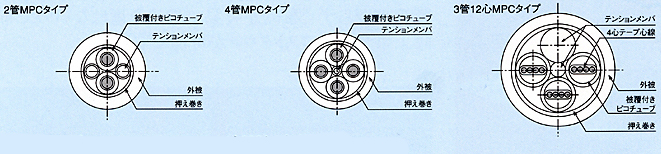

《光ファイバ挿通仕様》

■オーダ価格一例
仕様 販売価格(\)
(本体価格)		 定価(\)
(本体価格)		 在庫
SM 1芯　MPC　10m お問い合わせ下さい 8,400
(8,000)		 受注後約2週間
SM 2芯　MPC　10m お問い合わせ下さい 8,820
(8,400)
SM 4芯　MPC　10m お問い合わせ下さい 12,600
(12,000)
SM 8芯　MPC　10m お問い合わせ下さい 18,900
(18,000)
GI(50or62.5/125) 1芯　MPC　10m お問い合わせ下さい 9,450
(9,000)
GI(50or62.5/125) 2芯　MPC　10m お問い合わせ下さい 10,290
(9,800)
GI(50or62.5/125) 4芯　MPC　10m お問い合わせ下さい 15,225
(14,500)
GI(50or62.5/125) 8芯　MPC　10m お問い合わせ下さい 23,100
(22,000)
HPCF 2芯　MPC　10m お問い合わせ下さい 13,650
(13,000)
HPCF 4芯　MPC　10m お問い合わせ下さい 18,900
(18,000)
HPCF 8芯　MPC　10m お問い合わせ下さい 33,600
(32,000)
ケーブル被覆色 PE橙/エコ黒/PVC橙　室内　どちらか選択
ケーブル構造 MPC
光ファイバ仕様 GI(50or62.5)/SM(8or10)/HPCF
※敷設のための簡易プーリングアイ処理は片端\3,150 (\3,000)をプラスとします。
[専用カッタ]
品名 仕様 販売価格(\)
(本体価格)		 在庫
ピコカッタ SBタイプ
1.0〜6mm管用		 6,300
(6,000)		 取寄せ
作業がいっそう向上する、ピコケーブル専用の金属カッタもあります。


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
