光ファイバーケーブルリール/光通線工具


■ジェフコム 光ファイバーケーブルリール
■ツール・ディポ 光ケーブルリール インドア光ケーブルリール
通線ワイヤー 架空用ケーブルリング通線体
ミラクルロッド通線具 軽量アクセス操作棒
■オプトクエスト リールライト

関連商品 通線工具/電設工具等


光ファイバーケーブルリール
メーカー:ジェフコム

型番 品名 税抜価格(\) 税抜定価(\) 在庫
LOR-480 光ファイバーケーブルリール 22,260 29,800 取寄せ
MK-M 回転補助台 3,290 4,400 取寄せ
よく回り、すぐ止められる!空転防止のブレーキ付きでガイドで作業効率アップ
■仕様
  • 本体1台でドラムを入替えて使用できる
  • ドラムは積み重ね保管可能
  • 別売回転補助台(MK-M)の装着可能
  • 収納可能光ケーブル:架空用ドロップ(屋外用)1P・2P/インドア(屋内用)1P・2P
  • サイズ:幅232×奥行560×高さ520mm
  • 重量:5.6kg


光ケーブルリール
メーカー:ツール・ディポ

型番 品名 税抜価格(\) 在庫
E-9141 光ケーブルリール(E-9141用ゴムリング 兼用型 4本付属) 24,600
E-9000 E-9141用リールのみ 18,000 取寄せ
E-9141用ゴムリング
兼用型 4本入
E-9141用 ゴムリング 1,000

ゴムリング使用例の写真はこちら(カタログPDF)
■3つの機能
  • ゴムリング
    ケーブルの内径をたえず外に広げているため、くい込まず、最後まできれいに繰り出せます。
  • ガイドロ
    ローラーの回転により、もつれず、からまずスムーズな引き出しができます。
  • ブレーキ機構付
    ガイドロのストップ機能とブレーキ機構により、ケーブルのたるみがほとんどありません。

■仕様
  • 500m束巻 ドロップケーブル・インドアケーブル用
  • 本体サイズ:W232×D500×H530mm
  • 本体質量:5.6kg
  • リール外径:φ450mm
  • 光ケーブルの引き出しが360°自由自在にできるターンテーブル(P-9100[販売終了])装着可能


インドア光ケーブルリール
メーカー:ツール・ディポ

型番 品名 税抜価格(\) 在庫
E-9151 インドア光ケーブルリール 21,600 取寄せ
■3つの機能
  • ゴムリング
    ケーブルの内径をたえず外に広げているため、くい込まず、最後まできれいに繰り出せます。
  • ガイドロ
    ローラーの回転により、もつれず、からまずスムーズな引き出しができます。
  • ブレーキ機構付
    ガイドロのストップ機能とブレーキ機構により、ケーブルのたるみがほとんどありません。

■仕様
  • 500m束巻 インドアケーブル用
  • 本体サイズ:W230×D425×H470mm
  • 本体質量:3.3kg
  • リール外径:φ380mm


通線ワイヤー
メーカー:ツール・ディポ

品名 仕様 税抜価格(\) 在庫
OP-30
(収納ケースなし)
オプトライナー 30m
線径4.5φ リードヘッド径6.0φ
安全荷重0.69kN
8,000
OP-50
(収納ケースなし)
オプトライナー 50m
線径4.5φ リードヘッド径6.0φ
安全荷重0.69kN
12,000

OP-30 (収納ケースなし)


架空用ケーブルリング通線体

型番 品名 メーカー 税抜価格(\) 在庫
CR-100S ケーブルリング通線体 ツール・ディポ 25,000 取寄せ
「既設ケーブルリングの中通し」の施工性を「一束化ハンガーへの中通し」と比較し、同等またはそれ以上となる通線ツールです。


使用方法はこちら(PDF)をご覧下さい。



ミラクルロッド通線具
メーカー:ツール・ディポ

型番 品名 税抜価格(\) 在庫
ET-4162R ミラクルロッド通線具 お問い合わせ下さい
取寄せ
既存ケーブルのある立上り管やビル引込み管路内にケーブルを追加敷設する場合の通線工具です。通線ロッド先端に取り付けた通線体で、曲線部も楽々に通線作業が行えます。

■特長
  • 曲線部に強い
    通線体は通線ロッドと比べ、コシが軟らかく、曲線部でもスムーズに通過します。
  • 既設ケーブルに絡まない
    先端の球状体により既設ケーブルを押さえつつ進むため、通線体が既設ケーブルと絡むことがありません。
  • 作業性バツグン
    管種や、既設ケーブルの種類、本数を問わず通線作業が行えます。

■仕様
寸法 W320×D680×H770mm
重量 7.5kg
線径×長さ φ5.5mm×70m
最小曲げ半径 180mm
※180mm以下でのご使用はしないでください。折れるおそれがあります。

■標準構成品
通線体 1本
リードヘッド 1個
ミラクルロッド リール付 1セット


軽量アクセス操作棒
メーカー:ツール・ディポ

型番 品名 税抜価格(\) 在庫
DT-6000 軽量アクセス操作棒 50,600 取寄せ
ST-200 軽量アクセス操作棒用 先端金具 2,800 取寄せ
■特長
軽量アクセス操作棒は地上測定機能を装備したアクセス操作棒です。
強度を保持しつつ軽量化を実現。
ピンロック位置と形状を工夫し、指の挟みこみを回避できる構造にしました。
目盛りは見やすく、振り出し確認の黄色帯
5m以上出たか確認できる赤色帯
色で判断できる構造にしました。
■仕様
 ・伸長寸法 : 6000mm
 ・重量 : 1930g

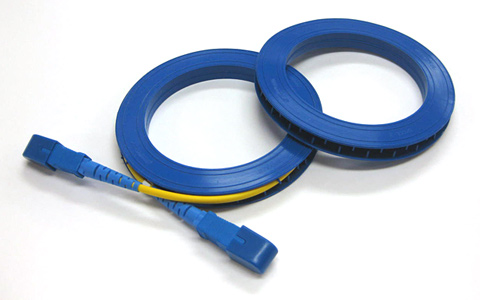

リールライト
メーカー:オプトクエスト

型番 品名 税抜価格(\) 在庫
SPOOL-2-ST リールライト 700
■特長
  • 0.25〜0.9mm素芯線、3.0mmコード、テープ心線をテープ止めなしで簡単に収納出来ます。
  • 巻き取ったファイバは簡単に取り外し出来ます。
  • デバイス製造、端末加工時等に、煩雑なファイバ余長処理から解放します。

■仕様
巻量 0.25mm素線 約150m
0.9mm心線 約10m
3.0mmコード 約1m
12心テープ心線 約5m
外径 約φ89mm
内径 約φ64mm
材質 特殊ゴムB
使用温度範囲 -40〜150℃
