光固定減衰器/光可変減衰器/光終端器/反射測定用マッチングブロック

■光固定減衰器
Orbray (オーブレー) 精工技研 三和電気工業 昭和電線
■光可変減衰器
KINGFISHER INTERNATIONAL
■光終端器
Orbray (オーブレー) 三和電気工業 昭和電線
■反射測定用マッチングブロック
三和電気工業


光固定減衰器

Orbrey (オーブレー)
型名 減衰量(dB) コネクタ形状 波長
(μm)
反射減衰量(dB) 適応ファイバ 研磨 税抜価格(\) 在庫
1個〜 10個〜
AFA-0216-010-35-U-C 1dB±1.0 SC形 1.3/1.5 ≧50 SM UPC 4,700
(税込5,170)
@4,500
(税込@4,950)

AFA-0216-030-35-U-C 3dB±1.0 4,700
(税込5,170)
@4,500
(税込@4,950)

AFA-0216-050-35-U-C 5dB±1.0 4,700
(税込5,170)
@4,500
(税込@4,950)

AFA-0216-100-35-U-C 10dB±1.0 4,700
(税込5,170)
@4,500
(税込@4,950)

AFA-0216-150-35-U-C 15dB±1.5 4,700
(税込5,170)
@4,500
(税込@4,950)

AFA-0216-200-35-U-C 20dB±1.5 4,700
(税込5,170)
@4,500
(税込@4,950)
売り切れ
AFA-0446-010-35-U-C 1dB±1.0 LC形 1.3/1.5 ≧50 SM UPC 4,200
(税込4,620)
@4,000
(税込@4,400)

AFA-0446-030-35-U-C 3dB±1.0 4,200
(税込4,620)
@4,000
(税込@4,400)

AFA-0446-050-35-U-C 5dB±1.0 4,200
(税込4,620)
@4,000
(税込@4,400)

AFA-0446-100-35-U-C 10dB±1.0 4,200
(税込4620)
@4,000
(税込@4,400)

AFA-0736-030-35-U-C 3dB±1.0 MU形 1.3/1.5 ≧50 SM UPC 4,700
(税込5,170)
@4,500
(税込@4,950)
在庫限り
AFA-0736-050-35-U-C 5dB±1.0 4,700
(税込5,170)
@4,500
(税込@4,950)
取寄せ
AFA-0736-100-35-U-C 10dB±1.0 4,700
(税込5,170)
@4,500
(税込@4,950)
在庫限り

SC形

LC形

MU形

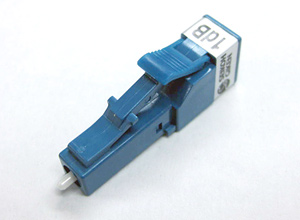

精工技研
型名 減衰量(dB) コネクタ形状 波長
(μm)
反射減衰量(dB) 適応ファイバ 税抜価格(\) 在庫
1個〜 10個〜
FA125-01-HP 1±1.0 LC形 1.3/1.5 ≧50 SM 4,200
(税込4,620)
@4,000
(税込@4,400)
FA125-03-HP 3±1.0 4,200
(税込4,620)
@4,000
(税込@4,400)
FA125-05-HP 5±1.0 4,200
(税込4,620)
@4,000
(税込@4,400)
FA125-10-HP 10±1.0 4,200
(税込4,620)
@4,000
(税込@4,400)

三和電気工業

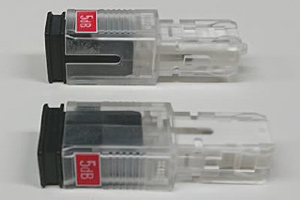

透明タイプ
型名 減衰量(dB) コネクタ形状 波長
(μm)
反射減衰量(dB) 適応ファイバ 税抜価格(\) 在庫
1個〜 10個〜
SSC-ASBYCL03HB(UPC) 3±0.5 SC形 1.31/1.55 ≧50 SM 4,700
(税込5,170)
@4,500
(税込@4,950

SSC-ASBYCL05HB(UPC) 5±0.5 4,700
(税込5,170)
@4,500
(税込@4,950)

SSC-ASBYCL10HB(UPC) 10±0.5 4,700
(税込5,170)
@4,500
(税込@4,950)

  • メタルタイプでは側面が干渉してSC2心アダプタに実装不可でしたが、透明タイプはスリム化して2個をきれいに実装できるようになりました。
  • SC2心アダプタに実装できることで装置前面での作業となり、容易で安全に施工できます。
  • 装置前面にて固定減衰器の有無が確認できます。
  • 軽量化したことでアダプタへの負担も軽減されます。
    (メタルタイプ:約9g⇒透明タイプ:4g)

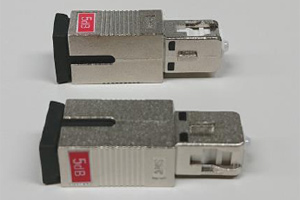

メタルタイプ
型名 減衰量(dB) コネクタ形状 波長
(μm)
反射減衰量(dB) 適応ファイバ 税抜価格(\) 在庫
1個〜 10個〜
SSC-ASB01H 1±1.0 SC形 1.31 ≧40 SM 5,000
(税込5,500)
@4,500
(税込@4,950)
取寄せ
SSC-ASB02H 2±1.0 5,000
(税込5,500)
@4,500
(税込@4,950)
取寄せ
SSC-ASB03H 3±1.0 5,000
(税込5,500)
@4,500
(税込@4,950)
取寄せ
SSC-ASB04H 4±1.0 5,000
(税込5,500)
@4,500
(税込@4,950)
取寄せ
SSC-ASB05H 5±1.5 5,000
(税込5,500)
@4,500
(税込@4,950)
取寄せ
SSC-ASB10H 10±1.5 5,000
(税込5,500)
@4,500
(税込@4,950)
取寄せ
SSC-ASB15H 15±1.5 5,000
(税込5,500)
@4,500
(税込@4,950)
取寄せ
SSC-ASB20H 20±1.5 5,000
(税込5,500)
@4,500
(税込@4,950)
取寄せ
SSC-ASB25H 25±1.5 1.55 DSM 5,000
(税込5,500)
@4,500
(税込@4,950)
取寄せ
SSC-ASB30H 30±2.5 5,000
(税込5,500)
@4,500
(税込@4,950)
取寄せ

昭和電線
本製品は金属ドープ光ファイバを用いた新しいタイプの光固定減衰器で、光ファイバ通信網における光パワーレベルを適正範囲に調整する(光パワーを減衰させる)デバイスです。
型名 減衰量(dB) コネクタ形状 研磨方式 波長
(μm)
反射減衰量(dB) 適応ファイバ 税抜価格(\) 在庫
1個〜 10個〜
KFCAT03SL-UP 3±1.0 FC形 UPC研磨 1.3

1.55
≧40 SM 8,800
(税込9,680)
@8,200
(税込@9,020)
取寄せ
KFCAT05SL-UP 5±1.0 8,800
(税込9,680)
@8,200
(税込@9,020)
取寄せ
KFCAT10SL-UP 10±1.5 8,800
(税込9,680)
@8,200
(税込@9,020)
取寄せ
KFCAT15SL-UP 15±1.5 8,800
(税込9,680)
@8,200
(税込@9,020)
取寄せ
KFCAT20SL-UP 20±1.5 8,800
(税込9,680)
@8,200
(税込@9,020)
取寄せ
KSCAT03SL-UP 3±1.0 SC形 UPC研磨 1.3

1.55
SM 8,800
(税込9,680)
@8,200
(税込@9,020)
取寄せ
KSCAT05SL-UP 5±1.0 8,800
(税込9,680)
@8,200
(税込@9,020)
取寄せ
KSCAT10SL-UP 10±1.5 8,800
(税込9,680)
@8,200
(税込@9,020)
取寄せ
KSCAT15SL-UP 15±1.5 8,800
(税込9,680)
@8,200
(税込@9,020)
取寄せ
KSCAT20SL-UP 20±1.5 8,800
(税込9,680)
@8,200
(税込@9,020)
取寄せ
■特長
  • 金属ドープ光ファイバを使用することによって光固定減衰器の構造が簡略化できる。
  • 100mWのハイパワー光でも使用できる。
  • 光固定減衰器は減衰ファイバ方式で耐パワー性、波長依存性が優れています。
  • 波長1.3μm帯と1.55μm帯の間で波長依存性が少ない。
  • 低反射加工を実現。(反射減衰量:40dB以上)


光可変減衰器

KINGFISHER INTERNATIONAL
型番 仕様 税抜価格(\) 在庫

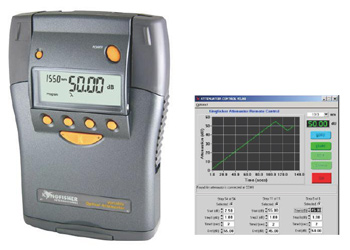

KI7010B シングルモードタイプ
波長:1310/1550nm
お問い合わせ下さい 取寄せ
KI7020B マルチモードタイプ(GI50/125)
波長:850/1300nm
お問い合わせ下さい 取寄せ
KI7010Bシリーズは光伝送装置の検査に簡単に使用できる自動可変光減衰器です。
この減衰器は光伝送システム、光コンポーネントを検査するのに最適な性能を有しています。高速でテストが実行でき、優れたパワーハンドリング、リターンロス、PMD、PDLを必要とする高出力のシステム試験でも安心してご利用頂けます。

非常にフラットな波長応答なので、CWDM、DWDMシステムでもご利用頂けます。非常に優れたリニアリティと絶対確度を有しておりますので、サブシステムやコンポーネントの精度の高いリニアリティで検査することができます。特許取得したアダプタは高出力用途で非常に重要なコネクタの汚れを防ぐ設計となっています。

動作モードはマニュアルモード、相関モード、ステップモード、プログラムモード、パソコンによる遠隔操作モードも可能です。現場での作業性を向上する為に、15個までの異なるプログラムを予め設定して実行できます。PCソフトはパソコンでの外部制御が可能で標準付属しております。

■特長
  • 高光パワーで使用可能
  • 非常に高い確度を実現
  • 低い波長感度
  • 優れたリターンロス、PDL、PMDを実現
  • 長時間バッテリ寿命
  • 交換可能なコネクタアダプタ
  • ユーザーで順序を決められます。
  • 日光下でも読みやすい表示ディスプレイを採用
  • PCソフトで遠隔操作
  • 丈夫で軽量・コンパクトな筐体
  • 3年校正サイクル
  • 最大4波長まで校正波長を搭載

■仕様
ファイバタイプ シングルモードモデル マルチモードモデル
減衰範囲 2.0〜60dB 3.0〜60dB
分解能 0.05dB 0.05dB
リアリニティ/繰り返し 0.03dB 0.1dB
不確定要素 ※1 ※2 0.3dB 0.3dB
最大入力パワー +30dB +30dBm
リターンロス ※3 60dB 60dB
PDL <0.1dB <0.1dB
温度安定度 ±0.02dB ±0.02dB
PMD <1ps N/A
動作波長レンジ 1200〜1650nm 700〜1400nm
校正波長 1310/1550nm

850/1300nm

波長依存性 1300〜1625nm
15dBまで<±0.25dB
20dBまで<±0.3dB
850〜1300nm
20dBまで<±0.5dB
波長依存性 S/C/Lバンド 1490〜1625nm
15dBまで<±0.2dB
20dBまで<±0.3dB
N/A
※1:校正波長において
※2:確度は光コネクタの性能に依存します。
※3:APCコネクタ使用時。コネクタの性能に依存します。確度研磨でない場合、シングルモードは45dB、マルチモードは28dBとなります。

■一般仕様
バッテリ寿命 200〜600時間
寸法 190×130×70mm 520g(本体)
動作/保存温度 -15〜55℃/-25〜70℃
筐体 ポリカーボネート 1m落下テスト検証済み
キーパッド アドバンス機能の設定用
RS232 3.5mmジャックコネクタ、デフォルトbaud 9.6K
電源 アルカリ単2型 2本(7.6A/1時間)又は、外部9V DC電源(2.5mm+ve pin)
オートオフ機能付き
バックライト機能付き画面
※15個のプログラムを保存、読み込みが可能
※ステップモードではステップサイズが選択可能
※プログラムモードでは自動で、スタート・ステップ・時間・最終値設定が可能です。
※減衰率は電源が切れても変更ございません。

■セット内容
本体 1台
SCコネクタアダプタ(OPT046) 2個
LCコネクタアダプタ(OPT076) 2個
STコネクタアダプタ(OPT040) 2個
PCソフトウェア&RS232ケーブル 1セット
日本語操作マニュアル 1冊
単2電池&単2-単3電池コンバータ 1セット
校正証明書 1枚
キャリーケース、ストラップ、革製保護ホルスター 1セット



光終端器

Orbrey (オーブレー)
型番 適応ファイバ 使用波長 反射減衰量(dB) 税抜価格(\) 在庫
1個〜 5個〜
SCコネクタ
ATN-0713-U
SM 1260nm〜1620nm ≦50dB
(UPC)
4,100
(税込4,510)
@3,700
(税込@4,070)

LCコネクタ
ATN-0711-U
4,100
(税込4,510)
@3,700
(税込@4,070)

MUコネクタ
ATN-0712-U
 -  @3,700
(税込@4,070)
取寄せ
(最低ロット5個)
FCコネクタ
ATN-0714-U
 -  @4,200
(税込@4,620)
取寄せ
(最低ロット5個)
※ATN-0712/0714-Uの取寄せ品につきましては最低5個からの発注でお願い致します。
ATN-0713-U
SCコネクタ
ATN-0713-U
ATN-0711-U
LCコネクタ
ATN-0711-U
ATN-0712-U
MUコネクタ
ATN-0712-U
ATN-0714-U
FCコネクタ
ATN-0714-U

■三和電気工業
プラグタイプ
型名 適応ファイバ 適合波長 反射減衰量(dB) 税抜価格(\) 在庫
1個〜 10個〜
SSC-P-TA SM 1.31μm・1.55μm 40以上 5,500
(税込@6,050)
@4,950
(税込@5,445)
取寄せ

SSC-P-TA


昭和電線
本製品は金属ドープ光ファイバを用いた新しいタイプの光終端器で、光ファイバ通信網における開放端での戻り光を低減させるデバイスです。
型名 コネクタ形状 適応ファイバ 波長(μm) 反射減衰量(dB) 税抜価格(\) 在庫
KFCTM-UP FC形 SM,DSF 1.3,1.55 50以上 お問い合わせ下さい 取寄せ
KSCTM-UP SC形 お問い合わせ下さい 取寄せ
■特長
  • 金属ドープ光ファイバを使用することによって
  • 100mWのハイパワー光でも使用できる。
  • 波長1.3μm帯と1.55μm帯での使用が可能。
  • 低反射加工を実現。(反射減衰量:50dB以上)


反射測定用マッチングブロック

三和電気工業
商品名 型名 税抜価格(\) 在庫
反射測定用マッチングブロック SNW-IMB 4,200
(税込4,620)
SNW-IMB SNW-IMB2
■特長
  • 反射減衰量の測定に使用。
  • マッチングオイル不要。
  • 同一箇所で約200回、全体で約2,000〜3,000回使用可能。


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
