光ケーブル（バルク）
■光ドロップケーブル　　アドバンストケーブルシステムズ　　フジクラ　　住友電気工業
■光インドアケーブル　　アドバンストケーブルシステムズ　　フジクラ　　住友電気工業
■クマゼミ対策光ドロップケーブル
■タイトバッファー仕様屋内外対応光ケーブル
■層型光ファイバーケーブル（メタリックタイプ）
■細径コード集合型光ケーブル（ノンメタリックタイプ）

　[光ドロップケーブル]　　メーカー：アドバンストケーブルシステムズ
■概念図 （クリックで拡大）


■特長
  • テンションメンバは、ノンメタリックタイプを標準とします
  • シースは環境に配慮した難燃ポリエチレンを使用しております
  • 耐燃性としてJIS C 3005：2000の4.26.2（b）（傾斜試験）に合格する特性を有しています
  • 細径、軽量のため取扱いが容易で、簡単にファイバを取出すことができます
  • 可とう性FRPと耐曲げ（SMBRWF）ファイバを用いた、可とう性光ドロップケーブルを標準とします（曲げ半径15mm）
■仕様
光ファイバ心線
2
テンションメンバ
FRP×2本
寸法(mm)
2×5
支持線サイズ(本/mm)
1/1.2
概算質量(Kg/Km)
20
ケーブル部許容張力（N）
35
支持線部許容張力（N）
660
許容曲げ半径（mm）
15

■価格
型番
仕様
条長
税込価格(\)
（本体価格）
在庫
NDP-2SMBRWF-E(FR)-M(1.2)
シングルモード　2芯
500m
お問い合わせ下さい
○

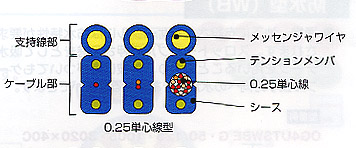

　[光ドロップケーブル]　　メーカー：フジクラ　

■特長

  • FTTHサービスの加入者引き落としに最適なケーブルです。
■仕様
光ファイバ心線
2
寸法(mm)
2.0×5.3
概算質量(Kg/Km)
20
許容張力（N）
660
許容曲げ半径（含む支持線）　(mm)
120
■価格
型番
仕様
条長
税込価格(\)
（本体価格）
在庫
FR-OGNMGDE-SSD SR15 SM・10/125・04×2C
シングルモード　2芯
500m
お問い合わせ下さい
取寄せ



　[光ドロップケーブル]　　メーカー：住友電気工業　

■特長
  • 細径、軽量なため敷設が容易です。
  • ノッチがあるため、心線が簡単に取り出せます。
  • 架空から加入者施設への引き込みに最適です。
■仕様
光ファイバ心線
2
寸法(mm)
2.0×5.0
概算質量(Kg/Km)
20
許容張力（N）
660
許容曲げ半径（敷設後）　(mm)
30
許容曲げ半径（敷設中)　(mm)
60
■価格
型番
仕様
条長
税込価格(\)
（本体価格）
在庫
2SM(PAPB)-D1-FR-NM 6H-20453
シングルモード　2芯
500m
お問い合わせ下さい
取寄せ

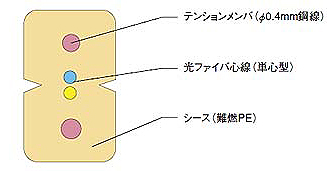

　[光インドアケーブル]　　メーカー：アドバンストケーブルシステムズ　

■特長
  • 光ファイバ心数として、単心型（着色心線）を標準とします。
  • テンションメンバは、ノンメタリックタイプを標準とします。
  • シースは環境に配慮した難燃ポリエチレンを使用しております。
  • 耐燃性としてJIS C 3005：2000の4.26.2（b）（傾斜試験）に合格する特性を有しています。
  • 可とう性FRPと耐曲げ（SMBRWF）ファイバを用いた、可とう性光インドアケーブルを標準とします。（曲げ半径15mm）
■仕様
光ファイバ心線
2
テンションメンバ
FRP×2本
寸法(mm)
1.6×3
概算質量(Kg/Km)
10
許容張力（N）
98
許容曲げ半径（mm）
15
■価格
型番
仕様
条長
税込価格(\)
（本体価格）
在庫
ID-2SMBRWF-E(FR)
シングルモード　2芯
500m
お問い合わせ下さい
○

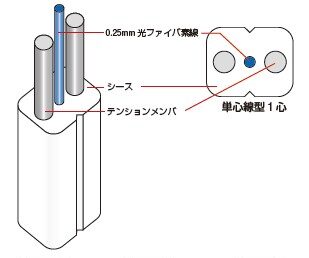

　[光インドアケーブル]　　メーカー：フジクラ

■特長
  • 宅内配線に適した光ファイバケーブルです。
  • ノッチ部から容易に心線を取り出すことが可能です
■仕様
光ファイバ心線
2
寸法(mm)
3.1×2.0
概算質量(Kg/Km)
10
許容曲げ半径（mm）
40
■価格
型番
仕様
条長
税込価格(\)
（本体価格）
在庫
FR-OGINE SR15 SM・10/125・04×2C
シングルモード　2芯
500m
お問い合わせ下さい
取寄せ





　[光インドアケーブル]　　メーカー：住友電気工業

■特長
  • 細径で管路追い張りに適しています。
  • ノッチがあるため、心線が簡単に取り出せます。
■仕様
光ファイバ心線
2
寸法(mm)
2.0×3.1
概算質量(Kg/Km)
10
許容張力（N）
150
許容曲げ半径(敷設後)　（mm）
30
許容曲げ半径(敷設中)　（mm）
60
■価格
型番
仕様
条長
税込価格(\)
（本体価格）
在庫
2SM(PAPB)-ID1-E-FR＜CR＞ 6H-17114
シングルモード　2芯
500m
お問い合わせ下さい
取寄せ



　[クマゼミ対策光ドロップケーブル]　　メーカー：アドバンストケーブルシステムズ

■特長
  • クマゼミからの被害を回避できる製品です。
  • シース（外被）材は、環境を配慮したノンハロゲン難燃材で、配管通線布設が容易な低摩擦･低磨耗の性能を持っています
  • 耐燃性（環境配慮の性能）としてJIS C 3005：2000の4.26.2（b）（傾斜試験）に合格する特性を有しています
  • 光ファイバ心線型として、単心型（着色心線）と4心テープ型が可能です
  • 可とう性FRPと耐曲げ（SMBRWF）ファイバを用いた、可とう性光ドロップケーブルを標準とします（曲げ半径15mm）
■仕様
光ファイバ心線 2
テンションメンバ FRP×2本
寸法(mm) 2.0×5.0
支持線サイズ（本/mm） 1/1.2
概算質量(Kg/Km) 20
ケーブル部許容張力（N） 35
支持線部許容張力（N） 660
許容曲げ半径（mm） 15


※詳細はこちらをご覧下さい。
■価格
型番
仕様
条長
税込価格(\)
（本体価格）
在庫
NDP-2SMBRWF-LE(FR)-M(1.2)
シングルモード　2芯
500m
お問い合わせ下さい
○

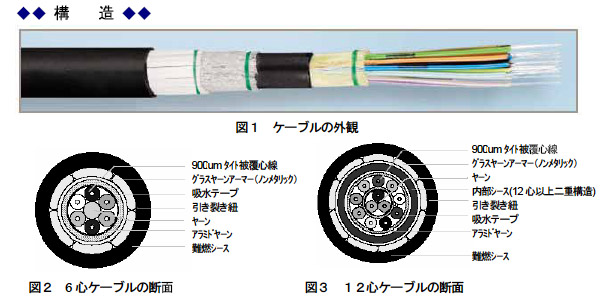

　[タイトバッファー仕様屋内外対応光ケーブル　FutureLink i-MPC TB]　　メーカー：アドバンストケーブルシステムズ

■特長
  • キャンパスバックボーン接続、ビル内垂直接続、FTTD（ファイバ トゥ ザ デスク）適用
  • 屋内外対応
  • コンジット、ダクト内敷設、直接埋設対応
  • 低発煙、ノンハロゲンの難燃ケーブル
  • 防水機能、非腐食性、耐候性（紫外線）、ノンメタリック
  • ジェリーを充填しないドライ構造で取扱いも簡単
■仕様
項目
特性
種別
GI50/125
モードフィールド径(μm)
1310nm
-
コア径(μm)
50±3
開口数(μm)
0.25±0.015
クラッド径(μm)
125±2
コア/クラッド偏心量(μm)
1.5以下
クラッド非円率(％)
1.0以下
カットオフ波長(μm)
-
零分散波長　Lambda_0(nm)
-
分散傾き(ps/(n?・km))
-
スクリーニングレベル(kpsi)
100
被覆外径(μm)
245±5


■バルク製品価格一例
型番
仕様
税込価格(\)
（本体価格）
在庫
50m
100m
200m
300m
LCXLM2-L5004-B700-n
GI50/125　4芯
LSZHi-MPCケーブル
@414
(@395)
@378
(@360)
@359.10
(@342)
@341.25
(@325)
○
300ｍは、100mと200mの組み合わせ
LCXLM2-L5008-B700-n
GI50/125　8芯
LSZHi-MPCケーブル
@577
(@550)
@523.95
(@499)
@498.75
(@475)
@475.65
(@453)
取寄せ
LCXLM2-L5012-B700-n
GI50/125　12芯
LSZHi-MPCケーブル
@756
(@720)
@682.50
(@650)
@651
(@620)
@619.50
(@590)
取寄せ







[層型光ケーブル（メタリックタイプ）]　　メーカー：昭和電線　

層型ケーブル
テンションメンバのまわりに光ファイバ心線を配したケーブルです。細径・軽量ながら機械的強度に優れ、最も汎用性の高いタイプです。
光コネクタの取付は、ケーブル布設後現地にて、光コネクタ付コードと融着接続を行います。

メタリックタイプ
中心テンションメンバに銅線を使用し、外被にLAPシースを施したケーブルで、機械的強度・防水・防湿特性に優れた汎用性の高いケーブルです。
コア/グラッド 型番 芯数
税込価格(\)
（本体価格）
 在庫
50m〜
100m〜
50/125
（R15高屈曲型）
CT-EB1G-04-LAP
 4 @441
(@420)		 @416
(@397)		 取寄せ
CT-EB1G-06-LAP
 6 最小ロット200mより受注生産
価格別途お問い合わせ下さい		 取寄せ
CT-EB1G-08-LAP
 8 @672
(@640)		 @640
(@610)		 取寄せ
CT-EB1G-12-LAP
 12 @866
(@825)		 @829
(@790)		 取寄せ
62.5/125
CT-G62-04-LAP
 4 最小ロット200mより受注生産
価格別途お問い合わせ下さい		 取寄せ
CT-G62-06-LAP
 6 最小ロット200mより受注生産
価格別途お問い合わせ下さい		 取寄せ
CT-G62-08-LAP
 8 最小ロット200mより受注生産
価格別途お問い合わせ下さい		 取寄せ
CT-G62-12-LAP
 12 最小ロット200mより受注生産
価格別途お問い合わせ下さい		 取寄せ
10/125
(シングルモード）
CT-SM04-04-LAP
 4 @336
(@320)		 @315
(@300)		 取寄せ
CT-SM04-06-LAP
 6 最小ロット200mより受注生産
価格別途お問い合わせ下さい		 取寄せ
CT-SM04-08-LAP
 8 @472
(@450)		 @451
(@430)		 取寄せ
CT-SM04-12-LAP
 12 @619
(@590)		 @588
(@560)		 取寄せ
≪仕様≫
材質（ファイバ種別）
石英系ガラス（SM）
モードフィールド径
9.2±0.7μm
クラッド径
125±1μm
ケーブルカットオフ波長
1260nm以下
モードフィールド偏心量
0.8μm以下
クラッド非円率
2％以下
スクリーニングレベル
1.0％以上
被覆
シリコン及びポリアミド樹脂（外径：0.9±0.1mm）

材質（ファイバ種別）
石英系ガラス（GI）
石英系ガラス（GI）
コア径
50±3μm
62.5±3μm
クラッド径
125±2μm
NA
0.20±0.02
0.275±0.015
コア/クラッド偏心量
3μm以下
コア非円率
6％以下
クラッド非円率
2％以下
スクリーニングレベル
1.5％以上
1.0％以上
被覆
シリコン及びポリアミド樹脂（外径：0.9±0.1mm）



[細径コード集合型光ケーブル（ノンメタリックタイプ）]　　メーカー：昭和電線　

コード集合型ケーブル
単心コードを撚り合わせたケーブルで、可とう性、機械強度に優れたケーブルです。光コネクタを直接取り付けられるため、現地でのファイバ融着接続工事を省略することができます。

ノンメタリックタイプ
ケーブルに金属をしようしていないため、絶縁性に優れ、無誘導、無接地という特長があります。
コア/グラッド 型番 芯数
税込価格(\)
（本体価格）
 在庫
50m〜
100m〜
50/125
（R15高屈曲型）
STK-EB1G-02-NMV
 2 @493
(@470)		 @472
(@450)		 取寄せ
STK-EB1G-04-NMV
 4 @651
(@620)		 @619
(@590)		 取寄せ
62.5/125
STK-G62-02-NMV
 2 最小ロット200mより受注生産
価格別途お問い合わせ下さい		 取寄せ
STK-G62-04-NMV
 4 最小ロット200mより受注生産
価格別途お問い合わせ下さい		 取寄せ
10/125
(シングルモード）
STK-SM04-02-NMV
 2 最小ロット200mより受注生産
価格別途お問い合わせ下さい		 取寄せ
STK-SM04-04-NMV
 4 最小ロット200mより受注生産
価格別途お問い合わせ下さい		 取寄せ
≪仕様≫
材質（ファイバ種別）
石英系ガラス（SM）
モードフィールド径
9.2±0.7μm
クラッド径
125±1μm
ケーブルカットオフ波長
1260nm以下
モードフィールド偏心量
0.8μm以下
クラッド非円率
2％以下
スクリーニングレベル
1.0％以上
被覆
シリコン及びポリアミド樹脂（外径：0.9±0.1mm）

材質（ファイバ種別）
石英系ガラス（GI）
石英系ガラス（GI）
コア径
50±3μm
62.5±3μm
クラッド径
125±2μm
NA
0.20±0.02
0.275±0.015
コア/クラッド偏心量
3μm以下
コア非円率
6％以下
クラッド非円率
2％以下
スクリーニングレベル
1.5％以上
1.0％以上
被覆
シリコン及びポリアミド樹脂（外径：0.9±0.1mm）

◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
