光ファイバー用コネクタ・工具＜フジクラ＞

■FASTコネクタ
　FAST-SCコネクタ（0.25mm素線・0.9mm心線用） 　ＦAST-LCコネクタ（0.25mm素線・0.9mm心線用）
　ＦAST-SCコネクタ（コード用） 　ＦASTコネクタ（ドロップ用）
■光ファイバカッタ
　CT-05シリーズ 　CT-30シリーズ
■ホットジャケットストリッパ ■ジャケットストリッパ
　HJS-03 　JS-01
■プライマリーコートストリッパ
　PS-02
■光ファイバクリーバ
　CT-32 　CT-38


FASTコネクタ

[FAST-SCコネクタ　（0.25mm素線・0.9mm心線用）]
型番 適合光ファイバ 構成内容 税込価格(\)
(本体価格)		 在庫
1セット
FAST(N)-SC-SM-UNI/00-BL/BL SM（10/125）　SCコネクタ
0.25mm素線
0.9mm心線用

・コネクタ（本体、ブーツ）×10
・単心光ファイバホルダ「F」×1
・メカニカルスプライス用スペーサ「F」×1
・0.25挿入ガイド×1
・組立手順書×1

 15,120
(14,400)		 ○

FASTコネクタの性能(SMファイバ対応)
ファイバ研磨 SPC研磨
接続損失（対マスタ） 平均0.5dB以下
反射減衰量 40dB以上
ファイバ引留力 3N以下
(3N印加時0.2dB以下)
■特長
  • コネクタ内部にメカニカルスプライス構造を内蔵することにより、光ファイバの先端に簡単にコネクタを取り付けることが可能です。
  • くさびユニットがコネクタ製品に添付されているため、コネクタの組立には専用工具は必要ありません（ストリッパ、カッターなどの汎用工具は必要です）
  • 素線固定部の構造を新規設定し、同じコネクタ製品で、0.25mm素線または0.9mm心線どちらの心線にも対応することが可能です。
  • 単心光ファイバホルダ「F」、メカニカルスプライス用スペーサ「F」、0.25挿入ガイドは、1梱包ごとに添付されています。

[FAST-LCコネクタ　（0.25mm素線・0.9mm心線用）]
型番 適合光ファイバ 税込価格(\)
(本体価格)		 在庫
1個 10個
FAST-LC-SM-UNI/00-BL/BK SM（10/125）　LCコネクタ
0.25mm素線
0.9mm心線用		 1,638
(1,560)		 @1,512
(@1,440)		 ○

FASTコネクタの性能(SMファイバ対応)
ファイバ研磨 SPC研磨
接続損失（対マスタ） 平均0.5dB以下
反射減衰量 40dB以上
ファイバ引留力 3N以下
（3N印加時0.2dB以下）

■特長
  • コネクタ内部にメカニカルスプライス構造を内蔵することにより、光ファイバの先端に簡単にコネクタを取り付けることが可能です。
  • くさびユニットがコネクタ製品に添付されているため、コネクタの組立には専用工具は必要ありません（ストリッパ、カッターなどの汎用工具は必要です）
  • 素線固定部の構造を新規設定し、同じコネクタ製品で、0.25mm素線または0.9mm心線どちらの心線にも対応することが可能です。

[FAST-SCコネクタ　（コード用）]
型番 製品内容 構成内容 税込価格(\)
(本体価格)		 在庫
1セット
FAST-SC-SM-09/CO SM（10/125）　コード用　SCコネクタ ・コネクタ（本体）×10
・ブーツ（2mm用）×10
・ブーツ（3mm用）×10
・組立手順書×1		 17,063
(16,250)		 ○
FAST-SC-KIT-CO FAST-SC　コード用キット ・SCコード組立用冶具×1
・ケーブルクランプ　2mm用×1
・ケーブルクランプ　3mm用×1		 1,890
(1,800)		 ○
FASTコネクタの性能(SMファイバ対応)
ファイバ研磨 SPC研磨
接続損失（対マスタ） 平均0.5dB以下
反射減衰量 40dB以上
■特長
  • コネクタ内部にメカニカルスプライス構造を内蔵することにより、光ファイバの先端に簡単にコネクタを取り付けることが可能です。
  • くさびユニットがコネクタ製品に添付されているため、コネクタの組立には専用工具は必要ありません（ストリッパ、カッターなどの汎用工具は必要です）
  • 2mおよび3mの単心コードに取付が可能です
  • 組立用冶具およびケーブルクランプ（2mm用、3mm用）はコネクタ50個につき1個ずつ添付となります。
    （50個未満の場合は別途FAST-SCコード用キットをご購入ください）

[ドロップ用]
型番 適合光ファイバ 税込価格(\)
(本体価格)		 在庫
ロット10個
FAST(N)-SC-SM-UNI/GT SM（10/125）　ドロップ・インドアケーブル用　SCコネクタ 17,850
(17,000)		 ○
　
■仕様
FASTコネクタ（ドロップ用）の性能
(対応波長　SM型：1310nm/1550nm)
コネクタタイプ SC
ファイバ研磨 SPC研磨
接続損失(対マスタ) 平均0.5dB以下
反射減衰量 40dB以上
ファイバ引留力 20N以下
外被把持部 長さ 約23mm
（コネクタ全長：55mm以下）

■特長
  • コネクタ内部にメカニカルスプライス構造を内蔵することにより、光ファイバの先端に簡単にコネクタを取り付けることが可能です。
  • くさびユニットがコネクタ製品に添付されているため、コネクタの組立には専用工具は必要ありません（ストリッパ、カッターなどの汎用工具は必要です）
  • ドロップケーブル・インドアケーブル（約2.0mm×1.6mm）の先端に直接取り付けることが可能であり、光ファイバ心線を収納する必要がありません。
  • 被覆除去・ファイバ切断時に必要なホルダは、コネクタ製品1梱包（10個）ごとに1個添付されています。


光ファイバカッタ

[CT-05シリーズ]
かんたん操作で高品質切断を実現
型番 品名 税込価格(\)
(本体価格)		 在庫
CT-05 単心光ファイバカッタ 58,800
(56,000)		 ○
CT-05A 単心光ファイバカッタ
AD-10付き		 63,000
(60,000)		 取寄せ
CT-05B 単心光ファイバカッタ
AD-30B付き		 63,000
(60,000)		 取寄せ
AD-10 単心用光ファイバプレート
切断長：6〜20mm（被覆径250μm）
切断長：8〜20mm（被覆径250μm以上）		 7,560
(7,200)		 取寄せ
AD-30B 単心用光ファイバプレート
切断長：16mm固定		 7,560
(7,200)		 取寄せ

CT-05本体		 ■特長
  • 単心光ファイバ専用のファイバカッタ
  • 切断可能本数：48,000本
  • 小型・軽量で手のひらサイズ
  • 簡単操作でファイバ切断
  • ファイバプレート、ファイバホルダが使用可能

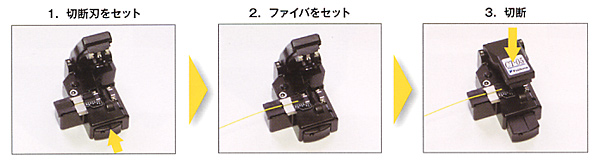

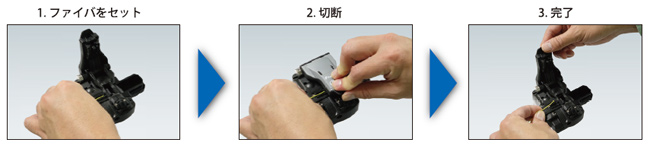

■切断手順
■仕様
項目 CT-05 CT-05A CT-05B
適用光ファイバ 石英ガラス光ファイバ
適用光ファイバ心数 単心
適用クラッド径 125μm
適用ファイバセット方式 ファイバホルダ ファイバプレート AD-10 ファイバプレート AD-30B
適用ファイバホルダ FH-100-250〜900
FH-20-250/FH-50-500/FH-50-900
FH-60-250/FH-60-900
適用被覆外径 250〜900μm
光ファイバ切断長 10ｍｍ 6〜20mm（被覆径=250μm）
8〜20mm（被覆径>250μm以上）		 16mm
切断可能数 48,000切断
外径寸法 72mm(W)×82mm(D)×42mm(H)
重量 180g

■標準構成
品名 型式 CT-05 CT-05A CT-05B
本体 CT-05 1台 1台 1台
ファイバプレート AD-10 - 1個 -
AD-30B - - 1個
キャリングケース CC-28 1個 1個 1個
六角レンチ HEX-01 1本 1本 1本
取扱説明書 M-CT05-J 1部 1部 1部


[CT-30シリーズ]
CT-30は、手のひらサイズの光ファイバカッタです。切断、屑回収をワンアクションで行うことができます。
使用する融着接続機の種類および、光ファイバの被覆外径に応じてお選び下さい。
型番 品名 仕様 税込価格(\)
(本体価格)		 在庫
CT-30 多心融着機用カッタ ・切断長10mm(ファイバホルダ使用) 97,650
(93,000)		 ○
AD-30A ファイバプレート ・単心φ0.25　切断長6〜20mm
・単心φ0.9　切断長10〜20mm		 11,550
(11,000)		 ○
※CT-30とAD-30Aで、CT-30Aと同等となります

CT-30
AD-30A		 ■仕様
項目 仕様
CT-30
適用融着接続機 多心融着接続機
適用光ファイバ心線数 単心250μm〜12心テープ
(使用光ファイバホルダによる)
適用被覆外径 -
光ファイバ切断長 10mm固定
外径寸法・重量 寸法：69mm(W)×82mm(D)×42mm(H)
重量：180g(屑回収装置含む)

■標準構成
品名 型番 数量 備考
光ファイバカッタ本体 CT-30 1台 -
屑回収装置 FC-02 1個 -
屑回収箱 FDB-02 1個 標準型
FDB-03 1個 大型
サイドカバー SC-01 1個 屑回収装置取り外し時に本体へ装着
キャリングケース CC-21 1個 -
六角レンチ - 1本 刃高さ/回転調整用
サポート台 HBA-01 1個 ファイバフォルダサポート台
取扱説明書 - 1部


ホットジャケットストリッパ

型番 品名 税込価格(\)
(本体価格)		 在庫
HJS-03 電池式ホットジャケットストリッパ 115,500
(110,000)		 取寄せ
HJS-03は2心テープから12心テープまでの多心光ファイバ被覆を除去するための工具です。
被覆を加熱し、軟化させることによって、被覆を簡単に除去することができます。
フジクラ製融着接続機からの電源供給の他、単4型のニッケル水素（NiMH）電池およびアルカリ乾電池での動作が可能です。

※詳細はメーカーサイト（PDF）をご覧下さい。
適用光ファイバ
ファイバ心数 2〜12 テープ心線
適用被覆材料 紫外線硬化型樹脂
テープ心線厚 250〜400μm
光ファイバ径 125μm
標準構成品
品名 型式 数量
電池式ホットジャケットストリッパ HJS-03 1台
DC電源コード DCC-03
DCC-11		 ※1本選択
ニッケル水素電池 単4 6本
ニッケル水素電池用急速充電器 - 2台
清掃用ブラシ - 1本
六角レンチ（1.5mm） - 1本
取扱説明書 - 1冊
※1本選択
・DCC-03対応融着接続機：FSM-16R/30R
・DCC-11対応融着接続機：FSM-18R/60R/11R/17R/50R



ジャケットストリッパ

型番 品名 税込価格(\)
(本体価格)		 在庫
JS-01 ジャケットストリッパ 15,750
(15,000)		 ○
被覆外径900μmの単心光ファイバ用の被覆除去工具です。

適用光ファイバ径 125μm
適用被覆外径 900μm
適用被覆材料 ポリアミド樹脂
寸法 120L×60W mm
重量 55g


プライマリーコートストリッパ

型番 品名 税込価格(\)
(本体価格)		 在庫
PS-02 プライマリーコートストリッパ 15,750
(15,000)		 ○
被覆外径250μmの単心光ファイバ用の被覆除去工具です。

適用光ファイバ径 125μm
適用被覆外径 250μm
適用被覆材料 紫外線硬化型樹脂
寸法 60W×110D×28H mm
重量 75g


光ファイバクリーバ

[光ファイバクリーバ　CT-32]
型番 品名 税込価格(\)
(本体価格)		 在庫
CT-32 光ファイバクリーバ 157,500
(150,000)		 取寄せ
光ファイバクリーバCT-32は、単心石英系ガラスファイバ（外径125μm）を最短3mmからの短口出し長を可能にした、高精度ファイバクリーバです。
ファイバ切断時は、フジクラ製融着接続機、FSM-45PM及びFSM-45Fに適合するファイバホルダを使用します。

※詳細はメーカーサイト（PDF）をご覧下さい。
項目 内容
適用光ファイバ SM単心光ファイバ（125μm）
石英系ガラスファイバ
被覆外径 250〜900μm
適用ファイバホルダ FH-40（単心用ファイバホルダ）
切断時の端面角度 0.5度（平均）
切断心数 48,000心
外径および重量 105W×82D×46H（mm）
210g
標準構成品
品名 型式 数量
本体 CT-32 1台
ファイバ屑回収装置 FC-02 1個
ファイバ屑箱(小) FDB-02 1個
ファイバ屑箱(大) FDB-03 1個
収納ケース CC-21 1個
クリーバースペーサ SPA-40-CT22-040 1個
六角レンチ HEX-01 1本
サイドカバー SC-01 1個
取扱説明書 - 1枚

[光ファイバクリーバ　CT-38]
型番 品名 税込価格(\)
(本体価格)		 在庫
CT-38 光ファイバクリーバ 157,500
(150,000)		 取寄せ
光ファイバクリーバCT-38は、単心石英系ガラスファイバ（外径80μm）を最短3mmからの短口出し長を可能にした、高精度ファイバクリーバです。
ファイバ切断時は、フジクラ製融着接続機、FSM-45PM及びFSM-45Fに適合するファイバホルダを使用します。

※詳細はメーカーサイト（PDF）をご覧下さい。
項目 内容
適用光ファイバ 石英系光ファイバ
ファイバ心数 単心
クラッド外径 80μm
被覆外径 200μmまで
適用ファイバホルダ FH-40シリーズファイバホルダ
切断時の端面角度 0.5度（平均）
切断心数 48,000心
外径および重量 66W×82D×46H（mm）
180g
標準構成品
品名 型式 数量
本体 CT-38 1台
収納ケース CC-21 1個
クリーバースペーサ SPA-40-CT22-040 1個
六角レンチ HEX-01 1本
サイドカバー SC-01 1個
取扱説明書 - 1枚



◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
