データロガー

データロガー

■パナソニック	無線センサ　WR10
■日置電機	ワイヤレスロガー	小型データロガー
	コミュニケーションベース	ノイズハイロガー
	メモリハイロガー

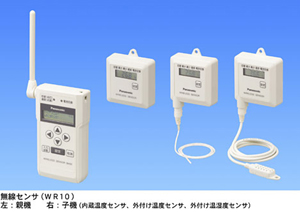

無線センサ　WR10

メーカー：パナソニック

型番

仕様

税込価格(\)
(本体価格)

定価(\)
(本体価格)

在庫

AWR1010

親機

最大64台の子機を登録可能、16000データ×13台(ロギングモード)
最大64台の子機のデータを収集可能(センサモード)
各子機の現在値を表示
収集したデータをRS232C経由でデータロガーやパソコンから読み出し可能
上下限値をはずれた時に信号出力する外部信号出力端子付き

お問い合わせ下さい

オープン

取寄せ

AWR1020
(温度センサ内蔵)

標準電池タイプ子機

特定小電力無線で100m先の親機に温湿度データ送信
子機内に16,000データを蓄積(ロギングモード)
一定間隔(10～1時間)ごとに親機に測定データを送信(センサモード)
電池寿命は3年と超寿命でメンテナンスの手間も少ない省電力設計。
子機だけでなく親機でも電池交換のタイミングが把握できるので安心です。
(センサモード)
IP67(防侵)のAWR1020、IP64(防沫)のAWR1031、使用温度範囲も-20℃～＋70℃と幅広い環境に対応。

お問い合わせ下さい

オープン

取寄せ

AWR1031
(温湿度センサ外付)

お問い合わせ下さい

オープン

取寄せ

AWR1020B
(温度センサ内蔵)

大容量電池タイプ子機

大容量電池採用（従来品よりも4倍の長寿命）
電池交換頻度を大幅に減らしメンテナンス性向上

お問い合わせ下さい

オープン

取寄せ

AWR1031B
(温湿度センサ外付)

お問い合わせ下さい

オープン

取寄せ

AWR1020A
(温度センサ内蔵)

ACアダプタタイプ子機

無人施設やメンテナンスしづらい取り付け場所に有効

お問い合わせ下さい

オープン

取寄せ

AWR1031A
(温湿度センサ外付)

お問い合わせ下さい

オープン

取寄せ

内蔵もしくは外付けの温湿度センサで測定したデータを特定小電力無線で送信する「子機」と、受信する「親機」で構成。一定間隔（10秒～1時間）ごとに親機にデータを送信することにより、現在の温・湿度の把握が可能になり、例えば決め細やかな温湿度調整が可能になります。また親機に集めたデータは、無償提供の専用ソフトウェア(Control configurator WR)でパソコンから読み出し、エクセルでグラフ化したり、子機をモニタすることも可能。既発売の「Web Datalogger Unit」などとの組み合わせで、インターネットやPHS経由で遠隔地での温湿度監視や、異常時メール通報も可能になります。

《主な用途》

ビル、ホテル、病院などの、空調温湿度制御
スーパー、冷凍・冷蔵倉庫、食品工場、工場設備、電気設備などの、温湿度監視

■オプション
型番	仕様	税込価格(\) (本体価格)	定価(\) (本体価格)	在庫
温度センサ　AWR1070	ケ－ブル長：約50cm 温度範囲：-60℃~155℃ 応答時間：約15秒(空気中)	お問い合わせ下さい	オープン	取寄せ
温湿度センサ　AWR1071	ケ－ブル長：約100cm 温湿度範囲：0℃~50℃／10%RH～90%RH 応答時間：約7分	お問い合わせ下さい	オープン	取寄せ
RS232C通信ケーブル（ストレートタイプ） AFC8503	親機とパソコンのCOMポート（D-Sub9ピン）をつなぐケーブル親機側コネクタ（ミニDIN5ピン）がストレート形状　3m	お問い合わせ下さい	8,400 (8,000)	取寄せ
RS232C通信ケーブル（Lアングルタイプ） AFC8503S	親機とパソコンのCOMポート（D-Sub9ピン）をつなぐケーブル親機側コネクタ（ミニDIN5ピン）がＬ型形状　3m	お問い合わせ下さい	8,400 (8,000)	取寄せ
RS232C通信ケーブル（Lアングル・バラ線） AIGT8162	親機とWebDatalogger Unitのコミュニケーションカセットや PLCのRS232CポートをつなぐケーブルミニDIN5ピン-バラ線3本　2m	お問い合わせ下さい	2,415 (2,300)	取寄せ
RS232C通信ケーブル（Lアングル・バラ線） AIGT8142	親機と市販RS232C/RS485変換器をつなぐケーブルミニDIN5ピン-バラ線4本　2m	お問い合わせ下さい	2,415 (2,300)	取寄せ

ワイヤレスロガー

メーカー：日置電機

【データロガーとは】
工場やプラント・オフィスビルなどの現場において環境や設備などの維持管理が行われているが、それらが適正に運用されているかを監視するためのツールの一つとして、ロガーが数多く使用されています。現場に設置したロガーで各種センサからの信号を定期的に測定・記録しておき、そのデータを後でパソコンなどに取り込んで処理・解析するのが一般的です。

【無線ロガーの有効性】
多数のロガーを使用している場合には特にデータ収集する際の作業効率などが問題となっています。また、パソコンによって一箇所で集中管理をしたいという要望も多くあげられております。これらの要望に応える手段として無線通信を用いる方法があります。これはデータ通信のための配線などを考慮する必要がなくロガーの設置が容易になり、データを収集する際の作業効率が向上するといったメリットがあります。ここでは、機器間の通信インタフェースとして無線通信（特定小電力無線）を利用した小型ロガーを紹介します。

型番

仕様

付属品

税込価格(\)
(本体価格)

定価(\)
(本体価格)

在庫

3670
（温湿度）

・無線で手軽にデータ収集
・記録を停止することなく記録データの収集が可能
・免許不要の特定小電力無線（429MHz帯域）を採用
・アラーム出力を標準装備

アラーム出力ケーブル（1m）

　　30,870
(29,400)

35,700
(34,000)

取寄せ

3671
（DC電圧）

アラーム出力ケーブル（1m）
9632接続ケーブル（1m）

　　34,440
(32,800)

39,900
(38,000)

取寄せ

3913
（データ収集/無線親機）

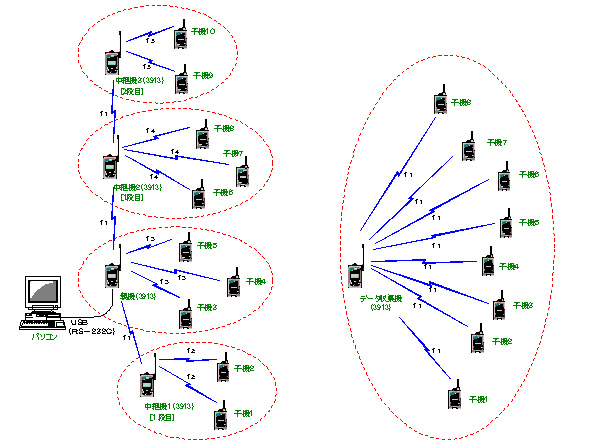

・ワイヤレスロガー（3670/3671）のデータを無線で収集しPCへ転送
・最大4段まで中継可能
・最大32ch分のデータ収集が可能
・付属通信ソフトでデータのグラフ表示/印刷/データ加工/ファイル保存

　40,740
(38,800)

47,250
(45,000)

取寄せ

※本体のみ（3670/3671）ではPCへのデータ転送はできません。オプションの3913が別途必要です。 3670は本体のみでは測定できません。オプションのセンサを別途御購入下さい。
3670	3671	3913

■オプション

型番

仕様

税込価格(\)
(本体価格)

定価(\)
(本体価格)

在庫

9445-02

（3670/3671/3913）共通ACアダプタ

5,481
(5,220)

6,090
(5,800)

取寄せ

9632

3671標準付属　接続ケーブル　1m

1,890
(1,800)

2,100
(2,000)

取寄せ

9680-50

温湿度センサ（1m） -40.0～85.0℃/0.0～100.0％rh 応答時間：温度100秒応答時間：湿度300秒

9,964
(9,490)

11,550
(11,000)

取寄せ

9680-51

温湿度センサ（5m） -40.0～85.0℃/0.0～100.0％rh 応答時間：温度100秒応答時間：湿度300秒

10,867
(10,350)

12,600
(12,000)

取寄せ

9680-52

温湿度センサ（10m） -40.0～85.0℃/0.0～100.0％rh 応答時間：温度100秒応答時間：湿度300秒

11,781
(11,220)

13,650
(13,000)

取寄せ

9631-01

（樹脂モ－ルド型）温度センサ（1m） -40.0～180℃ 応答時間：100秒センサ部φ5×28mm

3,150
(3,000)

3,675
(3,500)

取寄せ

9631-11

（樹脂モ－ルド型）温度センサ（5m） -40.0～180℃ 応答時間：100秒センサ部φ5×28mm

5,439
(5,180)

6,300
(6,000)

取寄せ

9631-21

（樹脂モ－ルド型）温度センサ（10m） -40.0～180℃ 応答時間：100秒センサ部φ5×28mm

7,245
(6,900)

8,400
(8,000)

取寄せ

9631-03

（シース型）温度センサ（1m） -40.0～120℃ 応答時間：90秒センサ部φ4×180mm

4,536
(4,320)

5,250
(5,000)

取寄せ

9682-01

【温度2ch】（樹脂モ－ルド型）温度センサ（1m） -40.0～180℃ 応答時間：100秒センサ部φ5×28mm

8,148
(7,760)

9,450
(9,000)

取寄せ

9682-02

【温度2ch】（樹脂モ－ルド型）温度センサ（5m） -40.0～180℃ 応答時間：100秒センサ部φ5×28mm

11,781
(11,220)

13,650
(13,000)

取寄せ

9631-02

（ニードル型）温度センサ（1m） -40.0～120℃ 応答時間：20秒センサ部φ1.3×25mm

6,342
(6,040)

7,350
(7,000)

取寄せ

9631-04

（ラグ端子型）温度センサ（1m） -30～180℃ 応答時間：45秒端子外径φ7mm 端子内径φ3.2mm

3,150
(3,000)

3,675
(3,500)

取寄せ

9631-14

（ラグ端子型）温度センサ（5m） -30～180℃ 応答時間：45秒端子外径φ7mm 端子内径φ3.2mm

5,880
(5,600)

6,825
(6,500)

取寄せ

9631-24

（ラグ端子型）温度センサ（10m） -30～180℃ 応答時間：45秒端子外径φ7mm 端子内径φ3.2mm

　7,245
(6,900)

8,400
(8,000)

取寄せ

9631-05

（樹脂モ－ルド型）温度センサ（30mm） -40～180℃ 応答時間：100秒センサ部φ5×28mm

　3,150
(3,000)

3,675
(3,500)

取寄せ

小型データロガー

メーカー：日置電機

3630データミニシリーズ

温度、湿度、電圧、電流、軽装信号、照度等　各種環境データを収集できる小型ロガーです。
万一の電池切れでも大切な収集データが消えない不揮発性メモリを使用しています。
また本体メモリーのデータをPCに送りデータ処理をするコミュニケーションベースも御紹介致します。

型番

仕様

税込価格(\)
(本体価格)

定価(\)
(本体価格)

在庫

3641
（温湿度ロガー）

温度/湿度　各1ch
－40℃～85℃
0.0%rh～100.0%rh
付属品：9680湿温度センサ（1m）
対応オプションセンサは表Aへ

26,082
(24,840)

30,240
(28,800)

取寄せ

3632
（温度ロガー）

防水タイプ
温度センサ内蔵　1ch
－20.0℃～70.0℃

12,495
(11,900)

14,490
(13,800)

取寄せ

3633
（温度ロガー）

外付センサも使用可能
温度測定用　1ch
－40℃～180.0℃
対応オプションセンサは表Aへ

12,495
(11,900)

14,490
(13,800)

取寄せ

3636
（クランプロガー）

交流電流　2ch
AC0.00～500.0A
対応オプションセンサは表Bへ

22,648
(21,570)

26,250
(25,000)

取寄せ

3638
（リークロガー）

漏れ電流　2ch
AC0.00～100.0A
対応オプションセンサは表Bへ

22,648
(21,570)

26,250
(25,000)

取寄せ

電圧・照度計・軽装信号などのロガ－につきましては別途お問い合わせ下さい。
3641	3632	3633	3636	3638

■表A（3641・3633用オプション）
型番	仕様	税込価格(\) (本体価格)	定価(\) (本体価格)	在庫
9680-50	【3641用】温湿度センサ（1m） -40.0～85.0℃/0.0～100.0％rh 応答時間：温度100秒応答時間：湿度300秒	9,964 (9,490)	11,550 (11,000)	取寄せ
9680-51	【3641用】温湿度センサ（5m） -40.0～85.0℃/0.0～100.0％rh 応答時間：温度100秒応答時間：湿度300秒	10,867 (10,350)	12,600 (12,000)	取寄せ
9680-52	【3641用】温湿度センサ（10m） -40.0～85.0℃/0.0～100.0％rh 応答時間：温度100秒応答時間：湿度300秒	11,781 (11,220)	13,650 (13,000)	取寄せ
9631-01	（樹脂モ－ルド型）温度センサ（1m） -40.0～180℃ 応答時間：100秒センサ部φ5×28mm	3,150 (3,000)	3,675 (3,500)	取寄せ
9631-11	（樹脂モ－ルド型）温度センサ（5m） -40.0～180℃ 応答時間：100秒センサ部φ5×28mm	5,439 (5,180)	6,300 (6,000)	取寄せ
9631-21	（樹脂モ－ルド型）温度センサ（10m） -40.0～180℃ 応答時間：100秒センサ部φ5×28mm	7,245 (6,900)	8,400 (8,000)	取寄せ
9631-03	（シース型）温度センサ（1m） -40.0～120℃ 応答時間：90秒センサ部φ4×180mm	4,536 (4,320)	5,250 (5,000)	取寄せ
9631-02	（ニードル型）温度センサ（1m） -40.0～120℃ 応答時間：20秒センサ部φ1.3×25mm	6,342 (6,040)	7,350 (7,000)	取寄せ
9631-04	（ラグ端子型）温度センサ（1m） -30～180℃ 応答時間：45秒端子外径φ7mm 端子内径φ3.2mm	3,150 (3,000)	3,675 (3,500)	取寄せ
9631-14	（ラグ端子型）温度センサ（5m） -30～180℃ 応答時間：45秒端子外径φ7mm 端子内径φ3.2mm	5,880 (5,600)	6,825 (6,500)	取寄せ
9631-24	（ラグ端子型）温度センサ（10m） -30～180℃ 応答時間：45秒端子外径φ7mm 端子内径φ3.2mm	7,245 (6,900)	8,400 (8,000)	取寄せ
9631-05	（樹脂モ－ルド型）温度センサ（30mm） -40～180℃ 応答時間：100秒センサ部φ5×28mm	3,150 (3,000)	3,675 (3,500)	取寄せ

■表B（3636・3638用オプション）

型番

仕様

税込価格(\)
(本体価格)

定価(\)
(本体価格)

在庫

9650

【3636用】クランプオンセンサ　AC100A 使用回路電圧　300V以下　φ15mm,3m

9,775
(9,310)

10,290
(9,800)

取寄せ

9651

【3636用】クランプオンセンサ　AC500A 使用回路電圧　600V以下　φ46mm,3m

9,775
(9,310)

10,290
(9,800)

取寄せ

9657

【3638用】クランプオンリークセンサ　AC1A 使用回路電圧　300V以下　φ40mm,3m

17,955
(17,100)

18,900
(18,000)

取寄せ

9658

【3638用】クランプオンリークセンサ　AC1A 使用回路電圧　150V以下　口径12×30mm,3m

14,962
(14,250)

15,750
(15,000)

取寄せ

9650

9651

9657

9658

コミュニケーションベース

メーカー：日置電機

型番

通信イメージ

付属品

税込価格(\)
(本体価格)

定価(\)
(本体価格)

在庫

3911
（RS-232C）

単4アルカリ電池×4
コミュニケーションユーティリティ

　　　19,740
(18,800)

22,890
(21,800)

取寄せ

3912
（USB1.1）

単4アルカリ電池×4
コミュニケーションユーティリティ
USBケーブル（1m）

26,985
(25,700)

　31,290
(29,800)

取寄せ

3911、3912コミュニケーションベース

・データミニのデータを現場で回収し、パソコンへまとめて転送
・メモリ内蔵で最大16ch分のデータを内部に取り込み可能
・付属通信ソフトでデータのグラフ表示/印刷/データ加工/ファイル保存
・付属通信ソフトは3911,3912の両方操作可能

3911

3912

■3911用オプションケーブル

型番

仕様

税込価格(\)
(本体価格)

定価(\)
(本体価格)

在庫

9637

RS232Cケーブル　9pin-9pin クロス結線　1.8m

　　1,365
(1,300)

1,575
(1,500)

取寄せ

9638

RS232Cケーブル　9pin-25pin クロス結線　1.8m

1,627
(1,550)

1,890
(1,800)

取寄せ

9637

9638

PC用通信ソフトコミュニケーションユーティリティ

型番	3911	3912
対応OS	Windows 95/98/Me/2000/XP/NT4.0 パソコンにはRS-232Cインタフェースが必要です	Windows 98/Me/2000/XP パソコンにはUSBインタフェースが必要です
機能	グラフ表示（Max. 16ch分、カーソル2本拡大縮小スクロール）データ表示一覧、プリント（グラフプリントMax. 16ch分、カソル間選択プリント他）ファイル形式（独自形式バイナリコード、テキストデ－タCSV形式）

ノイズハイロガー　3145

メーカー：日置電機

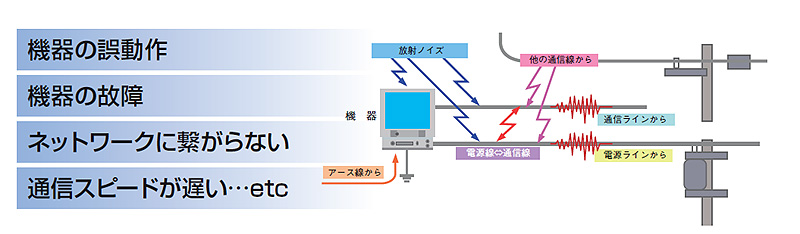

電子機器のトラブル、通信障害で困っていませんか？
機器の電源線や通信線、アース線から侵入するノイズが原因ではありませんか？

型番

製品内容

税込価格(\)
(本体価格)

定価(\)
(本体価格)

在庫

ノイズハイロガー　3145

ACアダプタ、PCアプリケーションソフト、携帯用ストラップ
携帯用ケース、取扱説明書、測定ガイド、フェライトコア×3

お問い合わせ下さい

340,200
(324,000)

取寄せ

クランプオンノイズセンサ 9754

お問い合わせ下さい

132,300
(126,000)

取寄せ

3145本体＋9754

《特長》

アース線・通信線・電源線の電流ノイズと周波数を計測

周波数帯域別の電流ノイズレベルを手軽に観測
周波数帯域別のノイズレベル変動をロギング記録
電流でノイズ検出、アース線のノイズも計測可能
スペアナやオシロで検出困難な単発ノイズの捕捉が可能
測定データはPCカードに自動保存、長期測定可能
測定周波数帯域10kHz ～ 100MHz

※3145 本体のみでは測定できません。オプションのクランプオンノイズセンサ 9754を別途ご購入ください

詳しくはこちら（メーカーホームページ）をご覧下さい

メモリハイロガー　8430

メーカー：日置電機

型番

製品内容

税込価格(\)
(本体価格)

定価(\)
(本体価格)

在庫

メモリハイロガー　8430

取扱説明書、測定ガイド、アプリケーションディスク
USBケーブル、ACアダプタ、ストラップ、保護シート

お問い合わせ下さい

115,500
(110,000)

取寄せ

手のひらに載る小型軽量！
絶縁・10 チャネルパーソナルロガー

《特長》

10chアナログ絶縁、電圧、熱電対入力+4ch パルス入力装備
活電部の温度測定や、チャネル間の影響を受けにくい絶縁入力
全ch, 10msスキャン方式高速サンプリング
負荷急変に対応した測定の要求に、従来の100msサンプリングでは追いきれない波形にも追従できます
CFカードへダイレクト収録可能
長期間の電子データ記録, PC 接続でデータを転送, USB通信端子
ワイド& 高輝度液晶採用で抜群の見やすさ
美しいワイドQVGA-TFT 液晶画面で波形を観測

詳しくはこちら（メーカーホームページ）をご覧下さい

◎上記の当社販売価格には、運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
