HPCF光ファイバケーブル


沖電線
HPCF光ファイバケーブル
住友電工
H-PCF光ファイバケーブル

関連製品 三菱ケミカル
プラスチック光ファイバー
三菱ケミカル
POF用プラグ/中継コネクタ

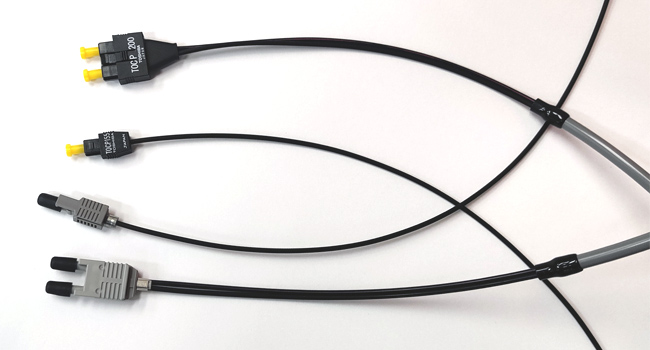

コネクタ付 光ファイバケーブル



HPCFケーブルとは
コア部が石英ガラス、クラッド部が低屈折率・高硬度プラスチック樹脂から構成されている光ファイバです。


沖電線
HPCF光ファイバケーブル

■両端F07コネクタ付 高屈曲HPCF光ファイバケーブル
品名 長さ 税抜価格(\) 在庫
OPC201HPXF-1MB 1m 5,330 取寄せ
OPC201HPXF-3MB 3m 6,110 取寄せ
OPC201HPXF-5MB 5m 6,760 取寄せ
OPC201HPXF-10MB 10m 8,060 取寄せ


■特長
  • コア部が大口径(200μm)であることから受発光素子との結合効率が良く、クラッド部が強靭で温度的に安定していることから極めて取扱い易い光ファイバです。
  • 単心コードの二次被覆には機械的強度に優れた独自のナイロン樹脂を使用することにより、100万回以上(R50mm,±90度)の首振り屈曲強度があります。
  • 光ファイバの構造はSI(ステップインデックス型 )で短距離〜中距離の伝送に適しています。
  • 環境対応製品です。RoHS指令に適合しています。
■用途
  • ロボット等のFAで屈曲性を要求される部分で高度な耐ノイズ性、ノイズ放射の抑制が要求される装置に適しています。
  • 車載関連(MOST、IDB-1394など)の高速伝送、耐熱性が要求される機器用途にも適しています。
■仕様
コア径/クラッド径 200μm/230μm 伝送損失 1.1db/100m(μ=800〜850nm)
心線外径/コード外径 0.9mm/2.2mm 開口数 0.4
ケーブル外径 7.6mm 許容曲げ半径 80mm

詳細はこちら(メーカーサイト)をご覧下さい。

■両端F07コネクタ付 HPCF光ファイバケーブル
品名 長さ 税抜価格(\) 在庫
OPC201HVX-1MB 1m 4,420 取寄せ
OPC201HVX-3MB 3m 5,070 取寄せ
OPC201HVX-5MB 5m 5,720 取寄せ
OPC201HVX-10MB 10m 6,890 取寄せ


■特長
  • コア部が大口径(200μm)であることから受発光素子との結合効率が良く、クラッド部が強靭で温度的に安定していることから極めて取扱い易い光ファイバです。
  • 光ファイバの構造はSI(ステップインデックス型 )で短距離〜中距離の伝送に適しています。
  • 環境対応製品です。RoHS指令に適合しています。
■用途
  • FA環境における固定配線部で高度な耐ノイズ性、ノイズ放射の抑制が要求される装置に適しています。
  • 工場内などで長距離伝送が要求される装置間の用途に適しています。
  • AV、DV関連(音声、画像伝送など)の耐ノイズ、高品質性が要求される装置に適しています。
  • 医療、プラント関連(センサー、制御信号など)の防爆、アイソレーション、長距離伝送用途に適しています。
  • 車載関連(MOST、IDB-1394など)の高速伝送、耐熱性が要求される機器に適しています。
■仕様
コア径/クラッド径 200μm/230μm 伝送損失 1.1db/100m(μ=800〜850nm)
心線外径/コード外径 0.9mm/2.2mm 開口数 0.4
ケーブル外径 8.4mm 許容曲げ半径 90mm

詳細はこちら(メーカーサイト)をご覧下さい。



住友電工
H-PCF光ファイバケーブル

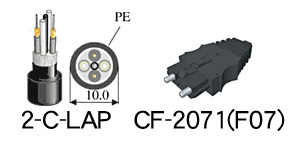

■両端F07コネクタ付 屋外用 H-PCF光ファイバケーブル
品名 長さ 税抜価格(\) 在庫
2-C-LAP/両端CF-2071(F07) 1m 1m お問い合わせ下さい 取寄せ
2-C-LAP/両端CF-2071(F07) 3m 3m お問い合わせ下さい 取寄せ
2-C-LAP/両端CF-2071(F07) 5m 5m お問い合わせ下さい 取寄せ
2-C-LAP/両端CF-2071(F07) 10m 10m お問い合わせ下さい 取寄せ
■H-PCFの特長
大口径コアで光軸精度を緩く設定でき、安価な光源が適応可能。
システム全体として低コストで抑えられます。

ファイバ種類 SI(ステップインデックス型 )
コア/クラッド 石英ガラスφ200μm/高硬度プラスチック φ230μm
伝送損失 最小5dB/km

詳細はこちら(メーカーサイト)をご覧下さい。


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
