FLUKE
FiberInspector Micro

型番 品名 税抜価格(\) 税抜定価(\) 在庫
FI-500 FI-500 ファイバー・インスペクター・マイクロ お問い合わせ下さい 300,000
(税込330,000)
取寄せ
FI-525 FI-500 ファイバーインスペクター・マイクロ(クリーニング・キット付き) お問い合わせ下さい 315,000
(税込346,500)
取寄せ
FTK1375 マルチモード光損失測定拡張キット(FI-500付き) お問い合わせ下さい 700,000
(税込770,000)
取寄せ
FTK1475 マルチ/シングルモード光損失測定拡張キット(FI-500付き) お問い合わせ下さい 980,000
(税込1,078,000)
取寄せ

本製品は端面の状態を高解像度のLCDディスプレイ上にて目視により確認することができ、従来製品と比較し、オートフォーカス機能やケーブルで混み合ったパッチパネル周辺を照らす画期的なPortBright機能(特許取得中)などの追加により、今まで検査を省いていたパッチパネル側のコネクター全ての汚れを短時間で確実に確認することができます。


■特長
  • 高解像度画面で小さな汚れや傷も検出
  • 薄暗いパッチパネル周辺を照らすライトをカメラに内蔵
  • オートフォーカスによるピント調整
  • 高密度パッチパネルでも利用しやすい小型カメラ・プローブ
  • ほとんどのLAN用コネクターに対応、APCコネクターにも対応(オプション)


FLUKE
FiberInspector Pro


型番 品名 税抜価格(\) 税抜定価(\) 在庫
FI-7000 FI-7000ファイバーインスペクター プロ お問い合わせ下さい 398,000
(税込437,800)
取寄せ
FI-7000-MPO FI-7000ファイバーインスペクター プロ(MPOチップ、クリーナー付) お問い合わせ下さい 498,000
(税込547,800)
取寄せ

コネクター端面の汚れは光ファイバー配線障害の一番の原因です。汚れは、挿入損失や後方散乱を引き起こし、それが光伝送を妨げ、トランシーバー間の信号伝送に甚大な障害を生じさせます。光ファイバー損失とOTDRテストによってこの問題を明らかにすることはできますが、接続部が汚れていると、概して、ファイバー・テストに要する時間が増し、不正確な結果しか得られません。
FI-7000 Fiberinspector Proを使用すると、端面を2秒で点検および認証できるため、測定や敷設作業を最初から正しく行うことができます。自動合否判定機能によって当て推量による判断が光ファイバー検査から排除されるため、誰でも光ファイバーの専門家と同じ技量で作業することができます。


■特長
  • 光ファイバー検査による認証
  • 問題領域のグラフィカル表示
  • 端面の画像の保存
  • Versiveプラットフォーム上で構築
  • VersiveのProjXシステム
  • Taptiveユーザー・インターフェース
  • LinkWare管理ソフトウェア
  • ファイバー端面の合否等級付け

型番 品名 税抜価格(\) 税抜定価(\) 在庫
FI-3000 FiberInspector Pro MPO コネクター端面検査スコープ お問い合わせ下さい 930,000
(税込1,023,000)
取寄せ
■オプション
型番 品名 税抜価格(\) 税抜定価(\) 在庫
FI-3000TP-UMPO12F MPO 12/24芯 UPC用チップ お問い合わせ下さい 40,000
(税込44,000)
取寄せ
FI-3000TP-UMPO16F MPO 16/32芯 UPC用チップ お問い合わせ下さい 40,000
(税込44,000)
取寄せ
FI-3000TP-AMPO12F MPO 12/24芯 APC用チップ お問い合わせ下さい 40,000
(税込44,000)
取寄せ
FI-3000-Holster FI-3000用ホルスター お問い合わせ下さい 16,500
(税込18,150)
取寄せ

FI-3000 FiberInspector Proは、Live View機能を使用してMPO端面全体の画像を瞬時に表示し、その後、ジェスチャー・ベースのインターフェースを介したズームイン機能を使って、個々のファイバー端面の自動合否解析結果を数秒で得ることができます。


■製品概要
FI-3000に内蔵されたCCDカメラにより撮影された端面の画像イメージはWi-Fi経由でお手持ちのスマートフォンに描画したり、USBケーブルでVersiv本体の画面に描画(*1)したりすることができます。
端面の状態はIEC規格に従って、瞬時に合否判定されます。CCDカメラを2個内蔵することにより、1回の操作でコネクター端面の端から端まで確認でき、さらに1芯当たり2秒以下で端面の状態を合否判定できるMPOコネクター端面検査スコープです。

(*1)Versiv本体での表示は2019年中頃以降を予定しています。

■特長
  • コネクター端面全体から各芯線ごとの詳細画像が瞬時に確認
  • LinkWare PC ケーブル・テスト管理ソフトウェアによる試験レポート作成(*2)
  • 1芯当たり2秒以下で自動合否判定
  • リアルタイム表示を実現するオートフォーカス・オートセンタリング機能
  • 軽量(326g)で長時間利用しても疲れない人間工学に基づく使いやすい操作性と頑丈な設計
  • 8〜32芯のAPC/UPC MPOコネクターおよび単心コネクター(*2)に対応

    (*2)LinkWareによるレポート作成および単心コネクターへの対応は2019年中頃以降を予定しています。


ライテル
光コネクタ端面インスペクタ CI-1100

型番 仕様 税抜価格(\) 税抜定価(\) 在庫
CI-1100
  • 倍率:400倍(実質9インチモニタ時倍率)
  • 視野範囲:〜425μm×320μm(スタンダード)
  • モニタサイズ3.5インチ
  • モニターバッテリー作動時間:4時間
195,000
(税込214,500)
オープン 在庫切れ
■特長
  • 使い勝手の良いデザイン
  • 早く、簡単な焦点整合
  • 片手で作業可能
  • 3.5インチの大きなモニタ
■セット内容
プローブ(CI-1100) 1個
LCDモニタ 1個
バッテリーパック(LCDモニターに内蔵) 1個
ACアダプタ 1個
ユニバーサルチップ PCタイプオスコネクタ
(2.5mm、1.25mm)
各1個
SC&FC/LC/MUチップ PCタイプメスコネクタ 各1個
チップボックス 1個
キャリングケース 1個
※プローブをPCに接続する専用USBキャプチャもあります。別途お問い合わせ下さい。
※CI-1100に変換アダプタ(PT2-CI/ADAPT:別売り)を使用することで、CI-1000のチップを使用することができます。


ライテル

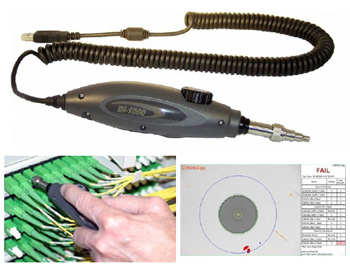

光ファイバ端面検査装置 DI-1000

型番 仕様 税抜価格(\) 税抜定価(\) 在庫
DI-1000
  • 測定領域:425μm×320μm
  • フォーカス:手動、最大可動範囲 2mm
  • 解像度:0.5μm
  • 顕微鏡部サイズ:φ35mm×175mm(Tip部分含まず)
  • 対応コネクタ:SC/FC/ST/LC/MU/E2000/E3000/MPO/MTP(オス/メス、PC/APC)ほか
  • USBデバイス対応条件:USB2.0、WindowsXP/Vista/7 32/64bit対応
  • 電源:USB2.0ポート
お問い合わせ下さい オープン 取寄せ
CVP-20  端面合否自動判定ソフト ConnectorViewPlus お問い合わせ下さい オープン 取寄せ
■特長
  • システムモジュール内に配線されたコネクタ端面をメス側から検査が可能
  • ケーブル敷設現場、実験室、光コード受入れ検査現場などで光コネクタ付きコードの端面検査が可能
  • 別売アダプタの交換で各種コネクタに対応
  • PCとのUSB接続での使用
  • 専用ソフト使用により、自動端面検査が可能(IEC61300-3-35 Low Magnificationに準拠)
■セット内容
本体(DI-1000) 1個
φ2.5mm用PCユニバーサル(オス)
PT2-U2.5/PC/M
1個
φ1.25mm用PCユニバーサル(オス)
PT2-U1.25/PC/M
1個
SC/FC兼用PC(メス)
PT2/FS/PC/F
1個
LC用PC(メス)
PT2-LC/PC/F
1個
MU用PC(メス)
PT2-MU/PC/F
1個
パソコン接続用CD ConnectorView 1個
※端面合否自動判定ソフト(ConnectorViewPlus CVP-20)は別売となります。


EXFO

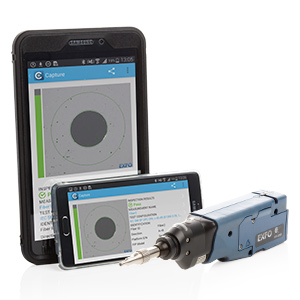

ワイヤレスケーブル端面検査機

型番 税抜価格(\) 税抜定価(\) 在庫
FIP-435B お問い合わせ下さい オープン 取寄せ

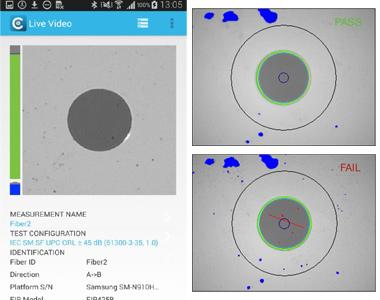

センタリング、フォーカス、合否判定を全て機械が自動で行いますので、 より簡単に安全に作業を行うことができます。
また、画像を毎回確認せずとも合否結果は手元のLED(緑色/赤色)でも判断が 可能です。

■仕様
対応コネクタ SCコネクタ用(オス/メス)チップ添付
解像度 0.55 μm
Wi-Fi規格 802.11g/ 2.4 GHz
ディスプレイ Wi-Fiが受信できる端末(スマートフォン可)
ソフ トウエア 無償でダウンロード可(iPhone、アンドロイド両方可)
重量 0.3 kg
外形寸法 55 mm x 39 mm x 207 mm


TheFibers
光ファイバー端面検査機 WiFi対応モデル

型番 税抜価格(\) 税抜定価(\) 在庫
HUXScope-WiFi お問い合わせ下さい オープン 取寄せ
■特長 ■仕様
  • スマートフォンとPCにWiFiとUSB接続可能
  • AndroidとiOS(Apple)アプリ対応
  • コネクタアダプタチップ多種ご用意(メス&オス)
  • 外部出力用インターフェイス mini5-pinタイプ
  • 検査画像保存と出力が可能
  • フィールドでスマートフォンからリアルタイムでレポート可能
  • 充電式内部バッテリー
  • ワイヤレスAPやモジュールは別途不要
  • 簡単フォーカスと滑り止め設計
  • RoHS準拠
  • CE/FCC規格認可
解像度 260X-400X
視野 400μm×300μm
フォーカス 最大2mm ズームイン/ズームアウト(手動による)
WiFi 2.4GHz Wi-Fi IEEE 802.11b/g/n
充電パワー 110/220V@50/60GHz
チャージャー又はUSBケーブル
バッテリー 3.7V 1300mA 充電式リチウムポリマーバッテリー
稼働時間 約4時間(連続使用)
USBケーブル mini 5-pin USB2.0(Windows XP/7/8)
ソフトウェア [PC] 合否判定解析 IEC 61300-3-35
[スマホ] Androidアプリ & iOS(Apple)アプリ
外形寸法 185mm(L)×24mm(T)
※ハンドセット(チップなし)
重量 170g

■標準パッケージ ■オプションチップ
  • 端面検査機 ハンドセット本体
  • ソフトウェア(合否解析機能)
  • チップ 2.5mm(PC オス)
  • チップ 1.25mm(PC オス)
  • ACバッテリーチャージャー
    (USB mini 5-pinケーブル含む)
  • 取扱説明書
  • SC/PC メス
  • SC/APC メス
  • LC/PC メス
  • LC/APC メス
  • 2.5mm/APC オス
  • 1.25mm/APC オス


NTT-AT
ワイヤレス光コネクタ端面観察機
EasyGetWiFi

品名 標準添付チップ 税抜価格(\) 在庫
EasyGetWiFi ・SCチップ用 ・LCチップ用 ・FCチップ用
・2.5mmフェルール用 ・1.25mmフェルール用
(フェルール用はSC、LCなどのコネクタプラグに使用できます)

126,000
(税込138,600)


Wi-Fiでつないで、光コネクタ端面の画像をスマートフォンに表示

光コネクタ端面観察機 EasyGetWiFi は、光コネクタ端面を手軽に観察できるツールです。Wi-Fiでスマートフォンやタブレットなどに接続し、端末に映像を映し出すことができます。バッテリ駆動のため、使用中に電源アダプタのコードに煩わされることもありません。


■特長
  • USBでもWi-Fiでも出力可能
    EasyGetWiFi は、画像伝送用のWi-FiとUSBポートを装備しています。
    Windows、Android、iOS、Linuxに対応しており、スマートフォン、タブレット、ノートPCなど、使用場面に合わせて機器を選択できます。

  • バッテリーの持続時間は最大5時間
    充電すれば、最大5時間の使用が可能です。また、USB TypeCポートを備えているので、手軽に充電できます。

  • 様々なコネクタに対応

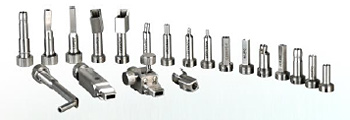

    SCコネクタ用など、標準添付のチップ以外にも、オプションでMPO用など、20種類以上のチップを取り揃えております。


本体側面のQRコードを端末で読み取れば、ソフトウェアダウンロードサイトへのアクセスは簡単です。
App Storeや、Google Playストアから端面観察用アプリを無償でダウンロードできます。
■仕様
観察倍率 10倍
視野範囲 512um×384um
焦点合わせ 手動
消費電力 2.0W
動作温度 -10℃〜+50℃
保存温度 -20℃〜+50℃
接続 Wi-Fi 802.11 / USB2.0
バッテリ リチウムポリマー電池
電源 DC 5V/2A
充電時間 2.5h
バッテリ接続時間 5h
重さ 188g
サイズ 212×45×32mm
対応OS Android4.2/iOS9.3/Windows7/Linux2.6 以上
適合規格 ・RoHS ・WEEE ・CE ・RCM
・技術基準適合(R210-115178)



KINGFISHER INTERNATIONAL
KI6610シリーズ

■本体
型番 仕様 税抜価格(\) 在庫
KI6610 倍率:200倍 83,000
(税込91,300)

KI6611 倍率:400倍 83,000
(税込91,300)

■オプション
型番 仕様 税抜価格(\) 在庫
OPT682
1.25mm用 アダプタキャップ
1.25mmフェルール接続用アダプタ(LC、MU等) 13,000
(税込14,300)

KI6610シリーズファイバスコープは、ファイバコネクタの品質、汚れ等を検査確認する製品です。
200倍モデルが現場での設置、メンテナンス用として一般的に利用されております。
400倍モデルは製造工程の品質管理、研究室等で利用されております。
非常に優れた画像で、どなたでも簡単にご利用頂けます。X軸、Y軸の調整も簡単で、焦点調整も非常に簡単です。
軽量で片手でご利用頂けますので、必要であればもう一方の手でコネクタを動かせます。

■特長
  • 2.5mmユニバーサルアダプタ(FC、SC、ST用)
  • 安全フィルタ内蔵
  • オート電源オフ機能
  • トリプル照射モード
    @同軸照射モード A斜め照射モード Bコア照射モード
  • マイクロスコープ破損パワーレベル:+30dBm
  • 電源:単4電池1本
    KI6610:300時間 / KI6611:75時間
  • 動作温度:-15〜55℃ / 保存温度:-25〜70℃
  • サイズ:184.4mm×49.3mm / 重量:210g


ODM
VIS 400-HDP 光ファイバー検査スコープ

型番 構成内容 税抜価格(\) 在庫
VIS 400-HDP
  • 本体
  • ハードキャリーケース
  • 自動解析ソフト(InSpec)
  • 2.5mm,1.25mm、LC,SCアダプターチップ
  • 500回使用可能なクリーニングキット
お問い合わせ下さい 取寄せ
PA 255B タブレットやスマートフォンのワイヤレス接続を可能とするポータブルアクセスデバイス お問い合わせ下さい 取寄せ

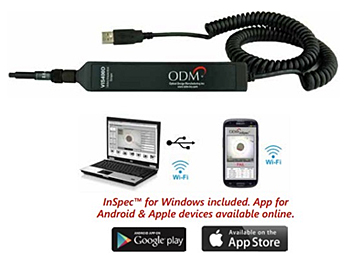

光ファイバー検査スコープ (VIS 400-HDP) は、さまざまなコネクタに対応しており、コネクタのメス側、オス側の両方を検査することが可能です。
スコープ内の高性能なカメラは860μm x 640μmの視野内の僅かなゴミ、汚れを検出し、IECで定義されたゾーン外の不良箇所を確認することが可能です。
また、自動解析ソフト(InSpec)を同時に用いる事によって、PC、ラップトップパソコン、タブレットまたはスマートフォンにIEC 61300-3-35の規定に基づきPASS/FAILの解析が可能です。
オプションのポータブルアクセスデバイス(PA-250)を用いることによって、VIS 400からWi-Fiを介してInSpecのアプリを搭載したスマートフォンまたはタブレットにスコープの画像を送信できます。

■特長
  • 自動PASS/FAIL解析装備によりIEC 61300-3-35, ED.1 の規定を準拠
  • USB またはWi-Fiストリーミング:
    スマートフォンやタブレットに簡単に接続可能
  • PC 、アンドロイド端末、iPhoneにODMの自動解析ソフト「InSpec」 (無料アプリ)の適用可能
■仕様
カメラ メガピクセル-高解像度-CMOSセンサー
視野 860×640μm
解像度 <1ミクロン
照明技術 同軸
焦点システム ODM社の精密な外部焦点システム
プローブ入力 USB2.0
パス(及第)/フェイル(落第) IEC 61300-3-35に準拠 または詳細選択可能
サイズ 180mm×25mm×19mm
重さ(本体、ケース、チップ) 540g
