光ファイバードラム

■日鐵住金溶接工業  可搬型ピコケーブル・ピコドラム PICODRUM
■ファイバーニクス  セミセパレーツ・ドラム付 MILケーブル
 (堅牢、防塵対策の可搬式リール付ドラム使用 )
■ワイヤードジャパン  タクティカル光ケーブル 可搬型リール

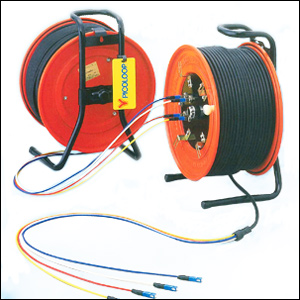

可搬型ピコケーブル・ピコドラム PICODRUM
メーカー:日鐵住金溶接工業

ピコドラムは「光ケーブルの接続を電線並の簡単さで。」をモットーにピコループで得た数々の実績との元に生まれた複合製品です。
今迄、専門の技術者しかできなかった、コネクタ接続は必要ありません。電線延長ケーブルの感覚で御利用頂けます。

■ピコドラムの使用事例
例1:LAN回線工事の迂回仮設工事 例2:公共通信ラインの応急回線確保 例3:イベント等の野外中継放送の回線確保
テレビ・CATV業界向けに最適


防水可搬型ピコドラムWP型
防水型ピコドラムは、細経で高強度の可搬型ピコフレキに小型の防水光コネクタを使用しています。
天候を気にすることなく、屋外での雨天時の仮設工事や光ケーブルの引き回しが必要なイベントの屋外中継に適用可能です。
電線延長ケーブル感覚で、快適にご利用いただけます。
※4芯の対応も可能です。お問い合わせ下さい。



型式 仕様 税抜価格(\) 税抜定価(\) 在庫
PDMWPS12-150-MFR/MFP
ケーブル条長 150
光ケーブル仕様 SM 10/125
光ファイバ芯数 2
光コネクタ仕様 MF10
外径寸法(mm) φ315×D165
本体重量(kg) 約8
主幹ケーブル張力(N) 約460
主幹ケーブル外径(mm) 約5.5
お問い合わせ下さい お問い合わせ下さい 受注生産
PDMWPG12-150-MFR/MFP
ケーブル条長 150
光ケーブル仕様 GI 50/125
光ファイバ芯数 2
光コネクタ仕様 MF10
外径寸法(mm) φ315×D165
本体重量(kg) 約8
主幹ケーブル張力(N) 約460
主幹ケーブル外径(mm) 約5.5
お問い合わせ下さい お問い合わせ下さい 受注生産
■オプション
型式 仕様 税抜価格(\)
FC-MFPショートジャンパ ドラム本体の差込コネクタタイプは、MF10タイプです。
MF10タイプコネクタ以外の接続用に、左記の各種ショートジャンパケーブルを取り揃えています。
左記コネクタ形式(FC、SC)以外でも、ショートジャンパケーブルは製作可能です。
お問い合わせ下さい
FC-MFRショートジャンパ お問い合わせ下さい
SC-MFPショートジャンパ お問い合わせ下さい
SC-MFRショートジャンパ お問い合わせ下さい
※P:プラグ  R:レセプタクル

[可搬型ピコドラム]
可搬式ドラムにピコケーブル、ピコフレキをセットアップした一体型多芯光ケーブルでそのまま布設現場に持ち込むことができます。
ドラム本体にコネクタ接続出来るため、1台のピコドラムでは対応できない距離も、複数のピコドラムを連結して対応できます。
ドラム本体の重量は約10kg。高所や足場の悪い布設現場でも機動的な対応が可能です。



型式 仕様 税抜価格(\) 税抜定価(\) 在庫
PDMS14-120
ケーブル条長 120
光ケーブル仕様 SM 10/125
光ファイバ芯数 4
光コネクタ仕様 SC
外径寸法(mm) φ315×D165
本体重量(kg) 約10
主幹ケーブル張力(N) 約500
主幹ケーブル外径(mm) 約6.8
お問い合わせ下さい お問い合わせ下さい 受注生産
PDMG14-120
ケーブル条長 120
光ケーブル仕様 GI 50/125
光ファイバ芯数 4
光コネクタ仕様 SC
外径寸法(mm) φ315×D165
本体重量(kg) 約10
主幹ケーブル張力(N) 約500
主幹ケーブル外径(mm) 約6.8
お問い合わせ下さい お問い合わせ下さい 受注生産
このタイプ以外の特注品も御受け致します。芯数8芯まで、条長250mまで研磨仕様は標準はSPC研磨ですが斜め研磨(APC)も可。その他のコネクタにも対応致します。
特注品につきましてはその都度別途見積りとさせて頂きます。


セミセパレーツ・ドラム付 MILケーブル
(堅牢、防塵対策の可搬式リール付ドラム使用)
メーカー:ファイバーニクス

品名 税抜価格(\) 在庫
2芯 SCコネクタ NDN型タイプ 50m巻き 84,000 受注生産
100m巻き 111,000 受注生産
4芯 SCコネクタ NDN型タイプ 50m巻き 111,000 受注生産
100m巻き 154,000 受注生産
■特長
  • 短納期・ローコスト・ケーブル長のオーダー可能
  • 芯種類はGI(62.5/125)/GI(50/125)/SMから、芯数は2芯、4芯から選択
  • コネクタはSC/ST/FC/LC/MUから選択
  • 光ケーブル仕様:MIL仕様相当品光ケーブル、輸入品(MIL=ミリタリー)
  • 布製ドラムカバー(帯)と側板カバー(いずれも濃緑色)付
  • ケーブルの両端にテンション防止ワイヤー(ステンレス)
  • 屋外でも使え且つ軟らかいポリエステル外皮(黒色)
使用方法
側板布製カバーをつけたまま、帯をほどいてケーブルを必要な長さだけ引き出します。
次にワイヤーでケーブルを筐体またはラックに固定してから機器に接続します。
側板ケーブル(5m)をほどき、筐体またはラックにワイヤーを固定してから機器に接続します。
いずれも機器にコネクターを接続する前に、よくコネクター端面をクリーナーで清掃します。
※完全受発注品につき納期は別途お問い合わせ下さい。

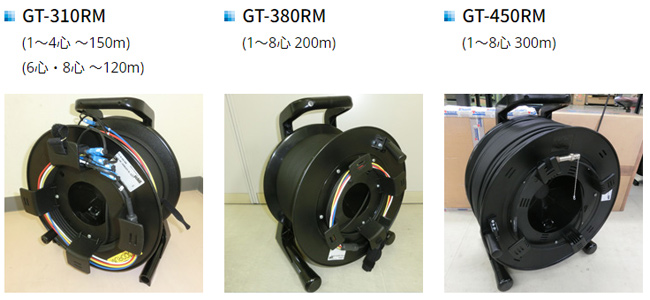

タクティカル光ケーブル 可搬型リール
メーカー:ワイヤードジャパン

品名 税抜価格(\) 在庫
タクティカル光ケーブル 専用可搬型リール お問い合わせ下さい 受注生産
タクティカル光ケーブル 防水可搬型リール お問い合わせ下さい 受注生産


※防水型の詳細についてはこちら(PDF)を御参照下さい。

※リールの仕様についてはこちら(PDF)を御参照下さい。

※価格・納期についてはお問い合わせ下さい。[MAIL:sales3@aisan.co.jp]


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
