エネルギーモニタ
エネミエールS(1回路用)
　BT3730 　オプション（共通）
多回路エネルギーモニタ(16回路まで)
　BT3720 　BT3722
　BT37201 　BT37202
　BT3721 　オプション（共通）
LAN対応ユニット/電力メーターユニット
　BT3800 　BT380010

エネミエールS

型番 　税込価格(\)
（本体価格）　		 　定価(\)
（本体価格）　		 在庫
BT3730 43,312
(41,250)		 57,750
(55,000)		 取寄せ
初期導入に最適な1回路計測。
測ったその場で、エネルギー使用量を「見える化」できます。

《特長》
  • エネルギー使用量を詳細に自動計測・記録
  • 小さな文字もハッキリ、クッキリ、見やすい液晶モニター
  • 省エネ運用をサポートする多彩な便利機能

    詳細はメーカーサイト（PDF）をご覧下さい。
※オプションはこちらをご覧下さい。

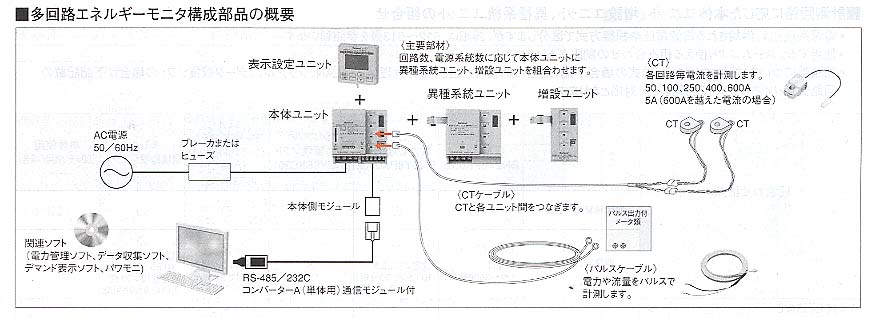

多回路エネルギーモニタ

型番 仕様 税込価格(\)
（本体価格）　		 在庫

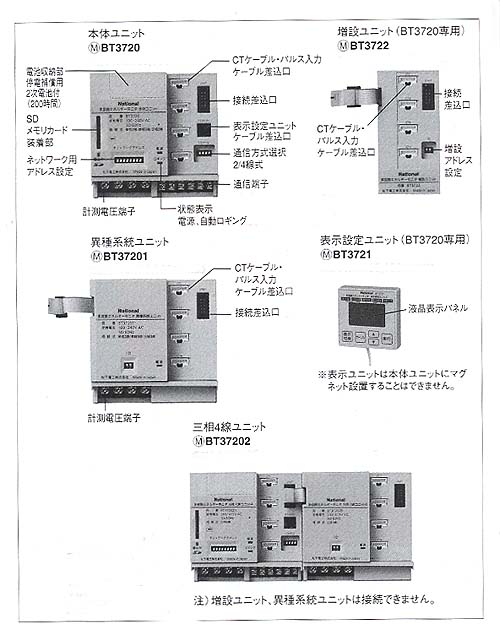

BT3720
 本体ユニット お問い合わせ下さい 取寄せ
BT3722 増設ユニット（BT3720専用） お問い合わせ下さい 取寄せ
BT37201
 異種系ユニット お問い合わせ下さい 取寄せ
BT37202
 三相四線ユニット お問い合わせ下さい 取寄せ
BT3721 表示ユニット（BT3720専用） お問い合わせ下さい 取寄せ
《特長》
  • 予算に合わせて経済的な選択
    4回路単位で最大16回路選べます。（単相2線なら32回路まで)
  • 多系統計測対応
    異種系統ユニットを使用することで電灯、動力など異種の電源系統を最大4系統まとめて計測ができます。
  • 三相4線式にも対応
    新たに三相4線ユニットをラインアップ。
  • SDメモリカードによるデータ収集
    時間積算電力量と1分毎の瞬時電力、積算電力量、電流、電圧、電力量も収集できます。
  • データ保持用バックアップ電池内蔵
    停電補償200時間のバックアップ電池を内蔵し、停電時にもデータ保持。
  • 多彩な計測・収集機能で管理業務をサポート
    ・主要計測機能：瞬時電力、時間積算電力量、電圧、電流、力率
    ・高圧から低圧まで計測範囲をカバー。ただし、高圧（例：6600V）の場合は別途高圧用VTが必要。
  • パルス信号の多彩な計測で効果的な省エネに
    パルス信号入力によるエアー、ガス、水道水、生産数量などの計測ができます。（定率設定が可能です。）
  • 電力管理ソフトシステムに対応
    RS-485通信機能により、電力管理ソフトなど様々なシステムに対応。
  • 簡単施工をさらに追求
    ・各CTは簡単なワンタッチ式ＣＴで設置時間短縮。（5ACTは除く）
    ・本体−CT間に専用ケーブル採用。誤結線を未然に防ぎます。
ビルドアップで最大１６回路まで予算に合わせて選択可能。
多彩な機能で省エネ・保守メンテや生産性アップに役立ちます。
  • チェック1：積算電力量のチェック
  • チェック2：瞬時電力のチェック
  • チェック3：月別・日別・時間別のデータ確認


オプション

[CT]
型番 容量 　税込価格(\)
（本体価格）　		 在庫
BT37065
 50A
 4,200
(4,000)		 取寄せ
BT37061
 100A 5,040
(4,800)		 取寄せ
BT37062
 250A 9,240
(8,800)		 取寄せ
BT37064
 400A 10,920
(10,400)		 取寄せ
BT37066
 600A 18,480
(17,600)		 取寄せ
BT3705 5A 9,240
(8,800)		 取寄せ
[CTケーブル]
型番 ケーブル長 　税込価格(\)
（本体価格）　		 在庫
BT37232
 2m 2,268
(2,160)		 取寄せ
BT37235
 5m 3,360
(3,200)		 取寄せ
BT372310
 10m 5,040
(4,800)		 取寄せ
BT372320 20m 7,980
(7,600)		 取寄せ
[パルス入力ケーブル]
型番 ケーブル長 　税込価格(\)
（本体価格）　		 在庫
BT37242
 2m 3,780
(3,600)		 取寄せ
[カンタッチブレーカCT内蔵]　プラグインタイプ　フレーム：50AF
型番 仕様 　税込価格(\)
（本体価格）　		 在庫
BKF 2151CTRN ・極数・端子数：2P1E
・定格電流：15A
・定格電圧・遮断容量：AC110V　専用：5kA		 6,510
(6,200)		 取寄せ
BKF 2151CTTN 6,510
(6,200)		 取寄せ
BKF 2201CTRN ・極数・端子数：2P1E
・定格電流：20A
・定格電圧・遮断容量：AC110V　専用：5kA		 6,510
(6,200)		 取寄せ
BKF 2201CTTN 6,510
(6,200)		 取寄せ
BKF 2301CTRN ・極数・端子数：2P1E
・定格電流：30A
・定格電圧・遮断容量：AC110V　専用：5kA		 6,510
(6,200)		 取寄せ
BKF 2301CTTN 6,510
(6,200)		 取寄せ
BKF 2152CTRT ・極数・端子数：2P2E
・定格電流：15A
・定格電圧・遮断容量：AC220V:5kA、AC265V:2.5kA		 7,350
(7,000)		 取寄せ
BKF 2202CTRT ・極数・端子数：2P2E
・定格電流：20A
・定格電圧・遮断容量：AC220V:5kA、AC265V:2.5kA		 7,350
(7,000)		 取寄せ
BKF 2302CTRT ・極数・端子数：2P2E
・定格電流：30A
・定格電圧・遮断容量：AC220V:5kA、AC265V:2.5kA		 7,350
(7,000)		 取寄せ
[カンタッチブレーカCT内蔵]　プラグインなし　フレーム：50AF
型番 仕様 　税込価格(\)
（本体価格）　		 在庫
BKF 2151CT ・極数・端子数：2P1E
・定格電流：15A
・定格電圧・遮断容量：AC110V　専用：5kA		 6,079
(5,790)		 取寄せ
BKF 2201CT ・極数・端子数：2P1E
・定格電流：20A
・定格電圧・遮断容量：AC110V　専用：5kA		 6,079
(5,790)		 取寄せ
BKF 2301CT ・極数・端子数：2P1E
・定格電流：30A
・定格電圧・遮断容量：AC110V　専用：5kA		 6,079
(5,790)		 取寄せ
BKF 2152CT ・極数・端子数：2P2E
・定格電流：15A
・定格電圧・遮断容量：AC220V:5kA、AC265V:2.5kA		 6,930
(6,600)		 取寄せ
BKF 2202CT ・極数・端子数：2P2E
・定格電流：20A
・定格電圧・遮断容量：AC220V:5kA、AC265V:2.5kA		 6,930
(6,600)		 取寄せ
BKF 2302CT ・極数・端子数：2P2E
・定格電流：30A
・定格電圧・遮断容量：AC220V:5kA、AC265V:2.5kA		 6,930
(6,600)		 取寄せ
BKF 2152CTT ・極数・端子数：2P2E(逆相用)
・定格電流：15A
・定格電圧・遮断容量：AC220V:5kA、AC265V:2.5kA		 6,930
(6,600)		 取寄せ
BKF 2202CTT ・極数・端子数：2P2E(逆相用)
・定格電流：20A
・定格電圧・遮断容量：AC220V:5kA、AC265V:2.5kA		 6,930
(6,600)		 取寄せ
BKF 2302CTT ・極数・端子数：2P2E(逆相用)
・定格電流：30A
・定格電圧・遮断容量：AC220V:5kA、AC265V:2.5kA		 6,930
(6,600)		 取寄せ


LAN対応ユニット/電力メーターユニット

型番 品名 　税込価格(\)
（本体価格）　		 　定価(\)
（本体価格）　		 在庫
BT3800 LAN対応ユニット 71,400
(68,000)		 84,000
(80,000)		 取寄せ
BT380010 電力メーターユニット 25,830
(24,600)		 30,450
(29,000)		 取寄せ
《特長》
  • ネットワーク経由で、遠隔地にある複数拠点の計測データに簡単・スピーディにアクセス可能
  • 計測端末は最大10台まで接続可能
  • 収集した計測データはWebブラウザで取得、閲覧が可能

《仕様》
LAN対応ユニット　BT3800
外径寸法(mm) W100×L100×D58
電源電圧 AC100〜240V
消費電力 12VA
計測端末の接続台数 10台まで接続可能
LANインターフェイス Ethernet 10/100Mbps IPv4
計測端末インターフェイス RS485(EMIプロトコルのみ)
データ蓄積 時積算データ：当月、前月の2か月分
1分詳細データ：当時間、前時間の2時間分
電源メーターユニット　BT380010
外径寸法(mm) W75×L90×D50
電源電圧 AC100、AC200V
消費電力 6VA
相線式 単相2線/単相3線/三相3線
計測回路数 1回路

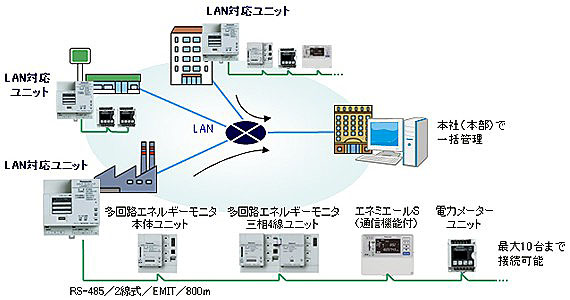

《システム例》


◎上記の当社販売価格には、運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
愛三電機株式会社　　電話：03-3253-3611(代)　　FAX：0120-21-3611
