CAT6対応製品

CAT6対応製品（ケーブル・配線パーツ）

■カテゴリー6　ケーブル
カテゴリー6　UTPケーブル(AISAN) 　･両端プラグ付/プラグなし（バルク）	カテゴリー6　STPケーブル(AISAN) 　･プラグなし（バルク）
カテゴリー6対応 UTPケーブル(沖電線)	カテゴリー6 UTPケーブル(タイコエレクトロニクス)
CAT6 LAP（屋外用）インナーシースケーブル（日本製線)
■カテゴリー6　パーツ・工具
GIGA-CHANNEL カテゴリー6対応配線システム(PANDUIT)	カテゴリー6 配線システム(タイコエレクトロニクス)
ぐっとす情報配線システム　(パナソニック)	LAN用コンセント(八光電機製作所)
LAN用コンセント(SK工機)	CAT6配線システム(三和電気工業)
■カテゴリー6E　パーツ・工具
CAT6E対応RJ-45プラグ(サンワサプライ)

関連商品	マルチメディア・LAN用配線パーツ、工具

カテゴリー6 UTPケーブル

メーカー：AISAN

【両端プラグ付(10/100TX/1000TX対応)】
品名	長さ	色	税込価格(\) (本体価格)		在庫
品名	長さ	色	1本～	10本～	在庫
AFC6S-n （n=条長）	1m	青/アイボリー/赤/黄	1,039 (990)	@934 (@890)	○
	2m	青/アイボリー	1,144 (1,090)	@1,029 (@980)	○
	3m	青/アイボリー/赤/黄	1,281 (1,220)	@1,155 (@1,100)	○
	5m	青/アイボリー/赤/黄	1,501 (1,430)	@1,354 (@1,290)	○
	8m	青/アイボリー	1,774 (1,690)	@1,596 (@1,520)	○
	10m	青/アイボリー/赤/黄	1,942 (1,850)	@1,753 (@1,670)	○
	15m	青/アイボリー	2,520 (2,400)	@2,268 (@2,160)	○
	20m		2,982 (2,840)	@2,677 (@2,550)	○
	30m		3,769 (3,590)	@3,391 (@3,230)	○
	40m		4,620 (4,400)	@4,158 (@3,960)	○
	50m		5,481 (5,220)	@4,924 (@4,690)	○
※この製品はPANDUIT社製プラグを使用しています。特徴についてはこちらをご覧ください。

【プラグなし（バルク）】

品名

外径
（mm）

税込価格(\)
(本体価格)

在庫

100m

200m

300m

500m

AFC6-0508
青/アイボリー/ライトブルー
赤/黄

約6.2

6,510
(6,200)

13,020
(12,400)

---

32,025
(30,500)
※100m、200mの組み合わせになります。

○

AFC6-0508　300m
(8の字巻)
青/アイボリー/ライトブルー

　　---

19,215
(18,300)

---

○

《特長》
・ANSI/TIA/EIA-568-B.2-1 カテゴリー6の規格値をクリアします。
　・ケーブルの中心に十字介在を使用することにより、250MHz帯域まで電気特性が大幅に安定します。

《仕様》　1000BASE-T/TX対応

品名・サイズ	AFC6 24AWG（0.5mm）×4P
概要	Cat.6対応　高速LAN用UTPケーブル
導体	24AWG 電気用軟銅線
外被	非鉛軟質塩化ビニル（PVC）レングスマーク付
標準外径	6.2mm
概算質量	4Kg/100m
標準条長 (標準荷姿)	100、200m（ケース入り） 300m（8の字巻段ボールケース）

《構造》

カテゴリー6 STPケーブル

メーカー：AISAN

【プラグなし（バルク）】
・10/100TX/1000TX対応
・電磁障害に対する遮蔽効果があります。

品名

外径
（mm）

色

税込価格(\)
(本体価格)

在庫

100m

200m

500m

S-AFC6-0508

約7.0

灰

10,290
(9,800)

20,580
(19,600)

49,875
(47,500)
※100m、200mの組み合わせになります。

○

上記製品は、シールド外径が太いため、RJ-45プラグをつけることはできません。RJ-45ジャック、パッチパネル等に使用。

《電気特性》

周波数（MHz）	挿入損失 (Insertion loss) (dB/100m)	近端漏話減衰量 (NEXT loss) (dB)	電力和近端漏話減衰量 (PSNEXT loss) (dB)	等レベル遠端漏話 (ELFEXT) (dB/100m)
1	2.0以下	74.3以上	72.3以上	67.8以上
4	3.8以下	65.3以上	63.3以上	55.8以上
8	5.3以下	60.8以上	58.8以上	49.7以上
10	6.0以下	59.3以上	57.3以上	47.8以上
16	7.6以下	56.2以上	54.3以上	43.7以上
20	8.5以下	54.8以上	52.8以上	41.8以上
25	9.5以下	53.3以上	51.3以上	39.8以上
31.25	10.7以下	51.9以上	49.9以上	37.9以上
62.5	15.4以下	47.4以上	45.4以上	31.9以上
100	19.8以下	44.3以上	42.3以上	27.8以上
200	29.0以下	39.8以上	37.8以上	21.8以上
250	32.8以下	38.3以上	36.3以上	19.8以上
周波数（MHz）	電力和等レベル遠端漏話 (PSELFEXT) (dB/100m)	反射減衰量 (RL) (dB/100m)	伝搬遅延 (Prop．Delay) （ns/100m)	伝搬遅延時間差 (Delay Skew) （ns/100m)
1	64.8以上	20.0以上	570以下	45以下
4	52.8以上	23.0以上	-	-
8	46.7以上	24.5以上	-	-
10	44.8以上	25.0以上	545以下	45以下
16	40.7以上		-	-
20	38.8以上
25	36.8以上	24.3以上
31.25	34.9以上	23.6以上
62.5	28.9以上	21.5以上
100	24.8以上	20.1以上	537以下	45以下
200	18.8以上	18.0以上	-	-
250	16.8以上	17.3以上	536以下	45以下

カテゴリー6 UTPケーブル

メーカー：沖電線

品名

外径
（mm）

色

概算重量
（kg/km）

条長
（m）

税込価格(\)
(本体価格)

在庫

AWG24 4P DTI-C6X

6.0

緑/青

300/段ボール箱詰め

21,735
(20,700)

○

《構造図》

AWG24 4P DTI-C6X

ANSI/EIA/TIA カテゴリ6規格（ドラフト）をクリアしたUTP（非シールド撚り対線）ケーブルです。
新しくX型下介在を採用して構造の安定化を図り、優れた伝送性能を実現しました。

《用途》

622Mbps-ATM
1.2Gbps-ATM
ギガビット・イーサネット（1000BASE-T）
その他将来のギガビット・アプリケーションにおける水平ゾーン配線、ライザ配線

《特長》

ANSI/TIA/EIA カテゴリ6規格（ドラフト）の特性に対して充分なマージン（パワーサムACR=10dB、250MHz）があり、高品質なデータ伝送が可能です。
X型介在によりケーブル構造、特定の安定化を実現しました。（特許出願中）
パワーサムACR=10dB時において、周波数250MHzを確保しています。

カテゴリ-6 UTPケーブル

メーカー：タイコエレクトロニクス

【カテゴリー6 UTPケーブル】
型番	品名	色	仕様	税込価格(\) (本体価格)	在庫
1747834-6	CAT-6 UTP 305m AWG23	青	・十字フィラー太径タイプφ6.4mm ・条長：305m	24,570 (23,400)	○

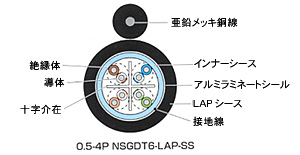

CAT6 LAP(屋外用)インナーシ－スケーブル

メーカー：日本製線

【CAT6　インナーシース自己支持タイプ（屋外用）】

品番

外径(mm)

支持線(mm)

税込価格(\)
(本体価格)

在庫

50m

100m

200m

300m（1巻）

0.5×4PNSGDT6-LAP-SS

9.0
シース黒

2.8
（亜鉛メッキ銅線1.2）

11,550
(11,000)

21,000
(20,000)

39,900
(38,000)

57,330
(54,600)

取寄せ

	《特長》
	ラミネートポリエチレンシースを施した屋外ケーブルです。 RJ45プラグの取付が可能です。 50m以上、10m単位で切断可能

GIGA-CHANNEL カテゴリー6対応配線システム

メーカー：PANDUIT

【カテゴリ6 モジュラープラグ】

型番

仕様

税込価格(\)
(本体価格)

在庫

1個～

10個～

100個～

SP688-C

	工具はカテゴリ5E用モジュラープラグと共用です（MPT5-8A） ※詳細はこちらコンタクトの配列をチドリ型にしてクロストークの影響を大幅に低減しましたツメの部分をアーチ型にして、プラグの着脱や他の要因によるレバー折れを防いでいます AWG24の単線と撚り線共用となっています
TX-6 モジュラープラグ成端説明

157
(150)

@129
(@123)

@119,⁷⁰
(@114)

○

SPS688-Ｃ

シールド付き　カテゴリ6　モジュラープラグ
適用導線径　AWG24の単線および撚り線
適用ケーブル外径5.72mm～6.35mmまでに設定ですので御留意下さい。

283
(270)

@227
(@217)

@220,⁵⁰
(@210)

○

CSPT

モジュラープラグ成端補助工具

682
(650)

○

【モジュラージャック/成端工具 MINI-JACK TX-6】

型番

品名

色(在庫分)

税込価格(\)
(本体価格)

在庫

1個～

10個～

CJ688TP

CAT6対応モジュラージャック

オフホワイト、赤、青、黄

714
(680)

@682
(@650)

○

CGJT

CAT6モジュラジャック専用結線工具

682
(650)

○

CJS688TG

CAT6STP対応モジュラージャック

1,102
(1,050)

@1,008
(@960)

○

EGJT

TGスタイル用接続補助工具

661
(630)

○

【CAT6 スライド式シャッター付ローゼット】

型番

仕様

税込価格(\)
(本体価格)

在庫

1個～

10個～

JOS1TP00

1個口

1,197
(1,140)

@1,134
(@1,080)

○

JOS2TP00

2個口

1,974
(1,880)

@1,879
(@1,790)

○

JOS4TP00Y

4個口

ロット10個 @3,685
(@3,510)

取寄せ

【CAT6 多対ケーブル用ローゼットキット】

型番

仕様

税込価格(\)
(本体価格)

在庫

1個～

10個～

JOSD6TP00

6個口
曲げ半径を適切に保つためのガイド付き
シャッター・マグネット付き

ロット10個
@5,575
(@5,310)

取寄せ

【CAT6 JISプレート用シャッター付ジャックキット】

型番

仕様

税込価格(\)
(本体価格)

在庫

1個～

10個～

JASSPTPIW

オフホワイト

934
(890)

@871
(@830)

○

JAOSSPTPMW

白

934
(890)

@871
(@830)

○

【PANDUIT用ローゼットボックス（箱のみ）】

型番

仕様

税込価格(\)
(本体価格)

在庫

JO10000

１ケ口

マグネット付
※CAT6対応モジュラージャック（CJ688T3）と組み合わせれば、ローゼットとして利用できます。

@420
(@400)

○

JO20000

2ケ口

@435
(@415)

○

JO40000

4ケ口

ロット10個
@993
(@946)

取寄せ

JO60000

6ケ口

ロット10個
@1,270
(@1,210)

取寄せ

JO120000

12ケ口

ロット10個
@1,575
(@1,500)

取寄せ

【カテゴリー6対応パッチパネル(110接続タイプ)】

型番

品名

仕様

税込価格(\)
(本体価格)

在庫

1個～

10個～

DP24688TGY

24ポート
カテゴリ-6 打ち込みタイプパッチパネル

19,215
(18,300)

@16,065
(@15,300)

○

【カテゴリー6対応JJアダプタパッチパネル】

型番

品名

仕様

税込価格(\)
(本体価格)

在庫

1セット～

10セット～

CP24688BL

24ポート
CAT6対応JJアダプタパッチパネルキット

CC688BL(黒)24個と、24ポートパッチパネル枠(CPP24WBLY)のキット　（1RU）

29,085
(27,700)

@26,670
(@25,400)

取寄せ

【カテゴリー6対応モジュラーパッチパネルキット】

型番

品名

仕様

税込価格(\)
(本体価格)

在庫

1セット～

10セット～

CPPKJTP24WBL

24ポート
CAT6対応モジュラパッチパネルキット

CAT6対応モジュラ－ジャック（CJ688TPBL）24個、パッチパネル枠24ポート(CPP24WBL）1枚のキット

19,425
(18,500)

@16,170
(@15,400)

取寄せ

CPPKJTP48WBL

48ポート
CAT6対応モジュラパッチパネルキット

CAT6対応モジュラ－ジャック（CJ688TPBL）48個、パッチパネル枠48ポート（CPP48WBL）1枚のキット

※同封のジャックは黒色になります。

37,170
(35,400)

@30,975
(@29,500)

取寄せ

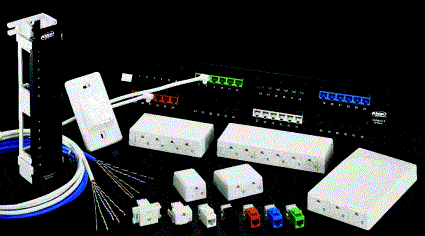

カテゴリー6 配線システム

メーカー：タイコエレクトロニクス

■AMP カテゴリー6 UTP配線システムは、TIA/EIA及びISO/TECが規格化しているカテゴリー6規格を上回る性能の配線システムです。

全てのケーブル／接続コンポーネントは、第三者機関により評価・検証が行われ平均で300MHz以上の周波数帯域までPSACRが確認されています。
国内用にカラー対応のJIS寸法のフェースプレートやシャッター付アウトレットもご用意しました。
カテゴリー6規格が目指しているインターオペラビリティー（メーカ間相互接続性）及びローアコンパチビリティー（下位互換性）の要求に対応
15年間の配線システム性能保証プログラムNDIの対象製品

【カテゴリー6 SXシリーズ(壁埋込み用)】

型番

品名

色

仕様

税込価格(\)
(本体価格)

在庫

1個～

10個～

1554784-1

CAT-6 JISプレート対応ジャック

白

シャッター付

945
(900)

@882
(@840)

○

【カテゴリー6 SXシリーズ(ローゼット)】

型番

品名

仕様

税込価格(\)
(本体価格)

在庫

10個

1427006-1

CAT-6 シャッター付ユニット

※下のAMPLET BOXに対応

23,940
(22,800)

取寄せ

1427008-1

AMPLET　1ポートBOX

7,875
(7,500)

取寄せ

1427009-1

AMPLET 2ポートBOX

9,345
(8,900)

取寄せ

1427010-1

AMPLET 4ポートBOX

23,520
(22,400)

取寄せ

【CAT-6プラグ用ダイス】

型番

品名

仕様

税込価格(\)
(本体価格)

在庫

790163-6

十字フィラー太径用ダイス

十字フィラー太径用

47,880
(45,600)

○

790163-2

丸フィラー細径用ダイス

丸フィラー細径用

33,180
(31,600)

○

【カテゴリー6対応モジュラプラグ】

型番

品名

仕様

税込価格(\)
(本体価格)

在庫

2174855-1

SL6モジュラープラグ(UTP用)+ブーツ

・カテゴリ6対応モジュラプラグ

ロット100個/1箱
10,290
(9,800)

取寄せ

2174856-1

SSL6モジュラープラグ(STP用)+ブーツ

・シールド対応モジュラプラグ(全カテゴリ共通)
・10Gb/s対応のカテゴリ6A用途として利用可能

ロット100個/1箱
23,835
(22,700)

取寄せ

2174669-1

専用工具

・全てのAMP-SLシリーズモジュラプラグの圧着に使用できます
・圧着耐久回数は10,000回
・ショートSL アーチブーツを装着したままの圧着が可能な構造

47,880
(45,600)

取寄せ

キャンペーン価格
12,600
(12,000)
※SL-モジュラープラグ500個(5セット)と同時購入に限り

※画像はUTP用のプラグです

---　数量限定キャンペーン　---

SL-モジュラープラグ500個(5セット)と専用工具(2174669-1)を同時購入された場合に限り、工具を特別価格\12,600(本体価格：\12,000)にて販売致します。

・カテゴリ6対応モジュラプラグ
・クロスディバイダで各ペア線の撚りを保持することにより、規格値以下での撚り戻しを実現
・ショートSLアーチブーツにより、圧着時や使用時のケーブルに掛かる負荷を軽減(ショートSLアーチブーツとの併用を推奨)
・適用導線径：AWG23～26の単線および撚り線
・適用ケーブル外径：φ5.0mm～φ6.6mm

【カテゴリー6 SLモジュラープラグ】

型番

品名

適合電線タイプ

適合ケーブル外径

税込価格(\)
(本体価格)

在庫

2069491-1

CAT-6 SLモジュラプラグ、A側

AWG28～AWG22

φ5.3mm～6.4mm

ロット100個/1箱
10,500
(10,000)

取寄せ

2069491-2

CAT-6 SLモジュラプラグ、B側

AWG28～AWG22

φ5.3mm～6.4mm

ロット100個/1箱
10,500
(10,000)

取寄せ

《仕様》

《概要》

新開発Cat.6 SLモジュラプラグは、3-6ペアと4-5ペアを交差させない独自デザインにより、高性能で安定した性能を実現しました。
部品点数がロードバーとプラグハウジングの2点のみなので施工性に優れています。
単線と撚線共用。
※A側、B側プラグはそれぞれ成端するケーブルの特性に合わせて使用します。必ず使用するケーブルをご確認の上、AもしくはBをご利用ください。

【カテゴリー6 SLブーツ】

型番

品名

適合ケーブル外径

税込価格(\)
(本体価格)

在庫

2069491-3

CAT-6 SLブーツ

φ6.6mm以内

ロット100個/1箱
2,730
(2,600)

取寄せ

ぐっとす情報配線システム

メーカー：パナソニック

型番

仕様

税込価格(\)
(本体価格)

在庫

1個～

10個～

NR3170※

《JISプレート対応埋込ジャック》

※カラーバリエーション
なし＝ミルキーホワイト、W＝ホワイト、F＝ベージュ、G=利休色
H＝グレー、L＝ブルー、GL＝グリーン、Ｙ＝イエロー、R＝レッド

1,113
(1,060)

@1,071
(@1,020)

○

NR3171

1口ローゼット

1,018
(970)

@1,008
(@960)

○

NR3172

2口ローゼット

1,774
(1,690)

@1,755
(@1,670)

○

NR3174

4口ローゼット

3,286
(3,130)

@3,255
(@3,100)

○

NR3176

6口ローゼット

4,777
(4,550)

@4,725
(@4,500)

○

	《特長》
	工具なしでも、専用工具でもラクラク結線キャップの取り外しが簡単ケーブルのふらつきを防止し、施工者による施工後の性能バラツキを軽減心線のよりを戻さない省施工

施工方法についてはこちらをご覧下さい

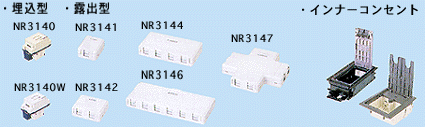

	取付場所や用途に合わせて露出型・埋込型の情報コンセントを揃えています。自動シャッター付なので、未使用時の埃の混入を防ぎます。

【ぐっとす結線専用工具】

型番

仕様

税込価格(\)
(本体価格)

在庫

NR3521

ぐっとすモジュラジャックで4心、ぐっとすプラグで2心同時に結線可能。施工を効率化します。

409
(390)

○

【モジュラ型パッチパネル】

型番

仕様

税込価格(\)
(本体価格)

在庫

1個～

10個～

NR21228

24ポート　色：サテングレー

16,380
(15,600)

@15,225
(@14,500)

取寄せ

NR21228B

24ポート　色：ブラック

16,380
(15,600)

@15,225
(@14,500)

取寄せ

【モジュラ型パッチパネル（枠＋モジュラ）】

型番

仕様

税込価格(\)
(本体価格)

在庫

1個～

10個～

NR2184

24ポート枠のみ　色：サテングレー

3,276
(3,120)

@3,045
(@2,900)

取寄せ

NR2184B

24ポート枠のみ　色：ブラック

3,276
(3,120)

@3,045
(@2,900)

取寄せ

NR3071※

・パッチパネル用モジュール
・色＝※
※＝なし：サテングレー　　※＝Y：イエロー
※＝H：グレー　　　　　　　※＝R：レッド
※＝L：ブルー　　　　　　　※＝B：ブラック
※＝G：グリーン　　　　　　

693
(660)

@640
(@610)

取寄せ

LAN用コンセント

メーカー：八光電機製作所

型番

品名

税込価格(\)
(本体価格)

在庫

1個～

10個～

LWU-NT-6(PW)

カテゴリー6対応LAN用コンセント

567
(540)

@525
(@500)

○

《特長》

心線をワイヤーキャップに挿入、切断し、ジャックに取付けるだけの超簡単施工です。
コンパクトなため、浅型スイッチBOXで使用できます。
成端専用工具は不要です。
JIS規格の配線器具と自由に組合わせることができます。

LAN用コンセント

メーカー：SK工機

型番

品名

税込価格(\)
(本体価格)

在庫

1個～

100個～

L3014A-JJ8-C6AB

カテゴリー6対応LAN用コンセント

840
(800)

@808
(@770)

○

《特長》

JISプレート対応
RJ45コネクタにケーブルを挿しこむだけの簡単取り付けタイプ
※1枚のJISプレートに2ヶ以上は取り付けできません

CAT6配線システム

メーカー：三和電気工業

【CAT6ケーブル用ストリッパー】
型番	品名	税込価格(\) (本体価格)	在庫
CUS-SNW	ケーブルストリッパー	1,575 (1,500)	○

【CAT6-JJ】

品名

税込価格(\)
(本体価格)

在庫

1個～

10個～

CAT6-JJ(マグネット無し)

766
(730)

@735
(@700)

○

マグネット

105
(100)

@94
(@90)

○

《特長》
CAT6対応のJack to Jack 本製品はストレート配線ですので、CAT6対応 568A結線パッチコード同士、568B結線パッチコード同士の延長に便利です。 ANSI/TIA/EIA-568B.2-1及びIEEE802.3ae規格を十分満足し、622Mbps-ATM、1.2Gbps-ATM、ギガビットイーサネット(1000BASE-TX)のサポートも可能。インターオペラビリティとバックワードコンパチビリティが確保されています。チャネルリンクの短距離から長距離まですべてのリンク保証と、4コネクタチャネルの保証もしています。

CAT6E 対応RJ-45プラグ

メーカー：サンワサプライ

【CAT6E　RJ-45　プラグ】

品番

仕様

税込価格(\)
(本体価格)

在庫

ADT-6ERJ-10

RJ-45プラグ
10個入り

1,050
(1,000)

○

ADT-6ERJ-100

RJ-45プラグ
100個入り

9,240
(8,800)

○

※加工の際は押し込み工具も兼ねているLAN-TL11が必須です。

加工方法についてはこちらをご覧下さい。(メーカーホームページ)

【ADT-6ERJに取付可能なブーツ】

品番

メーカー

税込価格(\)
(本体価格)

在庫

1個～

10個～

100個～

MP88プラグブーツ

沖電線

@52
(@50)

@44
(@42)

@31,⁵⁰
(@30)

○

BT-8FMφ7

SK工機

@42
(@40)

@36
(@35)

@29,⁴⁰
(@28)

○
(黒・水色　のみ)

【外被剥き工具】

品番

仕様

税込価格(\)
(本体価格)

在庫

LAN-TL11

・スパイキ付
※ADT-6ERJを加工する際、必須

2,625
(2,500)

○

◎上記の当社販売価格には、運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。

愛三電機株式会社　　電話：03-3253-3611(代)　　FAX：0120-21-3611

[製品情報] [ HOME ]
