■概要

固定配線用のカメラリンクケーブルです。標準品と細径品をラインアップしています。 　　生産設備等で使用される高速・高精細カメラ画像伝送に対応しています。 　　注：カメラリンクコネクタ付での販売となります。

■特長

CAMERA Linkインターフェイス仕様に準拠しています。 固定配線用です。 電源サプライ型（PoCL）品をラインアップしています。 UL規格に適合しており、難燃特性VW-1を有しています。 環境対応製品です。RoHS指令に適合しています。

■用途

生産設備等の固定配線部で使用されるケーブルです。 PoCLに対応しており、電源供給に対応していますので、省スペースに対応しています。

■仕様

項目 仕様値 特性インピーダンス（Ω） 100±10 ペア間スキュー（ps/m） 35以下 クロック周波数（MHz） Max100（※標準品） 伝送可能距離（m） 15以下 定格 80℃　30V 難燃特性 VW-1

■品名

ケーブルタイプ （コネクタ組合せ） 伝送方式 品名 概観（MS、SSタイプはカメラ側にラベル表示） 標準ケーブル （MMタイプ） Full Configuration CL-H-MM-□□□（注1） MMタイプ MSタイプ 細径ケーブル （MMタイプ） Base/Medium Configuration CL-S-MM-□□□（注2） 細径ケーブル （MSタイプ） CL-S-MS-□□□（注2） 注1：ケーブル長記号　1m:010、3m:030、5m:050、7m:070、10m:100、15m:150 注2：ケーブル長記号　1m:010、3m:030、5m:050、7m:070、10m:100

■製品外観

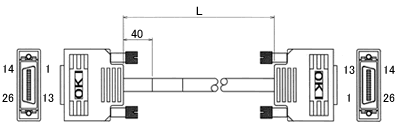

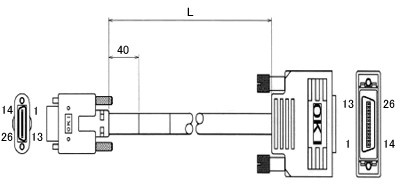

MMタイプ MSタイプ

■販売価格

長さ CL-H-MM-□□□ CL-S-MM-□□□ CL-S-MS-□□□ 在庫 1本価格(\) （本体価格） 10本価格(\) （本体価格） 1本価格(\) （本体価格） 10本価格(\) （本体価格） 1本価格(\) （本体価格） 10本価格(\) （本体価格） 0.5ｍ 9,996 (9,520) @9,702 (@9,240) 7,875 (7,500) @7,581 (@7,220) 9,492 (9,040) @8,820 (@8,400) 受注生産品 1m 10,437 (9,940) @10,143 (@9,660) 8,211 (7,820) @7,906 (@7,530) 9,817 (9,350) @9,135 (@8,700) 2m 11,287 (10,750) @11,004 (@10,480) 8,872 (8,450) @8,578 (@8,170) 10,489 (9,990) @9,817 (@9,350) 3m 12,127 (11,550) @11,833 (@11,270) 9,502 (9,050) @9,208 (@8,770) 11,119 (10,590) @10,447 (@9,950) 5m 13,765 (13,110) @13,471 (@12,830) 10,773 (10,260) @10,458 (@9,960) 12,369 (11,780) @11,697 (@11,140) 7m 15,414 (14,680) @15,120 (@14,400) 12,001 (11,430) @11,970 (@11,400) 13,618 (12,970) @12,946 (@12,330) 10m 17,913 (17,060) @17,619 (@16,780) 13,902 (13,240) @13,608 (@12,960) 15,519 (14,780) @14,847 (@14,140) 15m 22,018 (20,970) @21,735 (@20,700) - - - -

◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
　又、♯印は取り寄せ品ですので、納期、価格等はお問い合わせ下さい。
