小型光ファイバ融着接続機　TYPE-201+シリーズ
メーカー：住友電工

■本体
品番 構成内容 税抜価格(\) 税抜定価(\) 在庫
単心専用
TYPE-201+VS		 本体 [TYPE-201+VS]
バッテリ [BU-12L]
充電器[BC-12]
ACアダプタ [ADC-1340]
AC電源コード [PC-AC<4>]
電極棒(予備) [ER-11](2本)
クイック操作ガイド
収納ケース [CCT-201P」]
V溝清掃冶具 [VGT-2]
USBケーブル
ファイバホルダ [FHS-025]
首掛けストラップ/搬送ガイド [STP-201]
吊り下げ板 [HB-201]
 お問い合わせ下さい オープン 取寄せ
単心～2心・4心用
TYPE-201+M4		 本体 [TYPE-201+M4]
バッテリ [BU-12L]
充電器[BC-12]
ACアダプタ [ADC-1340]
AC電源コード [PC-AC<4>]
電極棒(予備) [ER-11](2本)
クイック操作ガイド
収納ケース [CCT-201P」]
V溝清掃冶具 [VGT-2]
USBケーブル
ファイバホルダ [FHS-4E]
首掛けストラップ/搬送ガイド [STP-201]
吊り下げ板 [HB-201]
 お問い合わせ下さい オープン 取寄せ
■光ファイバホルダ
品番 仕様 税抜価格(\) 税抜定価(\) 在庫
FHS-025 光ファイバホルダ
φ0.25mm単心用		 お問い合わせ下さい オープン 取寄せ
FHS-05 光ファイバホルダ
φ0.5mm単心用		 お問い合わせ下さい オープン 取寄せ
FHS-09 光ファイバホルダ
φ0.9mm単心用		 お問い合わせ下さい オープン 取寄せ
FHM-2 光ファイバホルダ
2心テープ用(TYPE-201M4専用)		 お問い合わせ下さい オープン 取寄せ
FHM-4E 光ファイバホルダ
4心テープ用(TYPE-201M4専用)		 お問い合わせ下さい オープン 取寄せ
FHM-05-4 光ファイバホルダ
φ0.5mm単心4本一括接続用(TYPE-201M4専用)		 お問い合わせ下さい オープン 取寄せ
1SM-D 光ファイバホルダ
最大厚さ2.0～3.1mm(支持線を除く)の0.25mm単心ドロップケーブル(単心接続)		 お問い合わせ下さい オープン 取寄せ
2SM-D 光ファイバホルダ
最大厚さ2.0～3.1mm(支持線を除く)の0.25mm2心ドロップケーブルおよび2心テープケーブル(2心接続)
(TYPE-201M4専用)		 お問い合わせ下さい オープン 取寄せ
従来機で人気の小型・軽量はそのままに更に究極の作業性を徹底追及！
多彩な新機能を搭載しTYPE-201+としてリニューアル！
■特長
  • V溝照明が搭載され暗い場所でもV溝、ファイバ状態が見やすくなり作業性が向上
  • 新機構の傾倒防止ヒータクランプにより、傾け、吊り下げ作業にも対応
  • 新機構の搬送マルチクランプによりドロップ中間接続や多様な接続用途に対応。
    作業中の断線を防止し、安心して作業することが出来ます。※オプション品
  • 高品質（低損失）で施工できる低損失モードを搭載
  • ドロップ中間接続作業にも対応可能な首掛けストラップを標準添付
  • 接続/補強回数200回（超大容量バッテリBU-12XL）※オプション品
    ※BU-12XLの充電は、充電アダプタAD-12XLとBC-12での充電となります。
  • バッテリ着脱可能3WAY充電機能搭載

■仕様
項目 TYPE-201+VS TYPE-201+M4
適用光ファイバ 材質 石英ガラス
ファイバ種類 SMF(ITU-T G.652),MMF(ITU-T G.651),NZ-DSF(ITU-T G.655),BIF(ITU-T G.657)
心数 1 1,2,4
クラッド径/被覆径 クラッド径：125μm/被覆径：単心250μm,500μm,900μm 　テープ心線　280～400μm
適用ケーブル径 ドロップケーブル(2.0mm×2.0～3.1mm)、細径インドアケーブル(2.0mm×1.6mm)
切断長 10mm
標準性能 標準接続損失*1 SMF:0.05dm,MMF:0.03dB,DSF:0.08dB,NZDSF:0.08dB(住友電工製同一ファイバ接続時)
標準接続時間 約14秒(4心テープファイバ接続時)
標準補強時間 約40秒(FPS-5スリーブ使用時)
バッテリでの接続および補強回数*2 30回(バッテリBU-12S使用時)、100回(バッテリーBU-12L使用時)(4心テープファイバ接続時)
ファイバ観察方式および倍率 XおよびY軸からの2方向観察：96倍 XおよびY軸からの2方向観察：48倍
設定条件 融着接続 最大300条件
補強加熱 最大50条件
主な機能 接続画像記録/接続データ記憶 接続画像：64接続、接続データ：10,000接続
接続部スクリーニング 1.96N(200gf)～2.09N(213gf)
ヘルプ動画機能 接続、補強手順および日常メンテナンスを動画にて確認可能
オートスタート機能 接続、補強
放電自動補強機能 温度、気圧の環境に対応して、心線数に応じて最適な放電パワー値に自動補正
本体充電機能 あり
低損失モード あり
寸法/質量 本体寸法 110(W)×140(D)×76(H)mm
質量 770g(BU-12S含む)
モニタ 3.5インチカラーモニタ
外部出力 USBポート USB2.0 mini-B
記憶媒体 microSD,SDHCカード
電源 AC入力 100～240V,50/60Hz
DC入力 10～15V,4A
バッテリ 専用リチウムポリマーバッテリ(BU-12S/L)、専用リチウムイオンバッテリ(BU-12XL)
使用環境条件 高度：0～3,660m、温度：-10～50℃、湿度：0～95%(結露無し)、風速：最大15m/s
保管環境条件 温度：-40～80℃、湿度：0～95%(結露無し)、バッテリ：-20～30℃(1年以内)
電極棒寿命*3 1,500回(4心テープファイバ接続時)
ソフトウェアアップデート インターネットによるソフト更新
融着データ/条件 PCにて保存、編集、分析可能
リモート保守 インターネットによるリモート保守
耐環境性能*4 衝撃試験 76cm　1面落下(底面)し、正常動作確認
防水試験 IPx2等級(3mm/minの水滴を15度傾けて4面×2.5分以上曝した後、正常動作確認)
粉塵試験 IP5x等級(粒径25μm以下の粉塵が入った装置に8時間入れた後、正常動作を確認)
*1：住友電工製同一ファイバを用いた接続時の値であり、保証値ではありません。
*2：バッテリでの接続・補強回数はバッテリの状態や使用環境条件によって変化します。
*3：電極棒寿命は使用環境によって変化します。
*4：住友電工によってバッテリー駆動で試験を実施。本製品の無破損、無故障を保証するものではありません。



光工事スターティングセット [小型4心用]
メーカー：住友電工

■本体
品番 適用ファイバケーブル 税抜価格(\) 税抜定価(\) 在庫
TYPE-201+M4-SKM 単心～4心テープファイバ
 お問い合わせ下さい オープン 取寄せ
TYPE-201+M4-D-SKM 単心～4心用テープファイバ
ドロップ・インドア・細径インドアケーブル
 お問い合わせ下さい オープン 取寄せ

このセットがあれば、すぐに融着接続作業に取りかかれます。
光通信工事の融着接続作業に必要となる融着接続機、光ファイバカッタ、ジャケットリムーバ、ファイバホルダ、ファイバ保護スリーブ、ガーゼ、アルコールボトル等、全てを一式にしたセットです。
※アルコールはお客様にてご準備ください
■構成品
構成品 数量 201+M4
-SKM		 201+M4
-D-SKM
品名 品番
① 融着接続機（単心～4心テープ用） TYPE-201+M4 1台 ● ●
② バッテリ（標準） BU-12L 1個 ● ●
③ バッテリ充電器 BC-12 1個 ● ●
④ 電極棒（予備） ER-11 1組(2本) ● ●
⑤ 首掛けストラップ/搬送ガイド STP-201 1式 ● ●
⑥ V溝清掃冶具 VGT-2 1本 ● ●
⑦ USBケーブル - 1本 ● ●
⑧ 光ファイバカッタ（単心～12心テープ用） FC-8R-MC 1台 ● ●
⑨ ホットジャケットリムーバ JR-6+ 1台 ● ●
⑩ ジャケットリムーバ JR-25 1台 ● ●
⑪ ファイバホルダ（0.25mm単心用） FHS-025 1組 ● ●
⑫ ファイバホルダ（0.9mm単心用） FHS-09 1組 ● ●
⑬ ファイバホルダ（4心テープ用） FHM-4E 1組 ● ●
⑭ アルコール容器 HR-3 1個 ● ●
⑮ ファイバ保護スリーブ（単心～8心テープ用） FPS-5 1袋 ● ●
⑯ ガーゼ - 1袋 ● ●
⑰ 吊り下げ板 HB-201 1枚 ● ●
⑱ 搬送マルチクランプ CLP-201 1組(2個) - ●

⑲ ジャケットリムーバ（ドロップ用）

 JR-26-D 1台 - ●
⑳ ファイバホルダ（ドロップ・インドアケーブル用） 1SM-D 1組 - ●
? ファイバホルダ（細径インドア用） 1SM-ST 1組 - ●
? ファイバ保護スリーブ
　　（単心：ドロップ・細径インドアケーブル用）		 FPS-D60 1袋 - ●
? 収納ケース CCT-201P 1個 ● ●
※②～⑦および⑬⑰は、[TYPE-201+M4]の標準構成品です。
※⑱～?は、ドロップ中間接続用です。
※詳細はメーカーWEBサイトをご参照下さい。



小型単心光ファイバ融着接続機　31S+ Kit / 41S+ Kit
メーカー：フジクラ

品番 構成内容 税抜価格(\) 在庫
31S+ Kit
  • 融着接続機 [31S+]
    ※「31S+」単体での販売はしておりません。
    バッテリパック [BTR-11A]
    ACアダプタ [ADC-19A]
    AC電源コード [ACC-08]
    USBケーブル [USB-01]
    予備放電電極棒(予備) [ELCT2-16B]
    キャリングケース [CC-35]
    簡易操作ガイド [QRG-01-J]

  • 単心ストリッパ [SS03]

  • 単心光ファイバカッタ [CT08]
    屑回収箱 [FDB-04]
    ファイバセットプレート [AD-50]
    ケース(カッタ用) [CC-34]
    六角レンチ [HEX-01]
 お問い合わせ下さい 取寄せ

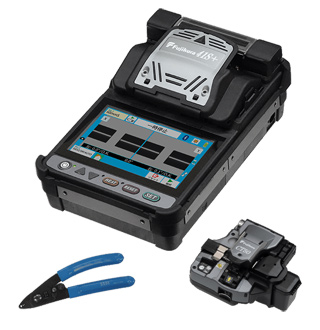

41S+ Kit
  • 融着接続機 [41S+]
    ※「41S+」単体での販売はしておりません。
    バッテリパック [BTR-11A]
    ACアダプタ [ADC-19A]
    AC電源コード [ACC-08]
    USBケーブル [USB-01]
    予備放電電極棒(予備) [ELCT2-16B]
    ファイバホルダセットプレート [SP-01]
    キャリングケース [CC-36]
    作業トレイ [WT-08]
    三脚ネジ [TS-03]
    キャリングケース用ストラップ [ST-03]
    アルコールディスペンサ [AP-02]
    簡易操作ガイド [QRG-01-J]
    搬送クランプ [CLAMP-DC-12]

  • 単心ストリッパ [SS03]

  • 多心光ファイバカッタ [CT50]
    屑回収箱 [FDB-05]
    ファイバセットプレート [AD-10-M24]
    ケース(カッタ用) [CC-37]
    六角レンチ [HEX-01]
    電池 [単4アルカリ乾電池 2本]
 お問い合わせ下さい 取寄せ
「41S+」は放電制御機能を搭載し、融着接続前の切断端面状態に応じて最適な放電制御を行う機能や、放電時の光ファイバ熱発光強度を分析しリアルタイムで放電制御を行う機能により低損失接続を実現します。
また、無線通信による光ファイバカッタCT50との双方向通信により、光ファイバカッタ切断刃の状態を管理することで、より安定した低損失接続が可能となり、融着接続のやり直し作業低減に貢献します。
さらに、特別な操作なしで補強スリーブの位置を調整することができる「補強スリーブ位置決め機構」を持つシースクランプを搭載しています。

※「31S+」は無線通信機能がありません。
■「31S+ Kit」特長 ■「41S+ Kit」特長
  • 単心ストリッパ(SS03)、
    単心ファイバカッタ(CT08)を標準構成
  • クラッド調心による低損失接続
  • 新設計のシースクランプを搭載
  • セットプレートに交換でファイバホルダに対応
  • 補強スリーブ位置決め機構
  • バッテリ駆動で200回の接続・加熱
  • TFT4.95インチ タッチパネル液晶モニタ
  • ドロップ/インドアケーブル非対応
  • 単心ストリッパ(SS03)、
    多心ファイバカッタ(CT50)を標準構成
  • クラッド調心による低損失接続
  • 新設計のシースクランプを搭載
  • セットプレートに交換でファイバホルダに対応
  • 補強スリーブ位置決め機構
  • 加熱器自動スタート機能搭載
  • ドロップ/インドア接続に役立つ作業台付き
  • バッテリ駆動で200回の接続・加熱
  • TFT4.95インチ タッチパネル液晶モニタ
  • Bluetooth による無線通信機能

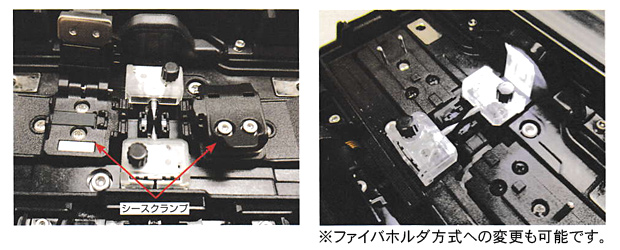

■シースクランプ方式
  • 融着接続機に固定されており、ファイバホルダと同等機能の機構
  • ファイバホルダより開け閉めが容易で250μm～3mm被覆の光ファイバを接続することが可能
■仕様
品番 31S+ Kit 41S+ Kit
適用光ファイバ種類 クラッド径125μmのシングルモード 及び マルチモード石英単心光ファイバ

SM(ITU-T G.652/657.A1)
MM(ITU-T G.651)		 クラッド径125μmのシングルモード及びマルチモード石英単心光ファイバ

SM(ITU-T G.652/657.A1)
MM(ITU-T G.651)
DS(ITU-T G.653)
NZDS(ITU-T G.655) 他
適用ファイバ被覆径 160～3000μm
※ドロップ、細径ドロップ、細径インドアケーブル非対応		 160～3000μm
適用ファイバ口出し長 シースクランプ：5～16mm シースクランプ：5～16mm
ファイバホルダ：5～13mm
標準接続損失 SM：0.03dB、MM：0.01dB、DS：0.05dB、NZDS：0.05dB
標準接続時間 9秒（SM-AUTOモード）
※SMファイバ接続時		 6～7秒（SM-FASTモード）
9秒（SM-AUTOモード）
※SMファイバ接続時
標準加熱時間 平均25～27秒（60mmモード）
接続データ記録 接続結果：10,000接続分、画像データ：100画面分
放電パワー自動補正機能 気圧、温度変化に対応して自動で補正
モニタ TFT4.9インチ タッチパネル液晶モニタ
拡大倍率 約132倍～300倍
電極棒寿命 約5000接続
外部接続端子 USB2.0（Mini-B）：PCタイプ、USB2.0（ホスト端子）
無線通信 なし Bluetooth 4.1LE　※
電源 AC電源：AC100～240V（50/60Hz）
DC電源：DC10～17V、バッテリ：DC14.4V
充電1回あたりの接続回数 200回（バッテリBTR-11使用時）
※室温環境下において、約2分サイクルで融着接続と加熱補強を行える回数
外観仕様 寸法：幅131×奥行201×高さ79mm
質量：約1.3kg(バッテリ含む)
使用環境条件 高度0m～5,000m、湿度0％～95％（結露無きこと）、
周囲温度-10℃～50℃
保存環境条件 温度-40℃～80℃、湿度95％以下（結露無きこと）
バッテリ：温度-20℃～30℃（長期使用されないときの推奨温度）
※本製品はBluetooth対応のすべてのスマートフォンやその他機器との接続動作を保障したものではありません。



小型多心光ファイバ融着接続機　41R Kit
メーカー：フジクラ

■本体
品番 構成内容 税抜価格(\) 在庫
単心～4心対応
ドロップケーブル対応
41R Kit
  • 融着接続機 [41R]
    ※「41R」単体での販売はしておりません。
  • 単心ストリッパ [SS03]
  • 多心光ファイバストリッパ [RS03]
  • 多心ファイバカッタ [CT50]

    その他の構成内容についてはメーカーWEBサイトをご参照下さい。

 お問い合わせ下さい 取寄せ
■光ファイバホルダ （2個1組の販売となります。）
品番 仕様 税抜価格(\) 在庫
FH-70-200 光ファイバホルダ
被覆径200μm		 お問い合わせ下さい 取寄せ
FH-70-250 光ファイバホルダ
被覆径250μm		 お問い合わせ下さい 取寄せ
FH-70-900 光ファイバホルダ
被覆径900μm		 お問い合わせ下さい 取寄せ
FH-70-2 光ファイバホルダ
2芯テープ		 お問い合わせ下さい 取寄せ
FH-70-4 光ファイバホルダ
4芯テープ		 お問い合わせ下さい 取寄せ
FH-60-DC250 光ファイバホルダ
ドロップケーブル心線径　250μm		 お問い合わせ下さい 取寄せ
FH-FC-20 2mmコード 心線径 900μm お問い合わせ下さい 取寄せ
FH-FC-30 2mmコード 心線径 900μm お問い合わせ下さい 取寄せ
FH-60-LT900 900μm ルースチューブ お問い合わせ下さい 取寄せ
FH-60-DC250-DF 光ファイバホルダ
ドロップケーブル心線径　250μm ×2心		 お問い合わせ下さい 取寄せ
FH-60-DC500 光ファイバホルダ
ドロップケーブル心線径　500μm		 お問い合わせ下さい 取寄せ
FH-60-IDC250 光ファイバホルダ
インドアケーブル心線径　250μm		 お問い合わせ下さい 取寄せ
41Rは無線通信機能を搭載しております。光ファイバカッタCT50との双方向通信は、本体の状態をリアルタイムで管理しています。融着接続工程で、光ファイバ端面角度検査時に端面角エラーが頻発した場合、41Rは切断刃が摩耗と判断し、切断ポジションを変更させることができます。多心光ファイバストリッパRS03との双方向通信では、融着条件の設定によって自動的に加熱条件が変更されます。

■特長
  • 単心・2心・4心対応
  • 長寿命バッテリ搭載 140接続＆加熱
  • 接続18秒（SM AUTOモード）・加熱30秒
  • 適用補強スリーブ径：最大6.0mm（収縮前）
  • TFT4.9インチ液晶モニタ タッチパネル付
  • 小型・多機能のキャリングケース
    ケースを開いてすぐ接続作業可能、首かけ作業トレイ内蔵　等
  • 周辺工具との連携
    無線通信機能を搭載。光ファイバカッタCT50と多心光ファイバストリッパRS03の状態をリアルタイムで管理しています。

    ※使用する光ファイバー毎に光ファイバホルダが必要となります。
    （接続作業には別売りのホルダが必要です。）

■仕様
品番 41R Kit
適用光ファイバ種類 クラッド径125μmのシングルモード及びマルチモード石英光ファイバ
単心、2心、4心
SM(ITU-T G.652/657.A1)、MM(ITU-T G.651)
DS(ITU-T G.653)、NZDS(ITU-T G.655)
標準接続損失 SM：0.05dB、MM：0.02dB、DS：0.08dB、NZDS：0.08dB
標準接続時間 SM FASTモード：平均10～12秒
SM AUTOモード：平均15～18秒
標準加熱時間 40mm FP-04T モード：平均28～30秒
60mm モード：平均25～27秒
接続データ記録 接続結果：約10000接続/接続画像：100画像
モニタ/拡大倍率 TFT4.9インチ液晶モニタ タッチパネル付/約44～46倍
プルーフ試験張力 約2.0N
充電1回あたりの接続回数 約140接続（加熱補強含む）
放電電極棒寿命 約2000接続
無線通信 Bluetooth 4.1LE
使用条件 高度約3,700m、湿度0％～95％結露なきこと、
周囲温度-10℃～50℃、風速15mまで
保存条件 湿度0％～95％、温度-40℃～80℃
バッテリ：温度-20℃～30℃（長期間使用されないときの推奨温度）



小型多心光ファイバ融着接続機

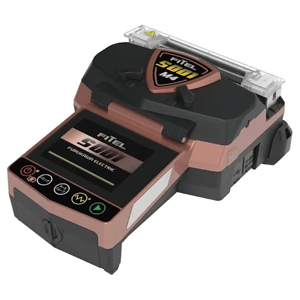

S001M4
メーカー：古河電気工業

品番 仕様 税抜価格(\) 標準価格(\) 在庫
S001M4 [標準Aセット]
S001M4-J1		 ソフト収納ケースの構成品 お問い合わせ下さい \638,000
(税込\701,800)		 取寄せ
[標準Bセット]
S001M4-J2		 ハード収納ケースの構成品 お問い合わせ下さい \781,000
(税込\859,100)
[推奨Aセット]
S001M4-J3		 標準Aセットに推奨構成品を追加した構成 お問い合わせ下さい \814,000
(税込\895,400)
[推奨Bセット]
S001M4-J4		 標準Bセットに推奨構成品を追加した構成 お問い合わせ下さい \935,000
(税込\1,028,500)
[ドロップ標準Aセット]
S001M4-J5		 標準Aセットにドロップ構成品を追加した構成 お問い合わせ下さい \671,000
(税込\738,100)
[ドロップ標準Bセット]
S001M4-J6		 標準Bセットにドロップ構成品を追加した構成 お問い合わせ下さい \814,000
(税込\895,400)
[ドロップ推奨Aセット]
S001M4-J7		 推奨Aセットにドロップ構成品を追加した構成 お問い合わせ下さい \84,7000
(税込\931,700)
[ドロップ推奨Bセット]
S001M4-J8		 推奨Bセットにドロップ構成品を追加した構成 お問い合わせ下さい \968,000
(税込\1,064,800)
※各セットの構成についてはこちらをご覧ください。

■特長
  • 作業環境、状況、人に合わせた施工性と携帯性
  • ワンタッチでドロップ融着接続プログラム設定切替
  • カールリムーブ（心線曲がり癖除去）機能
  • カートリッジ式バッテリ採用
  • 使いやすさを追求した機能性プロダクトデザイン
  • さらに使いやすく進化した加熱補強器
  • 3個のLED手元照明標準搭載と視認性の確認
  • 軸ずれ矯正アシスト機構搭載
  • ファイバリフォーマで光ファイバ心線のセットを簡単アシスト
  • さらに使いやすく進化した搬送治具

※オプションはカタログ（PDF）を御参照の上、別途お問い合わせ下さい。

■仕様
項目 特性
適用光ファイバ SM、MM、DSF、NZ-DSF、BIF
※ITU-T勧告に準じた光ファイバに対応
接続可能心線数 単心、2心、4心
光ファイバ外径 標準：125μm
光ファイバ被覆外径 [単心線外径] 標準：0.25mm、0.50mm、0.90mm
[テープ心線厚] 標準：0.28～0.40mm
光ファイバテープ整列ピッチ 標準：0.25mm
光ファイバ切断長 10mm
平均接続損失 SM：0.05dB　MM：0.02dB　DS：0.08dB　NZ-DSF：0.08dB
標準接続時間 SM4心テープ心線：約13秒
標準加熱補強時間 テープ心線：約25秒（S924 POWER）、約45秒（S924）
融着接続プログラム数 300条件
加熱補強プログラム数 100条件
適用補強熱スリーブ 40mm、60mm
融着接続後スクリーニング 1.96N引張り試験
放電自動修正機能 温度、気圧に応じて自動修正
光ファイバ観察方式 Ｘ軸、Ｙ軸からの2方向観察
光ファイバ像表示倍率 28倍（SM4）、52倍（SM1）
保存可能接続データ数 [融着接続データ] 1,000接続
[放電検査データ] 100回（自動上書き保存形式）
保存可能画像数 100件（X,Yで200画面）
寸法 120W×165D×65H mm　衝撃緩衝剤突起物含まず
質量 750g以下（バッテリ含む）
モニタ 2.8インチカラー液晶モニタ（タッチパネル機能付き）
データ通信ポート USB ver.2.0 mini-B
電源 AC：100～240V（50/60Hz）　DC：11～24V
バッテリ種類 リチウムイオン電池
バッテリ連続使用回数 S924使用時、約140回（標準構成バッテリ2個使用）
電極棒寿命 約1,500回
使用環境条件 高度：0～2,000m　温度：-10～+50℃
湿度：0～95%（結露なきこと）　風速：15m/sec
保管環境条件 温度：-40～+60℃　湿度：0～95%（結露なきこと）
バッテリ保管環境条件 温度：-20～+45℃

■「S001M4シリーズ」 構成内容
品名 品番 数量
S001M4-A S001M4-B
標準 S001M4 融着接続機本体 S001M4-X-A-0001 1台 1台
ソフト収納ケース SCC-02 1個 -
ハード収納ケース HCC-13 - 1個
融着機用ACアダプタ S979B 1個 1個
融着機用AC電源コード - 1本 1本
バッテリ S943D 1個 1個
バッテリ充電器 S958C 2個 2個
充電器用ACアダプタ S976C 1個 1個
充電器用AC電源コード - 1本 1本
ハイパック HPS-02 1個 1個
予備電極棒 ELR-02 1対 1対
補強部設置台 CTX-02 1個 1個
ファイバリフォーマ FRF-01 1組 1組
V溝清掃ブラシ VGC-01 1個 1個
電極棒研磨ゴム砥石 D5111 1個 1個
LCD反射防止シート ARS-03 1枚 1枚
光ファイバホルダ収納ケース ASC-01 1枚 1枚
0.25mm単心線用光ファイバホルダ S712S-250 1組 1組
4心テープ心線用光ファイバホルダ S712A-04e 1組 1組
ネックストラップ NSB-04 1式 1式
ハンドラップ - 1個 1個
簡易取扱説明書 FTS-B610 1部 1部
推奨 0.9mm単心線用光ファイバホルダ S712S-900 1組 1組
2心テープ心線用光ファイバホルダ S712A-002 1組 1組
光ファイバストリッパ S211B 1個 1個
光ファイバホットストリッパ S218R-Plus 1式 1式
光ファイバカッタ S327A 1式 1式
ドロップ 単心インドアケーブル用光ファイバホルダ
単心ドロップケーブル用光ファイバホルダ		 S712S-1SM-D 1組 1組
単心細径インドアケーブル用光ファイバホルダ
単心細径ドロップケーブル用光ファイバホルダ		 S712S-1SM-ST 1組 1組
搬送冶具 TRP-11 1個 1個
搬送ホルダ TRH-01 1個 1個
搬送ホルダ台（TRP-07用） TRH-03 1個 1個
※融着接続機本体単体での販売は行いません。


超小型光ファイバ融着接続機
S124M4/S124M8
メーカー：古河電気工業

品番 仕様 税抜価格(\) 税抜定価(\) 在庫
S124M4 標準セット 単心～4心テープ心線に対応 お問い合わせ下さい オープン 取寄せ
推奨セット 標準セットに推奨工具を追加したセット
FULLセット 推奨セットに光ファイバホルダを追加したセット
S124M8 標準セット 単心～8心テープ心線に対応 お問い合わせ下さい
推奨セット 標準セットに推奨工具を追加したセット
FULLセット 推奨セットに光ファイバホルダを追加したセット
※標準セットに「S211B 光ファイバストリッパ」、「S218R-Plus 光ファイバホットストリッパ」、「S326A 光ファイバカッタ」が付属したものが推奨セットとなります。
※推奨セットに「S712S-250」、「S712S-900」、「S712A-002」の光ファイバホルダが付属したものがFULLセットとなります。

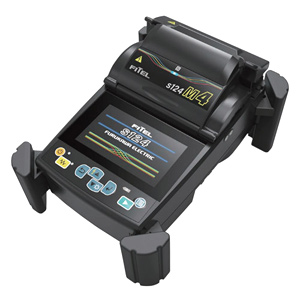

S124M4		 ■特長
  • 世界最速水準：融着接続13秒、加熱補強14秒の高速動作
  • 融着接続回数大幅UP
  • 軸ズレ自動矯正支援機構
  • 明るい手元照明機能
  • カールリムーブ機能（心線曲がり癖除去）
  • タッチパネルとGUIで簡単操作
  • 着脱式ファイバガイドV溝採用
  • Wi-Fi機能搭載でリモート操作、データ管理も可能

※オプションはカタログ（PDF）を御参照の上、別途お問い合わせ下さい。

■仕様
項目 特性
適用光ファイバ SM、MM、DSF、NZD、BIF
※ITU-T勧告に準じた光ファイバに対応
光ファイバ外径 標準：125μm
光ファイバ被覆外径 [単心線外径] 標準：0.25mm、0.50mm、0.90mm
[テープ心線厚] 標準：0.28～0.4mm
光ファイバテープ整列ピッチ 標準：0.25mm
光ファイバ切断長 10mm
平均接続損失 SM：0.05dB　MM：0.03dB　DS：0.08dB　NZD：0.08dB
標準接続時間 SM単心・2心テープ心線：13秒　8心テープ心線：14秒
標準加熱補強時間 13～14秒
融着接続プログラム数 300条件
加熱補強プログラム数 100条件
適用補強熱スリーブ 40mm、60mm
モニタ 4.3インチワイドLCDモニタ、タッチスクリーン付き
表示倍率 [S124M4] 64倍
[S124M8] 28倍、56倍(ズーム時)
融着接続データ保存数 [S124M4] 20,000接続
[S124M8] 10,000接続
画像保存数 100画面
寸法 139W×209D×113H mm　衝撃緩衝剤：無
179W×246D×131H mm　衝撃緩衝剤：有
質量 1.8kg（バッテリ含む）
データ通信ポート USB ver.2、2ポート（mini-B×1、A×1）
電源 AC：100～240V（50/60Hz）　DC：11～24V
バッテリ連続使用回数 170回
電極棒寿命 1,500回
使用環境条件 高度：0～2,000m　温度：-10～+50℃
湿度：0～95%（結露なきこと）　風速：15m/sec
保管環境条件 温度：-40～+60℃　湿度：0～95%（結露なきこと）

■「S124シリーズ」 構成内容
品名 型式 数量
S124M4 S124M8
標準セット 推奨セット FULLセット 標準セット 推奨セット FULLセット
S124M4 融着機本体 S123M4-X-A-0001 1台 -
S124M8 融着機本体 S124M8-X-A-0001 - 1台
ハード収納ケース HCC-11 1個 1個
ツールケース TCC-11 1個 1個
本体内蔵バッテリ S947 1個 1個
ACアダプタ S979 1個 1個
AC電源コード - 1本 1本
予備電極棒 ELR-01 1組 1組
補強部設置台（TRP-07用） CTX-04 1個 1個
搬送冶具 TRP-07 1個 1個
搬送ホルダ台（TRP-07用） TRH-03 2個 2個
ファイバリフォーマ（4心以下用） FRF-01 1組 1組
ファイバリフォーマ（12心以下用） FRF-02 - 1組
Wi-Fi ドングル WFD-01 1個 1個
V溝清掃ブラシ VGC-01 1個 1個
電極棒研磨ゴム砥石 D5111 1個 1個
LCD反射防止シート ARS-01 1枚 1枚
パンポン（ゴム足） RBC-01 2個 2個
ハンドラップ - 1個 1個
簡易取扱説明書 FTS-B558 1部 1部
取扱説明書 UMC-03 1枚 1枚
0.25mm単心線用ファイバホルダ S712S-250 - - 1組 - - 1組
0.9mm単心線用ファイバホルダ S712S-900 - - 1組 - - 1組
2心テープ心線用ファイバホルダ S712A-002 - - 1組 - - 1組
4心テープ心線用ファイバホルダ S712A-004e 1組 1組 1組 1組 1組 1組
8心テープ心線用ファイバホルダ S712A-008e - - - 1組 1組 1組
光ファイバストリッパ S211B - 1個 1個 - 1個 1個
光ファイバホットストリッパ S218R-Plus - 1式 1式 - 1式 1式
光ファイバカッタ S326A - 1式 1式 - 1式 1式
※融着接続機本体単体での販売は行いません。

※「S124M4」の詳細についてはこちら（メーカーサイト）をご覧ください。
※「S124M8」の詳細についてはこちら（メーカーサイト）をご覧ください。


小型ファイバ融着接続機　NJ001A/NJ001M4
メーカー：古河電気工業

品番 仕様 税抜価格(\) 税抜定価(\) 在庫
NJ001A 標準セット 単心ファイバ専用
 お問い合わせ下さい オープン 取寄せ
推奨セット 標準セットに推奨工具を追加したセット 取寄せ
NJ001M4 標準セット 単心～4心テープ心線 お問い合わせ下さい 取寄せ
推奨セット 標準セットに推奨工具を追加したセット 取寄せ
※標準セットに「S211B 光ファイバストリッパ」、「S326A 光ファイバカッタ」が付属したものが推奨セットとなります。
「NJ001M4」の推奨セットにはさらに「S218R-Plus 光ファイバホットストリッパ」も付属します。

NJ001M4
■特長
  • 接続時間　15秒、加熱時間30秒
  • 長寿命バッテリ搭載　100回(接続・加熱)
  • ドロップケーブル融着接続対応
  • 耐落下衝撃(5面)、防塵(IP5X)、防滴(IPX2)
  • 優れた携帯性とタフボディを実現
  • 従来より好評だった薄型形状をそのままに小型・軽量化
  • 脱着可能なV溝と3LEDを標準搭載し、FTTHにおける建設工事や保守工事において使い勝手が大幅に向上しています

※オプションは、別途相談願います。

詳細はこちらをご覧下さい。（古河電工ホームページ）

■仕様
  NJ001A NJ001M4
光ファイバ心線数 単心線 単心線～4心テープ
適用光ファイバ(*1) SMF(G.652)、MMF(G.651)、DSF(G.653)、NZDSF(G.655)、BIF(G.657)
光ファイバ外径 125μm
光ファイバ被覆外径 250μm、500μm、900μm 単心線：250μm、500μm、900μm
テープ心線：280～400μm
光ファイバ切断長 5mm、10mm 10mm
平均接続損失(*2) SMF：0.05dB、MMF：0.02dB、DSF：0.08dB、NZDSF：0.08dB
標準融着接続時間 13秒 単心線：13秒
テープ心線：15秒
標準加熱補強時間 30秒(S924)
融着プログラム数 最大　150条件
加熱プログラム数 最大　30条件
補強熱スリーブ 20mm、40mm、60mm 40mm、60mm
スクリーニング力 1.96N(200gf)
放電自動補正機能 温度、気圧の環境に応じて自動補正
ファイバ観察方式 XY軸からの2方向観察
融着データ/画像メモリ 接続データ：1,500接続、放電検査データ：100回、ファイバ画像：24枚
寸法 124W×161D×64.5Hmm(衝撃緩衝材含まず)
139W×176D×71Hmm(衝撃緩衝材含む)
質量 970g(バッテリ含む)
モニタ 3.5インチ　LCDモニタ
データ通信ポート USB ver. 2.0mini-B
電源 AC：100～240V(50/60Hz) DC：11～17V
バッテリ連続使用回数(*3) 100回(加熱補強含む)
電極棒寿命 1,500回
使用環境条件 高度：(A)0～5,000m(M4) 0～2,000m
温度：-10～+50℃
湿度：0～95%(結露なきこと)
風速：15m/sec
保管環境条件 温度：-40～+60℃
湿度：0～95%(結露なきこと)

(*1)…ITU-T規格に準じた光ファイバに対応します。
(*2)…融着接続機の特性を示す目的で、良好な環境の条件において、同一の光ファイバを用いて接続したときの数値であり、接続損失を保証するものではありません。
(*3)…100%充電した新品のバッテリを使い、室温環境(約20℃)で光ファイバ心線を約120秒サイクルで連続して融着接続と加熱補強が行える回数。バッテリの状態や使用環境により使用回数は異なります。

■構成内容
品名 型式 NJ001A NJ001M4
標準セット 推奨セット 標準セット 推奨セット
NJ001A融着接続機本体 NJ001A-X-A-0001 1台 -
NJ001M4融着接続機本体 NJ001M4-X-A-001 - 1台
ハード収納ケース HCC-06 1個
内蔵バッテリ(本体内蔵) S946 1個
250μm単心ファイバホルダ S712S-250 1組
4心テープファイバホルダ S712A-004 - 1組
光ファイバストリッパ S211B - 1個 - 1個
光ファイバカッタ S326A - 1個 - 1個
光ファイバホットストリッパ S218R-Plus - - - 1個
予備電極棒 ELR-01 1組 -
ELR-02 - 1組
ACアダプタ S978A 1個
AC電源コード - 1本
補強部設置台 CTX-02 1個
ファイバリフォーマ S122-X-A-0007 - 1組
三脚アダプタ TPA-01 1個
V溝清掃ブラシ VGC-01 1個
電極棒研磨用ゴム砥石 D5111 1個
ハンドラップ - 1個
簡易取扱い説明書 FTS-B522 1枚
取扱説明書 UMC-01B 1枚


クラッド調心型光ファイバ融着接続機　S153A ver.2
メーカー：古河電気工業

品番 付属品の違い 税抜価格(\) 税抜定価(\) 在庫
S153A-1 標準セット 1芯用
16mm切断長タイトホルダ		 お問い合わせ下さい オープン 取寄せ
推奨セット 1芯用
16mm切断長タイトホルダ、推奨関連工具		 取寄せ
S153A-2 標準セット 1芯用
10mm切断長タイトホルダ		 取寄せ
推奨セット 1芯用
10mm切断長タイトホルダ、推奨関連工具		 取寄せ
S153A-3 標準セット 1芯用
ファイバホルダを使用		 取寄せ
推奨セット 1芯用
ファイバホルダを使用、推奨関連工具		 取寄せ
S122M
S153A		 ■特長
  • あらゆる環境条件に対応した頑丈でコンパクトなデザイン
  • 強い曲がり癖のついたファイバもクラッド調心で正確に接続
  • 高速接続9秒、高速過熱収縮25秒
  • 2個の内蔵バッテリで連続融着+過熱補強200回
  • 幹線からFTTHまで融着接続
  • 心線癖取り（カールリムーブ）機能搭載

※オプションは、別途相談願います。

詳細はこちらをご覧下さい。（古河電工ホームページ）
■仕様
項目 特性
適用光ファイバ(*1) SM、MM、DSF、NZD、BIF/UBIF
光ファイバ外径 80～150μm
光ファイバ被覆外径 250～900μm
光ファイバ切断長 5～16mm
光ファイバ像表示倍率 76倍、ズーム235倍
融着データメモリ 最大2,000
モニタ 3.5インチLCDモニタ
データ通信ポート USB ver.2.0

(*1)…ITU-T規格に準じた光ファイバに対応します。

■構成内容
品名 型式 数量
S153A-1 S153A-2 S153A-3
標準セット 推奨セット 標準セット 推奨セット 標準セット 推奨セット
S153A 融着接続機本体 S153-A-A-0001 1台
16mm切断長タイトホルダ S712T-016 1組 -
10mm切断長タイトホルダ S712T010 - 1組 -
250μm単心ファイバホルダ S712S-250 - 1組
900μm単心ファイバホルダ S712S-900 - 1組
ハードタイプ収納ケース HCC-01 1個
内蔵バッテリ S943B 2個
充電器 S958B 1個
本体用ACアダプタ S976A 1個
充電器用ACアダプタ S977A 1個
ACコード - 2本
補強部設置台 CTX-01 1個
V溝清掃ブラシ VGC-01 1個
電極棒研磨ゴム砥石 D5111 1個
予備電極棒 S969 1組
取扱説明書 FTS-B352 1冊
光ファイバストリッパ S210 - 1個 - 1個 - 1個
光ファイバカッタ S325A - 1台 - 1台 - 1台


◎上記の当社販売価格には運賃が含まれておりませんので、御留意下さい。
◎在庫欄の○印は標準在庫品です。但し、お急ぎの場合は在庫状況を御確認下さい。
愛三電機株式会社　　電話：03-3253-3611(代)　　FAX：0120-21-3611 [製品情報] [ HOME ]
